PPP链路配置经典案例分享

  • 格式：doc
  • 大小：34.00 KB
  • 文档页数：2

PPP链路配置经典案例分享
一、前言
4月21日，在省某局机房进行全省网络设备的巡检，当远程巡检到某市局路由器时，发现个很奇怪的问题，该市至下面某县的互连接口配置中，IP地址不在一个网段，却可以正常通信。

二、现象描述
1、市局与县分局的路由器互连，通过电信的2M SDH专线，市局端使用
的互连接口是Serial8/3，县分局使用的互连接口是Serial2/0:0；
2、市局的路由器是MSR50-40，其中Serial8/3接口的配置如下：
fe1 unframed
link-protocol ppp
ip address 10.128.3.85 255.255.255.252
县分局的路由器是H3C R2631E，其中Serial2/0:0接口配置如下：
link-protocol ppp
ip address 10.128.3.90 255.255.255.252
3、双方互连地址不在同一个网段，但OSPF邻居可以正常建立，OSPF
路由可以正常学习到，以下是市局路由器上OSPF邻居关系表Router ID Address Pri Dead-Time Interface State
10.128.0.163 10.128.3.90 1 40 S8/3 Full/
下面是县分局路由器的OSPF邻居关系表
Area 0.0.21.204 interface 10.128.3.90(Serial2/0:0)'s neighbor(s)
RouterID: 10.128.0.168 Address: 10.128.3.85
State: Full Mode: Nbr is Master Priority: 1-
三、原因分析
1、首先在市局路由器上查看路由表，看是否有到对端10.128.3.90的路
由，但结果很意外，居然有一条去往10.128.3.90的直连主机路由，如
下所示：
Destination/Mask Proto Pre Cost NextHop Interface 10.128.3.90/32 Direct 0 0 10.128.3.90 S8/3
2、再在县分局的路由器上查看路由表，结果也很意外，居然也有一条
去往10.128.3.85的直连主机路由，如下所示：
Destination/Mask Proto Pre Cost NextHop Interface 10.128.3.85/32 DIRECT 0 0 10.128.3.85 Serial2/0:0
3、通过上面路由表查看的结果，两端路由器的互连地址配置在不同的
网段但却能正常建立OSPF邻居关系就正常了，因为虽然不在一个网
段，但都有去往对端的路由，不过为什么会产生这两条去往对端的直
连主机路由呢？
4、为了做进一步的验证，在H3C的模拟器中做了测试，将两台路由器
通过Serial口互连，互连地址一端配置成1.1.1.1/30,另一端配置为
2.2.2.2/30,结果是双方可以互相PING通，查看路由表的结果是双方各
自生成去往对端的直连主机路由。

5、通过在H3C官方论坛上查找的相关资料，以及PPP链路协商的过程
等相关资料得知这是属于PPP链路的特性，因为PPP协商是基于二层
的，PPP在IPCP协商阶段已经将自己的IP地址通知对端，对端就会在
路由表中添加一条到达本端的路由。

四、总结
PPP是二层的协议，因为PPP在IPCP协商阶段就已经将自己的IP地址通知对端，对端就会在路由表中添加一条到达本端的直连主机路由。

转发报文时，实际就是简单查一下路由转发表确认该往哪个接口扔报文。

所以PPP配置时，即使两端端口IP地址不在同一网段也可相互Ping通，且OSPF 邻居也可以正常建立。

合集下载

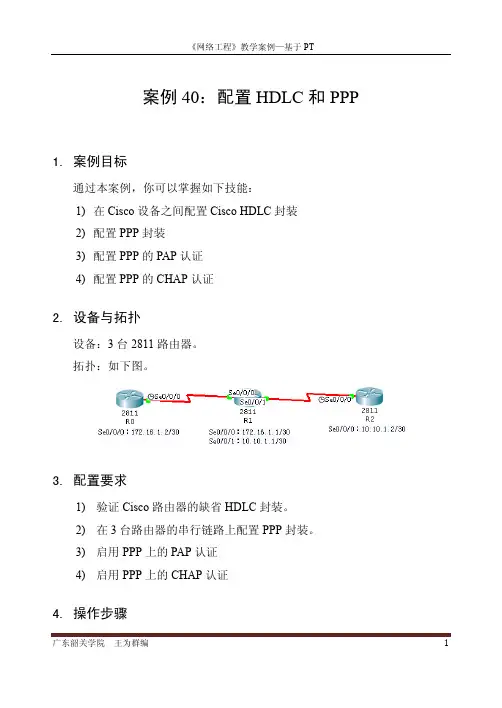

案例40：HDLC-PPP

案例40：HDLC-PPP

案例40：配置HDLC和PPP1. 案例目标通过本案例，你可以掌握如下技能：1)在Cisco设备之间配置Cisco HDLC封装2)配置PPP封装3)配置PPP的PAP认证4)配置PPP的CHAP认证2. 设备与拓扑设备：3台2811路由器。

拓扑：如下图。

3. 配置要求1)验证Cisco路由器的缺省HDLC封装。

2)在3台路由器的串行链路上配置PPP封装。

3)启用PPP上的PAP认证4)启用PPP上的CHAP认证4. 操作步骤步骤1：根据上述拓扑图创建PT拓扑，并完成以下预配置：⏹给3台路由器R0、R1和R2添加WIC-2T模块。

⏹按拓扑图标示设置路由器主机名和各接口的IP地址。

步骤2：验证串行接口的HDLC封装R0#sh int s0/0/0Serial0/0/0 is up, line protocol is up (connected)Hardware is HD64570MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation HDLC, loopback not set, keepalive set (10 sec) ……R0#//缺省情况下，Cisco路由器串行接口封装HDLC协议步骤3：配置PPP封装1)在R0上：R0#conf tR0(config)#int s0/0/0R0(config-if)# encapsulation ppp2)在R1上R1#conf tR1(config)#int s0/0/0R1(config-if)# encapsulation pppR1(config-if)#exitR1(config)#int s0/0/1R1(config-if)# encapsulation ppp3)在R2上R2#conf tR2(config)#int s0/0/0R2(config-if)# encapsulation ppp步骤4：验证PPP⏹在R1上执行如下命令R1#sh int s0/0/0Serial0/0/0 is up, line protocol is up (connected)Hardware is HD64570Internet address is 172.16.1.1/30MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation PPP, loopback not set, keepalive set (10 sec)LCP OpenOpen: IPCP, CDPCP……R1#ping 172.16.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 47/59/63 ms R1#//以上输出说明R1与R0之间的PPP协议已正常启用，但彼此没有认证。

PPP-探究四大境外公共基础设施PPP项目经典案例分享

PPP-探究四大境外公共基础设施PPP项目经典案例分享

PPP项目成功案例择抄探究四大境外公共基础设施PPP项目经典案例本文就德国豪赫蒂夫公司在阿尔巴尼亚首都地拉那国际机场和普雷西迪奥风景公路、法国万喜集团在法国南部大西洋高速公路和莫斯科—圣彼得堡收费公路四个PPP项目进行分析，并对我国境外PPP项目运营提出建议。

一、阿尔巴尼亚首都地拉那国际机场（1）项目背景和概况。

机场是阿尔巴尼亚连接欧洲和巴尔干半岛的最重要交通运输线，因此，阿尔巴尼亚政府重视改善地拉那国际机场的基础设施和服务状况。

为建设一个具有欧洲标准的国际机场，同时受制于有限的融资能力，阿尔巴尼亚政府选择采用PPP模式建设。

机场的规划和建设采用英国标准。

2005年5月6日，实施第一期改扩建工程，建设内容包括新建航站楼、长7公里的机场公路、新货运中心、新停车场以及污水处理厂，项目投资共5000万欧元。

机场公路于2005年11月通车，新航站楼于2007年3月21日竣工。

（2）特许权合约及相关方。

2004年12月，该项目签订20年期的特许经营合约，以BOOT(建设-拥有-经营-转让)形式转让给由数家航空公司和金融机构组成的德国-美国合资的公司：地拉那机场合作伙伴SHPK。

特许协议的内容包括：地拉那特雷莎修女国际机场的建设、运营和维护。

特许权获得者的任务包括设计、融资、安装、建设、维护、运营、管理和在旧机场基础上发展新的终端建筑设备。

本项目是典型的特许权模式，根据阿尔巴尼亚国会批准的《国际采购法》实施。

20年后，机场运营及相关业务将转交给阿尔巴尼亚公共工程和交通运输部。

地拉那机场合作伙伴TAP获得机场收入并承担作为私营部门的责任。

TAP必须保证合约全部履行，根据合约内容提供服务和设施，并在合约开始前支付300万欧元预付款。

在地拉那国际机场合约中，采购方有与受让方谈判达成合约的权利，在被认为是对项目运营有利的前提下，可修改合约条款和条件。

（3）融资模式。

项目资金由欧洲复兴开发银行、阿尔巴尼亚阿尔法银行和德国DEG银行提供。

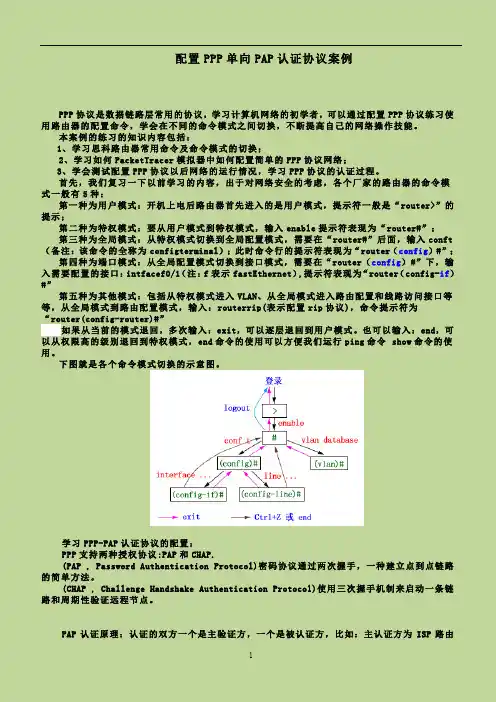

PPP协议-PAP认证实验案例
