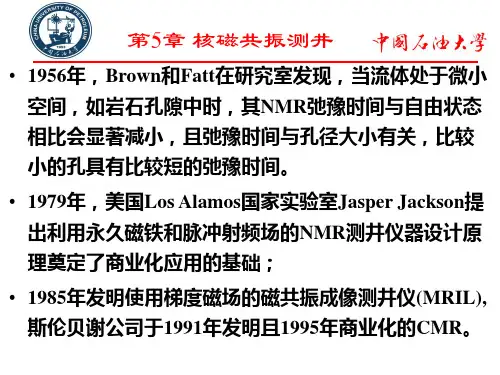

《地球物理测井》-第5章 核磁测井

储层表征
核磁共振测井提供了详细的储 层性质描述，包括孔隙结构、 孔隙度分布和岩石类型，有助 于优化开发和生产侵入性测量
核磁共振测井是一种非 侵入性测量技术，不需 要采集样品，可以在井 内直接获取地层信息。
2 高分辨率
核磁共振测井具有高分 辨率，可以获取细微的 地质和储层参数变化， 提供精确的地质解释。
3 仪器限制
核磁共振测井仪器的尺 寸和功耗限制了其在特 定井眼中的应用，需要 克服相关的工程和技术 问题。
核磁共振测井的案例研究
1
海上油气勘探
核磁共振测井在海上油气勘探中的应用，帮助发现油气藏和优化产能，提高勘探 和开发效率。
2
储层评估
核磁共振测井在储层评估方面的应用，提供可靠的地质参数和流体信息，指导油 气勘探和开发决策。
3
井间连通性
核磁共振测井用于评估油井间的连通性，检测压力变化和流体移动，帮助优化油 藏生产。
核磁共振测井的未来发展
先进测井技术
未来的核磁共振测井技术将更 加先进，实时、高分辨率、多 参数测量等特性将得到进一步 增强。
人工智能应用
结合人工智能技术，核磁共振 测井可以进行更精确的数据处 理和解释，提高解释的速度和 准确性。
环境友好型
未来的核磁共振测井技术将更 加环境友好，减少对地下水资 源和环境的影响。
《核磁共振测井全》PPT 课件
核磁共振测井是一种用于获取地下岩石和流体性质的非侵入性测量技术。通 过应用核磁共振原理，可以获得有关地下油气储层的重要信息。
什么是核磁共振测井？
1 原理解释
2 数据获取
核磁共振测井利用原子核的自旋和磁矩之 间的相互作用来研究储层的性质。它基于 核磁共振现象，通过识别和分析样品中的 核自旋状态来获取相关信息。

核测井原理概述 (2)第一章自然伽马测井和自然伽马能谱测井 (3)§1 伽马射线及其探测 (3)§2 岩石的自然伽马放射性（自然伽马测井的地质基础） (6)§3自然伽马射线强度沿井轴的分布 (13)§4 自然伽马测井的仪器刻度、井眼校正 (14)§5 自然伽马测井资料的应用 (15)§6 自然伽马能谱测井 (17)§7 自然伽马能谱测井资料的应用 (20)第二章中子测井 (21)§1中子测井基本原理 (22)§2超热中子测井 (25)第三章核磁共振 (50)§1顺磁共振的相关结果 (50)§2岩石孔隙中流体的核自旋驰豫及描述这种驰豫的方法 (58)概述核测井这门课程是和《原子核物理基础》是相互衔接的一门课程。

本课程的重点是自然伽马测井、自然伽马能谱测井，密度测井，中子测井以及核磁测井方法原理的讨论，资料的解释应用只稍作提及。

核测井，在核磁共振测井出现之前，我们又叫做放射性测井。

放射性测井主要有三种方法：自然伽马测井测量地层的天然放射性；密度测井测量人工伽马源与地层作用后的 射线；中子测井利用中子作用于地层作用，然后测量经地层慢化后的中子，或中子核反应产生的伽马射线。

这些测井方法主要用于了解地层的岩性和测量地层的孔隙度。

密度测井与中子测井结合也可用来判别储集层空间中的流体性质。

核磁测井严格地说不是放射性测井方法，核磁测井利用氢核具有核磁矩在外磁场作用下的共振吸收特性，测量地层中的氢核的状态和数目，进而求得地层的孔隙度及孔隙结构，束缚水饱和度等参数。

第一章 自然伽马测井和自然伽马能谱测井自然伽马测井测量地层中天然放射性矿物放出的伽马射线来了解地层的岩性等方面的特性。

本章从五个方面来讨论：1.伽马射线的测量（自然伽马测井的物理基础）；2.岩石的放射性来源(自然伽马测井的地质基础)；3.井中自然伽马的测量；4. 自然伽马测井资料的应用;5.最后介绍自然伽马能谱测井的原理及其应用。

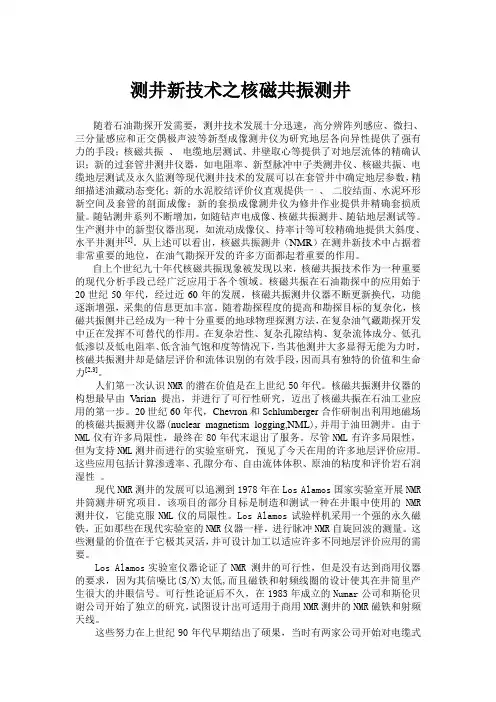

测井新技术之核磁共振测井随着石油勘探开发需要，测井技术发展十分迅速，高分辨阵列感应、微扫、三分量感应和正交偶极声波等新型成像测井仪为研究地层各向异性提供了强有力的手段；核磁共振、电缆地层测试、井壁取心等提供了对地层流体的精确认识；新的过套管井测井仪器，如电阻率、新型脉冲中子类测井仪、核磁共振、电缆地层测试及永久监测等现代测井技术的发展可以在套管井中确定地层参数，精细描述油藏动态变化；新的水泥胶结评价仪直观提供一、二胶结面、水泥环形新空间及套管的剖面成像；新的套损成像测井仪为修井作业提供井精确套损质量。

随钻测井系列不断增加，如随钻声电成像、核磁共振测井、随钻地层测试等。

生产测井中的新型仪器出现，如流动成像仪、持率计等可较精确地提供大斜度、水平井测井[1]。

从上述可以看出，核磁共振测井（NMR）在测井新技术中占据着非常重要的地位，在油气勘探开发的许多方面都起着重要的作用。

自上个世纪九十年代核磁共振现象被发现以来，核磁共振技术作为一种重要的现代分析手段已经广泛应用于各个领域。

核磁共振在石油勘探中的应用始于20世纪50年代，经过近60年的发展，核磁共振测井仪器不断更新换代，功能逐渐增强，采集的信息更加丰富。

随着勘探程度的提高和勘探目标的复杂化，核磁共振侧井已经成为一种十分重要的地球物理探测方法，在复杂油气藏勘探开发中正在发挥不可替代的作用。

在复杂岩性、复杂孔隙结构、复杂流体成分、低孔低渗以及低电阻率、低含油气饱和度等情况下，当其他测井大多显得无能为力时，核磁共振测井却是储层评价和流体识别的有效手段，因而具有独特的价值和生命力[2,3]。

人们第一次认识NMR的潜在价值是在上世纪50年代。

核磁共振测井仪器的构想最早由Varian提出，并进行了可行性研究，迈出了核磁共振在石油工业应用的第一步。

20世纪60年代，Chevron和Schlumberger合作研制出利用地磁场的核磁共振测井仪器(nuclear magnetism logging,NML),并用于油田测井。

sin b v2 a 入射角；b 折射角； v1、v2 电磁波传播速度。
v 1


2 sin a sin b 1
当1 2，入射角=临界角时 b=900，产生全反射 滑行波； 测量滑行波的幅度衰减与相位变化 可求地层的介电常数。
第5章 电磁波测井 © 2014 Yangtze University Production Logging Lab.
3、应用条件 Rxo＞0.5欧姆米(对于低孔隙度地层，Rmf可低至 0.05欧姆米，确保接收到足够强的信号)； 泥饼厚度小于3/8in.，否则电磁波衰减太大； 不使用EPT测井的情况：


空气井、油基泥浆井及导电的套管井（不满足测量要求 条件）； 非导电的塑料套管井（解释上的原因）。
EPT测井要求井壁光滑（井眼垮塌和井壁凹凸不平 对测量结果有不利影响）。 只能探测到侵入带。
二 介质的介电特征
影响地层介电常数的因素：
岩性不同→介电常数不同； 孔隙度不同→介电常数不同。
第5章 电磁波测井 © 2014 Yangtze University Production Logging Lab.
第5章 电磁波测井
§5.1
§5.2
岩石的介电常数
测井原理
§5.3
测井资料应用
第5章 电磁波测井
© 2014 Yangtze University Production Logging Lab.
§5.2 测井原理
为要测量介电常数，须研究电磁波的传播特征－－ 电磁场波动方程(由时变场中的Maxwell方程导出)。 平面电磁波方程的解：

2 E 2 E 0 2 H 2 E 0
各种波的传播路径
