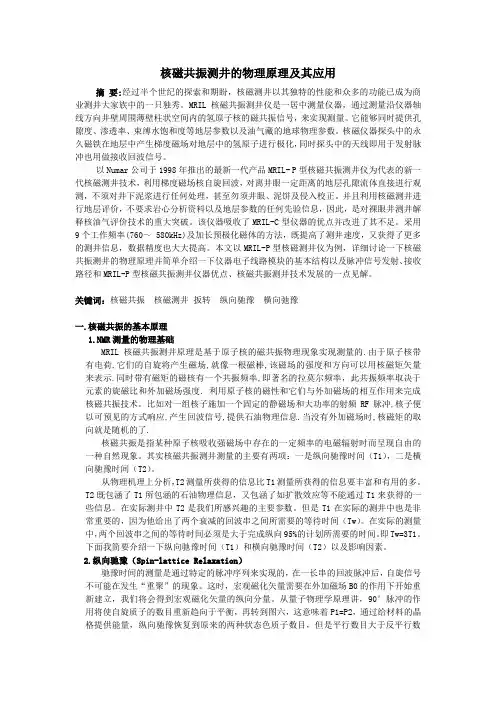

核磁共振测井的物理原理及其应用摘要:经过半个世纪的探索和期盼，核磁测井以其独特的性能和众多的功能已成为商业测井大家族中的一只独秀。
MRIL核磁共振测井仪是一居中测量仪器，通过测量沿仪器轴线方向井壁周围薄壁柱状空间内的氢原子核的磁共振信号，来实现测量。
它能够同时提供孔隙度、渗透率、束缚水饱和度等地层参数以及油气藏的地球物理参数。
核磁仪器探头中的永久磁铁在地层中产生梯度磁场对地层中的氢原子进行极化，同时探头中的天线即用于发射脉冲也用做接收回波信号。
以Numar公司于1998年推出的最新一代产品MRIL- P型核磁共振测井仪为代表的新一代核磁测井技术，利用梯度磁场核自旋回波，对离井眼一定距离的地层孔隙流体直接进行观测，不须对井下泥浆进行任何处理，甚至勿须井眼、泥饼及侵入校正。
并且利用核磁测井进行地层评价，不要求岩心分析资料以及地层参数的任何先验信息，因此，是对裸眼井测井解释核油气评价技术的重大突破。
该仪器吸收了MRIL-C型仪器的优点并改进了其不足。
采用9个工作频率(760～ 580kHz)及加长预极化磁体的方法，既提高了测井速度，又获得了更多的测井信息，数据精度也大大提高。
本文以MRIL-P型核磁测井仪为例，详细讨论一下核磁共振测井的物理原理并简单介绍一下仪器电子线路模块的基本结构以及脉冲信号发射、接收路径和MRIL-P型核磁共振测井仪器优点、核磁共振测井技术发展的一点见解。
关键词：核磁共振核磁测井扳转纵向驰豫横向弛豫一.核磁共振的基本原理1.NMR测量的物理基础MRIL核磁共振测井原理是基于原子核的磁共振物理现象实现测量的.由于原子核带有电荷,它们的自旋将产生磁场,就像一根磁棒,该磁场的强度和方向可以用核磁矩矢量来表示.同时带有磁矩的磁核有一个共振频率,即著名的拉莫尔频率，此共振频率取决于元素的旋磁比和外加磁场强度. 利用原子核的磁性和它们与外加磁场的相互作用来完成核磁共振技术。
比如对一组核子施加一个固定的静磁场和大功率的射频RF脉冲,核子便以可预见的方式响应,产生回波信号,提供石油物理信息.当没有外加磁场时,核磁矩的取向就是随机的了.核磁共振是指某种原子核吸收强磁场中存在的一定频率的电磁辐射时而呈现自由的一种自然现象。
