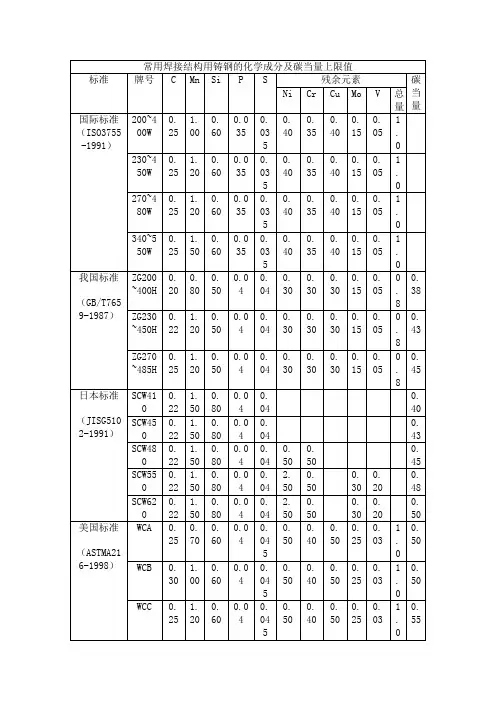

常用焊接结构用铸钢的化学成分跟碳当量上限值

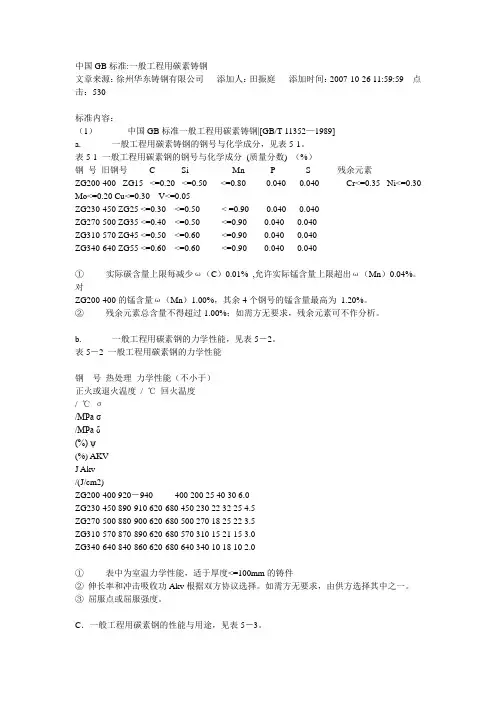

中国GB标准:一般工程用碳素铸钢文章来源：徐州华东铸钢有限公司添加人：田振庭添加时间：2007-10-26 11:59:59 点击：530标准内容：（1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989]a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。

表5-1 一般工程用碳素钢的钢号与化学成分(质量分数) （%）钢号旧钢号 C Si Mn P S 残余元素ZG200-400 ZG15 <=0.20 <=0.50 <=0.80 0.040 0.040 Cr<=0.35 Ni<=0.30 Mo<=0.20 Cu<=0.30 V<=0.05ZG230-450 ZG25 <=0.30 <=0.50 < =0.90 0.040 0.040ZG270-500 ZG35 <=0.40 <=0.50 <=0.90 0.040 0.040ZG310-570 ZG45 <=0.50 <=0.60 <=0.90 0.040 0.040ZG340-640 ZG55 <=0.60 <=0.60 <=0.90 0.040 0.040①实际碳含量上限每减少ω（C）0.01% ,允许实际锰含量上限超出ω（Mn）0.04%。

对ZG200-400的锰含量ω（Mn）1.00%，其余4个钢号的锰含量最高为1.20%。

②残余元素总含量不得超过1.00%；如需方无要求，残余元素可不作分析。

b. 一般工程用碳素钢的力学性能，见表5―2。

表5－2 一般工程用碳素钢的力学性能钢号热处理力学性能（不小于）正火或退火温度/ ℃回火温度/ ℃σ/MPa σ/MPa δ(%) ψ(%) AKVJ Akv/(J/cm2)ZG200-400 920－940 ------ 400 200 25 40 30 6.0ZG230-450 890-910 620-680 450 230 22 32 25 4.5ZG270-500 880-900 620-680 500 270 18 25 22 3.5ZG310-570 870-890 620-680 570 310 15 21 15 3.0ZG340-640 840-860 620-680 640 340 10 18 10 2.0①表中为室温力学性能，适于厚度<=100mm的铸件②伸长率和冲击吸收功Akv根据双方协议选择。

常用铸钢件化学成份及标准常用铸钢化学成分种类 C Si Mn P S Cr Ni Mo Cu一般工程用碳素铸钢（GB/T 11352--2009)ZG200-400（ZG15) ≤0.2≤0.6 ≤0.8≤0.035 ≤0.035 ≤0.35 ≤0.4 ≤0.2 ≤0.4ZG230-450(ZG25) ≤0.3≤0.9ZG270-500(ZG35) ≤0.4ZG310-570(ZG45) ≤0.5重型机械用低合金铸钢(JB/T 5000.6--2007) ZG20Mn 0.16-0.22 0.6-0.8 1.00-1.30 ≤0.035 ≤0.035ZG30Mn 0.27~0.34 0.3~0.5 1.20~1.50 ≤0.035 ≤0.035ZG30Mn2 0.27~0.34 0.3~0.5 1.60~1.80 ≤0.035 ≤0.035ZG40Mn 0.35-0.45 0.30-0.45 1.20-1.50 ≤0.035 ≤0.035Z G40Mn2 0.35~0.45 0.2~0.4 1.60~1.80 ≤0.035 ≤0.0352540Cr 0.35-0.45 0.2-0.4 0.50-0.80 ≤0.03 ≤0.03 0.8-1.135CrMo 0.30-0.37 0.30-0.50 0.50-0.80 ≤0.035 ≤0.035 0.80-1.20 0.20-0.3042CrMo 0.38-0.45 0.30-0.60 0.6-1.00 ≤0.035 ≤0.035 0.80-1.20 0.20-0.30(Al) 30CrMnSi 0.27-0.35 0.40-0.70 0.90-1.20 ≤0.025 ≤0.020 0.50-0.8030CrMnSiMo 0.27-0.35 0.40-0.70 0.90-1.20 ≤0.025 ≤0.020 0.50-0.80 0.20-0.30 ≤0.0535CrMnSiNiMo 0.30-0.40 0.50-0.80 0.80-1.20 ≤0.025 ≤0.020 0.50-0.80 0.2-0.0.20-0.30 ≤0.05一般用途耐蚀铸钢（GB/T 2100--2002/2004)ZG07Cr19Ni9 0.07 1.5 1.5 0.04 0.03 18.0-21.0 8.0-11.0ZG07Cr19Ni11Mo2 0.07 1.5 1.5 0.04 0.03 17.0-20.0 9.0-12.02.0-2.5常用铸钢化学成分26铁道车辆用低合金铸钢（Q/QC90-07902000)（齐车）B级钢≤0.28 ≤0.4 ≤1.0 ≤0.04 ≤0.04 ≥0.3（齐车）C级钢0.22-0.28 0.20-0.40 1.20-1.50 ≤0.04 ≤0.04 0.40-0.60 0.35-0.55 0.20-0.30美国标准高温熔焊用碳素铸钢（ASTM A216/A216M--2004)种类C Si Mn P S Cr Ni Mo Cu WCC ≤0.25 ≤0.60 ≤1.20 ≤0.04 ≤0.045 ≤0.50 ≤0.50 ≤0.20 ≤0.30 WCB ≤0.30 ≤0.60 ≤1.00 ≤0.04 ≤0.045 ≤0.50 ≤0.50 ≤0.20 ≤0.30 美国标准低温压力容器部件用铸钢(ASTM A352/A352M--2006)LCC ≤0.25 ≤0.60 ≤1.20 ≤0.04 ≤0.045 ≤0.50 ≤0.50 ≤0.2027美国标准恶劣工作条件用耐蚀铸钢（ASTM A744/A744M--2006) CF-8 ≤0.08 ≤2.00 ≤1.50 ≤0.040 ≤0.040 18.0-21.0 8.0-11.0 CF-8M ≤0.08 ≤2.00 ≤1.50 ≤0.040 ≤0.040 18.0-21.0 9.0-12.0 2.0-3.0日本标准高温高压用铸钢（JIS G5151 2007)SCPH2 ≤0.30≤0.60 ≤1.00 ≤0.040 ≤0.040 ≤0.25 ≤0.50 ≤0.25 ≤0.50日本标准焊接结构用铸钢（JIS G5120 2007)SCW450 ≤0.22 ≤0.80 ≤1.50 ≤0.40 ≤0.40 Ce≤0.43德国标准一般工程用铸钢（DIN EN10293--2005)G26CrMo4 0.20-0.29 ≤0.60 0.50-0.80 ≤0.025 ≤0.020 0.80-1.20 0.15-0.30常用铸钢化学成分C Si Mn P S Cr Ni Mo N德国标准不锈、耐蚀铸钢（DIN EN 10283-2--1998)1.446O ≤0.05 ≤1.0 ≤2.0 ≤0.035 ≤0.015 25-28 4.5-6.5 1.3-2.0 0.05-0.2德国标准室温和高温承压铸钢（DIN EN 10213-2--1996)1.0619 0.18-0.23 ≤0.60 0.50-1.20 ≤0.030 ≤0.02029美国铁道用钢标准 AAR M-1002AAR M-201-B ≤0.32 ≤1.50 ≤0.90 ≤0.04 ≤0.04AAR M-201-C ≤0.32 ≤1.50 ≤1.85 ≤0.04 ≤0.04铁道用铸钢 TB/T2942-1999B级、B+≤0.32 ≤1.50 ≤0.90 ≤0.04 ≤0.04级C级≤0.32 ≤1.50 ≤1.85 ≤0.04 ≤0.04美国标准AISI 1340 ≤0.43 ≤0.35 ≤1.9 ≤0.04 ≤0.04美国标准CE SAE8620 0.18-0.23 0.15-0.35 0.70-0.90 0.035 0.04 0.40-0.60 0.40-0.70 0.15-0.25 ≤0.47CE=%C+%Mn/6+(%Cr+%Mo+%V)/5+(%Ni+%Cu)/1530。

大型铸件用低合金铸钢的牌号及化学成分(摘自JB/T 6402—1992)化学成分(质量分数)，%牌?? ?号P(磷)，Cr(铬)C(碳) Si(硅) Mn(锰)S(硫)ZG30Mn 0.27～0.34 0.30～0.50 1.20～1.50 ≤0.035 —ZG40Mn 0.35～0.45 0.30～0.45 1.20～1.50 ≤0.035 —ZG40Mn2 0.35～0.45 0.20～0.40 1.60～1.80 ≤0.035 —ZG50Mn2 0.45～0.55 0.20～0.40 1.50～1.80 ≤0.035 —ZG20Mn0.12～0.22 0.60～0.80 1.00～1.30 ≤0.035 —(ZG20SiMn)ZG35Mn0.30～0.40 0.60～0.80 1.10～1.40 ≤0.035 —(ZG35SiMn)ZG35SiMnMo 0.32～0.40 1.10～1.40 1.10～1.40 ≤0.035ZG35CrMnSi 0.30～0.40 0.50～0.75 0.90～1.20 ≤0.035 0.50～0.80ZG20MnMo 0.17～0.23 0.20～0.40 1.10～1.40 ≤0.035 —ZG55CrMnMo0.50～0.60 0.25～0.60 1.20～1.60 ≤0.035 0.60～0.90 (ZG5CrMnMo)ZG40Cr10.35～0.45 0.20～0.40 0.50～0.80 ≤0.035 0.80～1.10 (ZG40Cr)ZG34Cr2Ni2Mo0.30～0.37 0.30～0.60 0.60～1.00 ≤0.035 1.40～1.70 1. (ZG34CrNiMo)ZG20CrMo 0.17～0.25 0.20～0.45 0.50～0.80 ≤0.035 0.50～0.80ZG35Cr1Mo0.30～0.37 0.30～0.50 0.50～0.80 ≤0.035 0.80～1.20 (ZG35CrMo)ZG42Cr1Mo0.38～0.45 0.30～0.60 0.60～1.00 ≤0.035 0.80～1.20 (ZG42CrMo)ZG50Cr1Mo0.46～0.54 0.25～0.50 0.50～0.80 ≤0.035 0.90～1.20 (ZG50CrMo)ZG65Mn 0.62～0.70 0.17～0.37 0.90～1.20 ≤0.035 —ZG28NiCrMo 0.25～0.30 0.30～0.80 0.60～0.90 ≤0.035 0.35～0.85 0. ZG30NiCrMo 0.25～0.35 0.30～0.60 0.70～1.00 ≤0.035 0.60～0.90 0. ZG35NiCrMo 0.30～0.37 0.60～0.90 0.70～1.00 ≤0.035 0.40～0.90 0.（1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989]a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。

企业铸钢产品所采用的标准一般工程用铸造碳钢的牌号及化学成分( 摘自GB / T11352 ― 1989冶金)一般工程用铸造碳钢的力学性能( 摘自GB / T11352 ― 1989 冶金)牌号力学性能 (最小值 )，试验环境温度为10 ～30 ℃屈服点或屈服强度σs或σ0.2/MPa抗拉强度σb/ MPa伸长率δ ( % )按合同规定断面收缩率ψ( % )冲击功A K/ J冲击值 a k/kJ · m -2ZG200 - 400( ZG15 )200 400 25 40 30 600牌号元素最高含量(质量分数 )，%C(碳 )Si(硅 )Mn(锰 )S(硫 )P(磷 )残余元素 (总量≤ 1 . 00 %)Ni(镍 )Cr(铬 )Cu(铜 )Mo(钼 )V (钒 )ZG200 - 400 0 . 20 0 . 50 0 . 80 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05ZG230 - 450 0 . 30 0 . 50 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05 ZG270 - 500 0 . 40 0 . 50 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05 ZG310 - 570 0 . 50 0 . 60 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05ZG340 - 640 0 . 60 0 . 60 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 200 . 05ZG230 - 450( ZG25 )230 450 22 32 25 450 ZG270 - 500( ZG35 )270 500 18 25 22 350 ZG310 - 570( ZG45 )310 570 15 21 15 300 ZG340 - 640( ZG55 )340 640 10 18 10200一般工程用铸造碳钢的特性和应用牌号主要特性应用举例ZG200 - 400( ZG15 )低碳铸钢，韧性及塑性均好，但强度和硬度较低，低温冲击韧度大，脆性转变温度低，导磁、导电性能良好，焊接性好，但铸造性差机座、电气吸盘、变速箱体等受力不大，但要求韧性的零件ZG230 - 450 ( ZG25 )用于负荷不大、韧性较好的零件，如轴承盖、底板、阀体、机座、侧架、轧钢机架、箱体、犁柱、砧座等ZG270 - 500( ZG35 )中碳铸钢，有一定的韧性及塑性，强度和硬度较高，切削性良好，焊接性尚可，铸造性能比低碳钢好应用广泛，用于制作飞轮、车辆车钩、水压机工作缸、机架、蒸气锤气缸、轴承座、连杆、箱体、曲拐ZG310 - 570 ( ZG45 )用于重负荷零件、如联轴器、大齿轮、缸体、气缸、机架、制动轮、轴及辊子ZG340-640高碳铸钢，具有高强度、高硬度及高耐磨性，塑性韧性低，铸造、焊接性均差，裂纹敏感性较大起重运输机齿轮、联轴器、齿轮、车轮、阀轮、叉头大型铸件用低合金铸钢的牌号及化学成分牌号化学成分 (质量分数 )，%C ( 碳 ) Si ( 硅 ) Mn ( 锰 )P( 磷 )，S( 硫 )Cr ( 铬 ) Ni ( 镍 ) Mo ( 钼 ) Cu ( 铜 )ZG30Mn0 . 27～0 . 340 . 30～0 . 501 . 20～1 . 50≤0 . 035————ZG40Mn 0 . 35～0 . 450 . 30～0 . 451 . 20～1 . 50≤0 . 035————ZG40Mn20 . 35～0 . 450 . 20～0 . 401 . 60～1 . 80≤0 . 035————ZG50Mn20 . 45～0 . 550 . 20～0 . 401 . 50～1 . 80≤0 . 035————ZG20Mn0 . 12～0 . 220 . 60～0 . 801 . 00～1 . 30≤0 . 035—≤0 . 40——ZG35Mn0 . 30～0 . 400 . 60～0 . 801 . 10～1 . 40≤0 . 035————ZG35SiMn Mo 0 . 32～0 . 401 . 10～1 . 401 . 10～1 . 40≤0 . 035——0 . 20～0 . 30≤0 . 30ZG35CrMn Si 0 . 30～0 . 400 . 50～0 . 750 . 90～1 . 20≤0 . 0350 . 50～0 . 80———ZG20MnM o 0 . 17～0 . 230 . 20～0 . 401 . 10～1 . 40≤0 . 035——0 . 20～0 . 35≤0 . 30ZG55CrMn Mo 0 . 50～0 . 600 . 25～0 . 601 . 20～1 . 60≤0 . 0350 . 60～0 . 90—0 . 20～0 . 30≤0 . 30ZG40Cr10 . 35～0 . 450 . 20～0 . 400 . 50～0 . 80≤0 . 0350 . 80～1 . 10———ZG34Cr2N i2Mo 0 . 30～0 . 370 . 30～0 . 600 . 60～1 . 00≤0 . 0351 . 40～1 . 701 . 40～1 . 700 . 15～0 . 35—ZG20CrMo0 . 17～0 . 250 . 20～0 . 450 . 50～0 . 80≤0 . 0350 . 50～0 . 80—0 . 40～0 . 60—ZG35Cr1M o 0 . 30～0 . 370 . 30～0 . 500 . 50～0 . 80≤0 . 0350 . 80～1 . 20—0 . 20～0 . 30—ZG42Cr1M o 0 . 38～0 . 450 . 30～0 . 600 . 60～1 . 00≤0 . 0350 . 80～1 . 20—0 . 20～0 . 30—ZG50Cr1M o 0 . 46～0 . 540 . 25～0 . 500 . 50～0 . 80≤0 . 0350 . 90～1 . 20—0 . 15～0 . 25—ZG65Mn0 . 62～0 . 700 . 17～0 . 370 . 90～1 . 20≤0 . 035————ZG28NiCr Mo 0 . 25～0 . 300 . 30～0 . 800 . 60～0 . 90≤0 . 0350 . 35～0 . 850 . 40～0 . 800 . 35～0 . 55—ZG30NiCr Mo 0 . 25～0 . 350 . 30～0 . 600 . 70～1 . 00≤0 . 0350 . 60～0 . 900 . 60～1 . 000 . 35～0 . 50—ZG35NiCr Mo 0 . 30～0 . 370 . 60～0 . 900 . 70～1 . 00≤0 . 0350 . 40～0 . 900 . 60～0 . 900 . 40～0 . 50—。
