超声及其应用PPT课件

超声及其应用PPT课件

方向性强
超声波的波束狭窄，方向性好 ，能量集中，穿透能力强。
传播速度慢
在同一种介质中，超声波的传 播速度比普通声波慢。
超声波的产生与传播
01
02
03
超声波的产生
超声波通常由压电效应产 生，通过高频电信号驱动 压电晶体，产生机械振动 并发出超声波。
超声波的传播
超声波在介质中传播时， 会受到介质的吸收、散射 和干涉等影响，导致能量 衰减和波形畸变。
05 超声的未来发展与挑战
超声技术的研究前沿与热点
医学影像
高分辨率、高穿透深度 的超声成像技术，用于 早期发现病变和精准诊
断。
生物效应
研究超声对细胞和组织 的生物效应，探索无损、
无创的治疗方法。
超声药物传递
利用超声的物理效应， 实现药物的定向传输和
释放。
实时监测
开发实时、动态的超声 监测技术，用于手术导
超声波的波长是指相邻两个波峰之间 的距离，与频率成反比。
02 超声设备与技术
超声设备的基本构成
超声探头
用于产生超声波和接收回 声信号，是超声设备的核 心部件。
信号处理系统
对回声信号进行处理、分 析和显示，生成超声图像。
电源和控制系统
提供设备所需电源和控制 信号，确保设备正常工作。
超声成像技术
二维超声成像
安全性与可靠性
加强超声技术的安全性和可靠性研究， 确保其在医疗领域的应用安全有效。
THANKS FOR WATCHING
感谢您的观看
应用领域
超声波无损检测在航空航天、汽车、电子、化工等领域得到广泛应用，是保证产品质量和 安全的重要手段之一。
超声在环境监测中的应用

迈瑞监护仪医学知识课件

迈瑞监护仪医学知识课件

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
血氧饱和度 SPO2
监测方法
②光电检测器
③光信号 ④电信号
①红光、红外光 发光管
波长 660nm（红光）
氧合血红蛋白（ HbO2）
少
940nm（红外光
多
）
还原血红蛋白 （Hb） 多
少
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
血氧饱和度 SPO2
合适的 传感器
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
监护仪的测量参数
基本参数
心电
ECG
呼吸
RESP
血氧饱和度 SpO2
无创血压 NIBP
体温
TEMP
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
呼吸 RESP 呼吸不准或呼吸率为零
正常呼吸波
肥胖病人或电极位 置不对
非呼吸运动
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
监护仪的测量参数
基本参数
心电
ECG
呼吸
RESP
血氧饱和度 SpO2
无创血压 NIBP
体温
TEMP
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
血氧饱和度 SPO2
血氧测不出或报探头脱落
探头的位置 与方向不对
运动干扰
强光环境或 有指甲油
传感器不要把放在有动脉导管 、静脉注射管或进行血压测量 的血压袖套的肢体

《医学超声》课件

《医学超声》课件

05
CHAPTER
医学超声的未来发展与挑战
医学超声技术的创新与发展趋势
医学超声技术的创新
随着科技的进步，医学超声技术也在不断创新，包括高频超声、三维超声、超声弹性成像等技术，为医学诊断和 治疗提供了更多可能性。
医学超声的发展趋势
未来医学超声将更加注重无创、无痛、无辐射的检查方式，同时提高诊断的准确性和可靠性，为临床医生提供更 准确的诊断依据。
原理
医学超声的基本原理是利用超声波在 人体组织中的传播和反射特性，通过 接收和处理回声信号，形成图像，以 显示人体内部结构。
医学超声的重要性
早期发现病变
医学超声能够早期发现病变，提高疾 病的诊断率，为患者提供及时有效的 治疗。
动态监测病情
无创、无痛、无辐射
医学超声检查具有无创、无痛、无辐 射的特点，对患者的身体损伤小，尤 其适用于孕妇和儿童等特殊人群。
THANKS
谢谢
医学超声报告的书写规范与要求
医学超声报告的书写规范
医学超声报告是医生对超声检查结果的详细描述和诊断意见。书写报告时应遵循一定的 规范，包括患者基本信息、检查部位、仪器型号和参数、图像采集和描述、诊断意见等
部分。
医学超声报告的书写要求
医学超声报告的书写要求准确、清晰、完整。医生应使用专业术语，准确描述病变特征 ，避免主观臆断和误导性陈述。同时，报告应条理清晰，易于阅读和理解，以便为临床
总结词
通过展示典型病例，深入剖析超声诊断的原理、方法和 技巧。
详细描述
选取具有代表性的病例，如腹部肿块、心血管疾病等， 介绍病例的超声图像特ቤተ መጻሕፍቲ ባይዱ、诊断依据及鉴别诊断，分析 病例中涉及的超声诊断原理、技术和方法。
医学超声实践操作技巧与注意事项

2024版超声医学PPT演示课件

2024版超声医学PPT演示课件

应用
主要用于心脏疾病的诊断 和评估，如心肌肥厚、心 脏瓣膜病等。
优点
能够直观显示心脏结构和 运动状态，对心脏功能的 评估具有重要价值。
局限性
对操作者技术要求较高， 对心脏位置和形态的变异 适应性较差。
彩色多普勒超声技术
原理
利用多普勒效应原理，通过检测血流 中红细胞散射的超声波信号，获得血
流的速度、方向和分布等信息。
胰腺疾病 介绍胰腺炎、胰腺癌等疾病的超声诊断要点，包括胰腺形 态、回声改变及周围血管情况等方面。
甲状腺疾病
分析甲状腺结节、甲状腺炎等疾病的超声特征，并结合甲 状腺功能检查进行综合分析。
超声引导下穿刺活检术操作演示
01
操作前准备
介绍穿刺活检术前的准备工作，包括患者评估、知情同意书签署、器械
准备等。
02
临床应用 在复杂先天性心脏病的诊断和治疗中具有重要价 值，可帮助医生更好地理解病变的空间结构和手 术方案的设计。
技术优势 提供立体的病变模型，有助于医生对病变的全面 认识和准确评估，提高手术的精确性和安全性。
06
超声医学实践与案例分析
常见疾病超声诊断案例分析
肝囊肿
01
通过超声图像展示肝囊肿的典型表现，包括囊壁薄而光滑、内
01 超声波的产生与传播
通过压电效应产生超声波，并在人体组织内传播。
02 超声波的反射与散射
遇到不同声阻抗的组织界面时，超声波会发生反 射和散射。
03 超声波的接收与处理
接收反射回来的超声波，经过处理以图像或数据 形式显示。
02
超声诊断技术
B型超声诊断技术
原理
利用超声波在人体组织中的反射、散 射等物理特性，通过接收和处理回声 信号，获得人体内部结构的二维图像。

临床医生应该了解的超声常识ppt

临床医生应该了解的超声常识ppt
断可以提高准确性。
提高医生技能
通过专业培训和实践经 验提高医生的操作技能
和诊断水平。
多普勒技术
利用多普勒效应对血流 进行检测，有助于发现 血管病变和肿瘤等异常
情况。
综合检查结果
结合患者的病史、症状 和其他检查结果综合分 析，以提高诊断准确性
。
05
超声新技术与未来发展
超声造影技术
总结词
超声造影技术是一种利用超声波和造影剂的结合，对病变部 位进行增强显影的方法。
超声诊断的原理
通过向人体发射超声波，并接收反射 回来的回声，根据回声的强弱和时间 差，判断人体组织结构和病变情况。
超声图像的显示方式
A型超声图像
A型超声图像是以波形的 方式显示人体组织结构的 回声强度，通常用于判断 病变的深度和大小。
B型超声图像
B型超声图像是以二维平面 图像的方式显示人体组织 结构，能够清晰地显示脏 器的形态、大小和位置。
详细描述
超声多普勒可以检测血流速度、血管阻力、心输 出量等指标，对于高血压、冠心病、心肌梗死等 疾病具有预警和诊断作用。
消化系统疾病的超声诊断
总结词
超声检查是消化系统疾病常用的影像学检查方法。
详细描述
超声可以检测肝、胆、胰、脾等器官的病变，如脂肪肝、肝硬化、胆囊结石、 胰腺炎等。此外，超声还可以用于胃肠道疾病的诊断，如肠梗阻、胃肠道肿瘤 等。
泌尿系统疾病的超声诊断
总结词
超声是泌尿系统疾病常用的影像学检查方法。
详细描述
超声可以检测肾脏、输尿管、膀胱等器官的病变，如肾结石、肾囊肿、前列腺增 生等。此外，超声还可以用于评估肾脏功能和监测泌尿系统疾病的进展。
妇产科疾病的超声诊断
总结词

迈瑞监护仪原理和应用ppt课件

迈瑞监护仪原理和应用ppt课件
迈瑞监护仪原理和应用
心电监护仪的结构
迈瑞PM9000监护仪外观来自心电监护仪的结构(左侧面)
ECG接口
TEMP接口
NIBP接口
SpO2接口
内置电池
心电监护仪的结构(背面)
扬声器 排风口
网络接口
保险丝
等电位接口
模拟输出接口
电源接口
• 监床应用和工作原理 • 检测功能和保养要点
临床应用和原理
一:监护仪测量参数的临床应用及原理
病人缓慢、较小的移动
片 保持安静
基线飘浮
受呼吸的干扰
更换电极片位置
更换电极片
检查电缆线，必要时更换
电极片脱落
导线接触不良
它以判断电缆线的好坏
呼吸监测

问题：监测时常遇见呼吸波形振幅过低，计数不准 解决方法： 水平安放RA和LA，对角安放RA和LL 1、应避免将肝区和心室处于呼吸电极的连线上，这样 就可避免心脏覆盖或脉动血流产生的伪差，这对于新 生儿特别重要。 2、呼吸监护不适应于活动幅度很大或 呼吸运动不明显的病人，因为这可 能导致错误的报警。
影响NIBP测量的因素
血压低——早晨、晚上、劳动、饱食、高 热环境 血压高——寒冷、情绪激动、紧张、饮酒、 吸烟 左右差别——10—20mmHg 上下差别——下肢血压比上肢血压高3040mmHg 男女差别——男子稍高
ECG无波形
故障排 除
心电波形杂乱 呼吸信号太弱
常 见 故 障
NIBP测量值不准确 SpO2无数值/不准确
•
关
MAP与CO和SVR（体循环血管阻力）有
MAP=CO×SVR MAP还和脑血流灌注有关 脑灌注压=MAP—ICP（颅内压）
•
血压的组成（4）

《医学超声》课件

《医学超声》课件

医学超声应用领域的就业前景
医学超声技术的不断发展和广泛应用为医学超声专业人才提供了良好的就业 前景和发展机会。
超声波传输
超声波在人体组织中传播，并与不同组织的界面反射和散射。
超声波接收和处理
接收器将反射波转化为电信号，并通过处理系统转化为可视化的超声影像。
超声影像的形成原理
超声波的频率和传播速度可用来推断组织的性质和结构，通过将不同组织的 反射波整合，形成人体内部的超声影像。
医学超声的技术分类
二维超声
通过扫描技术生成横截面图 像，用于检查器官结构。
受体质和组织结构的限制，分辨率相对较低。
超声诊断非侵入性和侵入性程 度的比较
相比其他诊断方法，超声诊断非侵入性程度高，对患者无伤害，避免了开刀 和放射性损伤。
超声领域中的科研话题
超声领域有许多研究话题，包括超声造影剂、超声导引手术和超声图像处理等，推动了医学超声技术的不断发 展。
医学超声在妇产科中的应用
《医学超声》PPT课件
医学超声 PPT课件 大纲
什么是医学超声？
医学超声是一种无创伤、无辐射的医学成像技术，利用高频超声波在人体内部产生影像来检查和诊断疾病。
医学超声的应用范围
医学超声广泛应用于不同领域，包括妇产科、肝脏疾病、甲状腺疾病、乳腺诊断以及其他医疗领域。
医学超声的原理
超声波产生
超声波由超声发射器产生，通过压电效应将电能转化为声能。
彩色Байду номын сангаас普勒超声
显示血流速度和方向，用于 血管和心脏等检查。
动态超声
实时观察器官运动和血流动 态。
实时超声和静态超声比较
实时超声可提供即时动态影像，方便进行实时观察和诊断，而静态超声则适 用于对静态结构进行检查和分析。

超声产品原理及临床应用知识课件

超声产品原理及临床应用知识课件

高脉冲波重复频率多普勒（HPRF）
探头在发射一组超声脉冲波之后，不等采样部位的回声信号反回探头 又发射出新的超声脉冲群，这样在一个超声束方向上，沿超声束的不 27 同深度可有一个以上的采样容积。（综合改进型）
超声成像模式—B+C+D成像
28
超声成像模式—其它成像模式 能量、方差多普勒：是彩色多普勒血流成像（CDFI ）的衍生，信息都是通过自相关算法得到的。
介质
体液 空气
肝脏 骨骼 脂肪 肌肉
速度
1480 m/sec 330 m/sec
1550 m/sec 4080 m/sec 1440 m/sec 1568 m/sec
吸收系数
0.002（1MHz） 12.000 (1MHz)
1.000（1MHz） 5.000（1MHz） 0.600（1MHz） 2.300 (1MHz)
声阻抗
1.492 0.000428
1.648 5.570 1.410 1.684
11
超声基础知识—反射、折射
管壁产生折射伪像
包膜处产生强反射
12
超声基础知识—干涉
干涉产生伪影
由于探头的各晶片振 荡时在开始的一段距 离内产生互相干涉， 形成许多大小不一的 “花瓣”，称为旁瓣 。
13
超声基础知识—衰减 超声波在人体软组织 中的衰减大约
超声成像模式—D型分类 连续波多普勒（CW）
连续发射和接收超声信号，不同深度出现的血流频移，都被叠加起来 ，不受高速血流限制，所以可检测心脏的高速血流信息，但不能提供 距离信息。（以时间换空间）
脉冲波多普勒（PW）
采用单个换能器以很短的脉冲期发射超声波，在脉冲间歇期内有一“ 可听期”，具有距离选通能力，但不能提供时间信息。（以空间换时 间）

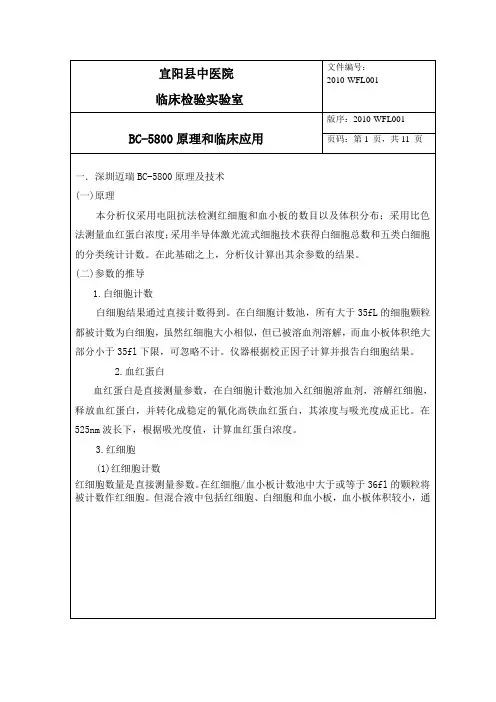

001深圳迈瑞BC-5800原理和临床应用

001深圳迈瑞BC-5800原理和临床应用
导致出现的原因：输血、红细胞凝集、红细胞碎片、大血小板、血小板凝集成块等。
3.PLT结果后出现R
含义：仪器进行血小板计数时，计数2fl～20fl大小的血小板颗粒数量，再拟合出一条0fl～70fl的曲线，将小部分小血小板及大血小板包含进去，目的是为了排除计数干扰。但拟合曲线的给出是有条件的(详见血小板直方图的说明)，条件不满足时仪器不能给出拟合曲线，这时候血小板数值后出现R。
导致出现的原因：小孔堵塞或部分堵塞、标本有凝块或丝状纤维蛋白、白细胞聚集,红细胞凝集、大血小板,血小板凝集、标本稀释后未气泡混匀等。
7．……
含义：出现表示数据不完整，不完全计数。通常当一个参数由于三次计数不统一或超过范围得不到确切数值时，其衍生参数后将出现……,如WBC后出现+++++，则其衍生参数NE#、LY #、MO #、EO #、BA #后将出现…..。
在散点分布图上可有三种堵塞报警：FC表示流式通道完全堵塞(无检测)；PC1表示流式通道检测时间延长；PC2表示流式通道检测时间缩短。
导致出现的原因：
(1)FC ：完全堵塞；
(2)PC1 ：流式通道或标本通道部分堵塞导致分类时间延长；
(3)PC2 ：红细胞未完全溶解导致分类时间缩短，或鞘液系统问题。临床上高胆固醇和高甘油三酯血症、血红蛋白病、药物治疗后、进行性肝病等都可导致PC2。
(3)红细胞分布宽度(RDW)
红细胞分宽度是反映红细胞间体积差异的参数，由直方图推导。在直方图上去除曲线的两个极端，由剩余曲线计算红细胞体积大小的CV值。其计算公式：
RDW=SD×100%
平均体积
(4)红细胞比积(Hct)
红细胞比积是计算参数，它是以百分率表示的红细胞的近似体积。

迈瑞监护基础知识ppt课件

迈瑞监护基础知识ppt课件
16
RESP测量注意事项
呼吸监护不适应于活动幅度很大的病人，因为这可能
导致错误的报警。
应避免将肝区和心室处于呼吸电极的连线上，这样就
可避免心脏覆盖或脉动血流产生的伪差，这对于新生 儿特别重要。
17
呼吸参数范围：
成人 新生儿
16-20次/分 40次/分左右
注：设置方法在系统设置——报警设置
注意外科电设备干扰：电刀、电凝器、吸引器、外界空 间电磁场
对干扰波形有没有进行滤波 有没有外接地线 心电电极片有没有安置好 不使用过期的或重复使用一次性电极片 安置电极片部位皮肤或毛发、 皮屑不清洁导致电极接触
不良。
15
呼吸（RESP）
RA
测量RESP（呼吸）的依据：
阻抗法：呼吸过程中胸廓运动， 造成人体电阻发生变化，阻抗值 的变化图就描述了呼吸的动态波 形，可显示呼吸率参数，易受干 扰 LL
18
SPO2血氧饱和度
为什么从动脉里抽出来的动脉血呈鲜红色，而从静脉里抽
出来的静脉血却呈暗红色？
动脉血中含有丰富的氧合血红蛋白，故呈鲜红色，而静脉
血中缺乏氧合血红蛋白，故呈暗红色。
它是反映机体供氧状况的重要指标
19
迈瑞监护仪血氧饱和度的功能
可以监测SPO2饱和度值 可以监测PR（脉搏率）值 可以显示PLETH波形 可以显示脉搏强度（灌注棒图）
V 增益的可调值有：×1/8、 × 1/4、 × 1/2、 × 1、 × 2
11
Ⅰ、 Ⅱ、 Ⅲ、 aVR、aVL、aVF、V电信号的采集方 Ⅰ法=：VLA-VRA Ⅱ=VLL-VRA Ⅲ=VLL-VLA MCL1=VLL-VLA 根据VC=(VLL+VLA)/2 （ VC为威尔逊中心参考电端）

超声基础知识及临床应用 ppt课件

超声基础知识及临床应用 ppt课件

超声的基本物理特性
一．波动特性 周期的正压力增加（压缩）与负压力 （弛张）增加的变化为超声的基础．压 力与时间之间的关系可画成一条曲线。
超声的基本物理特性
二．波动的重要参数 １. 周期（Ｔ）：周期的单位为秒（s）或微秒（µs
）(1s=106 µs). 2. 频率(f):指单位时间(t)中超声所振动的周数.频
探头
（产生超声波） （反射回声波）
（遇到界面）
超声图像分析
超声诊断仪中用图像的黑白（灰度）层次来反映回声的大小。 强回声：反射系数大于50%以上，灰阶明亮，后方常伴声影，如结石和各种钙化灶。 高回声：反射系数大于20%左右，灰阶较明亮，后方不伴声影，如肾窦和纤维组织。 等回声：灰阶强度呈中等水平，如干、脾等实质性脏器等 低回声：呈灰。暗水平的回声，如肾皮质等均值结构 弱回声：表现为透声性较好的暗区，如肾椎体和正常淋巴结的回声。 无回声：均匀的液体内无声阻抗差异的界面，如正常充盈的膀胱和胆囊腔。
第一种，临床医生只看结论,不看描述。
有的临床医生说，你们彩超的报告单，我们只看结论， 你们描述的内容我们根本不看，看也不明白什么意思。
第二种，看了描述，解读错了
曾经有一位临床医生看到我的描写（脾厚 4.5cm，肋下未探及）跟患者如此解释：脾已经 比正常厚了4.5公分......。好在患者也看不懂
描述。
甲状腺超声检查适应症
甲状腺肿：Graves病（甲亢）结节性甲状腺肿 甲状腺炎 甲状腺肿瘤 甲状腺囊肿 甲状腺介入超声应用
Graves病超声诊断
甲状腺弥漫性肿大 内部回声呈弥漫性紊乱 彩色多普勒见甲状腺呈“火海征”，收缩期血流
速度增快为正常人两倍以上
颈血管超声检查适应症
颈动脉闭塞性疾病：动脉粥样硬化、大动脉炎、 血栓形成

超声波原理(医疗超声基础)简述

超声波原理(医疗超声基础)简述
反射
1.声阻抗(z)=介质密度(ρ)×声速(c) △Z＞0.1%即可产生反射 2.声阻抗差大，反射强
折射
两种介质内声速不同可产生 折射现象 结果：导致入射声束的偏转
人体组织的声学特征
无回声 （无反射型）—胆汁、尿液、血液 低回声 （少反射型）—肝、脾 强回声 （多反射型）—血管壁、结石 极强回声（全反射型）—肺、胃肠道
人体组织器官的声阻抗
组织器官
大脑
密 度 g/cm3
1.038
声 速 m/s
1540
声阻抗（×105 瑞 利）
1.588
脂肪
软组织 肌肉 肝脏
0.955
1.016 1.074 1.050
1476
1500 1568 1570
1.410
1.590 1.648 1.648
血液
颅骨 肺及肠腔气体
1.055
1.658 0.00129
• As round-trip increases, reflector’s distance increases as well • For c = 1540 m/s = 1.54 mm/ms:
130 ms 39 ms 13 ms
0
1
2
3
4
5
6
7
8
9
10
cm
B型成像
发射 脉冲 探 头 发射/ 接收 放大
DI
I
B型超声的分辨力
• 轴向分辨力：超声束轴线上，能分辨两点间的最小 距离。与波长有关。只有当两点距离大于波长的 1/2时，超声才能分别产生两个回声。 • 侧向分辨力：垂直于轴线平面上，能分辨相邻两点 间的最小距离。与超声束直径有关，只有当超声束 直径小于两点距离时，才能把这两点显示出来。 • 横向分辨力：又称厚度分辨率与侧向分辨力在一平 面上，是相互垂方向轴线上的分辨力。 • 时间分辨力：帧频，显示图象的实时程度。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不同位置的图像进行融合，从而增加显示范围，观 察到目标物的全貌。
30
超声成像模式—其它成像模式
三维（4D）成像：利用二维探头，采集图像并进行 实时图像融合，建立三维图像。
图像采集
三维重构
成像
图像分割 ROI提取
31
超声成像模式—其它成像模式 解剖M型：可以任意角度设置取样线， 可同时比较
多个心肌节段的运动特点 。 彩色M型：更加细微的显示在M取样线上的血流速
）的衍生，信息都是通过自相关算法得到的。
特点：（能量）反映多普勒信号的幅度大小，灵敏度较高， 显示小血管有利。（方差）反映多普勒频移的一致性，直观 反映血流是否存在紊乱。
29
超声成像模式—其它成像模式 梯形成像：开拓线阵探头成像视野，增加显示范围
，基于扫描线偏转（延时）的原理。 宽景成像（ iScape ）：是一种图像融合技术，对
3
超声成像系统
4
超声技术参数
5
公司产品构成
2
超声基础知识—影像设备
MRI
DR ultrasonic
CT
3
超声基础知识—影像设备
4
超声基础知识—影像设备
ECT
5
超声基础知识—影像设备
超声优点
A、应用范围广 B、实时显示 C、对人体无伤害 D、操作比较简便 E、重复性好 F、收费低
超声缺点
A、不能应用到肺、 胃肠含气脏器 B、肥胖病人成像 质量差 C、不能穿透骨骼 D、要达到最好效 果操作者需要经验
介质
体液 空气 肝脏 骨骼 脂肪 肌肉
速度
1480 m/sec 330 m/sec 1550 m/sec 4080 m/sec 1440 m/sec 1568 m/sec
吸收系数
0.002（1MHz） 12.000 (1MHz) 1.000（1MHz） 5.000（1MHz） 0.600（1MHz） 2.300 (1MHz)
1dB/MHz/cm
迈瑞超声产品实用频率 波段为2MHz-10MHz。
14
超声基础知识—小结 哪些器官超声诊断仪无法进行诊断？ 要进行浅表器官检查时，使用高频还是低频？
15
超声成像模式
A型
Amplitude
B型
M型
Brightness
Motion
C型
Color
D型
Doppler
16
超声成像模式—A型成像
特点：二维断面图像， 实时显示组织结构，形 象直观。
19
超声成像模式—B型成像
20
超声成像模式—M型成像
M型：以亮度的强弱显 示组织回波信号的强弱 ，同时在时间轴上展开 以显示这些光点的运动 轨迹，反映一维的组织 结构和运动信息。
特点：一维时间运动曲线 图，主要用于分析心脏和 大血管的运动幅度。
高脉冲波重复频率多普勒（HPRF）
探头在发射一组超声脉冲波之后，不等采样部位的回声信号反回探头
又发射出新的超声脉冲群，这样在一个超声束方向上，沿超声束的不
同深度可有一个以上的采样容积。（综合改进型）
27
超声成像模式—B+C+D成像
28
超声成像模式—其它成像模式 能量、方差多普勒：是彩色多普勒血流成像（CDFI
连续波多普勒（CW）
连续发射和接收超声信号，不同深度出现的血流频移，都被叠加起来 ，不受高速血流限制，所以可检测心脏的高速血流信息，但不能提供 距离信息。（以时间换空间）
脉冲波多普勒（PW）
采用单个换能器以很短的脉冲期发射超声波，在脉冲间歇期内有一“ 可听期”，具有距离选通能力，但不能提供时间信息。（以空间换时 间）
声阻抗
1.492 0.000428
1.648 5.570 1.410 1.684
11
超声基础知识—反射、折射
管壁产生折射伪像
包膜处产生强反射
12
超声基础知识—干涉
干涉产生伪影
由于探头的各晶片振
荡时在开始的一段距
离内产生互相干涉，
形成许多大小不一的
“花瓣”，称为旁瓣
。
13
超声基础知识—衰减
超声波在人体软组织 中的衰减大约
6
超声基础知识—自然界的声音
20Hz
20KHz 超声诊断仪所用波段 1MHz~14MHz
次声波
可听声波
超声波 7
超声基础知识—超声的应用 医学临床诊断学
中用于心脏、血 管、血流和胎儿 心率等诊断。
8
超声基础知识—诊断基础
超声诊断：主要原理是利用超声波在生物组织中的 传播特性，不同的组织与器官具有独特的声像图特 征。
迎向声头血流 乃奎斯特频率极限
24
超声成像模式—真彩与伪彩
25
超声成像模式—D型成像
D型：多普勒成像， 以幅度的不同显示目 标速度的大小，并在 时间轴上展开显示速 度随时间的变化。
特点：可较准确地测量血 流速度，用于检测心脏及 血管的血流动力学状态。
时间轴
速度轴
26
超声成像模式—D型分类
液性结构为无回声暗区。 实质性结构为强弱不等的各种回声。 均质性实质结构为均匀的低回声或等回声。 非均质性结构为混合性回声。 钙化或含气性结构则呈极强回声并伴后方声影。
9

超声基础知识—声像图特征

非
液 性
均 质 性


均 质 性
钙 化
10
超声基础知识—物理特性
超声具有反射、散射、折射、衍射、干涉、衰减、 方向性和多普勒效应等物理特性。
超声产品原理及临床应用知识
2019/6/2
0
迈瑞公司质量方针
以脚踏实地的工作作风，奋斗不息的进 取精神，科学的管理，先进的技术，开 发生产安全、有效、可靠的医疗设备。 使全球更多的用户以合理的价格享受到 世界水平的医疗设备与服务，让社会、 员工和股东共享迈瑞成果。
1
提要
1
超声基础知识
2
超声成像模式
A型：以幅度的高低 显示组织回波信号的 强弱。
特点：一维成像，原理 简单，但对操作者个人 经验依靠性强，容易引 起误诊。
17
超声成像模式—A型成像
运静 动目标止目 标
aa
bb cc
幅
a度
b
c
a b c 时间
a
b c18超声Fra bibliotek像模式—B型成像
B型：以亮度的强弱 显示组织回波信号的 强弱，并采用多声束 扫描法，将各扫描线 组成二维灰度图像。
21
超声成像模式—B+M成像
B+M型：适用于运动脏器，如心脏、血管的探查。
22
超声成像模式—C型成像
C型：彩色血流成像， 在二维图像区域内， 以色彩饱和度的不同 显示目标速度的大小 ，以色彩的颜色显示 速度的方向。
特点：可以直观地显示血 流的动力学状态。
23
超声成像模式—C型成像
逆向声头血流
