煤层底板等高线图制作方法

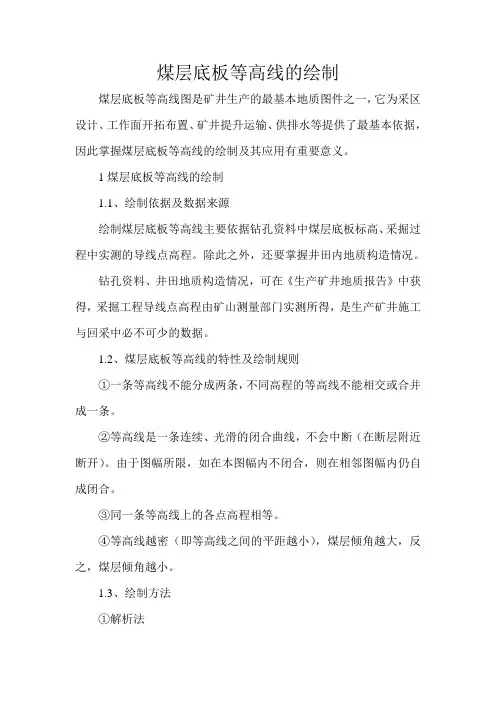

煤层底板等高线的绘制煤层底板等高线图是矿井生产的最基本地质图件之一，它为采区设计、工作面开拓布置、矿井提升运输、供排水等提供了最基本依据，因此掌握煤层底板等高线的绘制及其应用有重要意义。

1煤层底板等高线的绘制1.1、绘制依据及数据来源绘制煤层底板等高线主要依据钻孔资料中煤层底板标高、采掘过程中实测的导线点高程。

除此之外，还要掌握井田内地质构造情况。

钻孔资料、井田地质构造情况，可在《生产矿井地质报告》中获得，采掘工程导线点高程由矿山测量部门实测所得，是生产矿井施工与回采中必不可少的数据。

1.2、煤层底板等高线的特性及绘制规则①一条等高线不能分成两条，不同高程的等高线不能相交或合并成一条。

②等高线是一条连续、光滑的闭合曲线，不会中断（在断层附近断开）。

由于图幅所限，如在本图幅内不闭合，则在相邻图幅内仍自成闭合。

③同一条等高线上的各点高程相等。

④等高线越密（即等高线之间的平距越小），煤层倾角越大，反之，煤层倾角越小。

1.3、绘制方法①解析法如图1中，A、B两点相距51mm，高差25.5m，计算每米高差的平距，即51mm/25.5m=2 mm/m。

A点与-380m等高线高差为5.5m，则-380m等高线与A点平距5.5x2=11 mm，沿A-B线从A点开始量取11mm即为-380m等高线位置点。

同理可得C-D线上-380m等高线。

依次类推，得出-370m、-360m等高线。

此方法应用的前提条件是假定A-B、C-D点之间煤层倾角相等。

而在实际绘制中，常常采用“目测法”进行内插勾绘等高线。

②图解法用一张透明纸，绘出一组等间距的平行线，如图2所示，平行线两端注上0～10数字，将透明纸蒙在A-B连线上，使A点置于8-9线间5.5单位处，然后绕A点旋转透明纸使B点位于6线上，在A-B连线上，将平行线6、7、8线与连线的交点，用针刺于图上，即得到-360m、-370m、-380m等高线。

2煤层底板等高线的应用2.1煤层底板等高线表征了煤层的走向、倾向及形态，即沿等高线的方向为煤层的走向，垂直等高线且由高向低的方向为煤层倾向。

任务二煤层底板等高线图
一、概述
1.概念
将井田范围内的煤层存在一定倾角，用一定的若干水平面将煤层切开，每个平面都会与煤层底板生产交线，即两两平面的交面线。

由于同一水平面标高相等。

我们将不同高程的水平面与煤层底板界面的交线称为煤层底板等高线。

将各条煤层底板等高线，用标高投影的方法，投影到同一水平面上，按照一定比例和规定的线条、符号绘制而成的图纸，称为煤层底板等高线图，某矿井部分煤层底板等高线图如图4-6所示。

图4-6 煤层底板等高线图
2.煤层底板等高线图用途
（1）煤层底板等高线图能清楚反映井田范围内煤层的产状要素及变化情况；能反映出地质构造形态、断层发育情况及其在空间的延伸变化规律；能反映出各种地质构造对煤层的控制和影响。

（2）煤层底板等高线图是编制勘查设计、布置勘查工程、提交地质报告的重要图件之一。

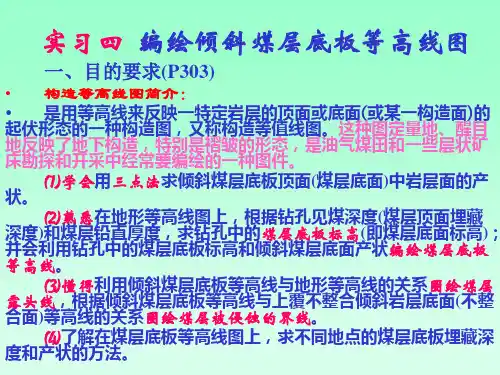

编制煤层底板等高线图一、实习目的掌握煤层底板等高线图的编制方法的步骤。

熟悉不同地质构造在煤层底板底高线图上的表现形式。

二、原理方法1、概述煤田勘探的最终目的，是为了了解煤层的埋藏深藏及其起伏变化，研究煤层的厚度、结构、煤质、储量、水文地质以及其它与开采有关的技木条件，对勘探区作出正确的工业评价，为煤矿企业的设计、建设与开采提供必要的资料，以保证煤炭资源得到合理和顺利地开发。

(1)基求概念煤层底板等高线图，就是用煤层底板等高线来表示煤层在空间的起伏及被断裂的情况，它可以帮助我们了解煤层底板的空间概念，掌握煤层产状和构造的变化。

此外，还能表示古河流冲蚀煤层的界线，煤层尖灭线,岩浆岩分布的界线以及煤种牌号区划界线等，因而在煤炭资源勘探以及煤矿生产中得到广泛应用。

煤系地层形成后，夹在地层中的煤层层面，包括顶面和底面，并不是一个平面，由于受构造变化的影响，大多为一空间曲面，它的起伏与变化，对煤矿生产有很大影响。

同时，煤层底板等高线图编制的好坏，在一定程度上，也会影响对煤田的开发。

在进行普查与勘探时，一般根据孔口标高及煤层底板深度资料可以获得煤层底面各点的标高，把各标高相等的点联结起来，就构成一条等值线，如果我们每隔一定高度 (如50米、100米等)，各选取一条等值线，把它投影到平面上，就成煤层底板等高线图，如图5-1。

该图为一个煤盆构造，为了图示清楚起见，只画出半个煤盆，并表示出煤层顶板和底板的曲面，煤盆中虚线，为煤层底板曲面与水平面的交线，投影到平面上，成为五圈等高线，根据这五圈等高线呈同心圆状和外圈标高值较大这两个特点，很快就可以断定是一个煤盆构造，等高线之间的高差是10米，即h=10。

所以简单地说，同一层面上高度相等的各点联线叫做构造等高线，用构造等高线表示煤层起伏形状的图，称之煤层构造图。

一般常用煤层底面的标高来表示，故称煤层底板等高线图。

图5-1煤层空间曲面在平面上的投影(2)图的种类根据层面选择及投影方法，一般常用煤层底板等高线图。

煤层底板等高线图的绘制原理及方法
煤层底板高线图是煤层底部形态特征的反映，它能彻底显示出煤层底部真实形态特征，可以用于煤层深度预测、脆性评价以及岩心解释等研究。

煤层底板高线图的绘制原理及方法如下：
1、基本原理：在同一深度上，所测取的岩心解释的最小深度即为当前深度的煤层底板等高线；
2、绘图：根据常规岩心解释以及测井资料，以岩心解释的最小深度为基准，从上至下，以直线的方式连接相连的岩心最小深度；
3、调整：根据实际情况，在绘图时可进行细节调整，比如去除无意义和模糊的等高线；
4、横断：横断方法是利用岩心记录中的横断面，由横断面来确定岩芯深度。

从上至下，连接岩心解释最小深度，组成某段距离的煤层底板等高线图横断面；
5、联合：煤层底板高线图的绘制有助于测井图的绘制，根据煤层底部的形态特征，可以预测尖角处的深度以及厚度，从而精细化测井图的绘制；
煤层底板高线图的绘制既受地质需要的驱动，也受测井资料的影响，只有正确的绘制原理和运用方法才能够更好的反映出煤层底部的真实形态特征，从而发挥出它应有的作用。

第二十五讲煤层底板等高线图一．概述1．概念及原理将各煤层底板等高线，用标高投影的方法，投形到同一水平面上，按一定比例和规定的线条、符号绘制而成的图纸称为煤层底板等高线图。

2．主要反映内容煤层产状、地质构造3．用途（1）采区规划（2）储量计算（3）构造预测4．比例1：2000二．煤层产状三要素：走向、倾向、倾角1．煤层走向煤层底板等高线的方向，即为煤层的走向用方位角表示。

2．煤层倾向在水平面内，垂直煤层底板等高线由高到底的方向，即为煤层倾向，用方位角表示，并与走向相差90°。

3．煤层倾角煤层倾斜线与倾斜线之间的夹角即为煤层倾角。

规定：为确保走向的单一性，煤层的走向比煤层的倾向小90°。

三．煤层构造形状1．单斜构造在一定范围内，大致向一个方向倾斜的煤层，称为单斜构造。

2．穹窿构造，盆地构造3．曲构造煤层核部、冀部、轴面、轴线、枢纽4．断层构造（1）断层概念概念：煤层受力后发生断裂并发生明显的相对位移形成的构造形态，标为断层。

（2）断层要素断面、断盘、断面交线、断距。

（3）断层的性质正断层逆断层（4）断层煤层底板等高线的特征正断层煤层底板等高线的特征：煤层底板等高线遇断面交线中断，断面交线之间，等高线缺失。

逆断层煤层底板等高线的特征：煤层底板等高线遇断面交线中断，断面交线之间，等高线重叠。

（5）断距地层断距、水平断距、落差。

落差：断层上下盘同一煤层地板对应点之间的垂直距离，即为落差。

（6）断层产状走向：断面交线上高程相等点的连线方向，即为断层的走向。

倾向：在水平面上，垂直断层走向由高到底的方向，称为断层的倾向。

倾角：断层面与水平面的夹角（最大锐角）。

四、煤层底板等高线图的识读1．单线追索法由图一侧选择一根等高线，观测其变化情况，若等高线弯曲表示有褶曲，若等高线断开表示有断层。

2．划分块段以断面交线为界将煤层分为若干个块段，对每一块段煤层的产状进行分析、判断。

3．整体分析最后再把各个块段联系起来，综合分析，分析有几条断层，每条断层的性质及其与其他构造的相互联系等。
