任务二煤层底板等高线图
一、概述
1.概念
将井田范围内的煤层存在一定倾角，用一定的若干水平面将煤层切开，每个平面都会与煤层底板生产交线，即两两平面的交面线。

由于同一水平面标高相等。

我们将不同高程的水平面与煤层底板界面的交线称为煤层底板等高线。

将各条煤层底板等高线，用标高投影的方法，投影到同一水平面上，按照一定比例和规定的线条、符号绘制而成的图纸，称为煤层底板等高线图，某矿井部分煤层底板等高线图如图4-6所示。

图4-6 煤层底板等高线图
2.煤层底板等高线图用途
（1）煤层底板等高线图能清楚反映井田范围内煤层的产状要素及变化情况；能反映出地质构造形态、断层发育情况及其在空间的延伸变化规律；能反映出各种地质构造对煤层的控制和影响。

（2）煤层底板等高线图是编制勘查设计、布置勘查工程、提交地质报告的重要图件之一。

书山有路勤为径，学海无涯苦作舟
煤炭储量计算方法之等高线法
储量计算方法
(二)等高线法
这种方法是在煤层底板等高线图上求出两相邻等高线间的面积，再计算储量的方法，根据求面积方法不同，又分两种情况：
1.直接计算法(如图2-8-13)
图2-8-13 等高线法计算储量示意图
即根据已知数据，直接计算储量，其公式如下:
式中，Q 为两等高线间煤炭储量，I 为两等高线间中线长度，可用曲线仪或
曲线尺测得;b 为两等高线间的水平投影长度(平距);h 为等高距;m 为煤层平均厚度;d 为煤层平均容重。

这一方法因其按等高线分水平计算和统计储量，也就可以最大限度地满足矿井设计和开采部门的需要，计算方法也较简单，精度较高。

适宜于稳定或较稳定煤层而且构造有明显变化的地区。

2.平均倾角法
该方法主要是想弥补直接计算法中对煤层面积的测定和计算工作比较繁杂的缺陷。

相邻两等高线间煤层的真面积等于该面积的水平投影与两等高线间煤层平均倾角的正割的乘积是这一方法的实质。

推导后的计算公式为：
Q = B x secα x M x d
式中，Q 为欲求两等高线间煤炭储量;B 为两等高线间煤层的水平投影面积; α为计算块段内煤层的平均倾角;M 为计算块段内煤层的平均厚度;d 为计算块段内煤的平均容重。

对于倾角大于60。

的急倾斜煤层，储量计算必须在煤层立面投影图上进。

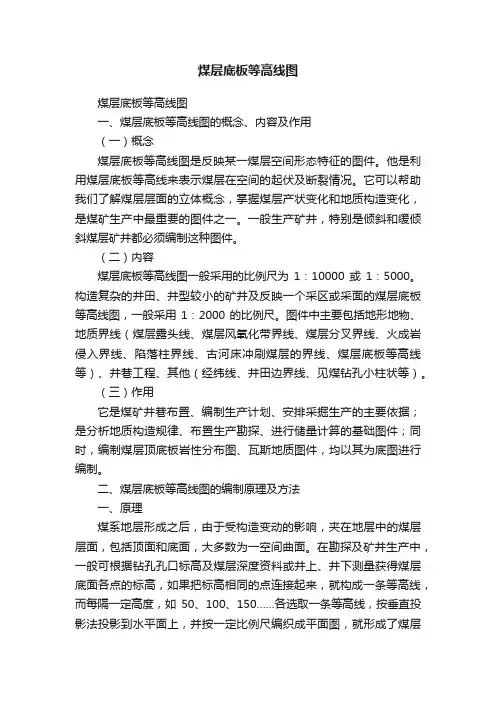

煤层底板等高线图煤层底板等高线图一、煤层底板等高线图的概念、内容及作用（一）概念煤层底板等高线图是反映某一煤层空间形态特征的图件。

他是利用煤层底板等高线来表示煤层在空间的起伏及断裂情况。

它可以帮助我们了解煤层层面的立体概念，掌握煤层产状变化和地质构造变化，是煤矿生产中最重要的图件之一。

一般生产矿井，特别是倾斜和缓倾斜煤层矿井都必须编制这种图件。

（二）内容煤层底板等高线图一般采用的比例尺为1：10000或1：5000。

构造复杂的井田、井型较小的矿井及反映一个采区或采面的煤层底板等高线图，一般采用1：2000的比例尺。

图件中主要包括地形地物、地质界线（煤层露头线、煤层风氧化带界线、煤层分叉界线、火成岩侵入界线、陷落柱界线、古河床冲刷煤层的界线、煤层底板等高线等）、井巷工程、其他（经纬线、井田边界线、见煤钻孔小柱状等）。

（三）作用它是煤矿井巷布置、编制生产计划、安排采掘生产的主要依据；是分析地质构造规律、布置生产勘探、进行储量计算的基础图件；同时，编制煤层顶底板岩性分布图、瓦斯地质图件，均以其为底图进行编制。

二、煤层底板等高线图的编制原理及方法一、原理煤系地层形成之后，由于受构造变动的影响，夹在地层中的煤层层面，包括顶面和底面，大多数为一空间曲面。

在勘探及矿井生产中，一般可根据钻孔孔口标高及煤层深度资料或井上、井下测量获得煤层底面各点的标高，如果把标高相同的点连接起来，就构成一条等高线，而每隔一定高度，如50、100、150……各选取一条等高线，按垂直投影法投影到水平面上，并按一定比例尺编织成平面图，就形成了煤层底板等高线。

当出现断层时，为了要反映断层情况，除要将等高线投影到平面图上外，还要将煤层和断层的交面线投影到平面上。

二、编制方法1．利用地质剖面图编制煤层底板等高线图（1）打方格网并注明经纬线。

按煤层露头大致走向确定指北基线（露头走向与成图的长边一致）。

（2）投放钻探工程及井巷工程。

（3）确定剖面线。

第二十五讲煤层底板等高线图一．概述1．概念及原理将各煤层底板等高线，用标高投影的方法，投形到同一水平面上，按一定比例和规定的线条、符号绘制而成的图纸称为煤层底板等高线图。

2．主要反映内容煤层产状、地质构造3．用途（1）采区规划（2）储量计算（3）构造预测4．比例1：2000二．煤层产状三要素：走向、倾向、倾角1．煤层走向煤层底板等高线的方向，即为煤层的走向用方位角表示。

2．煤层倾向在水平面内，垂直煤层底板等高线由高到底的方向，即为煤层倾向，用方位角表示，并与走向相差90°。

3．煤层倾角煤层倾斜线与倾斜线之间的夹角即为煤层倾角。

规定：为确保走向的单一性，煤层的走向比煤层的倾向小90°。

三．煤层构造形状1．单斜构造在一定范围内，大致向一个方向倾斜的煤层，称为单斜构造。

2．穹窿构造，盆地构造3．曲构造煤层核部、冀部、轴面、轴线、枢纽4．断层构造（1）断层概念概念：煤层受力后发生断裂并发生明显的相对位移形成的构造形态，标为断层。

（2）断层要素断面、断盘、断面交线、断距。

（3）断层的性质正断层逆断层（4）断层煤层底板等高线的特征正断层煤层底板等高线的特征：煤层底板等高线遇断面交线中断，断面交线之间，等高线缺失。

逆断层煤层底板等高线的特征：煤层底板等高线遇断面交线中断，断面交线之间，等高线重叠。

（5）断距地层断距、水平断距、落差。

落差：断层上下盘同一煤层地板对应点之间的垂直距离，即为落差。

（6）断层产状走向：断面交线上高程相等点的连线方向，即为断层的走向。

倾向：在水平面上，垂直断层走向由高到底的方向，称为断层的倾向。

倾角：断层面与水平面的夹角（最大锐角）。

四、煤层底板等高线图的识读1．单线追索法由图一侧选择一根等高线，观测其变化情况，若等高线弯曲表示有褶曲，若等高线断开表示有断层。

2．划分块段以断面交线为界将煤层分为若干个块段，对每一块段煤层的产状进行分析、判断。

3．整体分析最后再把各个块段联系起来，综合分析，分析有几条断层，每条断层的性质及其与其他构造的相互联系等。
