《输变电工程建设标准强制性条文实施管理规程》宣教课件-PPT精品文档

ICS29.240 Q/GDW国家电网公司企业标准Q/GDW 10248.1—2016代替 Q/GDW 248.1—2008 输变电工程建设标准强制性条文实施管理规程第1 部分：通则Management regulation for enforcing the compulsory provisions of standards oftransformer substation engineering constructionPart 1:General rules2016 -12 -22 发布2016 - 12 - 22 实施国家电网公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 强制性条文的实施 (1)3.1 基本规定 (1)3.2 强制性条文实施准备 (1)3.3 强制性条文的执行 (2)3.4 强制性条文执行情况的检查 (3)3.5 强制性条文执行情况的核查 (4)编制说明 (5)前言为加强国家电网公司输变电工程建设过程控制，强化质量安全责任，规范质量安全行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本部分。

《输变电工程建设标准强制性条文实施管理规程》标准分为8个部分：——第1部分：通则；——第2部分：变电（换流）站建筑工程设计；——第3部分：变电（换流）站建筑工程施工；——第4部分：变电（换流）站电气工程设计；——第5部分：变电（换流）站电气工程施工；——第6部分：输电线路工程设计；——第7部分：输电线路工程施工；——第8部分：输变电工程施工安全。

本部分为《输变电工程建设标准强制性条文实施管理规程》标准的第1部分。

本部分代替Q/GDW 248.1—2008,与Q/GDW 248.1—2008 相比,主要技术性差异如下:——修改了强制性条文执行、检查及强制性条文汇总方式；——增加了编制强制性条文执行计划表时，识别强制性条文执行条号的规定。

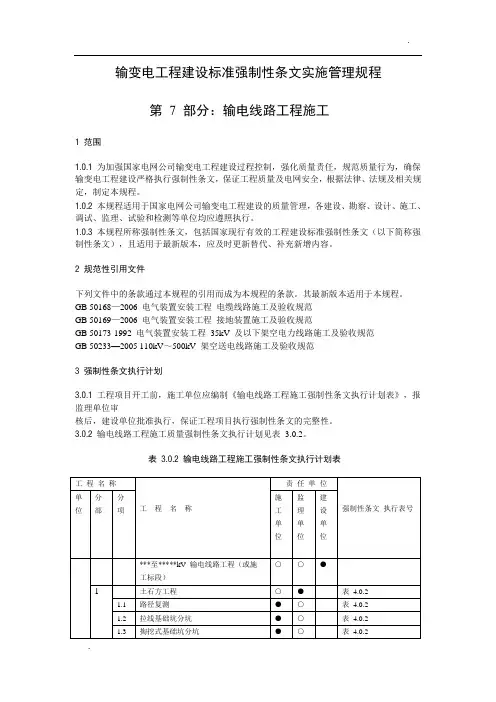

输变电工程建设标准强制性条文实施管理规程第7部分：输电线路工程施工1范围1.0.1为加强国家电网公司输变电工程建设过程控制，强化质量责任，规范质量行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本规程。

1.0.2本规程适用于国家电网公司输变电工程建设的质量管理，各建设、勘察、设计、施工、调试、监理、试验和检测等单位均应遵照执行。

1.0.3本规程所称强制性条文，包括国家现行有效的工程建设标准强制性条文（以下简称强制性条文），且适用于最新版本，应及时更新替代、补充新增内容。

2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

其最新版本适用于本规程。

GB 50168—2006 电气装置安装工程电缆线路施工及验收规范GB 50169—2006 电气装置安装工程接地装置施工及验收规范GB 50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50233—2005 110kV～500kV架空送电线路施工及验收规范3强制性条文执行计划3.0.1工程项目开工前，施工单位应编制《输电线路工程施工强制性条文执行计划表》，报监理单位审核后，建设单位批准执行，保证工程项目执行强制性条文的完整性。

3.0.2输电线路工程施工质量强制性条文执行计划见表3.0.2。

表 3.0.2输电线路工程施工强制性条文执行计划表4施工准备4.0.1本条适用于工程开工前施工准备强制性条文的执行、记录。

4.0.2工程开工前施工准备强制性条文执行见表4.0.2。

表 4.0.2开工前施工准备强制性条文执行记录表5基础工程施工5.1基础工程开工前5.1.1本条适用于基础工程开工前施工强制性条文的执行、记录。

5.1.2基础工程开工前施工强制性条文执行见表5.1.2。

表 5.1.2基础工程开工前强制性条文执行记录表5.2基础工程施工5.2.1本条适用于基础工程施工质量强制性条文的执行、记录。

6.2.2 发电厂的楼梯、平台、坑池和孔洞等周围，均应设置栏 杆或盖板。楼梯、平台均应采取防滑措施。
《条例》规定：不执行工程建设强制性标准就 是违法，同时，根据不执行强制性标准所造成 后果的严重程度，规定了相应的处罚措施。
六、《强制性条文》的执行要求
2. 《电力建设安全工作规程 第1部分：火力 发电厂》DL5009.1—2002
在2000版中，按1992版标准进行了摘录，由 于该标准2002版颁发时已明确为强制性标准。 因此，本次没有进行条文摘录，按整个标准全 部为强制性执行。该规程主要为规定电力建设 过程中的安全事项，涉及设计、施工、安装、 调试和试运行等各个环节，是指导我们电力建 设安全工作最主要的强制性行业标准之一。
相关支持性材料名
执行情况
称（编号）
结论
施工单位：（章） 项目技术负责人：
监理单位：（章） 总监理师：
七.执行《强制性条文》的参考做法
××专业工程质量强制性条文执行问题通知单
单位工 程名称
分部工程名称
限期完成 日期
主送单 位
抄送单位
编号：
经检查发现，存在如下问题，请按期解决。
序号
单位 （章）
检查人 ：
2、具体项目（合同规定的项目） 3、具体专业（土建、汽机、锅炉、焊接等）
七.执行《强制性条文》的参考做法
1.《强制性条文》组织机构： 建设（施工、施工）单位（红头文件）下发执行 组 长：主管生产领导（副总经理或总工程师） 副 组 长：公司副总工程师或质量主管部门领导 成 员： 各项目生产经理或总工程师 公司成立监督检查组下设办公室，作为技术标 准执行情况监督检查管理机构，办公室设在XXX部 门，XXX部门是技术标准执行情况监督检查归口管 理部门。

输变电工程建设标准强制性条文实施管理规程第7部分：输电线路工程施工1范围1.0.1为加强国家电网公司输变电工程建设过程控制，强化质量责任，规范质量行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本规程。

1.0.2本规程适用于国家电网公司输变电工程建设的质量管理，各建设、勘察、设计、施工、调试、监理、试验和检测等单位均应遵照执行。

1.0.3本规程所称强制性条文，包括国家现行有效的工程建设标准强制性条文（以下简称强制性条文），且适用于最新版本，应及时更新替代、补充新增内容。

2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

其最新版本适用于本规程。

GB 50168—2006 电气装置安装工程电缆线路施工及验收规范GB 50169—2006 电气装置安装工程接地装置施工及验收规范GB 50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50233—2005 110kV～500kV架空送电线路施工及验收规范3强制性条文执行计划3.0.1工程项目开工前，施工单位应编制《输电线路工程施工强制性条文执行计划表》，报监理单位审核后，建设单位批准执行，保证工程项目执行强制性条文的完整性。

3.0.2输电线路工程施工质量强制性条文执行计划见表3.0.2。

表 3.0.2输电线路工程施工强制性条文执行计划表4施工准备4.0.1本条适用于工程开工前施工准备强制性条文的执行、记录。

4.0.2工程开工前施工准备强制性条文执行见表4.0.2。

表 4.0.2开工前施工准备强制性条文执行记录表5基础工程施工5.1基础工程开工前5.1.1本条适用于基础工程开工前施工强制性条文的执行、记录。

5.1.2基础工程开工前施工强制性条文执行见表5.1.2。

表 5.1.2基础工程开工前强制性条文执行记录表5.2基础工程施工5.2.1本条适用于基础工程施工质量强制性条文的执行、记录。
