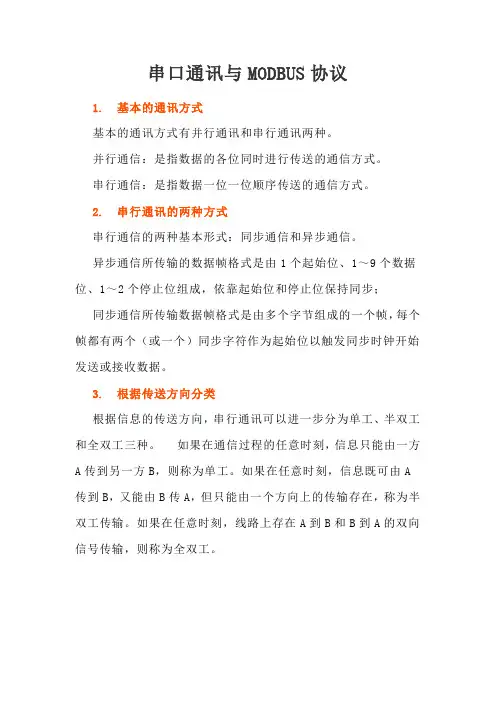

串口通讯与MODBUS协议1. 基本的通讯方式基本的通讯方式有并行通讯和串行通讯两种。

并行通信：是指数据的各位同时进行传送的通信方式。

串行通信：是指数据一位一位顺序传送的通信方式。

2. 串行通讯的两种方式串行通信的两种基本形式：同步通信和异步通信。

异步通信所传输的数据帧格式是由1个起始位、1～9个数据位、1～2个停止位组成，依靠起始位和停止位保持同步；同步通信所传输数据帧格式是由多个字节组成的一个帧，每个帧都有两个（或一个）同步字符作为起始位以触发同步时钟开始发送或接收数据。

3. 根据传送方向分类根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。

如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。

如果在任意时刻，信息既可由A 传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。

如果在任意时刻，线路上存在A到B和B到A的双向信号传输，则称为全双工。

4. 串行通讯接口串行通讯物理接口按电气标准及协议来分包括RS-232、RS-422、RS485等，这里主要讲一些最常用的RS485接口。

5. RS485接口电路作为一个经常被应用到的SP485R芯片的示范电路，可以被直接嵌入实际的RS-485应用电路中。

微处理器的标准串行口通过RXD 直接连接SP485R 芯片的RO 引脚，通过TXD直接连接SP485R 芯片的DI 引脚。

由微处理器输出的R/D 信号直接控制SP485R 芯片的发送器/接收器使能：R/D 信号为“1”，则SP485R 芯片的发送器有效，接收器禁止，此时微处理器可以向RS-485 总线发送数据字节；R/D 信号为“0”，则SP485R 芯片的发送器禁止，接收器有效，此时微处理器可以接收来自RS-485 总线的数据字节。

此电路中，任一时刻SP485R 芯片中的“接收器”和“发送器”只能够有1 个处于工作状态。

连接至A 引脚的上拉电阻R7、连接至B 引脚的下拉电阻R8 用于保证无连接的SP485R芯片处于空闲状态，提供网络失效保护，以提高RS-485 节点与网络的可靠性。

modbus的实现方式
Modbus 是一种通信协议，用于在各种设备之间进行数据传输
和通信。

它支持多种不同的物理层和传输方式，以下是常见的几种实现方式：
1. 串口实现：Modbus 最常见的实现方式之一是使用串行通信
接口（比如 RS-232 或 RS-485）进行通信。

在这种情况下，Modbus 数据通过物理线缆传输。

2. 以太网实现：Modbus TCP/IP 是在以太网上基于 TCP/IP 协
议栈的一种变体。

通过使用以太网接口和 IP 地址，可以实现
远程设备之间的 Modbus 通信。

3. 无线实现：Modbus 也可以使用无线通信技术进行实现，比
如使用 Wi-Fi 或蓝牙等无线技术。

这种方式对于需要无线连接
的远程设备非常有用。

4. USB 实现：一些设备支持通过 USB 接口进行 Modbus 通信。

这种方式往往更加便捷，因为其具有高速传输和即插即用的特点。

无论使用哪种实现方式，Modbus 协议的结构和功能都是相同的。

选择实现方式取决于具体的设备和应用需求。

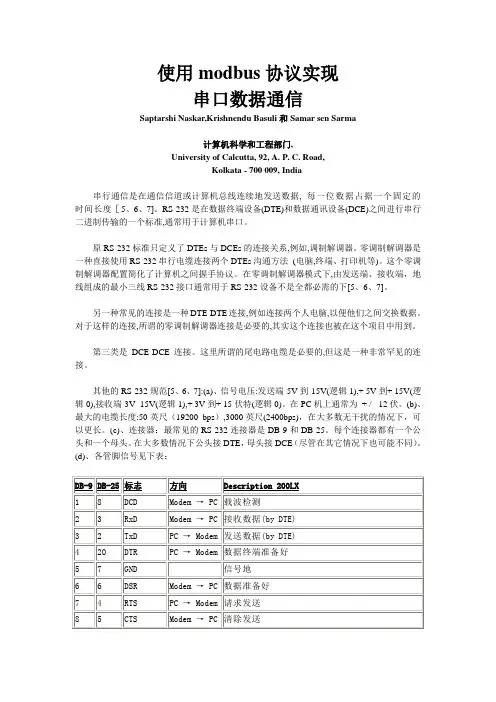

使用modbus协议实现串口数据通信Saptarshi Naskar,Krishnendu Basuli和Samar sen Sarma计算机科学和工程部门,University of Calcutta, 92, A. P. C. Road,Kolkata - 700 009, India串行通信是在通信信道或计算机总线连续地发送数据,每一位数据占据一个固定的时间长度［5、6、7]。

RS-232是在数据终端设备(DTE)和数据通讯设备(DCE)之间进行串行二进制传输的一个标准,通常用于计算机串口。

原RS-232标准只定义了DTEs与DCEs的连接关系,例如,调制解调器。

零调制解调器是一种直接使用RS-232串行电缆连接两个DTEs沟通方法(电脑,终端、打印机等)。

这个零调制解调器配置简化了计算机之间握手协议。

在零调制解调器模式下,由发送端、接收端，地线组成的最小三线RS-232接口通常用于RS-232设备不是全都必需的下[5、6、7]。

另一种常见的连接是一种DTE-DTE连接,例如连接两个人电脑,以便他们之间交换数据。

对于这样的连接,所谓的零调制解调器连接是必要的,其实这个连接也被在这个项目中用到。

第三类是DCE-DCE连接。

这里所谓的尾电路电缆是必要的,但这是一种非常罕见的连接。

其他的RS-232规范[5、6、7]:(a)、信号电压:发送端-5V到-15V(逻辑1),+ 5V到+ 15V(逻辑0),接收端-3V -15V(逻辑1),+ 3V到+ 15伏特(逻辑0)。

在PC机上通常为+ / - 12伏。

(b)、最大的电缆长度:50英尺（19200 bps）,3000英尺(2400bps)，在大多数无干扰的情况下，可以更长。

(c)、连接器：最常见的RS-232连接器是DB-9和DB-25。

每个连接器都有一个公头和一个母头。

在大多数情况下公头接DTE，母头接DCE（尽管在其它情况下也可能不同）。

(d)、各管脚信号见下表：DCD，DTR，DSR，RTS和CTS就是所谓的握手线，用于设备之间互相交换状态信息。

Modbus通讯协议与4851. 什么是Modbus通讯协议？Modbus通讯协议是一种用于串行通信的协议，常用于工业自动化领域中的设备间通讯。

该协议设计简单、易于实现，因此被广泛应用于工业现场中。

Modbus协议支持多种物理介质，包括串口（如RS-232、RS-485）和以太网（如TCP/IP），其中，Modbus-RTU和Modbus-TCP是较为常见的两种实现方式。

2. 485总线介绍485总线是一种串行通信标准，广泛用于远距离数据传输。

它能实现多个设备通过同一条总线进行通信，且可实现传输距离高达1200米，通信速率可达到10 Mb/s。

相较于RS-232，RS-485是一个全双工的通信接口，并且支持多主设备，能够同时连接多个设备，使多个设备能够实现互相通信。

3. Modbus-RTU协议Modbus-RTU是一种基于二进制的Modbus协议实现方式，主要用于串口通信。

以下是Modbus-RTU常用的帧格式：起始符地址功能码数据区 CRC校验其中，起始符为11位的低电平信号，用于起始帧的标识，地址为设备的唯一标识符，功能码表示操作的具体功能，数据区包含要发送或接收的数据，CRC校验用于验证数据的完整性。

Modbus-RTU支持多种功能码，包括读取单个寄存器、读取多个寄存器、写单个寄存器等。

其通信速率可根据设备需要进行设置。

4. Modbus-TCP协议Modbus-TCP是Modbus协议的一种基于以太网的实现方式。

它使用常用的TCP/IP网络进行通信，能够实现高速、可靠的数据传输。

Modbus-TCP与Modbus-RTU相比，最明显的区别是使用了不同的物理介质和通信协议。

Modbus-TCP通过以太网进行数据传输，其帧格式与Modbus-RTU有所不同。

Modbus-TCP协议使用了标准的TCP/IP协议作为传输层协议，因此具有较高的灵活性和互操作性。

它可以与现有的以太网基础设施无缝集成，并且支持在局域网或广域网上进行远程数据传输。
