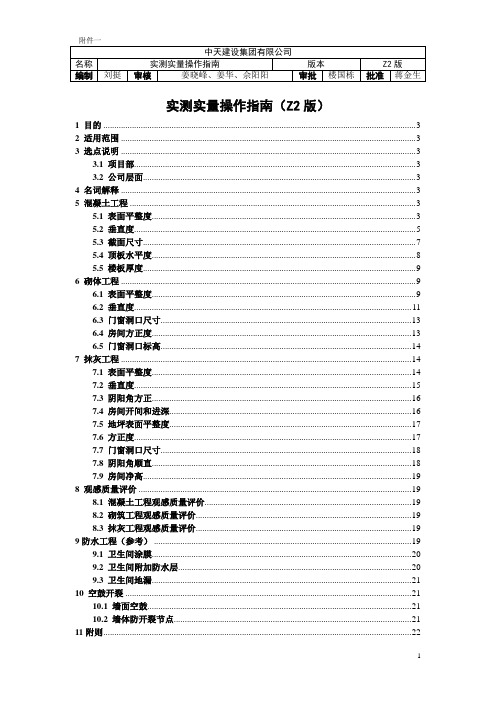

编制刘挺审核姜晓峰、姜华、佘阳阳审批楼国栋批准蒋金生实测实量操作指南（Z2版）1 目的 (3)2 适用范围 (3)3 选点说明 (3)3.1 项目部 (3)3.2 公司层面 (3)4 名词解释 (3)5 混凝土工程 (3)5.1 表面平整度 (3)5.2 垂直度 (5)5.3 截面尺寸 (7)5.4 顶板水平度 (8)5.5 楼板厚度 (9)6 砌体工程 (9)6.1 表面平整度 (9)6.2 垂直度 (11)6.3 门窗洞口尺寸 (13)6.4 房间方正度 (13)6.5 门窗洞口标高 (14)7 抹灰工程 (14)7.1 表面平整度 (14)7.2 垂直度 (15)7.3 阴阳角方正 (16)7.4 房间开间和进深 (16)7.5 地坪表面平整度 (17)7.6 方正度 (17)7.7 门窗洞口尺寸 (18)7.8 阴阳角顺直 (18)7.9 房间净高 (19)8 观感质量评价 (19)8.1 混凝土工程观感质量评价 (19)8.2 砌筑工程观感质量评价 (19)8.3 抹灰工程观感质量评价 (19)9防水工程（参考） (19)9.1 卫生间涂膜 (20)9.2 卫生间附加防水层 (20)9.3 卫生间地漏 (21)10 空鼓开裂 (21)10.1 墙面空鼓 (21)10.2 墙体防开裂节点 (21)11附则 (22)编制刘挺审核姜晓峰、姜华、佘阳阳审批楼国栋批准蒋金生11.1 权重分配 (22)11.2 评分说明 (22)11.3 单体验收 (22)11.4 季度检查 (22)编制刘挺审核姜晓峰、姜华、佘阳阳审批楼国栋批准蒋金生实测实量操作指南（Z2版）1 目的为了规范、统一工程实体质量评价方法，直观、清晰反映工程实体质量水平，特制订本操作指南。
2 适用范围本细则适用于中天建设集团内所有在建工程。
3 选点说明3.1 项目部要求项目部对每个楼层每个测量点进行测量，覆盖率100%。
3.2 公司层面3.2.1 若所测工程为一个单体工程，则抽取3层进行测量评价，要求3层上中下均匀分布主体工程，每层测量总量1/3的测量点。

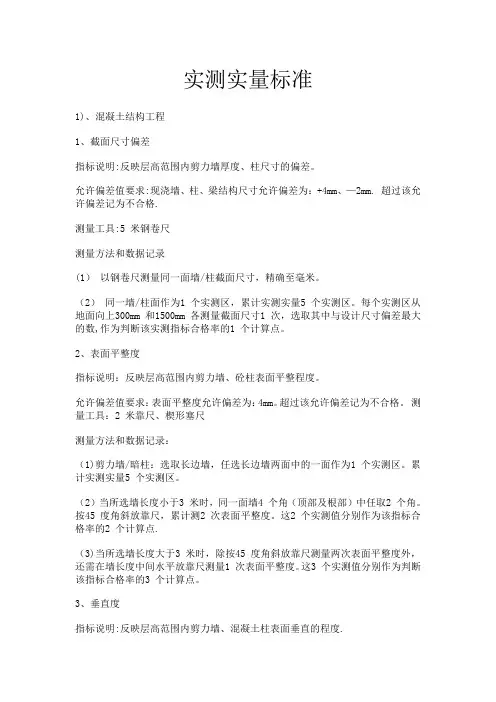

实测实量标准1)、混凝土结构工程1、截面尺寸偏差指标说明:反映层高范围内剪力墙厚度、柱尺寸的偏差。
允许偏差值要求:现浇墙、柱、梁结构尺寸允许偏差为：+4mm、—2mm. 超过该允许偏差记为不合格.测量工具:5 米钢卷尺测量方法和数据记录(1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
（2）同一墙/柱面作为1 个实测区，累计实测实量5 个实测区。
每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1 次，选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1 个计算点。
2、表面平整度指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
允许偏差值要求：表面平整度允许偏差为：4mm。
超过该允许偏差记为不合格。
测量工具：2 米靠尺、楔形塞尺测量方法和数据记录：（1)剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1 个实测区。
累计实测实量5 个实测区。
（2）当所选墙长度小于3 米时，同一面墙4 个角（顶部及根部）中任取2 个角。
按45 度角斜放靠尺，累计测2 次表面平整度。
这2 个实测值分别作为该指标合格率的2 个计算点.（3)当所选墙长度大于3 米时，除按45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1 次表面平整度。
这3 个实测值分别作为判断该指标合格率的3 个计算点。
3、垂直度指标说明:反映层高范围内剪力墙、混凝土柱表面垂直的程度.允许偏差值要求：垂直度允许偏差为：4mm（层高≦5m）、5mm(层高﹥5m）。
超过该允许偏差记为不合格.测量工具：2 米靠尺测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1 个实测区。
累计实测实量5 个实测区。
(2）当墙长度小于3 米时，同一面墙距两端头竖向阴阳角300mm 位置，分别按以下原则实测2 次：一是靠尺顶端接触到上部混凝土顶板位置时测1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度,这2 个实测值分别作为判断该实测指标合格率的2 个计算点。
实测实量各项要求第十二章工程质量管控一、实测实量验收标准第一条普通混凝土结构钢筋工程实测实量验收标准1、检查内容：钢筋搭接位置、搭接长度；主筋随意切割、主筋位移；板负弯矩钢筋；钢筋骨架有效高度；保护层。
2、检查数量：（1）受力钢筋间距：随机抽取不少于施工部位的1/3构件；（2）主筋随意切割、主筋位移：全数检查；（3）钢筋骨架有效高度：支座处、悬挑结构；（4）受力钢筋保护层：随机抽取不少于施工部位的1/3构件。
3、检查方法：钢尺检查。
4、质量要求：（1）受力钢筋间距：允许偏差±10mm；（2）主筋严禁随意切割；（3）钢筋骨架宽、高：允许偏差±5mm，长度：允许偏差±10mm；（4）受力钢筋保护层厚度：允许偏差基础±10mm，柱梁±5mm，板墙壳±3mm。
第二条普通混凝土结构模板工程实测实量验收标准1、模板安装检查数量：（1）模板内垃圾：全数检查；（2）标高、轴线：随机抽取不少于施工部位的1/3。
2、检查内容：模板内垃圾、标高、轴线。
3、检查方法：水准仪、经纬仪、钢尺、靠尺、塞尺、拉线检查。
4、质量要求：（1）模板内严禁有垃圾；（2）标高、轴线：允许偏差±5mm。
5、模板拆除：严格执行根据同条件养护试块检测强度作为拆模依据的制度，同时按规范严格控制拆模混凝土强度要求，严禁无拆模申请而提前拆除水平结构模板行为。
对于无拆模申请和拆模试块报告而强制性进行模块拆除，一经发现按5000元/次进行处罚。
对于拆模试块强度不足而强制性进行模板拆除，按照每低一个百分点100元的标准进行处罚。
底模拆除时的混凝土强度要求拆除后的混凝土温度与环境温度差大于20℃时，拆模后的混凝土表面应及时覆盖，使其缓慢冷却。
拆模后严格禁止使用干水泥抹面，如发现干水泥抹面按照500元/处的标准进行处罚。
第三条普通混凝土结构混凝土工程实测实量验收标准1、检查方法：（1）垂直度的测量：尺子摆放在距阴阳角10cm地方，小于3.5m层高的墙面，尺子上端距顶板10cm(若存在水平接缝的骑跨水平缝);大于3.5m层高的墙面，尺子底部矩地面50cm。
石材表面平整度实测实量
1.1.1. 指标说明：反映层高范围内饰面砖墙体表面平整程度。
1.1.
2. 合格标准：瓷砖墙面[0，3]mm；光面石材墙面[0，2]mm；木质墙面[0，
1]mm
1.1.3. 测量工具：2米靠尺、楔形塞尺
1.1.4. 测量方法和数据记录：
（1）每一套房内厨房、卫生间、阳台或露台的同一面墙都可以作为1个实测区，累计实测实量6个实测区。
如该套房内还有石材或木质墙面，则各增加3
个实测区。
（2）各墙面顶部或根部4个角中，取左上及右下2个角按45度角斜放靠尺分别测量1次。
2次测量值作为判断该实测指标合格率的2个计算点。
（3）所选2套房中表面平整度的实测区不满足6个时，需增加实测套房数。
1.1.5. 示例：
平整度测量示意。
砌体实测实量内容标准及方法一、垂直度。
砌体垂直度可是个很重要的指标呢。
标准就是每层垂直度允许偏差是5毫米哦。
那怎么测呢？咱可以用2米靠尺还有塞尺。
把靠尺紧紧地贴在砌体墙面上，看靠尺和墙面之间的缝隙，要是缝隙大了，那就说明垂直度有问题啦。
这就像看一个人站得直不直一样，要是歪歪扭扭的，肯定不行咯。
二、平整度。
平整度的标准是8毫米哦。
测量的时候呀，还是用2米靠尺和塞尺。
靠尺沿着墙面水平方向放置，塞尺去测靠尺和墙面的缝隙大小。
想象一下墙面就像一张纸，要是坑坑洼洼的，那肯定不平整啦。
这就好比女孩子化妆，脸要是不平整，粉底都不好涂匀呢。
三、灰缝。
灰缝的标准可讲究啦。
灰缝厚度一般是8 - 12毫米。
咱得用尺去量一量灰缝的宽度。
灰缝就像是砌体的小关节一样，太宽或者太窄都会影响砌体的牢固性。
如果灰缝不均匀，就像人的牙齿参差不齐，多难看呀，而且还不健康呢。
四、门窗洞口尺寸。
门窗洞口尺寸那得按照设计要求来哦。
一般允许偏差是±5毫米。
测量的时候就用卷尺量洞口的高度和宽度。
这就好比给门窗做一个合适的“家”，要是这个“家”大小不合适，门窗住着也不舒服呀。
五、墙体顶面标高。
墙体顶面标高允许偏差是±15毫米呢。
可以用水准仪或者拉线、尺量的方法。
这就像给砌体的头顶定一个高度标准，要是高了或者低了，和别的砌体搭配起来就不协调啦，就像一群人排队，有个特别高或者特别矮的，看着就很奇怪。
砌体实测实量虽然看起来有点麻烦，但是这可是保证砌体质量的关键步骤呢。
就像照顾小宝贝一样，每个细节都得注意到，这样建出来的房子才牢固、美观，大家住着才安心呀。
实测实量技术规范一、混凝土结构工程检查标准依据（砼结构）GB50204—2015 《混凝土结构工程施工质量验收规范》1、截面尺寸偏差(砼结构）指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
合格标准：截面尺寸偏差[－5，8］mm.测量工具：5m 钢卷尺。
测量方法和数据记录：a)以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米；b）同一墙/柱面作为 1 个实测区，每个实测区从地面向上 300mm 和 1500mm 各测量截面尺寸 1 次。
墙柱截面尺寸测量示意图图 1 墙柱截面尺寸测量示意图2、表面平整度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
合格标准：[0，8]mm。
测量工具：2m 靠尺、楔形塞尺。
测量方法和数据记录：a）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区.累计实测实量 8 个实测区、32 个测点进行计算；b）当所选墙长度小于 3m 时，同一面墙 4 个角（顶部及根部）中取左上及右下 2个角。
按 45 度角斜放靠尺，累计测 2 次表面平整度，跨洞口部位必测。
这 2个实测值分别作为该指标合格率的 2 个计算点；c）当所选墙长度大于 3m 时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。
跨洞口部位必测。
这 3 个实测值分别作为判断该指标合格率的 3 个计算点；d）跨洞口部位必测。
实测时在洞口 45 度斜交叉测 1 尺，该实测值作为新增实测指标合格率的 1 个计算点;e）砼柱：可以不测表面平整度。
平整度测量示意图图 2 平整度测量示意图3、垂直度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
合格标准：［0，10]mm。
测量工具:2m 靠尺。
测量方法和数据记录：a）剪力墙:任取长边墙的一面作为 1 个实测区。
累计实测实量 7 个实测区、21 个测点作为计算点；b）当墙长度小于 3m 时，同一面墙距两端头竖向阴阳角约 300mm 位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度.砼墙体洞口一侧为垂直度必测部位。
瓷砖实测实量标准一、尺寸偏差1.测量工具：卡尺、卷尺。
2.测量方法：随机抽取不同型号的瓷砖各5片，用卡尺测量其长、宽、厚度，取平均值；卷尺用于测量瓷砖的包装尺寸。
3.合格标准：尺寸偏差在±1mm以内，包装尺寸与标识一致。
二、表面平整度1.测量工具：水平尺、塞尺。
2.测量方法：将瓷砖放置在水平面上，用水平尺测量表面是否水平；塞尺用于测量表面平整度，塞尺插入缝隙不得超过2mm。
3.合格标准：表面平整度在±0.5mm以内，无空鼓、翘角现象。
三、阴阳角方正度1.测量工具：角尺、塞尺。
2.测量方法：随机抽取不同型号的瓷砖各5片，用角尺测量阴阳角是否方正；塞尺用于测量阴阳角方正度，塞尺插入缝隙不得超过2mm。
3.合格标准：阴阳角方正度在±1mm以内，无大小头现象。
四、垂直度1.测量工具：垂直检测尺。
2.测量方法：随机抽取不同型号的瓷砖各5片，将瓷砖立在平面上，紧靠固定垂直检测尺进行测量。
3.合格标准：垂直度在±1mm以内，无倾斜现象。
五、耐磨性1.测量工具：砂纸、橡皮擦。
2.测量方法：用砂纸摩擦瓷砖表面，并用橡皮擦擦拭干净，观察表面是否磨损。
3.合格标准：表面无明显磨损痕迹。
六、抗冲击性1.测量工具：铁球、胶带。
2.测量方法：将瓷砖放在平面上，用铁球从一定高度自由落体冲击瓷砖表面，并用胶带粘贴冲击点，重复3-5次；观察瓷砖表面是否破碎或开裂。
3.合格标准：表面无破碎或开裂现象。
七、防滑性1.测量工具：摩擦系数仪。
2.测量方法：用摩擦系数仪测量瓷砖表面的摩擦系数，一般摩擦系数应在0.5以上。
3.合格标准：摩擦系数在0.5以上，防滑性能良好。
八、耐污性1.测量工具：墨水、布。
2.测量方法：将墨水滴在瓷砖表面，用布擦拭干净，观察墨水是否留下痕迹。
也可采用市面上的常规耐污试验剂进行测试。
3.合格标准：表面无明显耐污痕迹（墨水等）。
