实测实量各项要求第十二章工程质量管控一、实测实量验收标准第一条普通混凝土结构钢筋工程实测实量验收标准1、检查内容：钢筋搭接位置、搭接长度；主筋随意切割、主筋位移；板负弯矩钢筋；钢筋骨架有效高度；保护层。
2、检查数量：（1）受力钢筋间距：随机抽取不少于施工部位的1/3构件；（2）主筋随意切割、主筋位移：全数检查；（3）钢筋骨架有效高度：支座处、悬挑结构；（4）受力钢筋保护层：随机抽取不少于施工部位的1/3构件。
3、检查方法：钢尺检查。
4、质量要求：（1）受力钢筋间距：允许偏差±10mm；（2）主筋严禁随意切割；（3）钢筋骨架宽、高：允许偏差±5mm，长度：允许偏差±10mm；（4）受力钢筋保护层厚度：允许偏差基础±10mm，柱梁±5mm，板墙壳±3mm。
第二条普通混凝土结构模板工程实测实量验收标准1、模板安装检查数量：（1）模板内垃圾：全数检查；（2）标高、轴线：随机抽取不少于施工部位的1/3。
2、检查内容：模板内垃圾、标高、轴线。

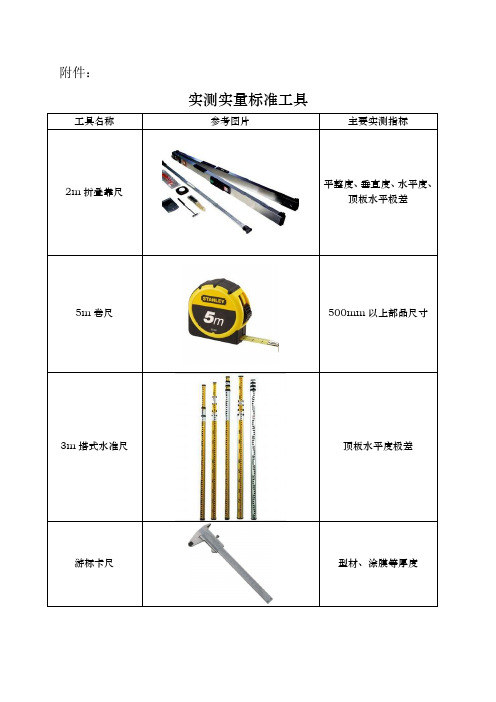

3、检查方法：水准仪、经纬仪、钢尺、靠尺、塞尺、拉线检查。
4、质量要求：（1）模板内严禁有垃圾；（2）标高、轴线：允许偏差±5mm。
5、模板拆除：严格执行根据同条件养护试块检测强度作为拆模依据的制度，同时按规范严格控制拆模混凝土强度要求，严禁无拆模申请而提前拆除水平结构模板行为。
对于无拆模申请和拆模试块报告而强制性进行模块拆除，一经发现按5000元/次进行处罚。
对于拆模试块强度不足而强制性进行模板拆除，按照每低一个百分点100元的标准进行处罚。
底模拆除时的混凝土强度要求拆除后的混凝土温度与环境温度差大于20℃时，拆模后的混凝土表面应及时覆盖，使其缓慢冷却。
拆模后严格禁止使用干水泥抹面，如发现干水泥抹面按照500元/处的标准进行处罚。
第三条普通混凝土结构混凝土工程实测实量验收标准1、检查方法：（1）垂直度的测量：尺子摆放在距阴阳角10cm地方，小于3.5m层高的墙面，尺子上端距顶板10cm(若存在水平接缝的骑跨水平缝);大于3.5m层高的墙面，尺子底部矩地面50cm。
实测实量技术规范一、混凝土结构工程检查标准依据（砼结构）GB50204—2015 《混凝土结构工程施工质量验收规范》1、截面尺寸偏差(砼结构）指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
合格标准：截面尺寸偏差[－5，8］mm.测量工具：5m 钢卷尺。
测量方法和数据记录：a)以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米；b）同一墙/柱面作为 1 个实测区，每个实测区从地面向上 300mm 和 1500mm 各测量截面尺寸 1 次。
墙柱截面尺寸测量示意图图 1 墙柱截面尺寸测量示意图2、表面平整度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
合格标准：[0，8]mm。
测量工具：2m 靠尺、楔形塞尺。
测量方法和数据记录：a）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区.累计实测实量 8 个实测区、32 个测点进行计算；b）当所选墙长度小于 3m 时，同一面墙 4 个角（顶部及根部）中取左上及右下 2个角。
按 45 度角斜放靠尺，累计测 2 次表面平整度，跨洞口部位必测。
这 2个实测值分别作为该指标合格率的 2 个计算点；c）当所选墙长度大于 3m 时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。
跨洞口部位必测。
这 3 个实测值分别作为判断该指标合格率的 3 个计算点；d）跨洞口部位必测。
实测时在洞口 45 度斜交叉测 1 尺，该实测值作为新增实测指标合格率的 1 个计算点;e）砼柱：可以不测表面平整度。
平整度测量示意图图 2 平整度测量示意图3、垂直度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
合格标准：［0，10]mm。
测量工具:2m 靠尺。
测量方法和数据记录：a）剪力墙:任取长边墙的一面作为 1 个实测区。
累计实测实量 7 个实测区、21 个测点作为计算点；b）当墙长度小于 3m 时，同一面墙距两端头竖向阴阳角约 300mm 位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度.砼墙体洞口一侧为垂直度必测部位。
工程实体质量实测实量标准（土建分册）2016年9月目录1 目的 (1)2 适用范围 (1)3 取样总则 (1)4 混凝土结构工程 (1)4.1基本原则 (1)4.2截面尺寸偏差（砼结构） (2)4.3表面平整度（砼结构） (3)4.4垂直度（砼结构） (4)4.5顶板水平度极差（砼结构） (5)4.6楼板厚度(楼梯相邻踏步高差)偏差（砼结构） (6)4.7门、窗洞口尺寸（砼结构） (7)4.8施工控制线设置（砼结构） (8)5 砌筑工程 (9)5.1基本原则 (9)5.2表面平整度（砌筑工程） (9)5.3垂直度（砌筑工程） (10)5.4外门窗洞口尺寸偏差（砌筑工程） (11)5.5方正度（砌筑工程） (12)6 抹灰工程 (13)6.1基本原则 (13)6.2墙体表面平整度（抹灰工程） (13)6.3墙面垂直度（抹灰工程） (14)6.4阴阳角方正（抹灰工程） (15)6.5顶板水平度（抹灰工程） (16)6.6方正度（抹灰工程） (17)6.7净高（抹灰工程） (18)6.8地面表面平整度（抹灰工程） (19)6.9地面平整度极差（抹灰工程） (20)6.11户内门洞口尺寸偏差（抹灰工程） (22)6.12户内门洞、外墙窗内侧墙体厚度极差（抹灰工程） (22)6.13裂缝/空鼓（抹灰工程） (24)6.14同户型同厨卫间管井尺寸偏差（抹灰工程） (24)6.15同户型同厨卫间窗底框标高偏差（抹灰工程） (25)6.16同户型同厨卫间窗侧框墙距偏差（抹灰工程） (26)6.17柜体嵌入位尺寸偏差（抹灰工程） (27)6.18同户型同厨卫间开间/进深偏差（抹灰工程） (28)7 涂饰工程或粉刷石膏面层 (30)7.1基本原则 (30)7.2墙面表面平整度（涂饰工程或粉刷石膏面层） (30)7.3墙面垂直度（涂饰工程或粉刷石膏面层） (31)7.4阴阳角方正（涂饰工程或粉刷石膏面层） (32)7.5顶棚（吊顶）板水平度（涂饰工程或粉刷石膏面层） (33)7.6室内净高偏差（涂饰工程或粉刷石膏面层） (34)7.7户内门洞口尺寸偏差（涂饰工程或粉刷石膏面层） (35)7.8裂缝/空鼓（涂饰工程或粉刷石膏面层） (36)8 墙面饰面砖工程 (36)8.1基本原则 (36)8.2表面平整度（墙面饰面砖工程） (36)8.3垂直度（墙面饰面砖工程） (37)8.4阴阳角方正（墙面饰面砖工程） (38)8.5接缝高低差（墙面饰面砖工程） (39)8.6裂缝/空鼓（墙面饰面砖工程） (40)9 地面饰面砖工程 (40)9.1基本原则 (40)9.2表面平整度（地面饰面砖工程） (40)9.3接缝高低差（地面饰面砖工程） (41)9.4裂缝/空鼓（地面饰面砖工程） (42)10.1基本原则 (42)10.2防水卷材厚度（地下室） (42)10.3防水卷材搭接长度（地下室） (43)10.4阴阳角做圆（地下室） (43)10.5保护层（地下室） (43)10.6卫生间涂膜厚度（厨卫间） (43)10.7找坡坡度（厨卫间） (44)10.8砼反坎（厨卫间） (44)10.9外窗窗台压顶（外门窗） (44)10.10外窗滴水线、鹰嘴、排水坡度（外门窗） (45)10.11窗框封堵（外门窗） (45)10.12防水卷材厚度（屋面） (45)10.13搭接长度（屋面） (46)10.14楼梯间出屋面反坎、排气道及烟道、屋面变形缝等屋面构件反坎（屋面） (46)10.15女儿墙（屋面） (46)10.16找坡坡度（屋面） (47)1 目的（1）规范工程实体质量实测实量的检查方法、程序、取样方法、测量操作、允许偏差、数据处理等具体步骤和要求。
GC-114混凝土结构工程实测实量操作标准1.1.1.1.基本原则（砼结构）1）各楼层结构拆模完成5天内应楼层清理完毕，楼层清理完毕2天内应放线完成，并在放线后2天内应完成实测实量，将实测数据记录、归档。
2）根据楼层结构平面图，每项实测项目，每个实测层所有实测区全测。
2.施工控制线设置（砼结构）1）指标说明：反映砌筑、抹灰、装修尺寸前期控制的偏差。
2）合格标准：每面砌体正手墙要求设置砌筑控制线（对剪力墙则为抹灰控制线）、水平标高控制线。
3）测量工具：5m钢卷尺。
4）测量方法和数据记录：a) 每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面。
b) 测量方法：采用目测、尺量方法，检查同一个实测区是否设置二线，其尺寸是否符合设计要求。
c) 数据记录：每一实测区未设置二线，则该实测点不合格。
不合格点均按“1”记录，合格点均按“0”记录。
5）示例（1套房、14个实测区）：3.轴线偏差控制（砼结构）1）指标说明：反映现场轴线控制措施是否合理，现场放线是否满足精度要求。
2）合格标准：a) 轴线竖向投测：总高H（m）H ≤ 30，允许偏差 5(mm)；30 ＜H ≤ 60，允许偏差10(mm)；60 ＜H ≤ 90 ，允许偏差15(mm)；90 ＜H ≤120允许偏差20(mm)；120 ＜H ≤150，允许偏差25(mm)。
b) 施工层放线精度：承重墙、梁、柱边线精度允许偏差±3(mm)。
c) 每层放线孔不能少于2个。
3）测量工具：激光铅直仪（经纬仪）、卷尺。
4）测量方法和数据记录：a) 每栋楼为一个测区。
每层不少于2个放线孔。
每层轴线竖向偏差实测值及施工层放线偏差各实测2个实测值，各作为一个计算点。
b) 轴线竖向投测：施工层主轴线和基准点之间的偏差值不满足标准要求或楼层少于2个放线孔，则此测点为不合格。
c) 施工层放线精度：主轴线和施工层控制线（承重墙、柱边线）之间的距离与设计值进行比较是否符合标准要求。
