钢筋结构识图之钢筋三维立体识图(梁、柱)上课讲义

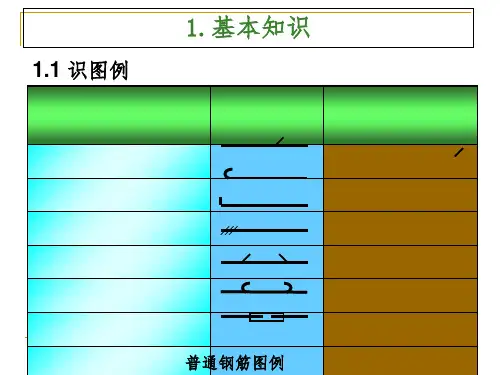

建筑基本识图知识平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。

其中A 表示一端有悬挑、B表示两端有悬挑。

②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。

（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。

③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。

④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。

（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。

②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。

③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。

④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。

建筑基本识图知识平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。

其中A 表示一端有悬挑、B表示两端有悬挑。

②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。

（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。

③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。

④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。

（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。

②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。

③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。

④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。

钢筋知识点串讲谁是谁的支座基础（或者基础梁）是柱子的支座梁（或墙）是板的支座精品文档柱子是梁的支座与梁平行的钢筋不进入梁内特点：支座内箍筋连续通过，基础板同理基础梁主筋（梁不外伸）上下贯通筋长度＝总外边长-保护层*2+（h-保护层*2）/2多余钢筋按右图处理下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。

a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*2精品文档基础梁箍筋长度（梁不外伸）精品文档大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d 间距j＝（b-保护层*2-D）/6小箍筋长度＝[（间距j*2+D）+（h-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d 精品文档基础梁箍筋根数（梁不外伸）左边支座处加密箍筋根数＝（左支座宽-保护层）/加密间距+1 右边支座处加密箍筋根数＝（右支座宽－保护层）/加密间距+1 中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1精品文档基础梁主筋（梁外伸）上部第一排贯通筋长度＝总外边长-保护层*2+12d*2上部第二排贯通筋长度＝边柱外边长-保护层*2+12d*2下部贯通筋长度＝总外边长-保护层*2+12d*2下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（L-保护层）Lo取柱相邻两跨较大值。
