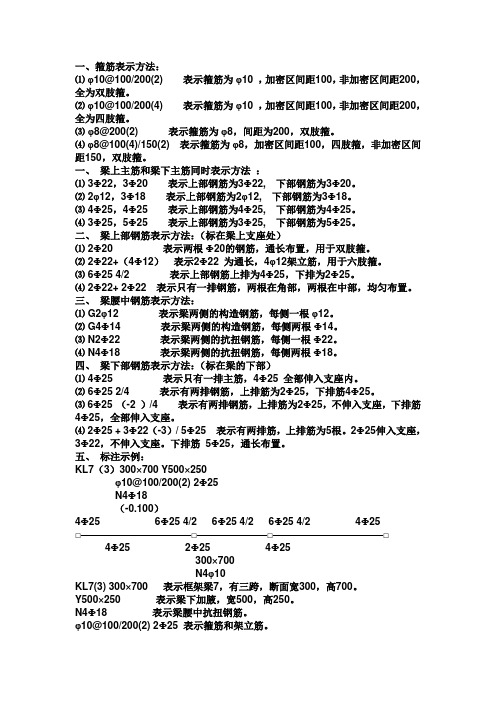

钢筋识图入门一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

04
钢筋的加工与安装
钢筋的加工工艺
钢筋的切割：根据设计图纸， 使用切割机将钢筋切割成所 需的长度和形状。
钢筋的弯曲：使用弯曲机将 钢筋弯曲成所需的形状，如 直角、弧形等。
钢筋的焊接：使用焊接机将 钢筋连接在一起，形成钢筋 骨架。
钢筋的绑扎：使用绑扎丝将 钢筋固定在模板上，确保钢 Nhomakorabea的位置准确。
钢筋的防腐处理：在钢筋表 面涂刷防腐涂料，防止钢筋 腐蚀。
钢筋混凝土结构的施工工艺
钢筋绑扎：按照设计图纸，将钢筋绑扎成所 需的形状和尺寸
模板安装：安装钢筋后，安装模板，确保模 板的平整度和垂直度
混凝土浇筑：在模板内浇筑混凝土，确保混 凝土的密实度和均匀性
养护：混凝土浇筑完成后，需要进行养护， 确保混凝土的强度和耐久性
拆模：混凝土达到一定强度后，可以拆除模 板，进行下一步施工
钢筋的符号和标注
钢筋的符号：表示钢筋的直径、长度、形状等 标注方法：包括平面标注法和立面标注法 标注内容：包括钢筋的型号、直径、长度、间距等 标注原则：清晰、准确、简洁，便于理解和施工
钢筋的连接方式
焊接：通过加热 使钢筋熔化，冷 却后连接在一起
绑扎：通过绑扎 丝将钢筋绑扎在 一起
机械连接：通过 机械手段将钢筋 连接在一起，如 螺纹连接、套筒 连接等
钢筋识图
汇报人：XX
目录
01 02 03 04 05 06
添钢钢钢钢钢 加筋筋筋筋筋 目的图的混识 录基纸加凝图 项本的工土的 标知识与结实 题识别安构践
装识应 图用
01
单击此处添加章节 标题内容
02
钢筋的基本知识
钢筋的种类和用途
钢筋种类：热轧钢筋、冷轧钢筋、冷拉钢筋、钢丝绳等 热轧钢筋：主要用于建筑结构、桥梁、隧道等工程 冷轧钢筋：主要用于预应力混凝土结构、钢筋混凝土结构等 冷拉钢筋：主要用于建筑结构、桥梁、隧道等工程 钢丝绳：主要用于吊装、牵引、捆绑等用途

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

其实钢筋施工图的识读没有那么难！识图必备一、常用钢筋混凝土构件代号表（一般采用名称汉语拼音首字母）二、钢筋的符号、标注和画法1、钢筋的符号：据钢筋的强度和品种可以将钢筋分成不同的等级，以不同的符号来进行区分2、钢筋的标注：有两种标法钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，主要有以下两种标形式。

3、钢筋的画法：用粗线表示钢筋形状，横向截面的钢筋化成黑圆点。

三、钢筋常见图例1、一般钢筋图例：2、焊接网图例：3、预应力钢筋图例：4、钢筋焊接接头图例：四、钢筋图的识读（一）钢筋图的识读：钢筋施工图主要有结构平面图、梁、柱、板等结构详图，以下简单对结构平面布置图、梁、柱等结构详图进行介绍。

1、一般钢筋图例：结构平面图通常包括楼层结构平面和屋顶结构平面图。

2、梁柱等构件详图识读：下图为钢筋混凝土梁结构详图下图为钢筋混凝土柱结构详图五、箍筋表示方法：1. Φ10@100/200（2）——箍筋为Φ10，加密区间距100，非加密区间距200，全为双肢箍。

2. Φ10@100/200（4）——箍筋为Φ10，加密区间距100，非加密区间距200，全为四肢箍。

3. Φ8@200（2）——箍筋为Φ8，间距200，双肢箍。

4. Φ8@100（4）/150（2）——箍筋为Φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

六、梁上主筋和梁下主筋同时表示方法：1. 3Φ22，3Φ20——表示上部钢筋为3Φ22，下部钢筋为3Φ20.2. 2Φ12，3Φ18——表示上部钢筋为1Φ12，下部钢筋为3Φ18.3. 4Φ25，4Φ25——表示上部钢筋为4Φ25，下部钢筋为4Φ25.4. 3Φ25，5Φ25——表示上部钢筋为4Φ25，下部钢筋为5Φ25.七、梁上部钢筋表示方法：（标在梁上支座处）1. 2Φ20——两根Φ20的钢筋，通长不知，用于双肢箍。

2. 2Φ20+（4Φ12）——2Φ20 为通长，4Φ12架立筋，用于六肢箍。

_
25
20
_
35
30
_
35
30
三
_
30
25
_
40
35
_
40
35
抗震锚固长度计算 二级抗震等级 laE=1.15la 三级抗震等级 laE=1.05la 四级抗震等级 laE=1.05la
1.2.3 减小锚固长度的措施
末端与钢板穿孔塞焊
末端与短钢筋双面贴焊
机械锚固
1.3 钢筋连接
钢筋连接
钢筋长度不够需要接长所发生的驳接。 绑扎搭接、焊接、机械连接。
连接原则
受拉钢筋搭接接头面积百分率(% )
≤25
50
100
ζ
1.2
1.4
1.6
ζ为受拉钢筋搭接长度修正系数，与同一连接区内搭接钢筋的截面面积有关。
非抗震搭接长度
抗震设计搭接长度
钢筋绑扎搭接接头
钢筋的焊接接头
帮条双面焊 帮条单面焊 搭接焊 接触对焊
混凝土保护层
定义
纵向受力钢筋的外表面到截面边缘的垂直距离，称为混凝土保护层厚度，用c表示。
钢筋知识
单击添加副标题
1.1钢筋标识 1.2钢筋锚固 1.3钢筋连接
1.1 钢筋标识
单击此处可添加副标题
按外形分类 圆钢和螺纹钢 按照生产工艺分类 热轧钢筋： HPB235；HRB335；HRB400；RRB400 预应力钢绞线： 消除应力钢丝：光面螺旋肋；刻痕 热处理钢筋 冷处理钢筋：冷拔低碳钢丝;冷轧带肋钢筋等
受力钢筋的接头宜设置在受力较小处，在同一根钢筋上宜少设接头。 轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向不得采用绑扎搭接接头。 受拉钢筋的直径d＞28mm及受压钢筋直径d ＞32mm时，不宜采用绑扎搭接接头。

手把手教你钢筋识图一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

建筑钢筋识图一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

（4）弯钩形式及增加长度 钢筋的弯钩形式有3种：半圆弯钩、直弯钩及斜弯钩。半 圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋下部、 箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。
18
根据规范要求，绑扎骨架中的受力钢筋，应在 末端做弯钩。一级钢筋末端做180度弯钩，其 圆弧弯曲直径不应小于直径的2.5倍，平直部 分的长度不宜小于钢筋直径的3倍。
（4）弯起钢筋，主要用于梁、板支座附近，梁中弯起钢筋 的角度一般为45度，当梁高度大于800mm时，宜采用60度 ，板中弯起钢筋的角度一般就小于等于30度。
6
（5）箍筋。箍筋形状如一个箍，在梁和柱子中使用，它 一方面起着抵抗剪力的作用，另一方面起固定主筋和架 立钢筋位置的作用。它垂直于主筋设置，在梁中与受力 筋、架立筋组成钢筋骨架，在柱中与受力筋组成钢筋骨 架。
19
Ⅰ级1筋 80弯钩 Ⅰ 级9筋 0弯 钩
(2.5d+1d) ×3.14 ÷2-(2.5d ÷2+d)+3d=6.25d
20
Ⅰ级1筋 35弯钩 Ⅱ级9筋 0弯钩
21
Ⅱ 级1筋 35 弯 钩
22
• 常用的弯钩长度见表1所示。( 表中d为钢筋直径， X为钢筋弯钩平直部分长度 )
表 1 常用的弯钩计算长度
箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗 震要求的结构为箍筋直径的10倍，且不小于75mm。
(kg/m) 式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度
＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量 度差(钢筋弯曲调整值)＋图中已经注明的搭接长度
12
钢筋直径每米重量：
7.8 5130 d21 0 610.00d 62(1 kg /7m )

平面图上只画柱子轮廓，柱子不会在图纸碰撞
缺点：钢筋用列表表达，钢筋不画出来，感性认知差
适用范围：各种的结构
6.中间上层纵筋未原位标注，此处纵筋同集中标注，为2根直径16mm的II级钢（HRB335）
7.右支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
1.悬挑梁与框架梁同一标高，上部配筋相同
2.悬挑梁与框架梁同一标高，上部配筋不同
3.悬挑梁与框架梁不同标高，上部配筋相同
4.纯悬挑梁
结构识图-梁--板-柱
框架梁中通长筋的标注
梁的上、下通长筋的标注
1.梁的类型和编号：楼面框架梁1
2.矩形截面框架梁的尺寸：宽度b=300mm，高度h=500mm
3.箍筋：I级钢，直径6mm的双肢箍，加密区箍筋间距100mm，非加密区箍筋间距200mm
4.上部通长纵筋：2根直径16mm的II级钢
5.左支座处上部纵筋为4根直径16mm的II级钢（HRB335） （包括2根通长筋）
框支梁的钢筋绑扎操作
柱配筋图
(1) 模板图
模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。
(2) 配筋图
配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。
(3) 钢筋表
为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值。
②列表注写法
•在分标准层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面、配筋等

-
这里，我们以2＃、5＃及6＃钢筋为例发展分析：
2＃钢筋—悬臂上通筋＝〔通跨〕净跨长＋梁高＋次梁宽度＋钢筋距
次梁侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁
ቤተ መጻሕፍቲ ባይዱ＋支座锚固值
5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L
6＃钢筋—下部钢筋＝Ln--保护层+15d
2、箍筋
〔1〕、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截
一、梁上主筋和梁下主筋同时表示法：
⑴3Φ22，3Φ20⑵2φ12，3Φ18⑶4Φ25，4Φ25
⑷3Φ25，5Φ25
表示上部钢筋为3Φ22,下部钢筋为3Φ20。
表示上部钢筋为2φ12,下部钢筋为3Φ18。
表示上部钢筋为4Φ25,下部钢筋为4Φ25。
表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示法：〔标在梁上支座处〕
-

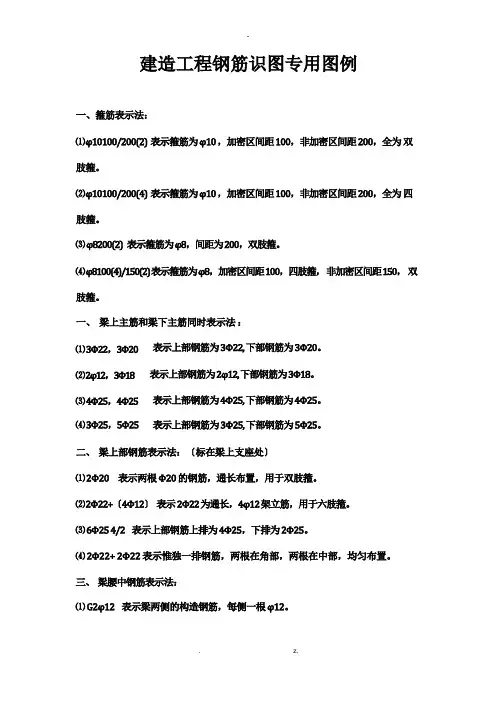

建造工程钢筋识图专用图例
