第2章3液压流体力学 3

1bar=1×105Pa=0.1MPa
1at（工程大气压）=1kgf/cm2=9.8×104Pa 1mH2O(米水柱）=9.8×103Pa 1mmHg（毫米汞柱）=1.33×102Pa 1个标准大气压力=1.013×105Pa=10.336米水柱=760mmHg 1psi（磅力/英寸2）=6.895×103Pa
第2章 液压流体力学基础
2.2 液压静力学 （3）液体静压力对固体壁面的作用力 固体壁面是平面：如右上图，作用力为
固体壁面是曲面：如右中、下图，作用力为
d为承压部分曲面投影圆的直径
第2章 液压流体力学基础
2.2 液压静力学 二、液体静压力基本方程 1、任意质点受力分析： 取研究对象：任取如右图微圆柱体。 受力分析： 2、静力学基本方程： 能量守恒表达式：建立坐标系
第2章 液压流体力学基础
2.1 液压系统的工作介质 5、机械稳定性： 液体在长时间的高压作用下，保持原有物理性质的能力。液压油 应具有良好的机械稳定性。 6、氧化稳定性： 主要指抗氧化的能力。油液中含有一定的氧气，使用中油液必然 会逐渐氧化。随着温度的升高，氧化作用加剧，油液会变质沉淀、 产生腐蚀性物质，使系统出现故障。 7、其它性质： 相容性、水解稳定性、剪切稳定性、抗泡沫性、抗乳化性、防锈 性、润滑性。 以上性质对液压油的选用有重要影响。抗燃性、稳定性等都可以 通过加入适当的添加剂来获得。
是不呈现粘性的。 （3）粘度的表示方法： 动力粘度: 运动粘度:


/
相对粘度:恩氏粘度、赛氏粘度、雷氏粘度
第2章 液压流体力学基础
2.1 液压系统的工作介质
du F A dy
du dy
根据实验结论可知： F与液层面积、速度 梯度成正比 液体粘性示意图

等值传递。
压力传递的应用
图示是应用帕斯卡原理的实例，假设作用在小活塞上
施加压力F1时，则在小活塞下液体受的压力为p= F1/A1 根据帕斯卡原理，压力p等值的 传 递到液体内部各点，即大活塞下面 受到的压力也为p，这时，大活 塞 受力为F2= pA2。为防止大活塞下 降，则在小活塞上应施加的力为：
6.3 液体流经缝隙的流量
环形缝隙流量
活塞与缸体的内孔之间、阀芯与阀孔之间都存在环形缝隙。
πdh qV p 12 l
同心环形缝隙
3
6.3 液体流经缝隙的流量
环形缝隙流量
流过偏心圆环缝隙的流量， 当e = 0时，它就是同心圆环缝 隙的流量公式；当e =1时，即 在最大偏心情况下，其压差流 量为同心圆环缝隙压差流量的
压力有两部分：液面压力p0及自重形成的压力ρgh；
静压力基本方程式 p=p0+ρgh
3.3 重力作用下静止液体压力分布特征
液体内的压力与液体深度成正比；
离液面深度相同处各点的压力相等，压力相等的 所有点组成等压面，重力作用下静止液体的等压 面为水平面； 压力由两部分组成：液面压力p0，自重形成的压
6.1 液体流经薄壁小孔的流量
当小孔的长径比 l /d < 0.5时，称为薄壁孔 。
qV Cq K
2

p
6.3 液体流经缝隙的流量
平面缝隙流量
在液压装置的各零件之间，特别是有相对运动的各 零件之间，一般都存在缝隙（或称间隙）。油液流过缝 隙就会产生泄漏，这就是缝隙流量。由于缝隙通道狭窄， 液流受壁面的影响较大，故缝隙液流的流态均为层流。 压差流动：由缝隙两端的压力差造成的流动。 剪切流动：形成缝隙的两壁面作相对运动所造成的流动。

第12张/共91张
11:55
2.2 液体动力学
实验
第13张/共91张
11:55
2.2 液体动力学
一维流动
当液体整个作线形流动时，称为一维流动；当作平面或 空间流动时，称为二维或三维流动。一维流动最简单，但是 严格意义上的一维流动要求液流截面上各点处的速度矢量完 全相同，这种情况在现实中极为少见。通常把封闭容器内液 体的流动按一维流动处理，再用实验数据来修正其结果，液 压传动中对工作介质流动的分析讨论就是这样进行的。
静止液体中的压力分布
例：如图所示，有一直径为d， 解：对活塞进行受力分析， 活塞受到向下的力： 重量为G的活塞侵在液体中， 并在力F的作用下处于静止状 F下 ＝F＋G 态，若液体的密度为ρ，活 活塞受到向上的力： 塞侵入深度为h，试确定液体 d 2 在测量管内的上升高度x。 F上＝g h x 4 F 由于活塞在F作用下受力平衡， d 则：F下＝F上，所以：
第16张/共91张 11:55
2.2 液体动力学
通流截面、流量和平均流速
流束中与所有流线正交的截面称为通流截面，如图c中的A面 和B面，通流截面上每点处的流动速度都垂直于这个面。 单位时间内流过某通流截面的液体体积称 为流量，常用q表示 ，即：
q V t
式中
q —流量，在液压传动中流量
常用单位L/min； V —液体的体积； t —流过液体体积V 所需的时间。
1mmHg(毫米汞柱)=1.33×102N／m2
1at(工程大气压，即Kgf/cm2)=1.01972×105帕 1atm(标准大气压)=0.986923×105帕。
第9张/共91张 11:55
2.1 液体静力学
帕斯卡原理

第二章 液压流体力学基础

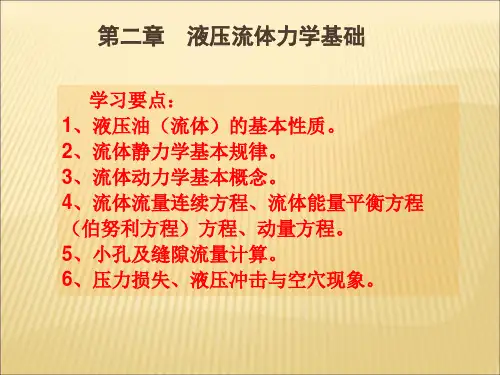

学习要点： 1、液压油（流体）的基本性质。 2、流体静力学基本规律。 3、流体动力学基本概念。 4、流体流量连续方程、流体能量平衡方程 （伯努利方程）方程、动量方程。 5、小孔及缝隙流量计算。 6、压力损失、液压冲击与空穴现象。
第一节 液压系统的工作介质
液压工作介质
第一节 液压系统的工作介质
第一节 液压系统的工作介质
二、液压工作介质的主要性能（续）
4、液体的热容量、比热
热容量： 液体与外界发生热量交换而使流体的温度变化，
热量交换对温度的变化率称为流体的热容量。 比 热： 单位质量液体的热容量成为比热。
第一节 液压系统的工作介质
5、液体的含气量、空气分离压和汽化压
◎ 含气量： 液体中所含空气的体积百分比数量叫含气量。两种形式：
温度高时选用粘度较高的液压油，减少容积损失。
第一节 液压系统的工作介质
5、液压油的污染与保养
液压油使用一段时间后会受到污染，常使阀内的阀芯 卡死，并使油封加速磨耗及液压缸内壁磨损。造成液压油 污染的原因有三方面：
1）污染： a 外部侵入的污物；b 外部生成的不纯物。
2）恶化： 液压油的恶化速度与含水量、气泡、压力、油温、金属
※ 液体的粘度会随温度、压力变化而变化。 液体的粘度对温度变化十分敏感，对液压系统的性能
有明显影响。温度升高，粘度将显著下降，造成泄漏、磨 损增加、效率降低等问题；温度下降，粘度增加，造成流 动困难及泵转动不易等问题，液压系统工作时发热较严重。 所以，一般控制系统中均要设计冷却装置，尽量保持油液 工作温度的稳定。 ※ 液体承受的压力增大，液体内聚力增大，粘度也随之增 大，但变化幅度不大，低压时一般不考虑。
二、液压工作介质的主要性能（续）
