• 1、墙梁适用于：商店－住宅、车库－住宅、小型生产车
间
• 2、墙梁分类按受荷性质：① 承重墙梁 ② 自承重墙梁
按结构形式： ① 简支墙梁 ② 连续墙梁 ③ 框支墙梁；
按开洞类型： ① 无洞口墙梁 ② 有洞口墙梁
(a) 无洞口简支墙梁；框支墙梁；
(b) 有洞口双跨
一、墙梁的受力性能
4、框支墙梁
• 定义：框支墙梁是由钢筋混凝土框架和砌筑在框架上的计算高度范围内的墙体组成的组合构件。
破坏形态
（1）弯曲破坏（2）剪切破坏（3）弯剪破坏（4）局压破坏
总结：墙梁的破坏形态
（1）弯曲破坏（2）剪切破坏：斜拉破坏和斜压破坏、劈裂
破坏（3）局压破坏: 纵筋锚固长度不足，支座处
注：
• 采用混凝土小型砌块砌体的墙梁可参照使用；墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；对自承重墙梁，洞口至边支座中心的距离不应小于0.15Loi，距中支座不应小于0.07 Loi ，门窗洞上口至墙顶的距离不应小于 0.4m；
• 计算高度范围内一般每跨仅允许设置一个洞口，各层洞口宜设置在相同位置，上下层宜对齐；
墙梁顶面的荷载设计值Q2取托梁自重及托梁以上墙体自重。
（如前图示）
施工阶段托梁上的荷载：
1)：托梁自重及本层楼盖的恒荷载 2)：本层楼盖的施工荷载 3)：墙体自重可取为l0max/3的墙体自重（l0max
为各计算跨度的最大值），开洞时应按洞顶以下实际分布的墙体自重复核。
3、墙梁的托梁正截面承载力计算
• 墙体计算高度hw：取托梁顶面上一层墙体高度，当hw＞LO时，取hw＝LO(对连续墙梁和多跨框支墙梁，LO取各跨的平均值)；

05砌体结构墙体中过梁、墙梁、挑梁详解

三、过梁的计算
6.7
第5章砌体结构墙体中过梁、墙梁、挑梁
(a)钢筋砖过梁 (b)砖砌平拱过梁图5.3 过梁的破坏形式
6.8
第5章砌体结构墙体中过梁、墙梁、挑梁
1. 砖砌平拱过梁的承载力计算 (1) 正截面受弯承载力可按下式计算。
M ≤ f tmW
(5.1)
式中：M——按简支梁并取净跨计算的跨中弯矩设计值。 ftm——沿齿缝截面的弯曲抗拉强度设计值。 W——截面模量。过梁的截面计算高度取过梁底面以上的墙体高度，但不大于ln/3。砖砌平拱中由于存在支座水平推力，过梁垂直裂缝的发展得以延缓，受弯承载力得以提高。因此，公式（5.1）的ftm取沿齿缝截面的弯曲抗拉强度设计值。
6.22
第5章砌体结构墙体中过梁、墙梁、挑梁
雨篷板的受弯承载力计算和雨篷梁的受弯、受扭、受剪承载力计算按钢筋混凝土构件有关设计规定进行，此处从略。
6.23
M r = 0.8Gr (l2 - x0 )
式中：Gr——挑梁的抗倾覆荷载，为挑梁尾端上部45°扩散角的阴影范围(其水平长度为l3)内本层的砌体与楼面恒荷载标淮值之和， l2——Gr的作用点至墙外边缘的距离。
6.18
第5章砌体结构墙体中过梁、墙梁、挑梁
6.19
图5.21
挑梁的抗倾覆荷载Gr的取值范围
6.10
第5章砌体结构墙体中过梁、墙梁、挑梁
2. 钢筋砖过梁的承载力计算 (1) 正截面受弯承载力可按下式计算。 M≤fy As(h0-d)=0.85 fy Ash0 式中：M ——按简支梁并取净跨计算的跨中弯矩设计值。 fy——钢筋的抗拉强度设计值。 As——受拉钢筋的截面面积。 ho——过梁截面的有效高度，ho＝h-as。 as——受拉钢筋重心至截面下边缘的距离。 h ——过梁的截面计算高度，取过梁底面以上的墙体高度，但不大于ln/3；当考虑梁、板传来的荷载时，则按梁、板下的高度采用。 (2) 钢筋砖过梁的受剪承载力计算与砖砌平拱过梁相同。

砌体结构墙梁资料

（如前图示）
施工阶段托梁上的荷载：
1)：托梁自重及本层楼盖的恒荷载 2)：本层楼盖的施工荷载 3)：墙体自重可取为l0max/3的墙体自重（l0max 为各计算跨度的最大值），开洞时应按洞顶以下实际分布的墙体自重复核。
3、墙梁的托梁正截面承载力计算
（1）托梁跨中截面应按钢筋混凝土偏心受拉构件计算，其弯矩Mbi 及轴心拉力Nbti可按下列公式计算： Mbi＝M1i+αMM2i Nbti＝ηNM2i/H0 对简支墙梁：αM＝ΨM(1.7hb/l0 -0.03) ΨM＝4.5-10a/l0 ηN＝0.44+2.1hw/l0 对连续墙梁和框支墙梁：αM＝ΨN(2.7hb/l0i -0.08) ΨM＝3.8-8a/l0i ηN＝0.8+2.6hw/l0i
二、墙梁的一般规定
墙梁类别墙体跨度墙高托梁高洞宽总高 (m) hw/Loi hb/Loi bh/Loi 度(m) ≤18 ≤9 ≥0.4 ≥1/10 ≤0.3 洞高hh ≤5hw/6且 hwhh≥0.4m
承重墙梁
自承重墙梁
≤18
≤12
≥1/3 ≥1/15
≤0.8
hw---墙体计算高度； hb---托梁截面高度； Loi---墙梁计算跨度； bh---洞口宽度； hh----洞口高度，对窗洞取洞顶至托梁顶面距离。
• 墙体计算高度hw：取托梁顶面上一层墙体高度，当hw＞LO时，取hw＝LO(对连续墙梁和多跨框支墙梁，LO取各跨的平均值)；
各计算参数说明：
• 墙梁跨中截面计算高度Ho :取H0＝hw+0.5hb；
• 翼墙计算宽度bf :取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和 L0/6；

9第5章墙梁过梁详解

砌体结构
（2）计算简图：
各计算参数图示
砌体结构
2.荷载计算：
使用阶段的荷载：（1）承重墙梁： a.托梁顶面荷载设计值Q1,F1→ 分别取托梁自重及本层楼盖的恒载和活载。 b.墙梁顶面的荷载设计值Q2→ 取托梁上各层墙体自重，墙梁顶面以上各层楼（屋）盖的恒载和活载
• 集中荷载可沿作用的跨度近似化为均布荷载。
受力特征及破坏形态：
砌体结构• 弹性工作阶段来自挑梁和墙体内的主应力轨迹线
挑梁界面应力图
砌体结构
• 裂缝发生阶段
砌体结构
倾覆破坏（埋入长度小，砌体抗压承载力够，但倾覆力矩远
大于抗倾覆力矩
• 破坏阶段 ——失稳破坏）局压破坏（埋入长度大，但砌体抗压承载力不够）挑梁本身破坏（强度、刚度不足)
砌体结构
倾覆点的位置并不在墙体最外边缘处，而是在挑梁下砌体压应力作用点处
砌体结构
与破坏方式相对应的三种计算分别为：
• 挑梁抗倾覆验算（倾覆点位置、抗倾覆力矩及倾覆力矩）
• 挑梁下砌体局压验算
• 挑梁自身承载力计算
砌体结构
挑梁
1. 挑梁的抗倾覆验算
设计
M 0v M r
砌体结构
对无洞口和跨中开洞墙梁，主压应力曲线沿拱形指向支座，形成拉杆拱受力体系，使托梁顶面在两支座附近作用有较大的竖向压力。一般情况下，托梁处于小偏心受拉状态（拉弯构件），截面上、下钢筋全部受拉。
砌体结构
• 对偏开洞墙梁，由于靠近跨中的洞口边缘一侧存在较
大的压应力，托梁承受较大的弯矩，一般处于大偏心
砌体结构
第 5章
墙梁、过梁及挑梁

砌体结构墙梁挑梁及过梁的设计自做

——梁端底面压应力图形旳完整系数，可
取0.7；
——砌体局部抗压强度提升系数，对图(a)
可取1.25；对图(b)可取1. 5；
Al ——挑梁下砌体局部受压面积，取 Al 1.2bhb
b 为挑梁旳截面宽度，hb 为挑梁旳截面高度；
f ——砌体抗压强度设计值。
3. 挑梁本身承载力计算按一般钢筋混凝土梁计算； M max M OV Vmax V0 即为墙外边沿截面剪力。 6.4.3 挑梁构造要求纵向受力钢筋至少应有1/2旳钢筋面积伸入梁尾
跨中分布而不是向支座集聚，影响墙－梁旳组合作用。
3.洞口旳设置
墙开洞，影响墙梁旳组合作用，机构有无洞时旳拉杆拱→梁－拱组合机构；
➢ 洞旳宽跨比bh l0i 0.3→过大降低墙梁旳组合作用。
洞口高度
hh hw →5洞6 顶砌体宜剪切破坏，且
洞口顶面至墙顶面应有一定旳距离，不不大于
0.4m；
➢ 洞口边至支座中心旳距离 ai 距边支座 ai 0.15l0i 距中支座 ai 0.07l0i ；
➢ 支座处应设落地翼墙，翼墙宽度≥墙梁厚度旳3倍，并与墙梁同步砌筑，当无翼墙时，应设GZ落地且上下贯穿。
➢ 当墙梁墙体在接近支座1/3范围内开洞时，支座处应设落地且上下贯穿旳GZ,并应与每层QL连接;。
➢ 每天可砌高度≤1.5m，不然应设临时支撑。
3.托梁
➢ 有墙梁旳房屋旳托梁两边各一种开间及相邻开间处应采用现浇钢筋混凝土楼盖，其厚≥120mm,当厚>150mm时，宜采用双层双向钢筋网,楼板上少
→对框支墙梁，取框架柱中心轴线间旳距离 lc lci
（2）墙体计算高度 hw
→取托梁顶面一层墙体高度，当 hw＞时，取＝ l0。

砌体结构—砌体结构细部构造(建筑构造)

4、挑梁的抗倾覆验算砌体中钢筋混凝土挑梁的抗倾覆按下式计算：
M0v Mr
M r 0.8Gr (l2 x0 )
Mov-挑梁的荷载设计值对计算倾覆点产生的倾覆力矩; Mr-挑梁的抗倾覆力矩设计值; Gr-挑梁的抗倾覆荷载，挑梁尾部45扩展角的范围内本层砌体与楼面恒荷载标准值之和; l2-Gr的作用点至墙体外缘的距离荷载 1．当l1≥2.2hb时（弹性挑梁），计算倾覆点至墙外边缘的距离为：xo＝0.3hb 并且xo≤0.13l1。 2．当l1＜2.2hb时（刚性挑梁），计算倾覆点至墙外边缘的距离为：xo＝0.13l1 3. 当挑梁下设有钢筋混凝土构造柱时，计算倾覆点至墙边缘的距离可取0.5 xo
2.挑梁的分类：当埋入墙内的长度较大且梁相对于砌体的刚度较小时，梁发生明显的挠曲变形，将这种挑梁称为弹性挑梁，如阳台挑梁，外廊挑梁等；当埋入墙内的长度较短，埋入墙内的梁相对于砌体刚度较大，挠曲变形很小，主要发生刚体转动变形，将这种挑梁称为刚性挑梁。嵌入砖墙内的悬臂雨篷梁属于刚性挑梁。
3、挑梁破坏形态（1）挑梁围绕倾覆点发生倾覆破坏（2）挑梁下砌体局部受压破坏
5、挑梁下砌体的局部受压验算
挑梁下砌体的局部受压承载力按下式验算：
Nl Al f
1 0.35 A0 1
Al Nl-局部受压面积上荷载设计值产生的
轴向力；
Al-局部受压面积；
γ-局部抗压强度提高系数；
A0- 影响局部抗压强度的计算面积;
挑梁下局部砌体受压
η-梁端底面压应力图形完整系数，可取0.7，对于过梁和墙梁可取1.0。
的砂浆强度等级不应低于M10。
（2）墙体
1）框支墙梁的上部砌体房屋，以及设有承重的简支墙梁或连续墙梁的房屋，应

9墙梁过梁详解

砌体结构
参数
1、总高度 2、跨度 3、墙的高跨比 4、托梁高跨比 5、洞宽与跨度之比 6、洞高
试验表明：偏开洞口对墙梁的组合作用的发挥极为不利，洞口外墙（边墙）过小，极易剪坏或被推出破坏。
限制洞距及采取相应构造措施非常重要对洞口设置作为明确的规定：
砌体结构
砌体结构
①洞口个数：在计算高度范围内每跨允许设置一个
1．材料： ①托梁用砼≥C25 ②托梁用筋宜用HRB335、HRB400或RRB400 ③承重墙梁用块材≥MU10，
计算高度范围内墙体砂浆≥M7.5
2．墙体：
砌体结构
①上部房屋应为刚性方案房屋。
②砖墙体厚度≥240，砌块厚度≥190
③洞口上设GL，两端入墙长≥240
洞口宽度范围内不应施加集中荷载。
挑梁设计
砌体结构
1. 挑梁的抗倾覆验算
M 0v M r
பைடு நூலகம்
M 0v ——挑梁的荷载设计值对计算倾覆点产生的倾覆力矩
x0 ——计算倾覆点至墙外边缘的距离：
弹性挑梁
当 l1 2.2hb 时，x0 0.3hb且不大于 0.13l1
当 l1 2.2hb 时，x0 0.13l1 l1 ——挑梁埋入砌体墙中的长度
（5.4）
M 4.5 10a l0
（5.5）
N 0.44 2.1h w l0
（5.6）
• 对连续墙梁和框支墙梁：
M M 2.7hb l0i 0.08 （5.7）
M 38 8ai l0i
（5.8）
N 0.8 2.6h w l0i
（5.9）
式中 M --- 洞口对托梁M的影响系数；
梁支座边剪力或简支梁支座边剪力。

砌体结构—砌体结构中的圈梁、过梁、墙梁、挑梁

计算过梁上的荷载
任务九砌体结构中的圈梁、过梁、墙梁、挑梁
一
圈梁
二
过梁
三
墙梁
四
挑梁
一、圈梁
1 定义：砌体结构房屋中，在墙体内沿水平方向设置封闭的钢筋混凝土梁。
2 作用：增强房屋的整体性和空间刚度，防止由于地基不均匀沉降或较大振动荷载等对房屋引起的不利影响。
3 分类
屋盖圈梁 = 檐口圈梁（屋面梁及板下）楼盖圈梁 = 腰箍（楼面梁及板下）基础圈梁 = 地圈梁（±0.000以下基础顶面处）
当托梁的配筋率较低，墙体强度较高，墙梁的高跨比hw/l0 偏小时，将由于托梁中钢筋到
达屈服，竖向裂缝越过界面向
墙体迅速延伸，墙梁挠度急剧
增大而破坏。
偏洞口墙梁的受弯破坏发生在宽墙肢的洞口边缘截面。托梁下部受拉钢筋屈服后，托梁刚度迅速降低，引起托梁与墙体之间的内力重分布，墙体随之破坏。
（二）墙梁的受力特点
2、砖砌平拱
跨度不应超过1.2m，用竖砖砌筑部分的高度不应小于240mm，适用于无振动、地基的土质较好，不需作抗震设防的地区。
3、砖砌弧拱
跨度 ln 与矢高 f 相关，当f =l/8~ l/12时最大跨度l =2.5~3.5m，当f =l/5~ l/6时l =3~4m。用竖砖砌筑的高度不小于120mm，适用于对建筑外形有一定艺术要求的建筑物。由于施工较复杂，目前较少采用。
※ 承重墙梁：除承受托梁和墙体自重外，还承受相关梁板传
来的荷载。(如底层为商店、等大空间房屋，上层为住宅等小房间的多层房屋)
（二）墙梁的受力特点
研究结果表明，墙梁在竖向荷载作用下，墙体大部分受压，托梁主要承受拉力，由墙体压应力合力与托梁承受的拉力组成组合深梁，使墙梁具有很大的抗弯刚度和很高的承载力。

砌体结构4墙梁挑梁及梁设计(25页)

= 1.2X[4 + (10+2.1)X1.5] + 1.4 x 6 x 1.5 = 1.2 x 22.15 + 1.4 x 9 =
39-18 kN •挑梁采用C20混凝土，经计算(略)，截面通长选用3cp14纵
筋和＜p6 @ 200双肢箍筋，
• 1.抗倾覆验算：
• (1)计算倾覆点： •去匕梁埋入墙体长度h = 2000mm>2.2hb = 2.2 x 350 =
770mm,倾覆点距墙边距离
• xo = 0.3hb = 0.3 x 350 = 105 mm • ( 2 )计算倾覆力矩： •倾覆力矩由阳台上荷载F1k、g1k、p1k和挑梁自重产生： • Mov = 1.35 x [4 x (1.50 + 0.105) + (10 + 2.1) x (1.5 +
0.105)2/2 + 1.0 x 6 x 0-50 + 0.105)2/2 ] -1.35x(22.00 + 7.73] -37.43kN-m
• (3)计算抗倾覆力矩：
• Mr — 0,8Gr(l2 ~ xo)
-0.8 x [(8+ 2.1) x (2.0—0.105 )2/2
+ 5.24 x 2 x 3 x(1_0.105) + 5.24 x 2 x (3—2) x(1 +
2、现浇钢筋混凝土结构中，从连续梁端支座延伸出来一定长度的梁段称为外伸梁；一端嵌于砌体中，一端悬挑在外的混凝土梁或板称为悬臂梁。
三、挑梁的受力性能及破坏形态
弹性、带政缝工作和破坏專三冬受力阶段有限元法分析结果
ffl
f J4f>j 轨碑找 f 出卜 23 rt«rtl 人瑣 Wifcfi 力困

《砌体结构墙梁》课件

3 声音隔离
4 施工便利性
有效隔离外界噪音，提供更安静的室内环境。
材料易获取，施工简单，适用于各种规模的建筑项目。
砌体结构墙梁的构造方法
砌砖
按照设计图纸，用砖块进行一层层的垒砌。
砂浆制作
将水泥、砂子和适量的水按比例混合制作成砂浆。
加固
通过金属筋条或网格布增加墙体的强度和稳定性。
砌体结构墙梁的使用范围
住宅建筑
用于住宅的外墙、内隔墙、楼梯和承重墙等。
公共建筑
可用于学校、医院、博物馆等公共建筑的结构设计。
商业建筑
适用于商场、酒店、办公楼等商业建筑的结建筑的结构构造。
砌体结构墙梁的优点
1 经济实用
材料价格合理，施工简单，更加经济实用。
2 环保可持续
使用天然材料，不含有害物质，符合环保要求。
《砌体结构墙梁》PPT课件
建筑结构简介
砌体结构墙梁的定义
组成
由多层砖块或石块组成的结构体系。
连接方式
通过砌筑、砂浆灌浆或使用金属件等连接方式进行固定。
功能
承受和分散建筑荷载，提供结构稳定性和支撑。
砌体结构墙梁的特点
1 耐火性
由砖块或石块构成，具有良好的耐火性能。
2 吸湿性
能吸湿并逐渐释放储存的湿气，调节室内湿度。
3 抗震性能
具有一定的抗震能力，能够保障建筑物的整体结构安全。
砌体结构墙梁的局限性
1 承重能力
相比钢筋混凝土结构，承重能力相对较小。
2 湿度要求
砌体结构墙梁对湿度敏感，需要防潮措施。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三、墙梁的计算
1、计算内容与计算简图
（1）、墙梁的计算简图
各计算参数说明：
• 墙梁计算跨度LO(LOi)：对简支墙梁和连续墙梁取1.1Ln(1.1Lni)或Lc(Lci)两者的较小值；Ln(Lni) 为净跨，Lc(Lci)为支座中心线距离。对框支墙梁，取框架柱中心线间的距离Lc(Lci)；
4、框支墙梁
• 定义：框支墙梁是由钢筋混凝土框架和砌筑在框架上的计算高度范围内的墙体组成的组合构件。
破坏形态
（1）弯曲破坏（2）剪切破坏（3）弯剪破坏（4）局压破坏
总结：墙梁的破坏形态
（1）弯曲破坏（2）剪切破坏：斜拉破坏和斜压破坏、劈裂
破坏（3）局压破坏: 纵筋锚固长度不足，支座处
自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。
2、墙梁荷载计算
使用阶段墙梁上的荷载：（1）承重墙梁
1)：托梁顶面的荷载设计值Q1、F1取托梁自重及本层楼盖的恒荷载和活荷载。
2): 墙梁顶面的荷载设计值Q2取托梁以上各层墙体自重、墙梁顶面以上各层楼（屋）盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。（2）自承重墙梁
墙梁顶面的荷载设计值Q2取托梁自重及托梁以上墙体自重。
（如前图示）
施工阶段托梁上的荷载：
1)：托梁自重及本层楼盖的恒荷载 2)：本层楼盖的施工荷载 3)：墙体自重可取为l0max/3的墙体自重（l0max
为各计算跨度的最大值），开洞时应按洞顶以下实际分布的墙体自重复核。
3、墙梁的托梁正截面承载力计算
• 框架柱计算高度Hc :取Hc＝Hcn+0.5hb；Hcn为框架柱的净高，取基础顶面至托梁底面的距离。
（2）、墙梁的计算内容考虑托梁与墙体的组合作用，墙梁应分别进行：
a、使用阶段正截面受弯承载力; b、使用阶段斜截面受剪承载力; c、使用阶段托梁支座上部砌体局部受压承载力计算; d、施工阶段托梁承载力验算。
第五章墙梁、挑梁及过梁的设计

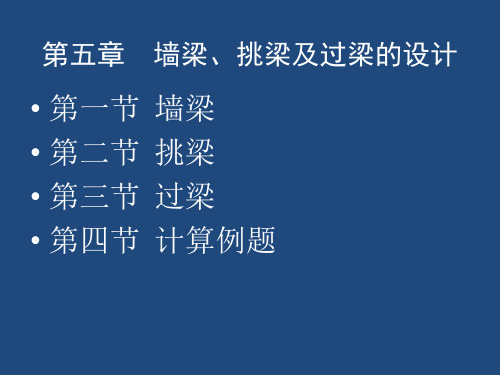

• 第一节墙梁 • 第二节挑梁 • 第三节过梁 • 第四节计算例题
