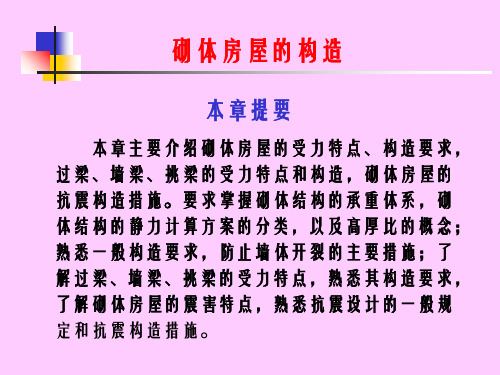

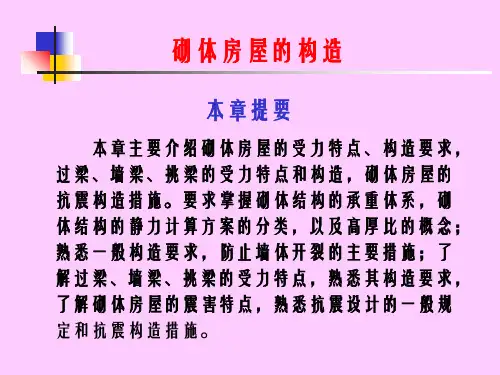

《砌体房屋的构造》PPT课件

①
②屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置分格缝，分格缝间距不宜大于6mm，并与女儿墙隔开，其缝宽不小于30mm
③用装配式有檩体系钢筋混凝土屋盖和瓦材屋
④在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑动层，滑动层可采用两层油毡夹滑石粉或橡胶片等；对于长纵墙，可只在其两端的2～3隔开间设置，对于横墙可只在其两端l/4范围内设置（l 为横墙长度）；
（4）墙体转角处和纵横墙交接处宜沿竖向每隔 400～500mm设置拉结钢筋，其数量为每120mm墙厚不少于设置1Φ6钢筋或焊接钢筋网片，埋入长度从墙的转角或交接处算起，每边不少于600mm
（5）对于灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖，宜在各层门、窗过梁上方的水平灰缝内及窗台下第一、第二道水平灰缝内设置焊接钢筋网片或2Φ6钢筋，焊接钢筋网片或钢筋应伸入两边窗间墙内不小于600mm
（6）为防止或减轻混凝土砌块房屋顶层两端和底层第一、二开间门窗洞口处的裂缝，可采取下列措施：
①在门窗洞口两侧不少于一个孔洞中设置1Φ12 的钢筋，钢筋应在楼层圈梁或基础锚固，并采取不低于Cb20的灌孔混凝土灌实；
②在门窗洞口两边的墙体的水平灰缝内设置长度不小于900mm，竖向间距为400mm的2Φ4钢筋或焊
试验表明，当过梁上的墙体达到一定高度后，过梁上的墙体形成内拱将产生卸载作用，使一部分荷载直接传递给支座，而不会全部作用在过梁上。
作用在过梁上的荷载有砌体自重和过梁计算高
对于砖砌墙体，当过梁上的墙体高度hw<ln/3时，应按全部墙体的自重作为均布荷载考虑。当过梁上的墙体高度hw≥ln/3时，应按高度ln/3的墙体自重作为均布荷载考虑。
3）混凝土砌块房屋，宜将纵横墙交接处距墙中心线每边不小于300mm范围内的孔洞采用不低于 Cb20灌孔混凝土将孔洞灌实,灌实高度应为墙身全高。

建筑识图砌体结构基础知识精品PPT课件

空心砖
第八章砌体结构基础知识
、空心砌块和微孔砌块。砌块按尺寸大小分为：手工砌筑的小型砌块和采用机械施
工的中型和大型砌块。通常把高度在390mm以下的砌块称为小型砌块。主规格
尺寸为390mm×l90mm×190mm(其他规格尺寸由供需双方协商)。
《建筑结构基础与识图》第八章砌体结构基础知识
《建筑结构基础与识图》第八章砌体结构基础知识
《建筑结构基础与识图》
2.为了防止减轻房屋顶层墙体的裂缝，可采取下列措施：
（1）屋面应设置保温、隔热层；（2）屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置
分隔缝，分隔缝间距不宜大于6m，并与女儿墙隔开，其缝宽不小于30mm；（3）顶层屋面板下设置现浇混凝土圈梁，并沿内外墙拉通，房屋两端圈梁下的墙体内宜适当设置水平钢筋；（4）顶层及女儿墙砂浆强度等级不低于M7.5；（5）房屋顶层端部墙体内、女儿墙应设构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与钢筋混凝土压顶整浇在一起；（6）对顶层墙体施加竖向预应力。
第八章砌体结构基础知识
《建筑结构基础与识图》
砂浆的种类（1）水泥砂浆是由砂与水泥加水拌合而成不掺任何塑性掺
合料，其强度高、耐久性好，但保水性和流动性较差。一般适用于潮湿环境和地下砌体。
（2）石灰砂浆是由石灰、砂和水拌合而成，其强度低，耐久性差，但砌筑方便，不能用于地面以下和潮湿环境的砌体，通常只能用于临时建筑或受力不大的简易建筑。
第八章砌体结构基础知识
《建筑结构基础与识图》
2.配筋砌体指配置适量钢筋或钢筋混凝土的砌体，它可以提高砌体强度、减
少截面尺寸、增加整体性。配筋砌体分为网状配筋砖砌体、组合砖砌体、砖砌体和钢筋混凝土柱组合墙以及配筋砌块砌体。

砌体结构墙梁资料

（如前图示）
施工阶段托梁上的荷载：
1)：托梁自重及本层楼盖的恒荷载 2)：本层楼盖的施工荷载 3)：墙体自重可取为l0max/3的墙体自重（l0max 为各计算跨度的最大值），开洞时应按洞顶以下实际分布的墙体自重复核。
3、墙梁的托梁正截面承载力计算
（1）托梁跨中截面应按钢筋混凝土偏心受拉构件计算，其弯矩Mbi 及轴心拉力Nbti可按下列公式计算： Mbi＝M1i+αMM2i Nbti＝ηNM2i/H0 对简支墙梁：αM＝ΨM(1.7hb/l0 -0.03) ΨM＝4.5-10a/l0 ηN＝0.44+2.1hw/l0 对连续墙梁和框支墙梁：αM＝ΨN(2.7hb/l0i -0.08) ΨM＝3.8-8a/l0i ηN＝0.8+2.6hw/l0i
二、墙梁的一般规定
墙梁类别墙体跨度墙高托梁高洞宽总高 (m) hw/Loi hb/Loi bh/Loi 度(m) ≤18 ≤9 ≥0.4 ≥1/10 ≤0.3 洞高hh ≤5hw/6且 hwhh≥0.4m
承重墙梁
自承重墙梁
≤18
≤12
≥1/3 ≥1/15
≤0.8
hw---墙体计算高度； hb---托梁截面高度； Loi---墙梁计算跨度； bh---洞口宽度； hh----洞口高度，对窗洞取洞顶至托梁顶面距离。
• 墙体计算高度hw：取托梁顶面上一层墙体高度，当hw＞LO时，取hw＝LO(对连续墙梁和多跨框支墙梁，LO取各跨的平均值)；
各计算参数说明：
• 墙梁跨中截面计算高度Ho :取H0＝hw+0.5hb；
• 翼墙计算宽度bf :取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和 L0/6；

砌体结构课件第5章

过梁支座附近斜截面受剪承载力不足而破坏；
过梁支座边沿水平灰缝发生破坏（钢筋砖过梁不会发生）。
5.1 过梁
5.1.3 过梁的计算——砖砌平拱过梁——砖砌平拱过梁
不考虑支座水平推力对抗弯承载力的提高；略去支座边沿水平
灰缝破坏的验算；
沿齿跨缝中截正面截的面弯的曲受抗弯拉承强载度力值，；砖体的弯曲抗拉强度设计值ftm采用
[q2] =2fVbz╱Lｎ=4fVb╱9
（GB 50003-2001）中表3.2.2可得：
砌体沿齿缝截面的弯曲抗拉强度设计值ftm =0.23MPa；砌体的抗剪强度设计值fv =0.11MPa 过梁的截面计算高度取h= Ln╱3
1 按受弯承载力公式计算：
M≤ ftm W
W=bh2╱6=b(Lｎ/3)2╱6= bLｎ2╱54
M=[q1] Lｎ2╱8
5.1.2 过梁上的荷载
❖ 梁，板荷截：
对砖和小型砌块砌体：当梁、板下的墙体高度hw<ln，时应计入梁、板转来的荷截；当梁、板下的墙体高度hw≧ln时，可不考虑梁、板荷截。
过梁上的墙体荷载
5.1 过梁
5.1.2 过梁上的荷载
❖ 墙体荷截
对砖砌体：当过梁上的墙体高度hw<ln/3时，应按墙体的均布自重计算；当墙提高度hw≧ln/3时，应按高度为ln/3墙体的均布自重计算。
[q1] Lｎ2╱8= ftm W
[q1]=8ftm W╱Lｎ2=4ftmb╱27
[q1]=4×0.23×370╱27=12.61N╱mm=12.61kN╱m
5.1 过梁
5.1.3 过梁的计算
计算例题
2 按受剪承载力公式计算：
V≤fVbz
z=2h╱3=2 Lｎ╱9

第6章过梁、墙梁、挑梁及墙体的构造措施--砌体结构PPT课件

-
23
航天与建筑工程学院
（2）墙梁的受力分析结果
无洞口墙梁的内力传递托梁处于小偏心受拉状态
-
24
航天与建筑工程学院
有偏洞口墙梁的内力传递
托梁处于大偏心受拉状态
-
25
航天与建筑工程学院
（3）墙梁的破坏形态
▪ 正截面受弯破坏 ▪ 墙体或托梁受剪破坏 ▪ 墙梁的局部受压破坏
-
26
航天与建筑工程学院
1）墙梁的受弯破坏
托梁配筋较弱时，发生正截面受弯破坏。
-
27
航天与建筑工程学院
2）墙梁的受剪破坏
①托梁的剪切破坏
当托梁的箍筋不足时，可能发生托梁斜截面剪切破坏。（设计不应出现）
②墙体的剪切破坏
当托梁的配筋较强，并且梁端砌体局部受压承载力得到保证时，一般发生墙体剪切破坏。
-
28
航天与建筑工程学院
hc 梁的截面高度（ mm ）； f 砌体的抗压强度设计值（MPa）；
Nl 梁端支承压力设计值。
1
0
-
18
航天与建筑工程学院
第6章过梁、墙梁、挑梁及墙体的构造措施
6.1 过梁
砌
体结
第5章
构
6.2 墙梁 6.3 挑梁
5.6 墙体构造措施
-
19
航天与建筑工程学院

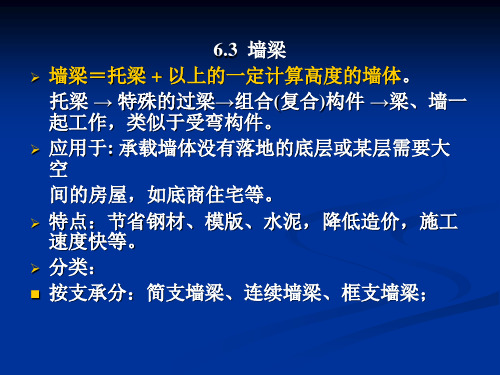

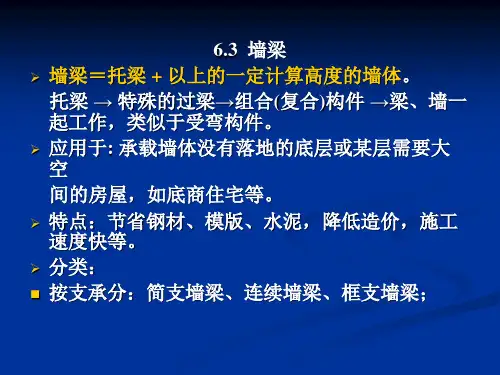

§6.2 墙梁 (wall beam) §6.2.1 墙梁概述
和
框架柱的计算H 高 c 度 Hcn取 0.5为 hb； Hcn框架柱的净高 - 顶（面取至航基天托与础建筑梁工程底学） 3院面 9
2.墙梁的计算荷载
墙梁的组合作用须在结构材料达到强度后才能充分发挥，故墙梁上的计算荷载应按使用阶段和施工阶段分别计算。

砌体结构课件第6章墙梁挑梁及过梁的设计自做-PPT文档资料

M M M bi 1 i M 2 i
对简支墙梁：

M2i Nbti N H0
h l0
b 1 . 7 0 .03 M M
M 4.510
a l0
N 0 .44 2 .1
h w l0
对连续、框支墙梁
h b 2 .7 0 .08 M N l0i
2.计算简图墙梁应取一层层高即按单层取计算简图。
（1）墙梁计算跨度 l0 l0i
或 lc lci 中较小 . 1 l 1 . 1 l →简支墙梁和连续墙梁取1 n ni 值，其中 lnl0n 为净跨，lc lci 为支座中心间的距离。 →对框支墙梁，取框架柱中心轴线间的距离 lc lci
3.承载力计算的项目使用阶段：混凝土托梁正截面、斜截面计算、墙体受剪承载力验算、托梁支座上部砌体局部受压承载力验算。施工阶段：托梁受弯、受剪承载力验算。
自承重墙梁在满足墙梁一般要求前提下可不验算墙体受剪承载力和砌体局部受压。 5.1.4 墙梁的托梁正截面承载力计算 1.托梁跨中截面托梁正截面按钢筋混凝土偏心受拉构件计算。其弯矩 M bi 和轴心拉力 N bti 为：
当 hw l0 ＞0.40或 a l 0 较小时发生。组合拱肋处砌体主压应力超过其斜向抗压强度而斜向破坏→ 斜裂缝陡峭（倾角55°～60°）→ 裂缝多且穿过砖和灰缝→ 砖被压碎→ 开裂荷载和受剪承载力均较大。
劈裂破坏
劈裂破坏：当集中荷载较大，砌体强度较低时，砌体开裂后迅速贯通墙体全高，沿集中力作用点到支座形成劈裂形雷锋，破坏时沿支座至荷载作用点方向突然开展。
（3）局部受压破坏

当托梁配筋多而砌体强度低，且墙体的高跨比较大，即＞0.75~0.80时发生。支座处砌体因应力集中而产生微小裂缝，局部受压破坏。托梁纵筋锚固不足，支座垫板或加载垫板的尺寸或刚度较小→ 托梁支座处砌体的局压破坏。

《砌体结构墙梁》课件

3 声音隔离
4 施工便利性
有效隔离外界噪音，提供更安静的室内环境。
材料易获取，施工简单，适用于各种规模的建筑项目。
砌体结构墙梁的构造方法
砌砖
按照设计图纸，用砖块进行一层层的垒砌。
砂浆制作
将水泥、砂子和适量的水按比例混合制作成砂浆。
加固
通过金属筋条或网格布增加墙体的强度和稳定性。
砌体结构墙梁的使用范围
住宅建筑
用于住宅的外墙、内隔墙、楼梯和承重墙等。
公共建筑
可用于学校、医院、博物馆等公共建筑的结构设计。
商业建筑
适用于商场、酒店、办公楼等商业建筑的结建筑的结构构造。
砌体结构墙梁的优点
1 经济实用
材料价格合理，施工简单，更加经济实用。
2 环保可持续
使用天然材料，不含有害物质，符合环保要求。
《砌体结构墙梁》PPT课件
建筑结构简介
砌体结构墙梁的定义
组成
由多层砖块或石块组成的结构体系。
连接方式
通过砌筑、砂浆灌浆或使用金属件等连接方式进行固定。
功能
承受和分散建筑荷载，提供结构稳定性和支撑。
砌体结构墙梁的特点
1 耐火性
由砖块或石块构成，具有良好的耐火性能。
2 吸湿性
能吸湿并逐渐释放储存的湿气，调节室内湿度。
3 抗震性能
具有一定的抗震能力，能够保障建筑物的整体结构安全。
砌体结构墙梁的局限性
1 承重能力
相比钢筋混凝土结构，承重能力相对较小。
2 湿度要求
砌体结构墙梁对湿度敏感，需要防潮措施。

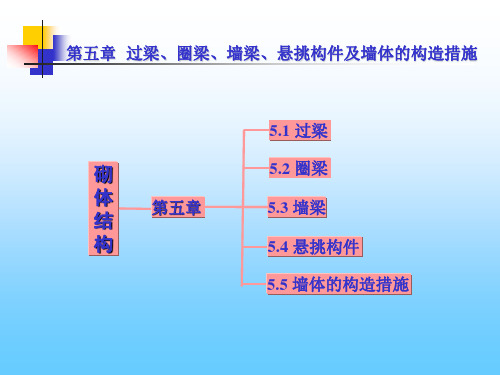

砌体结构第五章过梁、圈梁及悬挑构件PPT课件

轻墙体开裂的措施合理的结构布置
采用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖；顶层屋面板下设置现浇钢筋混凝土圈梁，并沿内外墙拉通，房屋两端圈梁下的墙体内宜适当设置水平钢筋；可在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑动层；女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起；房屋顶层端部墙体内适当增设构造柱。
-
a.砖砌平拱过梁
b.钢筋砖石过梁
10
图5-4 常见过梁破坏形态
-
3. 过梁上的荷载作用在过梁上的荷载有墙体荷载和过梁计算高度范围内的梁、板荷载。 ①梁板荷载:
对于砖和小型砌块砌体, 当梁板下墙体的高度 hw ln 时（l n 为过梁的净跨），应计入梁板传来的荷载。
当梁板下的墙体高度 hw ln 时，不考虑梁板荷载。
14
-
5.3墙梁
1. 墙梁的作用和分类由托梁和其上部的计算高度范围内的墙体所组成的组
合结构称为墙梁。墙梁包括简支墙梁、连续墙梁和框支墙梁。也可以分
为承重墙梁和自承重墙梁。 2. 学墙梁的计算和构造（自学）
15
-
5.4 挑梁
1. 挑梁的定义和适用范围挑梁是埋置在砌体结构中悬挑的钢筋混凝土梁。适用
《砌体结构设计规范》规定挑梁下砌体局部受压承载力
计算公式：
Nl fAl
-
式中， —N l—挑梁下的支撑压力，可以取 Nl 2R R —为挑梁由荷载设计值产生的支座竖向反力；
—为梁端底面压应力图形的完整系数，取0.7
—为砌体局部抗压强度提高系数，挑梁为丁字
形墙体时，取为1.5；为一字形墙体时，取为1.25
-
a. 倾覆破坏
b. 局部受压破图5-9 挑梁破坏形态坏

砌体结构墙梁

各计算参数说明：
• 墙梁跨中截面计算高度Ho :取H0＝hw+0.5hb；
• 翼墙计算宽度bf :取窗间墙宽度或横墙间距的2/3,且每边不大于3.5h h为墙体厚度和 L0/6；
• 框架柱计算高度Hc :取Hc＝Hcn+0.5hb；Hcn为框架柱的净高,取基础顶面至托梁底面的距离
2 、墙梁的计算内容考虑托梁与墙体的组合作用,墙梁应分别进行：
ΨM＝4.5-10a/l0
0.44+2.1hw/l0
ηN＝
对连续墙梁和框支墙梁：αM＝ΨN 2.7hb/l0i -
Mbi＝M1i+αMM2i Nbti＝ηNM2i/H0 简支墙梁：αM＝ΨM 1.7hb/l0 -0.03 ;
ΨM＝4.5-10a/l0 ; ηN＝0.44+2.1hw/l0 连续墙梁：αM＝ΨN 2.7hb/l0i -0.08 ;
注：
• 采用混凝土小型砌块砌体的墙梁可参照使用；墙体总高度指托梁顶面到檐口的高度,带阁楼的坡屋面应算到山尖墙1/2高度处；对自承重墙梁,洞口至边支座中心的距离不应小于0.15Loi,距中支座不应小于0.07 Loi , 门窗洞上口至墙顶的距离不应小于0.4m；
• 计算高度范围内1般每跨仅允许设置1个洞口,各层洞口宜设置在相同位置,上下层宜对齐；
3、墙梁的计算
1、计算内容与计算简图
1 、墙梁的计算简图
各计算参数说明：
• 墙梁计算跨度LO LOi ：对简支墙梁和连续墙梁取1.1Ln 1.1Lni 或Lc Lci 两者的较小值； Ln Lni 为净跨,Lc Lci 为支座中心线距离对框支墙梁,取框架柱中心线间的距离Lc Lci ；
• 墙体计算高度hw：取托梁顶面上1层墙体高度,当hw＞LO时,取hw＝LO 对连续墙梁和多跨框支墙梁,LO取各跨的平均值；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精选文档
8
(a)轴力图
(b)弯矩图
(c)剪力图
竖向荷载下无洞口简支墙梁托梁内力分布
图（弹性计算结果）
精选文档
9
• 无洞口简支墙梁应力图（弹性计算结果） (a) 正应力； (b) 剪应力；
（a）
（b）
精选文档
10
• 由此可见，对于无洞口墙梁，墙梁顶部荷载由墙体的内拱作用和托梁的拉杆作用共
同承受，即墙体以受压为主，托梁则处于小偏心受拉状态。
精选文档
11
破坏形态精选文档Biblioteka 122、有洞口简支墙梁
• 对于有洞口墙梁，洞口的位置对墙梁的应力分布和破坏形态影响较大。（1）洞口居中布置：受力性能和破坏形态类都似于无洞口墙梁；（2）洞口靠近支座布置：托梁处于大偏心受拉状态。
精选文档
13
hw-
hh≥0.4m
自承重墙梁 ≤18 ≤12 ≥1/3 ≥1/15 ≤0.8
hw---墙体计算高度； hb---托梁截面高度； Loi---墙梁计算跨度； bh---洞口宽度； hh----洞口高度，对窗洞取洞顶至托梁顶面距离。
精选文档
21
注：
• 采用混凝土小型砌块砌体的墙梁可参照使用；
墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；对自承重墙梁，洞口至边支座中心的距离不应小于0.15Loi，距中支座不应小于0.07 Loi ，门窗洞上口至墙顶的距离不应小于 0.4m；
(a)轴力图
(b)弯矩图
(c) 剪力图
• 竖向荷载下有洞口简支墙梁托梁内力分布图（弹性计算结果）
精选文档
14
破坏形态
（1）弯曲破坏
（2）剪切破坏
（3）局部受压破坏
精选文档
15
3、连续墙梁
• 定义：连续墙梁是由钢筋混凝土托梁和支撑于连续托梁上的计算高度范围内的墙体组成的组合构件。
• 构造要求：墙梁顶面出应设置圈梁，并宜在墙梁上拉通从而形成连续墙梁的顶梁。
3、墙梁的托梁正截面承载力计算
（1）托梁跨中截面
应按钢筋混凝土偏心受拉构件计算，其弯矩Mbi
及轴心拉力Nbti可按下列公式计算：

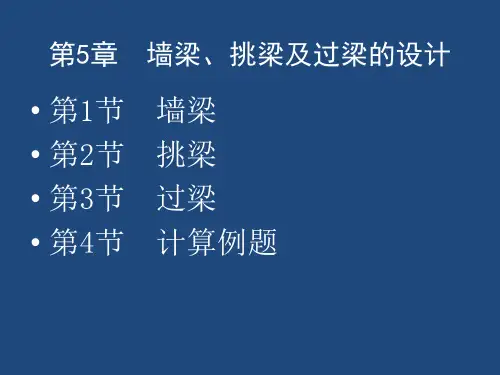

第五章墙梁、挑梁及过梁的设计
• 第一节墙梁 • 第二节挑梁 • 第三节过梁 • 第四节计算例题
精选文档
1
第一节墙梁
• 目的：熟悉墙梁的受力特点与破坏特征，掌握墙梁设计总则及构造要求。
精选文档
2
定义：由钢筋混凝土托梁和梁上
计算高度范围内的砌体墙组成的组合构件，称为墙梁。其中墙体不仅作为荷载作用在托梁上，而且作为结构的一部分与托梁共同工作。
• 框架柱计算高度Hc :取Hc＝Hcn+0.5hb；Hcn为框架柱的净高，取基础顶面至托梁底面的距
离。
精选文档
25
（2）、墙梁的计算内容考虑托梁与墙体的组合作用，墙梁应分别进行：
a、使用阶段正截面受弯承载力; b、使用阶段斜截面受剪承载力; c、使用阶段托梁支座上部砌体局部受压承载力计算; d、施工阶段托梁承载力验算。
精选文档
6
一、墙梁的受力性能
• 有关因素：墙梁的受力性能与支撑情况、托梁和
墙体的材料、托梁的高跨比、墙体的高跨比、墙体上是否开洞、洞口的大小与位置等因素有关。
精选文档
7
1、无洞口简支墙梁
• 实验研究及有限元分析表明，墙梁的受力性能类似于钢筋混凝土深梁。（深梁：跨度与截面高度之比L／h≤2 ，受力后截面上弹性弯曲应力不再保持为线性分布的梁。）
自承重墙梁可不验算墙体受剪承载力和砌体局
部受压承载力。
精选文档
26
2、墙梁荷载计算
使用阶段墙梁上的荷载：（1）承重墙梁
1)：托梁顶面的荷载设计值Q1、F1取托梁自重及本层楼盖的恒荷载和活荷载。
2): 墙梁顶面的荷载设计值Q2取托梁以上各层墙体自重、墙梁顶面以上各层楼（屋）盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。（2）自承重墙梁
精选文档
16
破坏形态
（1）、斜拉破坏（2）、斜压破坏（3）、剪压－局压破坏
精选文档
17
4、框支墙梁
• 定义：框支墙梁是由钢筋混凝土框架和砌筑在框架上的计算高度范围内的墙体组成的组合构件。
精选文档
18
破坏形态
（1）弯曲破坏（2）剪切破坏（3）弯剪破坏（4）局压破坏
精选文档
19
总结：墙梁的破坏形态
• 墙体计算高度hw：取托梁顶面上一层墙体高度，当hw＞LO时，取hw＝LO(对连续墙梁和多跨框支墙梁，LO取各跨的平均值)；
精选文档
24
各计算参数说明：
• 墙梁跨中截面计算高度Ho :取H0＝hw+0.5hb；
• 翼墙计算宽度bf :取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和 L0/6；
（1）弯曲破坏（2）剪切破坏：斜拉破坏和斜压破坏、劈裂
破坏（3）局压破坏: 纵筋锚固长度不足，支座处
托梁或砌体的局部受压破坏
精选文档
20
二、墙梁的一般规定
墙梁类别承重墙梁
墙体总高度(m)
跨度 (m)
墙高 hw/Loi
托梁高 hb/Loi
洞宽 bh/Loi
洞高hh
≤5hw/6且
≤18 ≤9 ≥0.4 ≥1/10 ≤0.3
• 计算高度范围内一般每跨仅允许设置一个
洞口，各层洞口宜设置在相同位置，上下
层宜对齐；
精选文档
22
三、墙梁的计算
1、计算内容与计算简图
（1）、墙梁的计算简图
精选文档
23
各计算参数说明：
• 墙梁计算跨度LO(LOi)：对简支墙梁和连续墙梁取1.1Ln(1.1Lni)或Lc(Lci)两者的较小值；Ln(Lni) 为净跨，Lc(Lci)为支座中心线距离。对框支墙梁，取框架柱中心线间的距离Lc(Lci)；
精选文档
3
• 1、墙梁适用于：商店－住宅、车库－住宅、小型生产车间
• 2、墙梁分类按受荷性质：① 承重墙梁 ② 自承重墙梁按结构形式： ① 简支墙梁 ② 连续墙梁 ③ 框
支墙梁；按开洞类型： ① 无洞口墙梁 ② 有洞口墙梁
精选文档
4
精选文档
5
(a) 无洞口简支墙梁；
(b) 有洞口双跨框支墙梁；
墙梁顶面的荷载设计值Q2取托梁自重及托梁以上墙体自重。
（如前图示）
精选文档
27
施工阶段托梁上的荷载：
1)：托梁自重及本层楼盖的恒荷载 2)：本层楼盖的施工荷载 3)：墙体自重可取为l0max/3的墙体自重（l0max
为各计算跨度的最大值），开洞时应按洞顶以下实际分布的墙体自重复核。
精选文档
28
