穿线管的选用标准
穿线管是一种常用的电线电缆配件，用于保护电线电缆，使其更加美观整洁。
在选择穿线管时，需要根据实际情况进行选择，以确保其能够满足使用要求。
下面是穿线管的选用标准。
1.材料选择
穿线管的材质通常有金属、塑料、橡胶等。
不同的材质具有不同的特点，在选择时需要根据实际情况进行选择。
例如，金属材料的穿线管具有较高的耐压性和耐磨性，适用于较为恶劣的环境；而塑料材料的穿线管则具有较好的防腐性和绝缘性能，适用于一般环境。
2.尺寸选择
穿线管的尺寸需要根据电线电缆的规格进行选择。
如果穿线管的内径过小，则会导致电线电缆无法穿过；如果内径过大，则会导致电线电缆在穿线管内晃动，影响美观和使用效果。
因此，在选择时需要根据电线电缆的规格进行选择。
3.耐腐蚀性能
在一些特殊环境中，穿线管需要具有较好的耐腐蚀性能。
例如，在化工厂、海洋工程等环境中，穿线管需要具有较好的耐腐蚀性能，以保证其使用寿命。
4.防火性能
在一些特殊场合中，穿线管需要具有较好的防火性能，以保证其在火灾发生时不会对人员和设备造成危害。
因此，在选择时需要注意其防火性能。
5.安装方式
穿线管的安装方式通常有固定式和活动式两种。
固定式穿线管适用于需要固定电线电缆位置的场合，而活动式穿线管适用于需要频繁更换电线电缆的场合。
因此，在选择时需要根据实际情况进行选择。
综上所述，选择穿线管需要考虑材料、尺寸、耐腐蚀性能、防火性能和安装方式等因素。
只有根据实际情况进行选择，才能确保其能够满足使用要求，并且具有较好的使用效果。
穿线管尺寸及选型要求穿线管是建筑和工业设施中常用的一种管道，用于保护电线和电缆，并便于布线。
选择正确的穿线管尺寸和类型对于确保布线的有效性和安全性至关重要。
尺寸要求正确选择穿线管的尺寸非常重要，尺寸选择过小可能导致无法容纳所需的电线和电缆，尺寸选择过大可能导致浪费成本和资源。
以下是选择穿线管尺寸时应考虑的要点：1. 确定所需的电线和电缆数量和尺寸。
2. 考虑电线和电缆的直径和弯曲半径。
应选择的穿线管内径应能容纳电线和电缆的直径，并提供足够的空间用于弯曲半径。
3. 考虑电线和电缆的未来扩展需求。
如果预计将来可能增加或更改电线和电缆数量，应选择较大的穿线管尺寸以满足未来的需求。
4. 参考相关规范和标准。
根据所在地区的建筑规范和电气标准，了解穿线管尺寸的最小要求。
选型要求除了尺寸，选择适当的穿线管类型也是十分必要的。
不同类型的穿线管适用于不同的应用场景和环境条件。
以下是选择穿线管类型时应考虑的要点：1. 根据应用场景的特点选择合适的材料。
常见的穿线管材料包括塑料、金属和灰铸铁等。
对于高温、高压或腐蚀环境，选择耐高温、耐腐蚀的材料非常重要。
2. 考虑穿线管的防护性能。
根据需要选择防水、防尘或防火性能较好的穿线管类型，以确保安全和可靠的电气系统。
3. 考虑安装和维护的便利性。
选择易于安装和维护的穿线管类型，可以提高工作效率和降低维护成本。
根据以上要点，选择合适的穿线管尺寸和类型是确保布线质量和安全性的关键。
在选择时，应仔细考虑电线和电缆的要求，并参考相关规范和标准。
为了满足未来的扩展需求，选择稍大尺寸的穿线管可能更加可取。

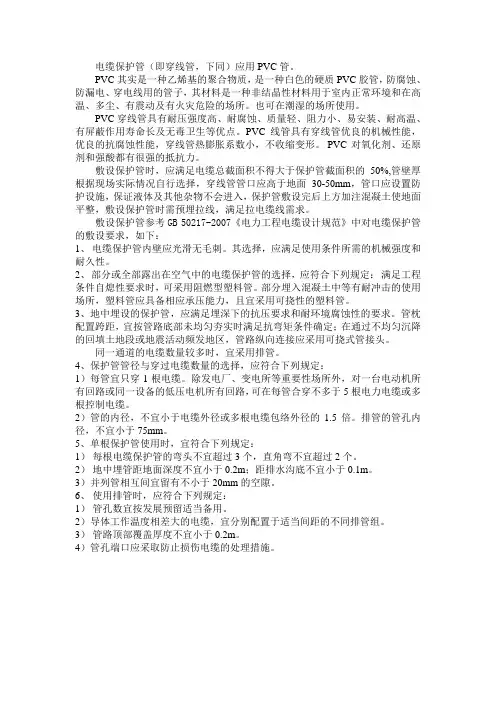

电缆保护管（即穿线管，下同）应用PVC管。
PVC其实是一种乙烯基的聚合物质，是一种白色的硬质PVC胶管，防腐蚀、防漏电、穿电线用的管子，其材料是一种非结晶性材料用于室内正常环境和在高温、多尘、有震动及有火灾危险的场所。
也可在潮湿的场所使用。
PVC穿线管具有耐压强度高、耐腐蚀、质量轻、阻力小、易安装、耐高温、有屏蔽作用寿命长及无毒卫生等优点。
PVC线管具有穿线管优良的机械性能，优良的抗腐蚀性能，穿线管热膨胀系数小，不收缩变形。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。
敷设保护管时，应满足电缆总截面积不得大于保护管截面积的50%,管壁厚根据现场实际情况自行选择，穿线管管口应高于地面30-50mm，管口应设置防护设施，保证液体及其他杂物不会进入，保护管敷设完后上方加注混凝土使地面平整，敷设保护管时需预埋拉线，满足拉电缆线需求。
敷设保护管参考GB 50217-2007《电力工程电缆设计规范》中对电缆保护管的敷设要求，如下：1、电缆保护管内壁应光滑无毛刺。
其选择，应满足使用条件所需的机械强度和耐久性。
2、部分或全部露出在空气中的电缆保护管的选择，应符合下列规定：满足工程条件自熄性要求时，可采用阻燃型塑料管。
部分埋入混凝土中等有耐冲击的使用场所，塑料管应具备相应承压能力，且宜采用可挠性的塑料管。
3、地中埋设的保护管，应满足埋深下的抗压要求和耐环境腐蚀性的要求。
管枕配置跨距，宜按管路底部未均匀夯实时满足抗弯矩条件确定；在通过不均匀沉降的回填土地段或地震活动频发地区，管路纵向连接应采用可挠式管接头。
同一通道的电缆数量较多时，宜采用排管。
4、保护管管径与穿过电缆数量的选择，应符合下列规定：1）每管宜只穿1根电缆。
除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电机所有回路，可在每管合穿不多于5根电力电缆或多根控制电缆。
2）管的内径，不宜小于电缆外径或多根电缆包络外径的1.5倍。
排管的管孔内径，不宜小于75mm。
穿线管尺寸及选型准则穿线管是一种用于电线和电缆布线的管道，通常用于建筑物和工业设施中。
选择适当的穿线管尺寸和类型是确保电线安装质量和布线顺畅的关键因素。
本文将介绍穿线管的尺寸以及选型的准则。
穿线管尺寸选择穿线管的尺寸应根据所需通道的电线数量和直径来选择。
以下是一些常用的穿线管尺寸：- 20mm：适用于较少数量的细小电线；- 25mm：适用于一般电线布线；- 32mm：适用于较多数量的电线或较粗的电缆；- 40mm：适用于大规模的电缆布线。
选择穿线管尺寸时，应根据实际需求和电线或电缆的直径进行合理判断。
过小的穿线管会导致装线困难，而过大的穿线管则可能浪费空间和资源。
穿线管选型准则除了尺寸外，还应注意以下几个选型准则：1. 材质选择：穿线管通常由塑料、金属或复合材料制成。
根据线路环境和需求，选择适合的材质。
例如，在潮湿环境中，耐腐蚀的塑料穿线管可能更合适。
2. 防火性能：特别是在建筑物中，穿线管的防火性能非常重要。
应选择具有良好阻燃能力的穿线管，以确保线路安全。
3. 安装方式：穿线管可分为表面安装和隐藏安装两种方式。
根据实际需求和装修要求选择适当的安装方式。
4. 弯曲半径：穿线管通常有最小弯曲半径限制。
确保选择的穿线管能容纳所需线路的弯曲，避免电线或电缆因违反限制而受到损坏。
5. 附件配件：穿线管通常需要使用一些附件配件，如转角接头、连接器等。
根据实际需求选择相应的附件配件，并确保其与所选穿线管兼容。
在选择穿线管尺寸和类型时，应综合考虑上述几个准则，以确保电线的安装质量和布线的顺利进行。
