启动送电现场核相试验方法
- 格式:doc
- 大小:19.50 KB
- 文档页数:3

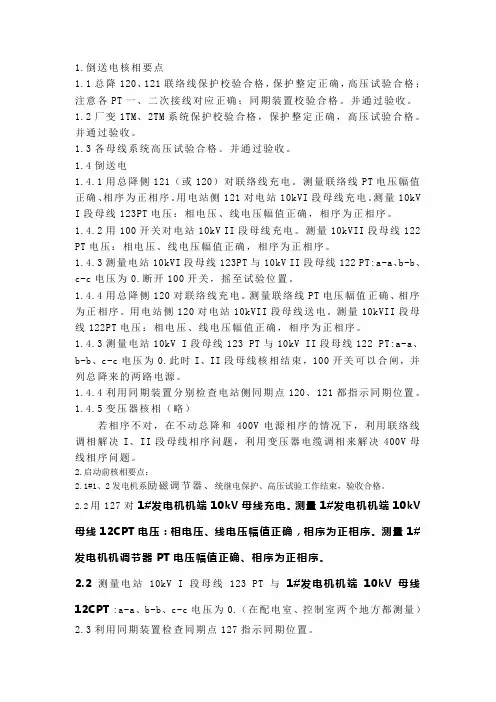

1.倒送电核相要点1.1总降120、121联络线保护校验合格,保护整定正确,高压试验合格;注意各PT一、二次接线对应正确;同期装置校验合格。
并通过验收。
1.2厂变1TM、2TM系统保护校验合格,保护整定正确,高压试验合格。
并通过验收。
1.3各母线系统高压试验合格。
并通过验收。
1.4倒送电1.4.1用总降侧121(或120)对联络线充电。
测量联络线PT电压幅值正确、相序为正相序。
用电站侧121对电站10kVI段母线充电。
测量10kV I段母线123PT电压:相电压、线电压幅值正确,相序为正相序。
1.4.2用100开关对电站10kV II段母线充电。
测量10kVII段母线122 PT电压:相电压、线电压幅值正确,相序为正相序。
1.4.3测量电站10kVI段母线123PT与10kV II段母线122 PT:a-a、b-b、c-c电压为0.断开100开关,摇至试验位置。
1.4.4用总降侧120对联络线充电。
测量联络线PT电压幅值正确、相序为正相序。
用电站侧120对电站10kVII段母线送电。
测量10kVII段母线122PT电压:相电压、线电压幅值正确,相序为正相序。
1.4.3测量电站10kV I段母线123 PT与10kV II段母线122 PT:a-a、b-b、c-c电压为0.此时I、II段母线核相结束,100开关可以合闸,并列总降来的两路电源。
1.4.4利用同期装置分别检查电站侧同期点120、121都指示同期位置。
1.4.5变压器核相(略)若相序不对,在不动总降和400V电源相序的情况下,利用联络线调相解决I、II段母线相序问题,利用变压器电缆调相来解决400V母线相序问题。
2.启动前核相要点:2.1#1、2发电机系励磁调节器、统继电保护、高压试验工作结束,验收合格。
2.2用127对1#发电机机端10kV母线充电。
测量1#发电机机端10kV母线12CPT电压:相电压、线电压幅值正确,相序为正相序。
测量1#发电机机调节器PT电压幅值正确、相序为正相序。

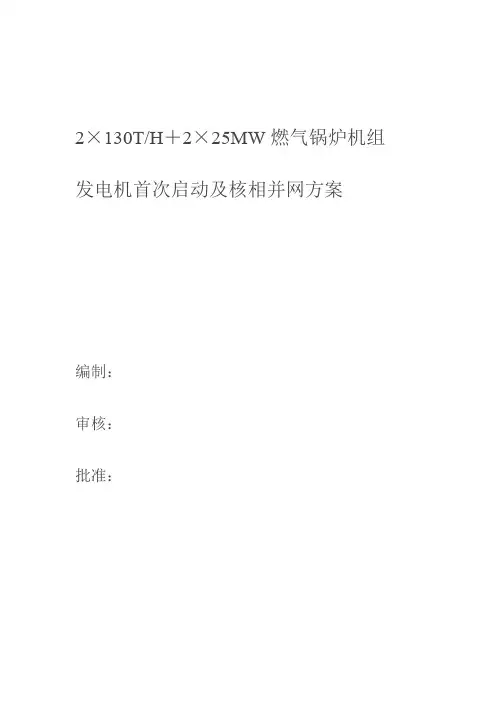

2×130T/H+2×25MW燃气锅炉机组发电机首次启动及核相并网方案编制:审核:批准:1 编制目的为加强2×130T/H+2×25MW燃汽锅炉机组调试工作管理,明确发电机系统调试的任务和各方职责,规范调试项目和程序,使调试工作有组织,有计划,有次序地进行,全面提高调试质量,确保机组安全、可靠、经济、文明地投入生产,特制定本方案。
本方案在实施过程中的修改、调整,届时由启动验收委员会的总指挥决定。
2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程》2.2《火电工程启动调试工作规定》2.3《火电施工质量检验及评定标准》2.4《火电建设施工及验收技术规范》2.5《电气装置安装工程电气设备交接试验标准》2.6《电力设备预防性试验规程》2.7《继电器检验规程》2.8《电气指示仪表检验规程》2.9《电力系统自动装置检验条列》2.10有关行业和厂家的技术标准2.11设计单位和厂家提供的有关图纸资料3编制说明3.1该措施是为2﹡25MW机组从分系统调试开始到72+24小时满负荷试运结束,这一全过程电气整套启动试运编制的一个指导性文件3.2该措施将分系统调试、整套启动具备的条件、发电机升速过程的试验、空负荷调试、带负荷调试、72+24小时满负荷试运六个阶段顺序编写。
3.3该措施的编写顺序通常可以反映实际操作顺序,但是在实际工作中应依据现场的具体作不同的调整。
4主要设备4.1发电机型号: QFW-30-2A 2有功功率: 30MW功率因数: 0.8频率: 50Hz额定转速: 3000转/分定子电压: 10500伏定子电流: 2062A制造厂:四川东风电机厂4.2交流励磁机型号: WLQ130-3000额定频率: 200 Hz额定转速: 3000转/分整流盘输出额定电压: 200V整流盘输出额定电流: 385 A额定励磁电压: 22V额定励磁电流: 5A制造厂:励磁调整装置4.3型1DCEC 号:—制造厂:北京吉思电气有限公司4.4高压开关柜型号: KYN28--12制造厂:南京国电南思电气有限公司5分系统调试5.1发电机继电保护静态调试5.1.1二次交流回路检查5.1.2保护元件调整试验5.1.3保护直流回路传动试验5.1.4发电机保护传动试验5.2励磁系统静态试验5.2.1一次系统设备检查5.2.2励磁调节器控制、保护、监视系统试验5.3同期系统静态试验5.3.1同期装置检查、调试5.3.2二次回路的检查、调试5.3.3同期系统加电检查6启动试验前应完成的工作及应具备的条件6.1应具备的条件6.1.1发电机系统一、二次设备的安装、调试工作已全部结束,符合规程、规范要求具备的启动条件。

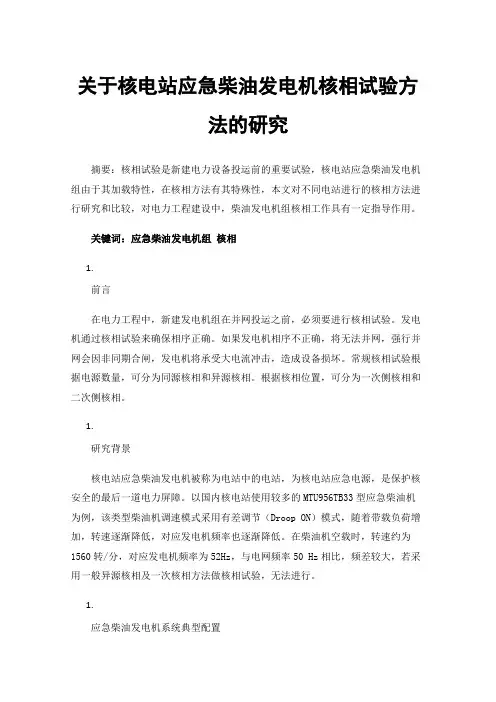

关于核电站应急柴油发电机核相试验方法的研究摘要:核相试验是新建电力设备投运前的重要试验,核电站应急柴油发电机组由于其加载特性,在核相方法有其特殊性,本文对不同电站进行的核相方法进行研究和比较,对电力工程建设中,柴油发电机组核相工作具有一定指导作用。
关键词:应急柴油发电机组核相1.前言在电力工程中,新建发电机组在并网投运之前,必须要进行核相试验。
发电机通过核相试验来确保相序正确。
如果发电机相序不正确,将无法并网,强行并网会因非同期合闸,发电机将承受大电流冲击,造成设备损坏。
常规核相试验根据电源数量,可分为同源核相和异源核相。
根据核相位置,可分为一次侧核相和二次侧核相。
1.研究背景核电站应急柴油发电机被称为电站中的电站,为核电站应急电源,是保护核安全的最后一道电力屏障。
以国内核电站使用较多的MTU956TB33型应急柴油机为例,该类型柴油机调速模式采用有差调节(Droop ON)模式,随着带载负荷增加,转速逐渐降低,对应发电机频率也逐渐降低。
在柴油机空载时,转速约为1560转/分,对应发电机频率为52Hz,与电网频率50 Hz相比,频差较大,若采用一般异源核相及一次核相方法做核相试验,无法进行。
1.应急柴油发电机系统典型配置下图1为典型的应急柴油发电机系统配置图。
图1:应急柴油发电机系统配置图6kV母线A为机组正常中压母线,6kV母线B为厂用应急中压母线,其正常电源来自于6kV母线A,进线开关为Q1,应急电源为应急柴油发电机组,进线开关为Q2。
6kV断路器Q1和Q2配有同期闭锁保护,仅在满足同期条件时发出闭锁释放信号,两个断路器可以同时合闸。
同期装置所需二次电压分别来自6kV母线B电压互感器二次侧,应急柴油发电机出口电压互感器二次侧。
应急柴油发电机组用辅机电源来自6kV母线B。
系统继电保护配置有6kV开关Q2配有过流保护。
发电机保护配置有过流保护、差动保护、电压保护、定子接地保护等。
1.核相试验介绍笔者曾在不同核电站参与应急柴油发电机调试工作,均采用同源核相方式,根据供电电源不同,曾使用过两种同源核相方法,两种方法各有优缺点。
变电站核相步骤变电站是电力系统中的重要设施,它负责将输电系统的高压电能转换为适合分配和使用的低压电能。
为了确保变电站的安全运行和有效管理,变电站的核相步骤尤为重要。
下面将从准备工作、核相进行和核相结束三个方面介绍变电站核相的步骤。
准备工作是变电站核相的第一步,包括准备设备和文件、检查安全措施等。
首先,要准备好核相仪器,确保各种测试仪器的准确度和工作正常。
同时,核对检修令、工作票、单相表等文件,确保各种文件齐全可靠。
其次,要检查安全措施,包括佩戴好安全帽、胶鞋、绝缘手套等防护用品,确保工作人员的人身安全。
核相进行是核相步骤的关键环节,其中包括现场测定和数据分析。
首先,根据工作票上的指示,将核相仪器连接到相应的设备上。
然后,根据核相仪器上的操作说明,进行相序测试。
测试过程中要注意观察仪器的指示变化,确保测试数据的准确性。
最后,根据测试数据进行分析,判断当前的相序状态是否正确。
如果相序错误,则需要进行相应的调整。
核相结束是核相步骤的最后一步,包括核对数据、记录信息和恢复设备。
首先,要核对核相仪器上的测试数据和实际设备状态是否一致,确保数据的准确性。
然后,将核对结果记录在工作票上,并及时汇报给主管人员。
最后,根据工作票上的要求,恢复设备的正常工作状态,确保变电站的正常运行。
总之,变电站核相是保证电力系统安全运行的重要环节。
在进行核相步骤时,需要做好准备工作,确保设备和文件的完备性,同时检查安全措施,保障工作人员的人身安全。
核相进行时,要进行现场测定和数据分析,确保测试数据的准确性,及时进行相序调整。
核相结束时,要核对数据、记录信息和恢复设备,确保变电站的正常运行。
只有严格按照这些步骤进行核相,才能保证变电站的安全可靠运行。

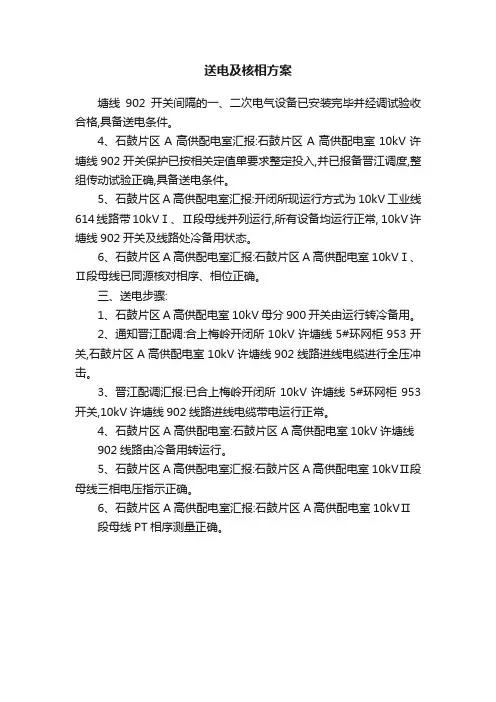

送电及核相方案
塘线902开关间隔的一、二次电气设备已安装完毕并经调试验收合格,具备送电条件。
4、石鼓片区A高供配电室汇报:石鼓片区A高供配电室10kV许塘线902开关保护已按相关定值单要求整定投入,并已报备晋江调度,整组传动试验正确,具备送电条件。
5、石鼓片区A高供配电室汇报:开闭所现运行方式为10kV工业线614线路带10kVⅠ、Ⅱ段母线并列运行,所有设备均运行正常, 10kV许塘线902开关及线路处冷备用状态。
6、石鼓片区A高供配电室汇报:石鼓片区A高供配电室10kVⅠ、Ⅱ段母线已同源核对相序、相位正确。
三、送电步骤:
1、石鼓片区A高供配电室10kV母分900开关由运行转冷备用。
2、通知晋江配调:合上梅岭开闭所10kV许塘线5#环网柜953开关,石鼓片区A高供配电室10kV许塘线902线路进线电缆进行全压冲击。
3、晋江配调汇报:已合上梅岭开闭所10kV许塘线5#环网柜953开关,10kV许塘线902线路进线电缆带电运行正常。
4、石鼓片区A高供配电室:石鼓片区A高供配电室10kV许塘线
902线路由冷备用转运行。
5、石鼓片区A高供配电室汇报:石鼓片区A高供配电室10kVⅡ段母线三相电压指示正确。
6、石鼓片区A高供配电室汇报:石鼓片区A高供配电室10kVⅡ
段母线PT相序测量正确。
使用电压表核相
一、在什么情况下需要核相
当两个或两个以上的电源,有下列情况之一时需要核相
1.有并列要求时。
在设备安装后,投入运行前应核相;
2.作为互备电源时。
在设备安装后,投入运行前应核相;
3.以上两项设备经过大修,有可能改变一次相序时,在大修后,投入运行前应重新核相。
二、核相的操作及判断
核相可使用450v或500v的交流电压表。
按下图所示的方法测量。
测量时先将表的第一端固定接在“电源1”的一相,表的另一端分别试测“电源2”的三相;然后再将表的第一端固定接在“电源1”的第二相,表的另一端分别测“电源2”的三相……共九次。
判断:测量结果中U≈0的两端为同相;U≈线电压的为异相。
三、核相过程中应注意的安全问题
1.正确地选表并作充分的检查;
2.设监护人。
操作人穿长袖衣、戴手套;
3.表线不可过长或过短,测试端裸露的金属部分不可过长;
4.防止造成相间短路或相对地短路(必要时加屏护);
5.人体不得接触。

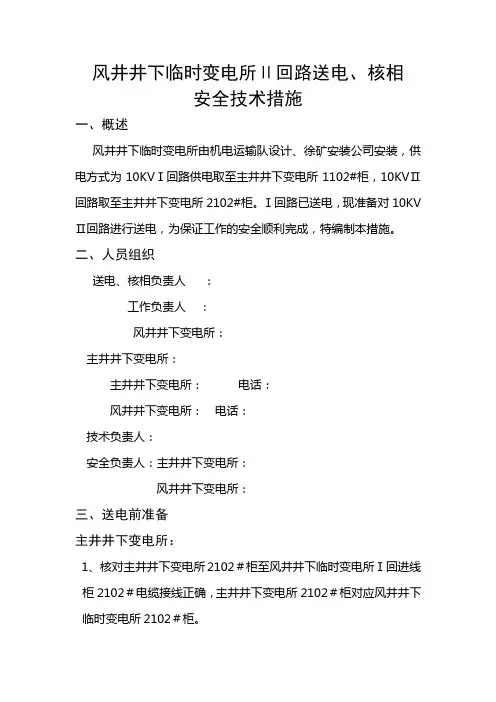

风井井下临时变电所Ⅱ回路送电、核相安全技术措施一、概述风井井下临时变电所由机电运输队设计、徐矿安装公司安装,供电方式为10KVⅠ回路供电取至主井井下变电所1102#柜,10KVⅡ回路取至主井井下变电所2102#柜。
Ⅰ回路已送电,现准备对10KVⅡ回路进行送电,为保证工作的安全顺利完成,特编制本措施。
二、人员组织送电、核相负责人:工作负责人 :风井井下变电所:主井井下变电所:主井井下变电所:电话:风井井下变电所:电话:技术负责人:安全负责人:主井井下变电所:风井井下变电所:三、送电前准备主井井下变电所:1、核对主井井下变电所2102#柜至风井井下临时变电所Ⅰ回进线柜2102#电缆接线正确,主井井下变电所2102#柜对应风井井下临时变电所2102#柜。
2、对主井井下变电所2102#柜出线电缆绝缘进行复测。
电缆绝缘电阻符合要求。
3、对主井井下变电所2102#柜柜内进行检查,确认柜内无遗留物,电缆头无遗留物,电缆头螺丝压接紧固,盖上高防开关接线盒板。
风井井下变电所:1、停4#、7#、8#变压器,高压头隔离打至分位,挂牌闭锁。
2、停2103#、2104#、2105#高开,手车拉至分位,挂牌闭锁。
3、断开1100#联络开关,拉出小车,闭锁、挂牌。
2、确认风井井下临时变电所Ⅱ段进线2102#高防开关手车在分位,闭锁、挂牌。
3、对风井井下临时变电所Ⅱ段进线2102#进行绝缘检查,柜内检查,确认柜内无遗留物,电缆头无遗留物,电缆头螺丝压接紧固。
四、送电步骤:主井井下变电所1、主井井下变电所2102#柜手车推至合位对继电保护进行复查。
保护定值时限改到最小值。
2、合主井井下变电所2102#柜开关。
送电对电缆及风井井下临时变电所Ⅰ回进线柜高防开关电源侧进行冲击,冲击三次,每次5分钟,间隔1分钟。
冲击完毕,通知风井井下临时变电所电缆已冲击完毕。
风井井下变电所1、确认1100#联络开关小车在分位。
2、摇进2102#柜小车,输入保护定值。

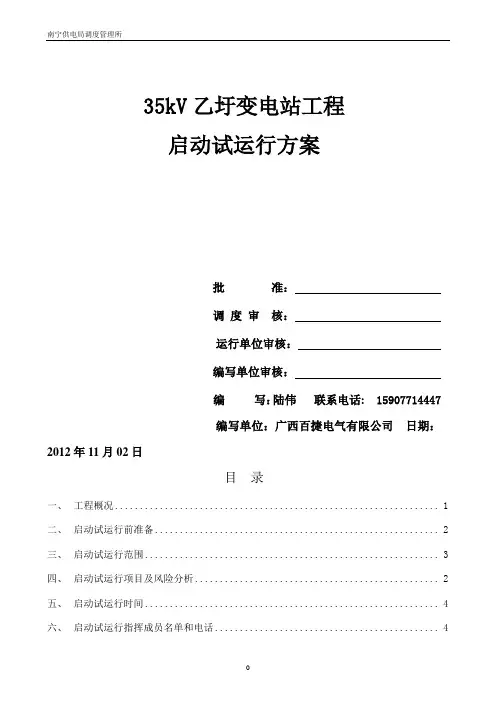

35kV乙圩变电站工程启动试运行方案批准:调度审核:运行单位审核:编写单位审核:编写:陆伟联系电话:编写单位:广西百捷电气有限公司日期:2012年11月02日目录一、工程概况 (1)二、启动试运行前准备 (2)三、启动试运行范围 (3)四、启动试运行项目及风险分析 (2)五、启动试运行时间 (4)六、启动试运行指挥成员名单和电话 (4)七、启动试运行应具备的条件 (4)八、启动试运行前,批准的启动试运行方案送达调度的同时,施工单位须向调度提交试运行申请,启动试运行时间按调度审批的时间执行。
(5)九、启动试运行前系统运行方式要求、调度操作配合: (5)十、启动试运行内容及步骤 (5)十一、启动试验工作完成,由试运行组长向地调详细汇报设备试运行状况及运行方式,并将本次试运行范围内的一、二次设备调度权移交调度管辖,运行方式由调度决定,设备交由运行单位维护 (9)十二、安全措施及注意事项 (9)十三、附图 (10)工程概况35kV乙圩变电站工程是大化县城乡用电改造项目,由广西八桂电力勘察设计有限责任有限公司设计,广西正远电力工程建设监理有限责任公司监理,广西百捷电气有限公司承建。
变电部分:1.建设规模1)电压等级:35kV,10kV两电压等级;2)主变压器:远期2台,本期1台,容量为5000kVA;3)35kV出线:远期3回,本期1回(岩乙线303间隔);4)10kV出线:远期8回,本期4回;5)无功补偿:终期装设无功补偿电容2×600kvar,本期1×600kvar。
2.380V站用电系统,本期装设1台,50kVA站用变压器,接于35kV母线,采用无载调压变压器。
3.电气主接线:35kV远期采用单母接线,本期采用单母接线,10kV远期采用单母线分段接线,本期为单母线接线。
4.一次设备及导体选型:主变选用天威保变的SZ11-5000/35型,容量比为100/100,额定电压为35+3X2.5%/10.5kV,连接组别Y/d11,明珠电气有限公司产品;35kV采用LW16-40.5型SF6断路器,上海华明电力;35kV 户外电流互感器LZW2-35大连互感器有限公司;10kV 采用金属铠装中置手车式高压开关柜,配ZN21-12型国产真空断路器南宁思溢电气设备有限公司产品;35 kV进线PT采用电容式电压互感器,保定市电力互感器厂产品;35 kV母线PT采用JDZXW-35型呈容性电磁式电压互感器,保定市电力互感器厂产品;35 kV避雷器均采用南阳金冠电气有限公司产品;站用变采用屋外全密封油浸式变压器,明珠电气有限公司产品。
县调编号:2014-35kV**变电站综自改造启动送电方案编制单位:********************************二○一四年八月二十九日县调编号:2014-35kV**变电站综自改造启动送电方案验收启动组:批准:调度机构:审核:运行单位:审核:编制单位():审核:编写:印发:35kV**变电站综自改造工程验收启动委员会送达:***县调调度台、35kV**变电站。
一、工程概况本工程为***35kV**变电站综合改造工程:电气一次部分改造内容:将10kV架空出线间隔全部改造成预装箱;10kV***、***、***出线采用电缆出线方式接入预装箱;完善10kV 配电装置的一二次接地;电气二次部分改造内容:变电站全站综自改造,包括主变压器,各级电压配电装置的控置、信号、保护、自动化和远动等。
更换10kV 线路保护测控装置4台;更换一体化电源系统1套。
二、启动相关事项(一)启动范围1、35kV**变电站。
(二)待投运设备调度命名和编号1.具体见主接线图(附件)。
三、启动组织指挥关系启委会:负责工程启动前及启动过程中的组织、指挥和协调,审批启动方案及调整方案,确认工程是否具备启动条件,确定启动时间,对启动中出现的重大情况作出决定。
启委会可授权启动试运指挥组负责启动工作指挥。
启动调试总指挥:根据启委会的授权,负责启动期间启动范围内设备的事故处理,协调启动操作与调试试验的衔接,向启委会汇报启动工作有关情况。
启动调度:***县调值班调度员负责运行系统的操作指挥与事故处理,并在系统允许的条件下为新设备启动工作提供所需的系统条件。
启动操作指挥:在启动调试总指挥的指挥下,根据启动方案指挥启动范围内设备的操作,发布操作指令或许可操作指令,向启动调试总指挥和值班调度员汇报操作有关情况,协助启动调试总指挥处理启动范围内设备的异常与事故。
调试试验指挥:在启动调试总指挥的指挥下,负责启动过程中所有调试、试验工作的组织、指挥和协调,落实有关调试、试验的安全措施,向启动调试总指挥汇报调试、试验的有关情况。
煤矿供电系统相序核定方法新设备投运之前或设备检修之后,需要进行相位测定,即核相,以防止非同相台闸时出现相间短路事故。
同时,通过核相,还可使用户在双电源供电系统中选用任一电源供电,用电设备亦能正常工作,不会导致电动机发生反转现象。
从而保证了煤矿安全生产。
《煤矿安全规程》第441、442条对此进行了明确规定。
一般来讲,煤矿井下供电系统相序核定操作主要有以下两种方式:探棒核相操作和无线核相操作。
摘要:相序核定操作是供电管理和供电操作的重要工作内容,当进行两条线路或母线间的联络并接时,或设备检修之后,都要有核相操作。
笔者主要介绍相序核定的常用方法及安全使用注意事项。
关键词:煤矿,供电系统,相序核定一、探棒核相操作探棒核相操作使用仪器为EC-1型系列核相器。
(一)使用前EC-1型系列核相器标定按表1所述,自行检测辨别相位仪器是否良好。
方法如下:1.将试验线插入仪器插孔,将另一端插入220V交流电压,此时按表三所述有三反应,表示是好的。
若无三反应,表示有问题,不能用。
表内有9V干电池。
表1 辨别相位仪器信号的反应:类别辨别高科技类型普通科技类型表计语言灯表计音响器灯不同相位有三反应信号指示相应电压或数字显示相应电压发出音响或发出语言:相位不对,请换相操作亮指示相应电压发出音响亮同相位无三反应无指示无语音无亮无指示无音响用万用表检测连接线是否导通。
用万用表或摇表检测衰减部件阻值是否符合表2。
(二)核相器(棒)使用方法1.核相器(棒)按图1接线示意图所示,将信号仪固定在指定的信号仪位置处。
2.在正式核相前,应在同一电源上检测核相器(棒)是否良好。
先将甲捧与带电三相电源的其中一相接触,然后将乙棒在同一电源的三相上远相接触。
按表1所述,不同相有三反应,同相无三反应。
3.核相位工作应由3人执行。
2人操作,1人监护,逐步分相操作,逐一记录。
根据表3所述的三个有、三个无确定是否同相位。
4.在操作时,人体不得接触仪表及仪表。
启动送电现场核相试验方法
输变电工程扩建、改造或主设备大修后,竣工投运现场常常要进行核相试验,即
所谓的定相。实际核相是通过测量(直接或间接)待并系统(变压器和电压互感
器也可以看作电源)同名相电压差值和非同名相电压差值的方法来进行的。两个
待并系统相序、相位一致的判据则因输变电工程的现场特点,如变电站的主结线
形式、变压器的接线组别、电压互感器二次结线方式以及具体的核相试验方法而
有所区别。现结合实际工作介绍几种典型核相试验方法,相信会有借鉴作用。
1 输变电工程必须进行核相试验的情况
(1) 变电站扩建后新安装或大修后投运的变压器(或电压互感器、站
用变);
(2) 易地安装、变动过内外接线或接线组别的变压器;
(3) 新架设的高压电源线路接入变电站;
(4) 接线更动或走向发生变化的高压电源线路(或电缆)。
2 核相试验的方法和步骤
2.1 核相试验的方法
核相试验分直接核相和间接核相两种。
直接核相又因核相所用的测量器具不同分为如下几种:
(1) 电压表(万用表)直接核相。适用于低压侧为380/220V中性点
直接接地的变压器核相,或电压互感器二次核相;
(2) 高压静电电压表直接核相。适用于一切高压变压器的核相;
(3) 高压电阻定相杆直接核相,适用于一切高压变压器的核相。目前
广泛使用的FRD型电阻定相杆,其额定电压为3~110kV;
(4) 临时单相电压互感器直接核相。大多用于10kV及从下的变压器
核相。
2.2 核相试验的步骤
间接核相适用于一切高压系统。核相时通过母线上的电压互感器进行。
间接核相分两大步骤,即自核相和互核相。并用同期装置复查。
(1) 自核相的步骤
所谓自核相就是用于间接核相的两组电压互感器TV的高压侧都接在同
一个电源上,然后测量TV 、TV二次侧同名端子、同名端子和非同名端子的电
压差值,如果测量结果符合“特定”的关系,则证明TV 、TV的接线一致且正
确。
(2) 互核相的步骤
在确认用来互核相的TV1、TV的接线一致且正确后,将TV、TV<sup
>2 </sup>分别接入两上待并的电源系统,然后再对TV、TV二次侧测量同名
端子、同名端子和非同名端子的电压差值,如果测量结果仍符合“特定”的关系,
则证明两个待并的电源系统符合合环(或并列)的条件。
3 投运现场几种常见的典型核相试验
3.1 具备双母线、两组独立TV的核相试验
如果新架设的高压电源线路接入变电站,该站在接入线路侧具备双母
线、两个独立TV(见图1),则可通过下述方法进行核相试验:
图1 双母线、两组独立TV接线图
第一步,进行自核相试验。合上QF、QF,切开QF,TV、TV接入同
一电源系统,在TV、TV的二次侧测量同名端子、同名端子和非同名端子的电
压差值,如果TV、TV的接线方式一致且正确,其相别测量关系应符合表1的
关系。
见表
表1 相位测量关系表(Ⅰ) 单位:V
第二步,进行互核相试验。切开QF,合上QF、QF,TV、TV分别接
入电源1、电源2送电的母线,再次测量TV、TV的二次侧同名端子、同名端子
和非同名端子的电压差值,其相别测量关系仍符合表1的关系,则证明两个待并
电源系统符合合环(并列)的条件。变电站扩建后,具备双母线、双TV时,新
安装的变压器同样采用这种方法核相。
3.2 只有一段母线、一组TV的核相试验
某些变电站因设计、场地、资金等原因,各侧电压母线只有一段母线、
一组TV(图2),这时对新安装或大修后的变压器进行核相试验的方法如下。
图2 一段母线、一组TV接线图
第一步,1号主变运行时(2号主变两侧开关切开),测量TV、TV的
二次侧同名端子、同名端子和非同名端子的电压差值,如果变压器为Y/△-11
接线,TV、TV二次接线一致,其测量结果应满足表2的关系。这一步相当于自
核相试验,目的是为下一步证明1号主变与2号主变接线组别相序相位是否一致
(同名端电压差30V,是由于Y/△-11接线组别30°移相角引起的)。
见表
表2 相位测量关系表(Ⅱ) 单位:V
第二步,2号主变运行时(1号主变两则开关切开),再测量TV、TV
的二侧侧同名端子、同名端子和非同名端子的电压差值,如果2号主变与1号主
变接线组别相序相位确属一致,其测量结果仍应满足表2的关系,则证明2号主
变与1号主变符合合环(并例)的条件。
应特别注意的是,第一步、第二步的TV始终接入同一电源系统。否则
即使符合表2的关系仍将不能作为可以并列的判据。很明显,该种方法影响了用
户的连续供电。
在变电站中,电压互感器二次侧一般采用中性点接地。在发电厂中,电压互感器
二次侧一般采用b相接地。当采用中性点接地与采用b相接地的电压互感器(即
Y/Y/△或Y/Y/△与V-V型接线)自核相时,测量TV、TV二次侧同名端子、
同名端子和非同名端子的电压差值,应满足表3的关系。
见表
表3 相位测量关系表(Ⅲ) 单位:V
3.3 利用线路本身摇测绝缘电阻进行核实相位
当线路走向发生变化(如迁移杆塔、解口T接、多处换相作业),在线
路作业完毕后,可利用架空线路本身进行直接定相。方法是线路的两个终端(变
电站),各令一同名相接地,另两相不接地,两侧均对接地相和非接地相摇测对
地绝缘电阻,以确认接入变电站母线的相序相位是否保持一致。采用这一核相方
法直观,但要求两侧变电站密切配合。最终仍需通过3.1的核相试验才能证明两
个待并电源系统的并列条件。现场投运核相试验证明:利用架空线路本身直接定
相的方法是有效可靠的,可避免投运当天因核相不一致而陷入被动的局面。当然,
采用此法同样要设计出测量相位关系表(接地相对地绝缘电阻接近0;非接地相
对地绝缘电阻应符合规程规定的投运条件,并应使用2500V的摇表)。
3.4 利用单相电压互感器直接核相方法
这是一种传统的、用绝缘棒和电压互感器定相的方法,适用于10kV及
以下的高压系统。当定相侧只有一组TV,运行设备又不允许停电,要对两台变
压器核相对,只能利用单相TV直接定相的方法。随着测试应用技术的进步,针
对现场核相用的相序测试仪、相位测定仪在生产一线已广为使用,又因这种传统
的用绝缘棒和电压互感器官相的方法发生铁磁谐振的可能性较高,因此已很少采
用。
4 核相试验的基本要求及注意事项
4.1 核相试验的基本要求
(1) 对于定相变压器接入的电源,相电压、线电压三相应平衡,变压
器二次输出电压三相也应平衡,否则将影响正确判断。
(2) 对定相用的TV要首先进行自核相,并检查有关同期回路同期表,
以保证接线正确。对新安装的同期回路、同期表则同样要进行自核相。
(3) 用于互核相用的TV,其二次接线方式应尽可能一致(b相接地
或都是中性点接地),否则,即使变压器接线组别相同,也会因定相用的TV二
次接线方式不一致,同名端子之间因参考点电位不同而出现电压差。
(4) 用单相TV在一次回路定相时,为避免组别万一不同可能出现的
电压差烧坏TV,定相用的TV额定电压不得小于电源电压的两倍。
(5) 定相变压器电压分接头应一致,以免二次电压差别引起误判断。
4.2 核相试验的注意事项
(1) 母线处于大接地系统中,主变压器的中性点必须接地。
(2) 变压器定相最好选在降压侧进行,在中性点不接地的系统中应注
意防止并联电磁谐振。
(3) 三绕组变压器应分两次进行,可先定高、低压侧、再定中、低压
侧。
(4) 利用线路本身摇测绝缘定相,要在天气良好的条件下进行。
(5) 对于同期点的核相操作,应使用同期装置进行。
5 结 语
当相序,相位不同的两电源系统或接线组别不同的变压器(或TV)合
环(并列)时,将会造成短路事故,此类事故的性质是相当严重的。投运设备现
场核相的目的,就是从安全技术措施上预防此类恶性事故的发生。核相试验虽然
简单,但要求在整个试验过程中,认真细致,不出差错。正确的方法和步骤、结
合现场的设备特点进行准确的判断,是确保输变电工程竣工后,安全顺利投运的
重要条件。
