道勘课程设计的要求和步骤

道路勘测 设计课程设计一、课程目标知识目标：1. 让学生理解道路勘测的基本概念、原理和方法，掌握相关的技术标准和规范。

2. 使学生能够运用测量仪器进行道路中线、横断面、纵断面的测量，并准确记录数据。

3. 培养学生根据测量数据绘制道路施工图纸的能力。

技能目标：1. 培养学生运用测量仪器进行实地勘测的操作技能，提高测量精度和效率。

2. 培养学生分析、解决道路勘测中实际问题的能力，为后续道路设计、施工奠定基础。

3. 提高学生团队协作、沟通表达的能力，以便在道路勘测项目中顺利开展工作。

情感态度价值观目标：1. 培养学生对道路工程勘测与设计工作的兴趣，激发学生的专业自豪感。

2. 引导学生树立正确的工程伦理观念，强调工程质量、安全意识，培养学生的社会责任感。

3. 培养学生严谨、务实、创新的工作态度，为我国道路工程建设贡献自己的力量。

本课程针对高年级学生，结合学科特点和教学要求，旨在使学生掌握道路勘测的基本知识和技能，培养学生在实际工程项目中解决问题的能力。

课程目标具体、可衡量，以便教师进行教学设计和评估，同时促进学生全面发展。

二、教学内容1. 道路勘测概述：介绍道路勘测的定义、作用、发展历程以及相关技术标准与规范。

教材章节：第一章 道路工程勘测概述内容安排：1课时2. 道路勘测仪器与设备：讲解经纬仪、水准仪、全站仪等测量仪器的工作原理、操作方法及使用注意事项。

教材章节：第二章 道路勘测仪器与设备内容安排：2课时3. 道路中线测量：阐述道路中线测量的基本原理、方法及精度要求，包括切线支距法、极坐标法等。

教材章节：第三章 道路中线测量内容安排：3课时4. 道路横断面测量：介绍道路横断面测量的基本原理、方法及数据处理，包括横断面测量精度分析。

教材章节：第四章 道路横断面测量内容安排：3课时5. 道路纵断面测量：讲解道路纵断面测量的原理、方法及数据处理，包括纵断面测量精度分析。

教材章节：第五章 道路纵断面测量内容安排：3课时6. 道路施工图纸绘制：使学生掌握根据测量数据绘制道路施工图纸的方法，包括平面图、立面图、剖面图等。

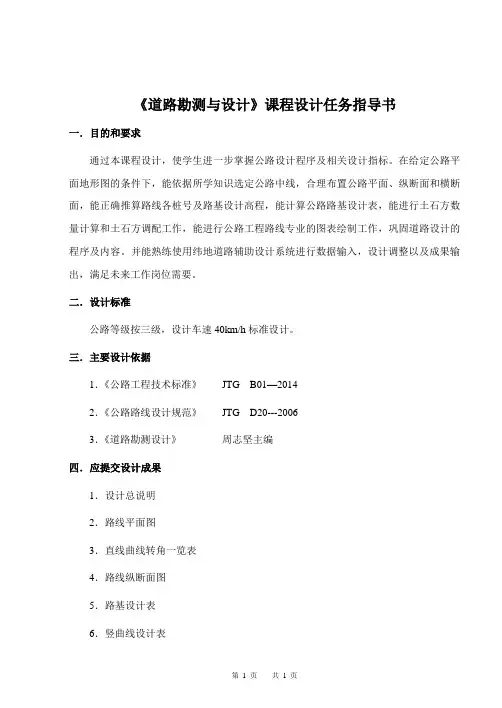

《道路勘测与设计》课程设计任务指导书一．目的和要求通过本课程设计，使学生进一步掌握公路设计程序及相关设计指标。

在给定公路平面地形图的条件下，能依据所学知识选定公路中线，合理布置公路平面、纵断面和横断面，能正确推算路线各桩号及路基设计高程，能计算公路路基设计表，能进行土石方数量计算和土石方调配工作，能进行公路工程路线专业的图表绘制工作，巩固道路设计的程序及内容。

并能熟练使用纬地道路辅助设计系统进行数据输入，设计调整以及成果输出，满足未来工作岗位需要。

二．设计标准公路等级按三级，设计车速40km/h标准设计。

三．主要设计依据1．《公路工程技术标准》JTG B01—20142．《公路路线设计规范》JTG D20---20063．《道路勘测设计》周志坚主编四．应提交设计成果1．设计总说明2．路线平面图3．直线曲线转角一览表4．路线纵断面图5．路基设计表6．竖曲线设计表7．横断面设计图8．路基土石方工程数量计算表9．计算说明书（含路线方位角计算，主点桩坐标计算，各曲线常数，要素，桩号计算，竖曲线计算）五．设计步骤1．绘制路线导线图，要带坐标线。

比例尺寸；1：2000，图幅A3。

要先计算交点坐标，绘出方格网图后，再画出路线导线，计算出路线曲线要素，按切线支距法绘制路中心线，并计算主点桩的坐标值，路线导线图中要标明曲线要素和坐标表，方位角，导线长。

2．拟定路基标准横断面和路基典型横断面图，比例1：200，图幅A3路基标准横断面根据公路工程技术标准和规范进行拟定，路基典型横断面图根据指导教师要求和地质土质，地形地貌等条件拟定。

3．绘制路线横断面图，比例1：200，图幅A3按下列给定的横断面资料进行。

每张图纸一般绘制六至八个断面，从下向上,从左到右绘制,每张图纸所能绘制的断面数多少，应根据纵断面拉坡的预估填挖值大小来定。

4．绘制纵断面图。

比例横向1：2000，纵向1：200，图幅A3要求采用透明米厘纸进行，正面从右至左桩号从小至大绘地面线，反面从左至右桩号从小至大标注里程桩号，地面标高，地质情况，路线平曲线资料数据和图标签名栏。

《道路勘测设计》课程设计任务书河海大学土木与交通学院2015-4《道路勘测设计》课程设计任务书第一节设计原始资料一、地形平面图二、所在地区的气候、土壤、地质、水文等资料（工程地质资料）三、路线服务范围的交通运输要求和技术经济调查资料四、交通量资料第二节设计内容一、路线方案的拟定与比选二、道路技术等级的确定三、道路技术标准的确定四、道路平面设计五、道路横断面设计（取一公里左右）第三节设计成果一、设计说明书二、路线方案图三、道路路线平面图四、道路横断面图第四节设计要求一、设计任务书下达后，即应着手进行设计质料的收集和现状调查分析工作二、在教师指导下，要求每一个学生充分发挥独立工作的能力和钻研精神，要发扬理论结合实际的学风，培养分析问题和解决问题的能力。

只设计阶段，除参考已学教材外，还应查阅有关文献和书籍，扩大知识面，培养学生综合运用专业知识去解决工程实际问题的能力。

三、课程设计是进行工程师基本训练的重要环节，文字说明要简洁扼要，能说明问题，图纸规格和表达方式应采用规定或惯用的符号，最后应将说明书、设计计算书整理誊清装订成册，有目录、正文和附录，对设计成果要妥善保管，防止散失，设计完成后应将全部成果交指导老师审阅四、学生应结合设计题目及本人的实际情况，选择一部分内容（经指导老师同意）运用电子计算机进行设计计算，提高编制程序，运用电子计算机的能力五、课程设计开始后，应编排工作计划和进度表，教师审阅后执行。

第六节基础资料6.1 工程概况沪苏浙高速公路江苏段是上海至武威国家重点干线公路的重要组成部分，同时作为苏州规划的“一纵三横”丰字型高速公路主骨架中的第三横，是苏州市东西向对外交通的重要通道之一。

它的建设对完善国家和江苏高速公路网体系，加快构筑沪苏浙地区交通主骨架，加强沿海与中西部地区的经济联系，加速推进长江三角洲地区经济一体化进程，促进沿线区域社会经济和旅游业的发展均具有重要意义。

沪苏浙高速公路江苏段位于江苏省的最南端—苏州吴江市的南部，起点位于吴江市芦墟镇北的苏沪两省市交界处，与上海市正在建设的沪青平高速公路相接，路线总体走向由东向西，在莘塔以南跨越莘塔至芦墟公路及芦周公路，在北厍南草里村南跨越三白荡和规划的苏通大桥至杭州湾跨海大桥公路交叉，在北厍金家浜北和狭港里南跨越松北公路，经北厍南在北富浜北跨越苏同黎一级公路，在北石桥村南侧跨越苏嘉杭高速公路，在小港村南跨越京杭运河及省道227，其后路线转向西南，在古池荡南侧与莞坛公路交叉，在渔业村与条下港之间跨越太浦河，在民字浜村北跨越拟建苏震桃一级公路及震庙公路，在八都北侧跨越八都至七都的八七公路，终点位于吴江市震泽镇八都北的苏浙两省交界处，与浙江省正在建设的申苏浙皖高速公路相接，路线全长49.947公里。

道路勘测设计课程设计说明书《道路勘测设计》课程设计说明书第1章绪论1.1 设计任务与内容设计名称：某新建三级公路路线设计设计资料：[1]公路等级：山岭重丘区三级公路；设计速度：30km/h；[2]地形图：地形图2张，比例尺：1:2000；[3]路线起、终点：见地形图；[4]路线沿线地质：泥质页岩设计要求：①路线主要技术指标的确定；②路线方案的选择和确定；③纸上定线；④平面、纵断面和横断面设计；⑤路线设计计算，包括：曲线要素、路线里程、纵断面设计高程、路基加宽、超高、土石方数量等；⑥图纸表格的绘制和填写，包括：平面图、纵断面图、路基标准横断面图、路基横断面图、直线及曲线一览表、路基设计表、土石方数量计算表等；1.2 设计成果设计公路为三级公路，设计速度为30km/h，路线长度大约为1500m。

焦点个数为5个，最小平曲线半径为350m，最大平曲线半径为515m。

最大纵坡为3.310%，最小纵坡为0.507%。

最大坡长为500m,最小坡长为192m。

竖曲线半径均为2000m。

第2章路线平面设计2.1 路线平面线形说明平面线形设计一般原则为（1）平面线形应与地形、地物相适应，与周围环境相协调，在地势起伏很大的山岭重丘区，路线以高程为主导，为适应地形，曲线所占比例较大。

平面线形以曲线为主。

直线、圆曲线、缓和曲线的选用与合理组合取决于地形地物等具体条件，不要片面强调路线以直线为主或曲线为主。

（2）保持平面线形的均衡与连贯，长直线尽头不能接以小半径曲线。

长直线和大半径曲线会导致较高的车速，若突然出现小半径曲线，会因减速不及而造成事故。

高、低标准之间要有过渡。

同一等级的道路由于地形的变化在指标的采用上会有变化，同一条道路按不同设计速度的各设计路段之间也会形成技术标准的变化。

（3）平曲线应有足够的长度，汽车在曲线路段上行驶，如果曲线过短，司机就必须很快的转动方向盘，这样在高速行驶的情况下是非常危险的。

同时，如不设置足够长度的缓和曲线，使离心加速度变化率小于一定数值，从乘客的心理和生理感受来看也是不好的。
