MATLAB分析系统的稳定性

MatIab技术控制系统性能分析指南概论当今社会，控制系统已成为各种领域中重要的技术和应用之一。

它们被广泛用于工业自动化、机电设备、航天航空等众多领域中。

控制系统的性能分析是确保系统正常运行和提高系统性能的必要步骤。

Mat1ab作为一种功能强大的工具，为控制系统性能分析提供了多种方法和技术。

本文将介绍一些基本的MaIIab技术，帮助读者进行控制系统性能分析。

一、系统建模在进行控制系统性能分析之前，首先需要进行系统建模。

系统建模是将实际物理系统抽象为数学模型的过程。

掌握系统建模方法对于准确分析系统性能至关重要。

Mat1ab提供了一系列工具和函数，可以用于快速建立系统模型。

有两种常用的系统建模方法：时域建模和频域建模。

1.时域建模时域建模基于系统的时间响应特性。

通过测量系统的输入和输出信号，并对其进行采样和离散化，可以得到系统的差分方程。

MaUab中的State-space函数是进行时域建模的常用工具。

它可以根据系统的状态方程和输出方程生成系统模型。

可以使用如下代码进行建模：A=∏2;341;B=[1;1];C=[10];D=O;sys=ss(A,B,C,D);其中，A、B、C和D分别表示状态空间方程的系数矩阵。

利用该函数建立的系统模型可以方便地进行时域性能分析。

2.频域建模频域建模基于系统的频率响应特性。

通过测量系统的输入和输出信号的频谱，并进行信号处理，可以得到系统的传递函数。

Mat1ab中的tf函数是进行频域建模的常用工具。

它可以根据系统的传递函数生成系统模型。

可以使用如下代码进行建模：num=[1];den=[11];sys=tf(num,den);其中，num和den分别表示传递函数的分子和分母系数。

利用该函数建立的系统模型可以方便地进行频域性能分析。

二、系统性能评估建立了系统模型之后，就可以进行系统性能的评估了。

针对不同的性能指标，可以使用不同的分析方法。

1稳态误差分析稳态误差衡量了系统在输入信号为稳态信号时的输出误差。

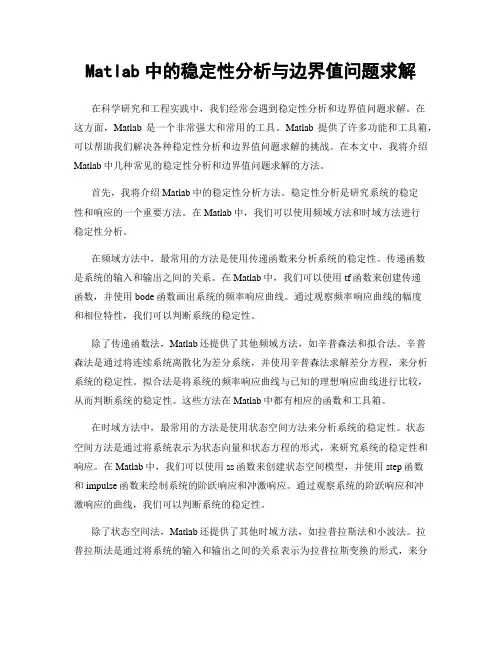

Matlab中的稳定性分析与边界值问题求解在科学研究和工程实践中，我们经常会遇到稳定性分析和边界值问题求解。

在这方面，Matlab是一个非常强大和常用的工具。

Matlab提供了许多功能和工具箱，可以帮助我们解决各种稳定性分析和边界值问题求解的挑战。

在本文中，我将介绍Matlab中几种常见的稳定性分析和边界值问题求解的方法。

首先，我将介绍Matlab中的稳定性分析方法。

稳定性分析是研究系统的稳定性和响应的一个重要方法。

在Matlab中，我们可以使用频域方法和时域方法进行稳定性分析。

在频域方法中，最常用的方法是使用传递函数来分析系统的稳定性。

传递函数是系统的输入和输出之间的关系。

在Matlab中，我们可以使用tf函数来创建传递函数，并使用bode函数画出系统的频率响应曲线。

通过观察频率响应曲线的幅度和相位特性，我们可以判断系统的稳定性。

除了传递函数法，Matlab还提供了其他频域方法，如辛普森法和拟合法。

辛普森法是通过将连续系统离散化为差分系统，并使用辛普森法求解差分方程，来分析系统的稳定性。

拟合法是将系统的频率响应曲线与已知的理想响应曲线进行比较，从而判断系统的稳定性。

这些方法在Matlab中都有相应的函数和工具箱。

在时域方法中，最常用的方法是使用状态空间方法来分析系统的稳定性。

状态空间方法是通过将系统表示为状态向量和状态方程的形式，来研究系统的稳定性和响应。

在Matlab中，我们可以使用ss函数来创建状态空间模型，并使用step函数和impulse函数来绘制系统的阶跃响应和冲激响应。

通过观察系统的阶跃响应和冲激响应的曲线，我们可以判断系统的稳定性。

除了状态空间法，Matlab还提供了其他时域方法，如拉普拉斯法和小波法。

拉普拉斯法是通过将系统的输入和输出之间的关系表示为拉普拉斯变换的形式，来分析系统的稳定性和响应。

小波法是利用小波分析的原理，将信号分解为不同频率的成分，并通过观察系统的小波系数来判断系统的稳定性。

在MATLAB中进行电力系统稳定性分析电力系统稳定性是电力系统运行过程中的一个重要问题。

稳定性分析是指通过对电力系统的各个参数进行计算和仿真，评估系统在不同工作状态下的稳定性能力。

MATLAB作为一款强大的数学软件，提供了许多功能和工具，可以用于进行电力系统稳定性分析。

一、电力系统稳定性简介电力系统稳定性是指电力系统在受到故障扰动后，恢复到合理且可靠的工作状态的能力。

稳定性包括功率稳定性、电压稳定性和频率稳定性。

功率稳定性是指电力系统在故障发生后，能够保持节点功率的平衡；电压稳定性是指电力系统在故障发生后，能够保持各个节点电压的合理范围；频率稳定性是指电力系统在故障发生后，能够保持系统频率的稳定。

二、电力系统稳定性分析方法1. 线性稳定性分析线性稳定性分析方法是指在电力系统小扰动范围内，将系统的非线性特性线性化，分析系统的稳定性。

其中，最常用的方法是潮流灵敏度分析和特征值分析。

潮流灵敏度分析可以通过求解雅可比矩阵进而得到节点电压变化情况，分析功率稳定性和电压稳定性。

MATLAB提供了m文件函数可以方便地进行潮流灵敏度分析。

特征值分析是通过求解电力系统的状态方程和特征方程，得到系统的特征值，进而判断系统的稳定性。

MATLAB提供了特征值求解工具，方便进行特征值分析。

2. 非线性稳定性分析非线性稳定性分析方法主要应用于大扰动条件下的系统稳定性分析，其中最常用的方法是切割法。

切割法是将电力系统分割为多个子系统，分别进行稳定性分析，然后将子系统的稳定性结果进行整合，评估系统的整体稳定性。

MATLAB提供了强大的仿真工具SIMULINK，可以方便地进行系统的划分和仿真。

三、MATLAB在电力系统稳定性分析中的应用1. 系统模型建立在进行电力系统稳定性分析之前，需要建立系统的数学模型。

MATLAB提供了SimPowerSystems工具箱，可以方便地建立电力系统模型，并进行可靠的仿真。

2. 稳定性分析MATLAB提供了多种算法和函数，用于进行电力系统稳定性分析。

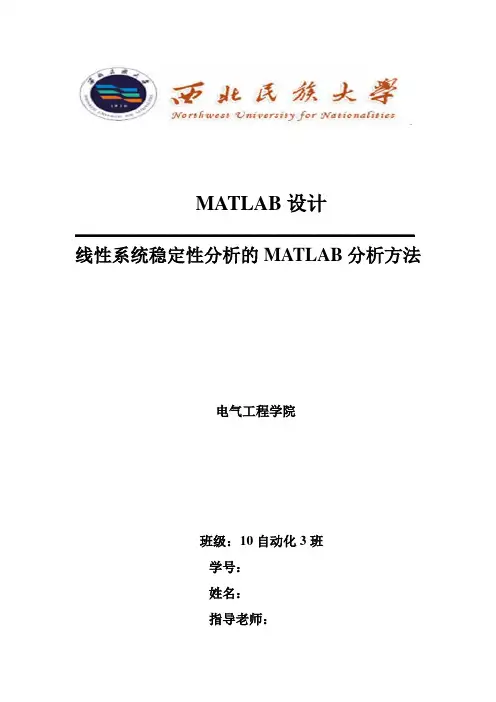

MATLAB设计___________________________________________________ 线性系统稳定性分析的MATLAB分析方法电气工程学院班级：10自动化3班学号：姓名：指导老师：线性系统稳定性分析的MATLAB分析方法摘要：稳定是控制系统的重要性能，也是系统能够正常运行的首要条件。

控制系统在实际运行过程中，总会受到外界和内部一些因素的干扰，例如负载和能源的波动、系统参数的变化、环境条件的改变等等。

如果系统不稳定，就会在任何微小的扰动作用下偏离原来的平衡状态，并随时间的推移而发散。

因而，如何分析系统的稳定性并提出系统稳定的措施，是自动控制理论的基本任务之一。

由于MATLAB拥有丰富的数据类型和结构、友善的面向对象、快速精美的图形可视、更广泛的数学和数据分析资源控制系统工具箱的应用开发工具。

所以应用MATLAB来分析系统的稳定性将给系统稳定性的分析带来很大的便利。

关键词：自动控制理论、线性系统、稳定性、MATLAB引言：本次作业是运用MATLAB来分析线性系统的稳定性，是对MATLAB 加深理解和运用的一个重要环节。

本次作业以自动控制基础中线性系统稳定性的如何分析来开展。

通过自动控制中分析线性系统稳定性的原理与方法，以MATLAB为分析工具完成这次作业。

1.自动控制技术介绍在现代科学技术的众多领域中，自动控制技术起着越来越重要的作用。

所谓自动控制，就是指没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（被控量）自动地按照预定的规律运行。

1.1稳定性的基本概念任何系统在扰动作用下都会偏离原平衡状态，产生初始偏差。

所谓稳定性，是指系统在扰动消失后，由初始偏差状态恢复到原平衡状态的性能。

根据李雅普诺夫稳定性理论，线性系统的稳定性可叙述为：若线性控制系统在初始扰动的影响下，其动态过程随时间的推移逐渐衰减并趋于零（原平衡工作点），则称系统渐近稳定，简称稳定；反之，若在初始扰动影响下，系统的动态过程随时间的推移而发散，则称系统不稳定。

如何使用Matlab进行电力系统稳定性分析使用Matlab进行电力系统稳定性分析引言电力系统是现代社会不可或缺的一部分，对于保持社会稳定运行至关重要。

然而，由于电力系统的复杂性和非线性特点，其稳定性问题一直备受关注。

为了解决电力系统稳定性问题，研究人员和工程师们借助计算机软件来进行分析和预测。

本文将介绍如何使用Matlab进行电力系统稳定性分析。

一、Matlab在电力系统稳定性分析中的应用Matlab是一种强大的数值计算和数据分析工具，其广泛应用于电力系统工程中。

在电力系统稳定性分析中，Matlab提供了丰富的函数和工具包，可以用于模拟和优化电力系统的稳定性。

1. 电力系统模型的建立首先，需要建立电力系统的数学模型。

在Matlab中，可以利用Simulink工具箱来建立系统模型。

Simulink提供了丰富的电力系统组件和拓扑结构，可以方便地组装和调整系统模型。

利用Simulink可以建立各种类型的电力系统模型，包括发电机、变压器、负载等。

同时，Simulink还提供了不同的模型解算器，可以用于模拟系统的动态响应。

2. 稳定性指标的计算在电力系统稳定性分析中，需要计算一系列稳定性指标，如潮流稳定裕度、暂态稳定裕度等。

Matlab提供了各种函数和工具包，可以用于计算这些稳定性指标。

例如，可以使用Matlab的Power System Toolbox中的函数来计算系统的频率响应和阻尼响应。

3. 稳定性分析方法的研究稳定性分析方法是电力系统稳定性研究的核心内容。

Matlab提供了丰富的工具和算法来研究不同的稳定性分析方法，如能量函数法、直接稳定法和间接稳定法等。

可以通过编写Matlab脚本来实现这些算法，并进行稳定性分析。

4. 优化算法的应用在电力系统的稳定性分析中，经常需要进行参数优化，以提高系统的稳定性。

Matlab提供了多种优化算法，如遗传算法、粒子群优化算法等，可以用于电力系统的参数调整。

这些优化算法可以与电力系统模型相结合，通过迭代求解来获得最佳参数。

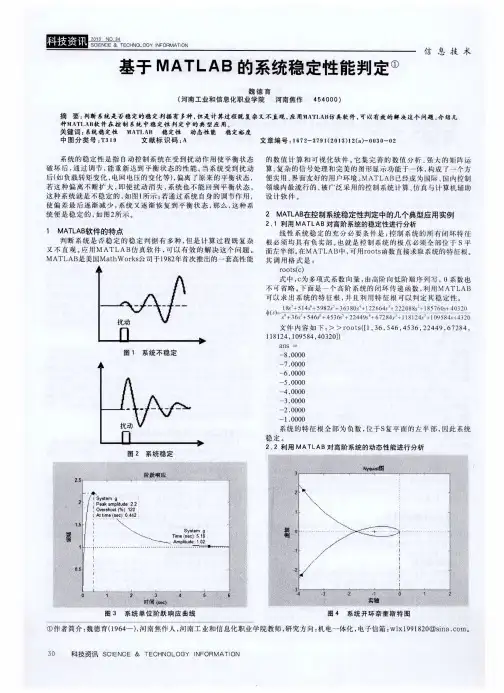

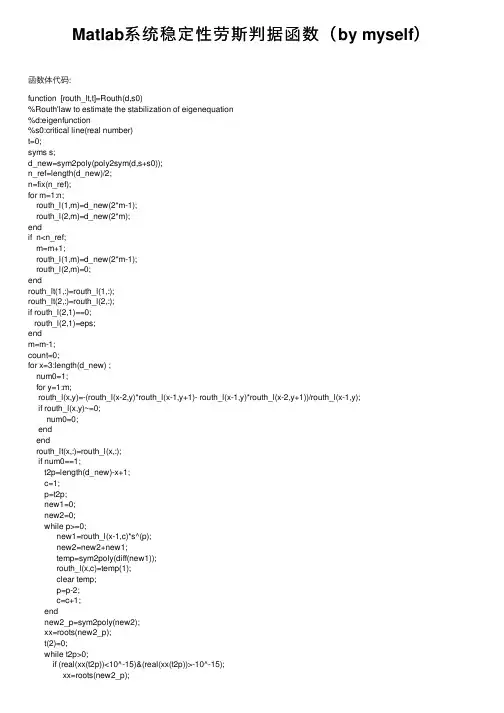

MATLAB 实现控制系统稳定性分析稳定是控制系统的重要性能,也是系统能够工作的首要条件,因此,如何分析系统的稳定性并找出保证系统稳定的措施,便成为自动控制理论的一个基本任务.线性系统的稳定性取决于系统本身的结构和参数,而与输入无关.线性系统稳定的条件是其特征根均具有负实部. 在实际工程系统中,为避开对特征方程的直接求解,就只好讨论特征根的分布,即看其是否全部具有负实部,并以此来判别系统的稳定性,由此形成了一系列稳定性判据,其中最重要的一个判据就是Routh 判据.Routh 判据给出线性系统稳定的充要条件是:系统特征方程式不缺项,且所有系数均为正,劳斯阵列中第一列所有元素均为正号,构造Routh 表比用求根判断稳定性的方法简单许多,而且这些方法都已经过了数学上的证明,是完全有理论根据的,是实用性非常好的方法.但是,随着计算机功能的进一步完善和Matlab 语言的出现,一般在工程实际当中已经不再采用这些方法了.本文就采用Matlab 对控制系统进行稳定性分析作一探讨.1 系统稳定性分析的Matlab 实现1.1 直接判定法根据稳定的充分必要条件判别线性系统的稳定性,最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点,如果有,系统则不稳定.然而实际的控制系统大部分都是高阶系统,这样就面临求解高次方程,求根工作量很大,但在Matlab 中只需分别调用函数roots(den)或eig(A)即可,这样就可以由得出的极点位置直接判定系统的稳定性. 已知控制系统的传递函数为()245035102424723423+++++++=s s s s s s s s G （1） 若判定该系统的稳定性,输入如下程序:G=tf([1,7,24,24],[1,10,35,50,24]);roots(G.den{1})运行结果: ans =-4.0000-3.0000-2.0000-1.0000由此可以判定该系统是稳定系统.1.2 用根轨迹法判断系统的稳定性根轨迹法是一种求解闭环特征方程根的简便图解法,它是根据系统的开环传递函数极点、零点的分布和一些简单的规则,研究开环系统某一参数从零到无穷大时闭环系统极点在s 平面的轨迹.控制工具箱中提供了rlocus 函数,来绘制系统的根轨迹,利用rlocfind 函数,在图形窗口显示十字光标,可以求得特殊点对应的K 值.已知一控制系统,H(s)=1,其开环传递函数为:()()()21++=s s s K s G (2) 绘制系统的轨迹图.程序为: G=tf(1,[1 3 2 0]);rlocus(G);[k,p]=rlocfind(G)根轨迹图如图1所示,光标选定虚轴临界点,程序结果为:图1 系统的根轨迹图selected_point =0 - 0.0124ik =0.0248p =-2.0122-0.9751-0.0127光标选定分离点,程序结果为:selected_point =-1.9905 - 0.0124ik =0.0308p =-2.0151-0.9692-0.0158上述数据显示了增益及对应的闭环极点位置.由此可得出如下结论:(1)0<k<0.4时,闭环系统具有不同的实数极点,表明系统处于过阻尼状态;(2)k=0.4时,对应为分离点,系统处于临界阻尼状态;(3)0.4<k<6时,系统主导极点为共轭复数极,系统为欠阻尼状态;(4)k=6时,系统有一对虚根,系统处于临界稳定状态;(5)k>6时,系统的一对复根的实部为正,系统处于不稳定状态.1.3 用Nyquist曲线判断系统的稳定性Matlab提供了函数Nyquist来绘制系统的Nyquist曲线,若式(2)系统分别取k= 4和k= 10(图2为阶跃响应曲线),通过Nyquist曲线判断系统的稳定性,程序如下:num1=[4];num2=[10];den1=[1,3,2,0];gs1=tf(num1,den1);gs2=tf(num2,den1);hs=1;gsys1=feedback(gs1,hs);gsys2=feedback(gs2,hs);t=[0:0.1:25];figure(1);subplot(2,2,1);step(gsys1,t)subplot(2,2,3);step(gsys2,t)subplot(2,2,2);nyquist(gs1)subplot(2,2,4);nyquist(gs2)奈氏稳定判据的内容是:若开环传递函数在s平半平面上有P个极点,则当系统角频率X 由-∞变到+∞时,如果开环频率特性的轨迹在复平面上时针围绕(-1,j0)点转P圈,则闭环系统稳定,否则,是不稳定的.图2阶跃响应曲线当k=4时,从图3中k=4可以看出,Nyquist曲不包围(-1,j0)点,同时开环系统所有极点都位于平面左半平面,因此,根据奈氏判据判定以此构成闭环系统是稳定的,这一点也可以从图2中k=4系统单位阶跃响应得到证实,从图2中k=4可以看出系统约23 s后就渐渐趋于稳定.当k=10时,从图3中k=10可以看图3 Nyquist曲线出,Nyquist曲线按逆时针包围(-1,j0)点2圈,但此时P=0,所以据奈氏判据判定以此构成的闭环系统是不稳定的,图2中k=10的系统阶跃响应曲线也证实了这一点,系统振荡不定。

实验二 典型系统的瞬态响应和稳定性实验一、 实验目的1. 掌握频率特性的极坐标图（Nyquist 图）和频率特性对数坐标图（Bode 图）绘制方法以及典型环节的极坐标图和对数坐标图；2. 判定系统的稳定性。

二、 实验设备计算机，matlab 软件三、 实验内容一）频域响应分析1、系统的开环传递函数为2)50)(5.0()4(100)(+++=s s s s s G ，绘制系统的伯德图。

clear all;close all;k=100;z=[-4];p=[0 -0.5 -50 -50];[num,den]=zp2tf(z,p,k);bode(num,den)>>2、系统的开环传递函数为)2)(5(50)s (-+=s s G ，绘制系统的Nyquist 曲线。

并绘制对应的闭环系统的脉冲相应曲线。

clear all;close all;k=50;z=[ ];p=[-5,2];[num,den]=zp2tf(z,p,k);figure(1)nyquist(num,den)figure(2)[numc,denc]=cloop(num,den);impulse(numc,denc)3、系统的开环传递函数为)2)(5(50)s (++=s s G ，绘制系统的Bode 图。

并绘制对应的闭环系统的单位阶跃相应曲线。

>> clear all;close all;k=50;z=[ ];p=[-5,-2];[num,den]=zp2tf(z,p,k);figure(1)bode(num,den)figure(2)[numc,denc]=cloop(num,den);impulse(numc,denc)二）系统稳定性判定1、已知系统的特征方程为02510s 3234=++++s s s ，应用劳斯判据确定系统的稳定性。

v =-2.7362-0.87670.1398 + 0.5083i0.1398 - 0.5083i>>不稳定，复平面的右半平面存在共轭根2、已知单位负反馈系统的开环传递函数为)15.0)(1()15.0(s 2++++=s s s s s K G ）（，确定系统稳定时K 的取值范围。
