手机常用元器件的识别及检测

手机常用元器件的识别及检测手机常用元器件的识别与检测手机电路中，较多地采纳了一些新的和较为专门的元器件，作为一名手机修理人员，不了解这些元件的作用和原理，是无法进行读图和修理工作的，为此，本章对手机电路中的常用元器件进行详尽分类和系统分析，这些内容，不管是初学者依旧专业修理人员差不多上必备的基础知识。

第一节手机电路中的差不多元器件手机电路中的差不多元件要紧包括电阻、电容、电感、晶体管等。

由于手机体积小、功能强大，电路比较复杂，决定了这些元件必须采纳贴片式安装(SMD)，片式元件与传统的通孔元器件相比，贴片元件安装密度高，减小了引线分布的阻碍，降低了寄生电容和电感，高频特性好，并增强了搞电磁干扰和射频干扰能力。

一、电阻表面贴片安装的电阻元件外型多呈薄片形状，引脚在元器件的两端。

电阻一样为黑色，手机中的电阻大多末标出其阻值，个别个头稍大的电阻在其表面一样用三位数表示其阻值的大小，三位数的前两位数是有效数字，第三位数是10的指数。

如100表示10n，102表示1000n即1kn，当阻值小于10n时，以*R*表示，将R看作小数点，如5R1表示5.1Ω。

个别手机采纳了组合电阻，如诺基亚8210手机的R805、R120就采纳了组合电阻，共有四个引脚和外电路相连，内部电路如图2—1所示。

二、电容在手机中，电容一样为黄色或淡蓝色，个别电解除电容也用红色的，电解电容稍大，无极性电容专门小，最小的只有1mmx2mm,有的电容在其中间标出两个字符，大部分电容那么未标出其容量。

手机中的电解电容，在其一端有一较窄的暗条，表示该端为其正极。

关于标出容量的电容，一样其第一个字符是英文字母，代表有效数字，第二个字符是数字，代表10的指数，电容单位为pF，具体含义见表2-1所示。

例，一个电容器标注为G3，通过查表，查出G=1.8，3=103，那么，那个电容器的标称值为1.8x103=1800pF。

电解电容器当其外壳极性标志不清时，可用下述方法进行判别：用指针式万用表的R×10K挡，分别两次对调测量电容器两端的电阻值，当表针稳固时，比较两次测量的读数的大小，取值较大的读数时，这时万用表黑笔接的是电容器的正极，红笔接的是电容器的负极，其原理一是利用了万用表内部的电池用电源，二是利用了电解电容反向漏电流比正向漏电流大的特性。

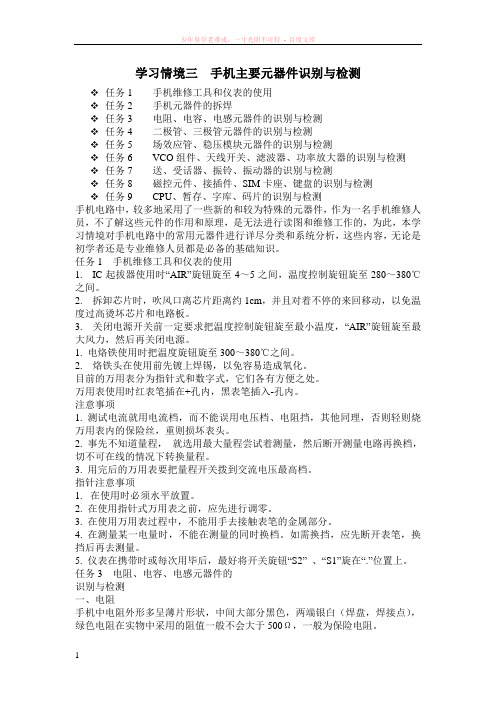

学习情境三手机主要元器件识别与检测❖任务1 手机维修工具和仪表的使用❖任务2 手机元器件的拆焊❖任务3 电阻、电容、电感元器件的识别与检测❖任务4 二极管、三极管元器件的识别与检测❖任务5 场效应管、稳压模块元器件的识别与检测❖任务6 VCO组件、天线开关、滤波器、功率放大器的识别与检测❖任务7 送、受话器、振铃、振动器的识别与检测❖任务8 磁控元件、接插件、SIM卡座、键盘的识别与检测❖任务9 CPU、暂存、字库、码片的识别与检测℃2. 在使用指针式万用表之前，应先进行调零。

3. 在使用万用表过程中，不能用手去接触表笔的金属部分。

4. 在测量某一电量时，不能在测量的同时换档。

如需换挡，应先断开表笔，换挡后再去测量。

5. 仪表在携带时或每次用毕后，最好将开关旋钮“S2”、“S1”旋在“.”位置上。

任务3 电阻、电容、电感元器件的识别与检测一、电阻手机中电阻外形多呈薄片形状，中间大部分黑色，两端银白（焊盘，焊接点），绿色电阻在实物中采用的阻值一般不会大于500Ω，一般为保险电阻。

按照电阻外形体积大小可分为厚膜片状电阻3.2*1.6和薄膜贴片电阻(0201、0402、0603、0805等。

如0201长宽比为2毫米*1毫米)。

电阻的作用主要作用是给电路各部位提供相应的工作电压，与电容一起组成RC。

电阻的阻值贴片电阻的阻值有的会印制在电阻表面，前两位是有效数字，第三位是0的个数。

如473，即阻值为47*103=47000欧姆；若阻值小于10欧姆，用“R”表示，如2R1，即2.1欧姆，R代表小数点。

电阻的种类(1)组合电阻：手机电路中的电阻，大部分为独立的，也有双排、四排等组合电阻，排阻的阻值通常大小相同。

无极性电容器：测试时必须拆下来测试，用万用表1kΩ档，表笔两端分放在电容器的两个引脚上，对调表笔再测，均回到无穷大，则是好的电容器。

电解电容器：通常用万用表100Ω档进行测量判断。

红表笔接电容器的负极、黑表笔接电容器的正极（每次测试前，需将电容器放电），看表针的偏摆来判断电容器的质量。

常用元器件的识别与检测第一章：电阻1.1 电阻的概念与作用介绍电阻的定义、单位（欧姆）解释电阻在电路中的作用1.2 电阻的种类介绍固定电阻、可变电阻、精密电阻等讲解不同种类电阻的特点与应用1.3 电阻的标识讲解电阻的参数标识方法（阻值、精度、温度系数等）介绍电阻的颜色编码规则1.4 电阻的检测讲解电阻的检测方法（万用表选择合适的量程）演示如何正确检测电阻值第二章：电容2.1 电容的概念与作用介绍电容的定义、单位（法拉）解释电容在电路中的作用2.2 电容的种类介绍固定电容、电解电容、钽电容等讲解不同种类电容的特点与应用2.3 电容的标识讲解电容的参数标识方法（容值、精度、温度系数等）介绍电容的颜色编码规则2.4 电容的检测讲解电容的检测方法（万用表选择合适的量程）演示如何正确检测电容值第三章：电感3.1 电感的概念与作用介绍电感的定义、单位（亨利）解释电感在电路中的作用3.2 电感的种类介绍固定电感、可变电感、线圈等讲解不同种类电感的特点与应用3.3 电感的标识讲解电感的参数标识方法（感值、精度、温度系数等）介绍电感的单位换算规则3.4 电感的检测讲解电感的检测方法（万用表选择合适的量程）演示如何正确检测电感值第四章：二极管4.1 二极管的概念与作用介绍二极管的定义、结构解释二极管在电路中的作用4.2 二极管的种类介绍整流二极管、稳压二极管、发光二极管等讲解不同种类二极管的特点与应用4.3 二极管的标识讲解二极管的参数标识方法（正向电压、反向电压、正向电流等）介绍二极管的封装形式4.4 二极管的检测讲解二极管的检测方法（万用表选择合适的量程）演示如何正确检测二极管的正向与反向电阻值第五章：晶体管5.1 晶体管的概念与作用介绍晶体管的定义、结构解释晶体管在电路中的作用5.2 晶体管的种类介绍双极型晶体管、场效应晶体管等讲解不同种类晶体管的特点与应用5.3 晶体管的标识讲解晶体管的参数标识方法（电流放大倍数、功耗等）介绍晶体管的封装形式5.4 晶体管的检测讲解晶体管的检测方法（万用表选择合适的量程）演示如何正确检测晶体管的放大倍数与功耗等参数第六章：集成电路6.1 集成电路的概念与作用介绍集成电路的定义、分类（模拟集成电路、数字集成电路）解释集成电路在电路中的作用6.2 集成电路的种类讲解不同种类集成电路的特点与应用介绍常见的集成电路封装形式6.3 集成电路的标识讲解集成电路的参数标识方法（型号、功耗、工作电压等）介绍集成电路的封装尺寸和引脚排列6.4 集成电路的检测讲解集成电路的检测方法（万用表选择合适的量程）演示如何正确检测集成电路的好坏及工作电压等参数第七章：继电器7.1 继电器的概念与作用介绍继电器的定义、结构解释继电器在电路中的作用7.2 继电器的种类讲解不同种类继电器的特点与应用介绍继电器的控制信号和工作原理7.3 继电器的标识讲解继电器的参数标识方法（线圈电压、触点电流、触点电压等）介绍继电器的接线方式7.4 继电器的检测讲解继电器的检测方法（万用表选择合适的量程）演示如何正确检测继电器的线圈阻值和触点状态第八章：开关元件8.1 开关元件的概念与作用介绍开关元件的定义、分类（机械式开关、电子开关）解释开关元件在电路中的作用8.2 开关元件的种类讲解不同种类开关元件的特点与应用介绍开关元件的接线方式和接口类型8.3 开关元件的标识讲解开关元件的参数标识方法（额定电流、额定电压、寿命等）介绍开关元件的封装形式8.4 开关元件的检测讲解开关元件的检测方法（万用表选择合适的量程）演示如何正确检测开关元件的通断状态和接触电阻等参数第九章：保护元件9.1 保护元件的概念与作用介绍保护元件的定义、分类（过载保护、过压保护、过流保护）解释保护元件在电路中的作用9.2 保护元件的种类讲解不同种类保护元件的特点与应用介绍保护元件的工作原理和接口类型9.3 保护元件的标识讲解保护元件的参数标识方法（额定电流、额定电压、响应时间等）介绍保护元件的封装形式9.4 保护元件的检测讲解保护元件的检测方法（万用表选择合适的量程）演示如何正确检测保护元件的好坏及工作状态等参数第十章：传感器10.1 传感器的概念与作用介绍传感器的定义、分类（温度传感器、压力传感器、光敏传感器）解释传感器在电路中的作用10.2 传感器的种类讲解不同种类传感器的特点与应用介绍传感器的工作原理和接口类型10.3 传感器的标识讲解传感器的参数标识方法（灵敏度、精度、量程等）介绍传感器的封装形式10.4 传感器的检测讲解传感器的检测方法（万用表选择合适的量程）演示如何正确检测传感器的输出信号和性能参数第十一章：变压器11.1 变压器的概念与作用介绍变压器的定义、工作原理解释变压器在电路中的作用11.2 变压器的种类讲解不同种类变压器的特点与应用介绍变压器的构造和封装形式11.3 变压器的标识讲解变压器的参数标识方法（额定电压、额定功率、变比等）介绍变压器的铭牌信息解读11.4 变压器的检测讲解变压器的检测方法（万用表选择合适的量程）演示如何正确检测变压器的变比和损耗等参数第十二章：线性电源12.1 线性电源的概念与作用介绍线性电源的定义、工作原理解释线性电源在电路中的作用12.2 线性电源的种类讲解不同种类线性电源的特点与应用介绍线性电源的构造和封装形式12.3 线性电源的标识讲解线性电源的参数标识方法（输出电压、输出电流、功耗等）介绍线性电源的规格书解读12.4 线性电源的检测讲解线性电源的检测方法（万用表选择合适的量程）演示如何正确检测线性电源的输出电压和电流等参数第十三章：开关电源13.1 开关电源的概念与作用介绍开关电源的定义、工作原理解释开关电源在电路中的作用13.2 开关电源的种类讲解不同种类开关电源的特点与应用介绍开关电源的构造和封装形式13.3 开关电源的标识讲解开关电源的参数标识方法（输出电压、输出电流、转换效率等）介绍开关电源的规格书解读13.4 开关电源的检测讲解开关电源的检测方法（万用表选择合适的量程）演示如何正确检测开关电源的输出电压和电流等参数第十四章：振荡器14.1 振荡器的概念与作用介绍振荡器的定义、工作原理解释振荡器在电路中的作用14.2 振荡器的种类讲解不同种类振荡器的特点与应用介绍振荡器的构造和封装形式14.3 振荡器的标识讲解振荡器的参数标识方法（频率、稳定性、相位噪声等）介绍振荡器的规格书解读14.4 振荡器的检测讲解振荡器的检测方法（万用表选择合适的量程）演示如何正确检测振荡器的输出频率和稳定性等参数第十五章：电源管理芯片15.1 电源管理芯片的概念与作用介绍电源管理芯片的定义、工作原理解释电源管理芯片在电路中的作用15.2 电源管理芯片的种类讲解不同种类电源管理芯片的特点与应用介绍电源管理芯片的构造和封装形式15.3 电源管理芯片的标识讲解电源管理芯片的参数标识方法（输出电压、输出电流、转换效率等）介绍电源管理芯片的数据手册解读15.4 电源管理芯片的检测讲解电源管理芯片的检测方法（万用表选择合适的量程）演示如何正确检测电源管理芯片的输出电压和电流等参数重点和难点解析教案《常用元器件的识别与检测》涵盖了电阻、电容、电感、二极管、晶体管、集成电路、继电器、开关元件、保护元件、传感器、变压器、线性电源、开关电源、振荡器和电源管理芯片等十五种常用电子元器件的识别与检测。

手机常用元器件的识别及检测随着手机的不断普及，手机元器件的种类也越来越多，甚至是越来越复杂。

对于手机爱好者和维修工程师来说，识别和检测手机元器件变得越来越重要。

在这篇文章中，我们将讨论手机常用元器件的识别和检测方法。

一、电池电池是手机最重要的组成部分之一，如果电池出现问题，整个手机都无法正常工作。

因此，识别和检测电池的状态非常关键。

在识别手机电池时，需要注意以下几个方面：1. 电池外观是否有变形、裂纹等损伤2. 电池的标识和标志是否清晰可见3. 电池的尺寸和电容是否符合规格4. 电池是否漏液在检测电池时，可以使用万用表来测试电池的电压和电流是否正常。

如果电压和电流低于规范值，则需要更换电池。

二、屏幕屏幕是手机最易损坏的组成部分之一。

如果手机屏幕被损坏，不仅会影响手机的外观，还会影响到手机使用体验。

因此，识别和检测屏幕的状态也非常重要。

在识别手机屏幕时，需要注意以下几个方面：1. 屏幕的显示效果是否正常2. 屏幕是否有碎裂、划痕等损伤3. 屏幕触摸是否灵敏在检测屏幕时，可以使用专业的屏幕检测仪来测试屏幕的亮度、色彩和对比度等性能。

如果屏幕存在问题，则需要更换屏幕。

三、主板主板是手机最核心的部件之一，如果主板出现故障，整个手机都将无法正常工作。

因此，识别和检测主板的状态也非常重要。

在识别手机主板时，需要注意以下几个方面：1. 主板的外观是否有腐蚀、氧化等情况2. 主板的标识和标志是否清晰可见3. 主板上的元器件是否插好4. 主板是否有焊接问题在检测主板时，可以使用专业的主板检测仪来测试主板上各个元器件的工作状态。

如果主板存在问题，则需要更换主板。

四、其他元器件除了电池、屏幕和主板之外，手机还包括许多其他元器件，比如摄像头、音频插孔和按键等。

在识别这些元器件时，也需要注意它们的外观、标识和工作状态。

在检测这些元器件时，可以使用专业的检测仪器，比如摄像头测试仪、音频测试仪和按键测试仪。

如果发现存在问题，则需要更换相应的元器件。

第3章手机主要元器件及电路识别与检测3.1 手机主要元器件识别与检测电阻、电容、电感、二极管、三极管、场效应管、稳压块、集成电路、VCO组件、晶体振荡器、滤波器、功放、微带线耦合器、天线、送话器、受话器、振铃、振子、干簧管、霍尔元件、接插件、手机键盘电路板等。

3.2.1 典型手机整机拆装训练数字手机的拆装方法手机外壳拆装可分为两种情况，一种是带螺钉的外壳，如三星SGH600、800，A188，摩托罗拉L2000等，它们拆装较简便；另一种是不带螺钉而带卡扣装配的手机外壳，如摩托罗拉V998、V8088，爱立信T28，西门子3508等，用普通工具很难，拆卸时必须使用专用工具，否则会损坏机壳。

手机拆装的注意事项：(1)养成良好的维修习惯，拆卸下的元器件要存放在专用元器件盒内，以免丢失，不能复原。

(2)防静电干扰。

(3)带螺钉的要防止螺钉滑丝，否则既拆不开，又装不上。

(4)带卡扣的要防止硬撬，以免损坏卡扣，不能重装复原。

(5)显示屏为易损元件，拆装时要十分小心，尤其是翻盖上带液晶屏的手机，如V998，V8088等，在更换显示屏时更要小心慎重，以免损坏显示屏和灯板以及连接显示屏到主板的软连接带。

尤其注意显示屏上的软连线，不能折叠，对于显示屏轻取轻放，不能用力过大，不要用风枪吹屏幕，也不能用清洗液清洗屏幕，否则屏幕将不显示。

(6)翻盖式和折叠式的手机都有磁控管类器件，换壳重装时，不要遗忘小磁铁，以免磁控管失控，造成手机无信号指示。

(7)重装前板与主板无屏蔽罩的手机时，切莫遗忘安装挡板(带挡板的以三星系列手机居多)，以免手机加电时前后板元件短路，损坏手机。

数字手机的拆装实例摩托罗拉V988手机的拆装步骤诺基亚3210手机的拆机步骤。
