电源模块过程流程图(new1)

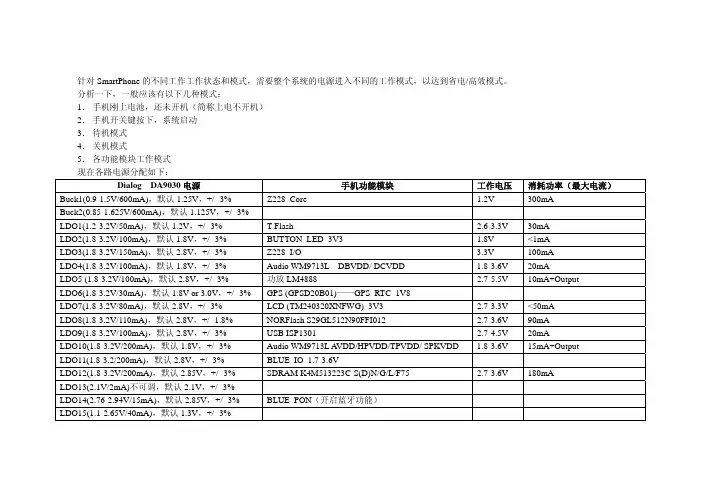

针对SmartPhone的不同工作工作状态和模式，需要整个系统的电源进入不同的工作模式，以达到省电/高效模式。

分析一下，一般应该有以下几种模式：1．手机刚上电池，还未开机（简称上电不开机）2．手机开关键按下，系统启动3．待机模式4．关机模式5．各功能模块工作模式现在各路电源分配如下：Dialog DA9030电源手机功能模块工作电压消耗功率（最大电流）Buck1(0.9-1.5V/600mA)，默认1.25V，+/- 3% Z228_Core 1.2V 300mABuck2(0.85-1.625V/600mA)，默认1.125V，+/- 3%LDO1(1.2-3.2V/50mA)，默认1.2V，+/- 3% T-Flash 2.6-3.3V 30mALDO2(1.8-3.2V/100mA)，默认1.8V，+/- 3% BUTTON_LED_3V3 1.8V <1mALDO3(1.8-3.2V/150mA)，默认2.8V，+/- 3% Z228_I/O 3.3V100mALDO4(1.8-3.2V/100mA)，默认1.8V，+/- 3% Audio WM9713L DBVDD/ DCVDD 1.8-3.6V 20mA10mA+Output LDO5 (1.8-3.2V/100mA)，默认2.8V，+/- 3% 功放LM4888 2.7-5.5VLDO6(1.8-3.2V/30mA)，默认1.8V or 3.0V，+/- 3% GPS (GPSD20B01)——GPS_RTC_1V8LDO7(1.8-3.2V/80mA)，默认2.8V，+/- 3% LCD (TM240320XNFWG)_3V3 2.7-3.3V <50mALDO8(1.8-3.2V/110mA)，默认2.8V，+/- 1.8% NORFlash S29GL512N90FFI012 2.7-3.6V 90mALDO9(1.8-3.2V/100mA)，默认2.8V，+/- 3% USB ISP1301 2.7-4.5V 20mALDO10(1.8-3.2V/200mA)，默认1.8V，+/- 3% Audio WM9713L A VDD/HPVDD/TPVDD/ SPKVDD 1.8-3.6V 15mA+OutputLDO11(1.8-3.2/200mA)，默认2.8V，+/- 3% BLUE_IO_1.7-3.6VLDO12(1.8-3.2V/200mA)，默认2.85V，+/- 3% SDRAM K4M513223C-S(D)N/G/L/F75 2.7-3.6V 180mALDO13(2.1V/2mA)不可调，默认2.1V，+/- 3%LDO14(2.76-2.94V/15mA)，默认2.85V，+/- 3% BLUE_PON（开启蓝牙功能）LDO15(1.1-2.65V/40mA)，默认1.3V，+/- 3%LDO16(1.1-2.65V/70mA)，默认1.1V，+/- 3% Bluetooth (DFBM-CS224) BLUE_CORE_1V8 2.2-3.6V Typical 35mALDO17(1.8-3.2V/30mA)，默认1.8V or 3.3V，+/- 3%IGBT逻辑电压 3.3V LDO18(1.8-3.2V/100mA)，默认2.8V，+/- 3% Camera MI285 2.5-3.1V 80mALDO19(1.8-3.2V/100mA)，默认1.8V，+/- 3% GPS (GPSD20B01) 3.2V 100mA+VLED(up to 50V/20mA) LCD (TM240320XNFWG) VLED About 15V20mA<1mA RTC(2.65V/10mA)不可调 GSM_RTC 2.65VGSM SIM300-D 3.4V-4.5V BatteryIGBT 闪光灯充电 3.3V BatterySDRAM 3.3V Battery to LDO(XC6209)该电源启动时序图如下：各种工作模式下电源可行性分析：1．上电不开机用户装上电池后，未按下开机键，由上面的电源时序关系图可以知道，电源模块的RTC(2.65V/10mA)不可调这一路是有电的，而且是不受控制的。

第1章电源电路模块第1节变压器电源电路（MCU+RS485）1.1 电路名称变压器电源电路（MCU+RS485）。

1.2 电路概述变压器输出电源电路，是将市电利用变压器的降压以及后续的整流稳压输出低压直流电的功能电源电路。

本文针对公司静止式电能表、预付费电能表等产品中，普遍使用的输出提供MCU计量和RS485通信的两路负载需要的变压器电源电路作介绍。

火线Line，缩写L零线Neutral，缩写N地线Earth line，缩写E保护接地线Protect earthing line，缩写PE1.3 电路图及原理分析1.4 MYN23-751K1.5 压敏电阻：主要用途：防雷，过压保护。

如电力变压器在进户端放入氧化锌避雷器可以有效防雷，电子设备在电网电源输入端放入压敏电阻，一但电网电压升高压敏电阻会不可恢复击穿短路同时保险丝也将断开，从而有效的放止过电压进入线路板。

在空调线线路板应用压敏电阻最为多。

图1-1230V变压器单相提供MCU+RS485电源电路1.5.1 变压器电源电路（MCU+RS485）一般原理如图1-1所示，变压器电源电路基本功能是将电网中的交流电，通过变压器的电磁转换从副极线圈输出低压交流电。

如图（编号6和7）的副边低压交流电经过整流桥堆的整流操作输出一个脉动电压，这个脉动电压通过（如C1类）的电解电容器的滤波，在DV1稳压二极管的钳位作用下转换成了可以用于LDO等低压稳压器件操作的直流电。

另一组（编号9、10）副边低压交流电通过二极管的半波整流操作输出一个脉动电压，之后通过C3的滤波和DV2的稳压二极管钳位作用输出一个可用于低压稳压器件操作的直流电。

然而，如C1电解电容器在整个电能表的供电模块中还扮演着掉电瞬间数据存储提供能量的重要角色，所以选取的时候需谨慎，详细请看1.3.2.5。

图1-1中红色虚框中的DV3稳压二极管是在客户需要380V过压的时候加上（或将DV1换成额定功率>2W的稳压二极管），没有过压要求的可以去掉，详见1.3.2.4。

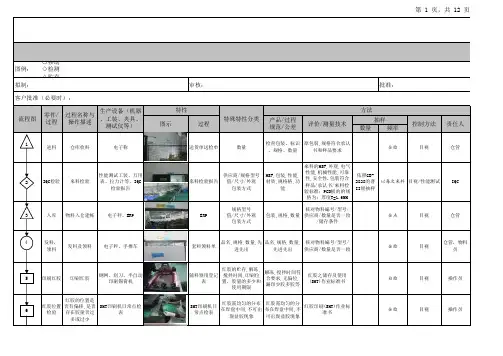

图例：○移动 ◇检测 △贮存 □制造 ◎关联活动拟制：审核：批准：数量频率进料仓库收料电子称送货单送检单数量检查包装、标识、规格、数量原包裝,规格符合承认书和样品要求全检目视仓管IQC检验来料检验性能测试工装、万用表、拉力计等、IQC检验报告来料检验报告供应商/规格型号值/尺寸/外观包装方式HSF,包装,性能,材质,规格格,功能來料的HSF,外观,电气性能,机械性能,可靠性,安全性.包裝符合样品/承认书/來料检验标准；PCB板的的规格为：厚度T=1.6MM 依照GB-2828的普II 级抽样以每次来料目视/性能测试IQC入库物料入仓建帐电子秤、ERP ERP规格型号值/尺寸/外观包装方式包装,规格,数量核对物料編号/型号/供应商/数量是否一致/储存条件全点目视仓管发料，领料发料及领料电子秤、手推车套料领料单品名,规格,数量,先进先出品名,规格,数量,先进先出核对物料編号/型号/供应商/数量是否一致全检目视仓管，物料员印刷红胶印刷红胶钢网、刮刀、半自动印刷锡膏机辅料领用登记表红胶的贮存,解冻,搅拌时间,印刷位置，胶量的多少和使用期限解冻,搅拌时间符合要求,无偏位,漏印少胶多胶等红胶之储存及使用(SMT)作业标准书自检目视操作员红胶位置检验红胶的位置是否有偏移,是否存在胶量否过多或过少SMT印刷机日常点检表SMT印刷机日常点检表红胶需均匀的分布在焊盘中间,不可出现益胶现象红胶需均匀的分布在焊盘中间,不可出现益胶现象红胶印刷(SMT)作业标准书全检目视操作员过程流程图零件/过程过程名称与操作描述生产设备（机器、工装、夹具、测试仪等）特性客户批准（必要时）：方法责任人产品/过程规范/公差评价/测量技术特殊特性分类控制方法抽样图示125634下载对应机型程序烧录器、电脑、有线静电环芯片型号1.下载烧录器上写上下载时码2.核对下载校验码与ERP系统码；芯片烧录作业指导书每次烧录前目视芯片烧录员程序选项对应机型号工装、SOP、有线静电环首件确认表下载程序/功能确认烧录首片做首件功能确认芯片烧录作业指导书每次烧录前目视芯片烧录员领料时数量核对目视、有线静电环领料单芯片型号/数量1. 领料时实物必须与领料单相符；2. 如实记录不良品数并在结批时交物 料员退换；核对芯片型号/数量是否一致订单批烧录前与烧录结束目视芯片烧录员上料检验上料是否正确SMT换、上料记录表/BOM表SMT换料记录表/BOM表物料规格/站位表规格符合BOM要求/站位表位置正确/每次换料须复检上料(SMT)作业标准书全检目视上料员/班长/IPQCSMT贴片贴装出符合要求的PCBA自动贴片机无漏,错,反贴元器件,位置居中物料标识清楚无漏,错,反贴元器件,位置居中物料标识清楚元件规格符合BOM,ECN或样板的要求全检目视技术员/操作员炉前外观检查贴裝元件是否符合要求目视、镊子、PQC外观检查表SMT炉前检正记录表元件的贴裝方向,正负,规格,错、漏元件、偏位元件不可有漏贴，贴错，贴反，偏移，贴错等不良现象炉前定位(SMT)作业标准书全检目视操作員过回流炉使电子元器件牢固、可靠在PCB板上回流炉、温度参数记录表炉温曲線图，SMT回流炉温度设定值记录表各个区的温度；传送带链速各区温度符合产品工艺要求设备操作指南,炉温曲线图,回流固化(SMT)作业标准书,炉温设定參照表,设备保养制度表每日生产前点检炉温/停机后再起动需点检炉温测量技术员/操作员/IPQC过炉后外观检查检查SMT后电子元件的贴装情况推力计SMT生产车间产品检查表，SMT首件确认表元件的焊接工艺及焊接效果元件符合BOM分布图的要求，元件附著力符合規格要求，外观检验(SMT)作业标准书全检\推力抽检目视操作员/IPQCAI作业自动插入卧式元件排料机、自动插件机站位表、排料首件确认表、编料机上料确认表、AI机上料确认表无漏,错,反插元器件,位置居中,物料标准清楚元件规格符合BOM,ECN或样板的要求设备操作指南、设备保养制度、AI机作业标准书全检目视AI操作员/IPQC半成品入仓良品能在较好的环境下储存人工检点、推车入库单产品的堆放,标识,数量等产品堆放整齐,标识清楚，明确，数量相符仓库作业指导书自检目视仓管芯片烧录8911137101214发料，领料及时正确提供物料給生产线人工检点、推车套料领料单品名、规格、数量、先进先出核对物料编号/型号/供应商/數量是否一致，套料领料单全检目视仓管，物料员散热片组件将可控硅装入散热片上电批、毛刷、静电托盘电批力度测量记录电批力度、可控硅成型及安装方向符合作业指导书工艺要求作业指导书全检力度测试/目视操作员/IPQC插件将物料插在PCB板上手工、有线静电环不可插反、浮高必须符合SOP要求插件作业指导书自检目视操作员压件将浮高不符SOP 要求的元件压平板手工、有线静电环高件，超出板边元件不可出现高件压件作业指导书全检目视操作员检查错件，反件，高件纠正错件，反件，高件等不良现象，并将不良信息反馈各工序手工、有线静电环、插件不良明细表插件不良明细表外观检查元器件不可有错插，插反，漏插，必须符合SOP工艺要求QC检查作业指导书全检目视QC波峰上锡使元器件引脚上锡固定在PCB板上波峰焊、温度计、比重计、温度参数记录表设备保养记录表/波峰焊参数记录表/IPQC巡检记录表严格控制上锡不良状况上锡必须良好，虚焊、连焊及板面锡珠锡渣不可超过正常范围波峰焊作业指导书全检目视操作员/IPQC捡板装箱检查PCB板上锡状况，并将OK板整齐装入周转箱内周转箱、有线静电环PCB板交接数量记录表严格控制上锡不良状况及PCB板数量交接必须符合SOP要求作业指导书自检目视操作员压件将浮高，倾斜元件扶正压平按节拍下机恒温烙铁、锡渣盒、有线静电环高件，控制下机节拍除特殊要求元件外其余元件必须扶正，压平作业指导书自检目视操作员补焊修正不良焊点恒温烙铁、锡渣盒、有线静电环虚焊,连焊,拉尖,包焊必须符合SOP工艺要求,不可出现焊点不良作业指导书自检目视操作员182022232115171619剪 脚确保流入下道工序的产品是良品有线静电环、斜口钳脚长、弯脚必须符合SOP工艺要求,作业指导书自检目视操作员ICT测试检查产品的功能/电性是否符合要求报表夹、测试治具、ICT、有线静电环、测试报告功能检测报表功能是否符合要求必须符合QC检验指导书要求ICT测试指导书全检目视测试治具PQC工艺检查检查错,漏,反件,高件,锡珠锡渣及其它特殊工艺是否符合要求报表夹、标签纸、有线静电环、外观检查表外观检验报表错件,反件,漏件,锡珠锡渣必须符合SOP工艺要求,QC检验指导书全检目视PQC功能测试检查产品的功能/电性是否符合要求测试治具、有线静电环、测试报告功能检测报表功能是否符合要求必须符合QC检验指导书要求测试作业指导书全检目视PQC插焊导线\藕合器组件将线材插焊到对应孔中并加锡固定有线静电环、恒温烙铁恒温烙铁温度、不可插焊错位及错件必须符合SOP工艺要求,不可出现错位现象作业指导书手工全检目视操作员扎导线扎导线端子方向，避免浸漆时触碰上油漆有线静电环、橡皮筋扎导线端子方向，避免浸漆时触碰上油漆必须符合SOP工艺要求作业指导书全检目视操作员预烘刷漆前预烘隧道炉烘道链条走速设定及预烘温度及烘道链条走速：同拉速;温度：加热体全部打开隧道炉作业指导书从作业开始变频器显示\温度计操作员/IPQC打胶在PCB板指定位置打胶有线静电环、胶枪胶体不可漏打，错打且不可粘到其他任何元件上必须符合SOP工艺要求打胶作业指导书全检目视操作员外观检查检查错,漏,反件,高件,锡珠锡渣及其它特殊工艺是否符合要求报表夹、标签纸、有线静电环、外观检查表外观检验报表错件,反件,漏件,锡珠锡渣必须符合SOP工艺要求,QC检验指导书全检目视PQC242631303228292527摆放周转一层一层摆放前层架必须符合SOP工艺要求,作业指导书自检目视操作员板底第一遍浸漆防护手套、口罩；浸漆工作台、毛刷、有线静电环绝缘漆配比、浸漆方法敏通绝缘漆配比10：1；浸漆方法见作业指导书浸漆作业指导书自检目视操作员第二遍烘烤烘烤房烘烤时间及温度设定烘烤时间：10-20MIN;烘烤温度：40-55℃隧道炉作业指导书从作业开始变频器显示操作员板底第二遍浸漆防护手套、口罩；浸漆工作台、毛刷、有线静电环绝缘漆配比、浸漆方法敏通绝缘漆配比10：1；浸漆方法见作业指导书浸漆作业指导书自检目视操作员第三遍烘烤烘烤房烘烤时间及温度设定烘烤时间：25-35MIN;烘烤温度：50-65℃隧道炉作业指导书从作业开始变频器显示操作员外观检查板面、板底胶体及散热器防护罩检查报表夹、标签纸、有线静电环、外观检查表外观检验报表胶体漏打、错打及散热器防护罩安装必须符合SOP工艺要求,QC检验指导书全检目视PQC功能测试检查产品的功能/电性是否符合要求测试治具、有线静电环、测试报告功能检测报表功能是否符合要求必须符合QC检验指导书要求测试作业指导书全检目视PQC包装将QC PASS的PCB 板装入包装箱内纸箱、有线静电环包装方法及数量必须符合SOP工艺要求,包装作业指导书自检目视操作员QA抽检确保入仓产品的品质测试治具、高温高湿箱、震动测试仪、有线静电环、出货检验报告、关键元件清单、型式试验报告QA成品检验报告产品的质量,电性,外观,规格,包装情况,产品的质量,电性,外观,规格,包装情况符合客户要求总外观符合《PCBA/SMT外观检验规范》要求QA作业指导书依照GB-2828的普II级抽样目视、测试治具QA成品入仓良品能在较好的环境下储存叉车、手推车ERP入库单产品的堆放,标示，数量等产品堆放整齐,标识清楚，明确，数量相符仓库作业指导书自检目视仓管备 注浸漆36333839343735。

第1章电源电路模块第1节变压器电源电路（MCU+RS485）1.1 电路名称变压器电源电路（MCU+RS485）。

1.2 电路概述变压器输出电源电路，是将市电利用变压器的降压以及后续的整流稳压输出低压直流电的功能电源电路。

本文针对公司静止式电能表、预付费电能表等产品中，普遍使用的输出提供MCU计量和RS485通信的两路负载需要的变压器电源电路作介绍。

火线Line，缩写L零线Neutral，缩写N地线Earth line，缩写E保护接地线Protect earthing line，缩写PE1.3 电路图及原理分析1.4 MYN23-751K1.5 压敏电阻：主要用途：防雷，过压保护。

如电力变压器在进户端放入氧化锌避雷器可以有效防雷，电子设备在电网电源输入端放入压敏电阻，一但电网电压升高压敏电阻会不可恢复击穿短路同时保险丝也将断开，从而有效的放止过电压进入线路板。

在空调线线路板应用压敏电阻最为多。

图1-1230V变压器单相提供MCU+RS485电源电路1.5.1 变压器电源电路（MCU+RS485）一般原理如图1-1所示，变压器电源电路基本功能是将电网中的交流电，通过变压器的电磁转换从副极线圈输出低压交流电。

如图（编号6和7）的副边低压交流电经过整流桥堆的整流操作输出一个脉动电压，这个脉动电压通过（如C1类）的电解电容器的滤波，在DV1稳压二极管的钳位作用下转换成了可以用于LDO等低压稳压器件操作的直流电。

另一组（编号9、10）副边低压交流电通过二极管的半波整流操作输出一个脉动电压，之后通过C3的滤波和DV2的稳压二极管钳位作用输出一个可用于低压稳压器件操作的直流电。

然而，如C1电解电容器在整个电能表的供电模块中还扮演着掉电瞬间数据存储提供能量的重要角色，所以选取的时候需谨慎，详细请看1.3.2.5。

图1-1中红色虚框中的DV3稳压二极管是在客户需要380V过压的时候加上（或将DV1换成额定功率>2W的稳压二极管），没有过压要求的可以去掉，详见1.3.2.4。

电源模块电路图解析电源模块电路图解析单片机最小系统原理图及单片机电源模块/复位/振荡电路解析 - 单片机单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。

最小系统原理图如图所示。

电源模块对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。

51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。

电源模块电路图此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。

电源电路中接入了电源指示LED，图中R11为LED的限流电阻。

S1 为电源开关。

复位电路单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。

当复位电平持续两个机器周期以上时复位有效。

复位电平的持续时间必须大于单片机的两个机器周期。

具体数值可以由RC电路计算出时间常数。

复位电路由按键复位和上电复位两部分组成。

(1)上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。

(2)按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。

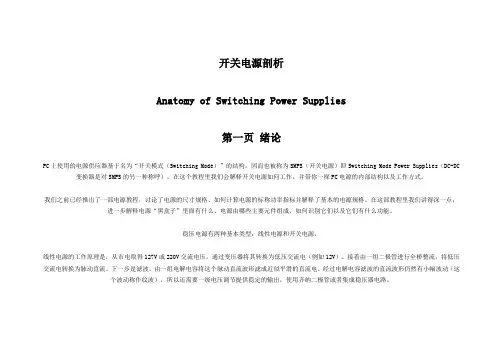

开关电源剖析Anatomy of Switching Power Supplies第一页绪论PC上使用的电源供应器基于名为“开关模式（Switching Mode）”的结构，因而也被称为SMPS（开关电源）即Switching Mode Power Supplies（DC-DC 变换器是对SMPS的另一种称呼）。

在这个教程里我们会解释开关电源如何工作，并带你一探PC电源的内部结构以及工作方式。

我们之前已经推出了一部电源教程，讨论了电源的尺寸规格、如何计算电源的标称功率指标并解释了基本的电源规格。

在这部教程里我们讲得深一点，进一步解释电源“黑盒子”里面有什么、电源由哪些主要元件组成、如何识别它们以及它们有什么功能。

稳压电源有两种基本类型：线性电源和开关电源。

线性电源的工作原理是，从市电取得127V或220V交流电压，通过变压器将其转换为低压交流电（例如12V）。

接着由一组二极管进行全桥整流，将低压交流电转换为脉动直流。

下一步是滤波，由一组电解电容将这个脉动直流波形滤成近似平滑的直流电。

经过电解电容滤波的直流波形仍然有小幅波动（这个波动称作纹波），所以还需要一级电压调节提供稳定的输出，使用齐纳二极管或者集成稳压器电路。

注：各国市电有100V左右（100~127V）和200V左右（220~240V）两种，上面写的127V和220V算两个典型值。

图1：一台标准的线性电源的结构框图图2：线性电源上各处的电压波形虽然线性电源对于一些低功率应用很适合——例如手机充电器、游戏主机电源就是两个能立刻想到的典型应用——但当需要更大功率时，线性电源的体积事实上会变得很大。

注：事实上小功率电源适配器常见的方案是Flyback、RCC等小功率开关电源结构，易做小尺寸和高效率，线性电源也有使用。

功率变压器和滤波电容的容量（同样地，体积）与输入交流电的频率成反比，也就是说，交流电频率越低，这些元件的尺寸就越大。

因为线性电源使用的市电频率是60Hz（或50Hz，在一些国家）——这是个非常低的频率——所以变压器和电容会非常大。

单片开关电源程序流程图概述1设计概述自从20世纪90年代以来，各种单片开关电源集成电路竞相问世，现已形成TOPSwitch、TOPSwitch Ⅱ、TOPSwitch FX、TOPSwitch GX、TinySwitch和TinySwitch II六大系列近百种型号。

它们具有高集成度、高性价比、最简外围电路、最佳性能指标等显著优点，现已成为国际上开发250W以下中、小功率开关电源、精密开关电源及电源模块的优选集成电路。

单片开关电源不仅在整机电路设计、高频变压器设计、反馈电路、保护电路和关键元器件的选择方面有许多独到之处，而且特别适合用计算机来完成整个开关电源的设计工作，这已成为国际电源领域的一项新技术。

由美国PI（PowerIntegrations）公司开发的PIExpert软件正是采用了这项技术。

但是，该软件没有作为商品对外出售，所赠送的光盘也对软件的安装使用次数以及运行时间进行了严格限制，软件的原代码更列为公司的最高机密。

此外，PIExpert软件亦存在某些不足之处，突出表现在每种系列产品各对应于一套专门的软件，并且只能对现有产品进行设计。

因此，也给用户使用带来一些不便之处。

为解决上述问题，促使这项新技术能够在国内迅速推广应用，我们在参考PIExpert的基础上，利用VisualBasic（以下简称VB）语言独立开发出通用性很强的KDPExpert专家系统，为开关电源设计人员提供了一套功能强大而又简便实用的设计软件。

该软件不仅适用于TOPSwitch、TOPSwitch Ⅱ、TOPSwitch FX和TOPSwitch GX系列，还为将来问世的新产品预留出足够的接口。

本讲座详细阐述利用计算机设计单片开关电源的新技术以及KDPExpert软件的设计思想，设计方法、界面风格和使用指南。

为了叙述方便，下面统一用TOPSwitch来表示TOPSwitch、TOPSwitch Ⅱ、TOPSwitch FX和TOPSwitch GX系列。

开关电源原理一、 开关电源的电路组成:功率变换电路、PWM① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上,若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻)就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上,一定时间后温度升高后RT1阻值减小（RT1是负温系数元件）,这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小,输出的交流纹波将增大。

C3、C4为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路.在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、功率变换电路：1、MOS管的工作原理:目前应用最广泛的绝缘栅场效应管是MOSFET(MOS管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高,最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿.在开关管Q1关断时,变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。

电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF 独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

最全电源电路图详解用电路元件符号表示电路连接的图，叫电路图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新的电路图参考资料。

一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的、高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

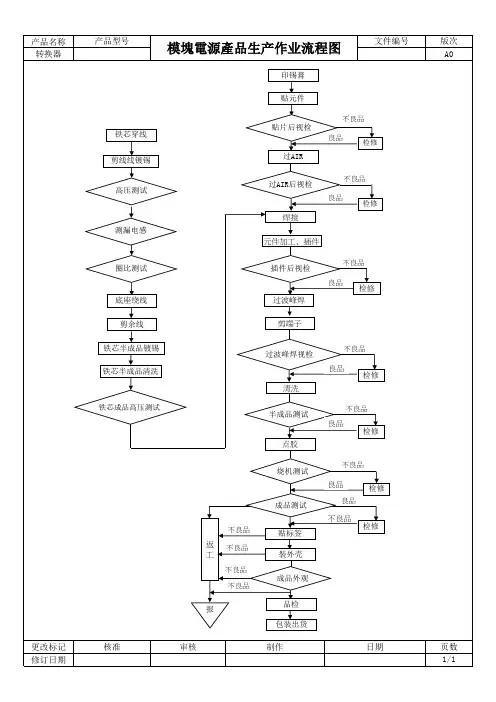

电源开发流程在电子产品开发过程中，电源模块的设计和开发是至关重要的一环。

一个稳定、高效的电源模块不仅可以保障整个产品的正常运行，还能提升产品的性能和可靠性。

因此，电源开发流程的规范和有效性对于产品的成功开发至关重要。

首先，电源开发流程的第一步是需求分析和规划。

在这个阶段，我们需要明确产品的功耗需求、输入输出电压范围、工作环境条件等基本要求。

同时，还需要对电源模块的功能、性能、成本等方面进行全面的分析和规划，确保在后续的设计和开发过程中能够有清晰的目标和方向。

接下来，是电源模块的设计和选型。

在这个阶段，我们需要根据需求分析的结果，选择合适的电源拓扑结构，比如开关电源、线性电源等。

同时，还需要根据产品的实际需求，选型合适的电源芯片、电感、电容等元器件，确保电源模块的稳定性和性能。

然后，是电源模块的原理图设计和仿真验证。

在这个阶段，我们需要利用专业的设计软件，进行电源模块的原理图设计，并进行仿真验证，确保设计的合理性和稳定性。

同时，还需要考虑电源模块的EMI/EMC设计，以满足产品的电磁兼容性要求。

接着，是电源模块的PCB布局和布线设计。

在这个阶段，我们需要根据原理图设计的结果，进行PCB布局和布线设计，确保电源模块的稳定性和可靠性。

同时，还需要考虑电源模块与其他模块的干扰和隔离，以确保整个产品的稳定性和可靠性。

最后，是电源模块的样机制作和测试验证。

在这个阶段，我们需要制作电源模块的样机，并进行全面的测试验证，包括输入输出电压波动测试、负载能力测试、温度测试等，确保电源模块的稳定性和性能能够满足产品的实际需求。

总的来说，电源开发流程是一个复杂而又重要的过程，需要全面的需求分析和规划、合理的设计和选型、严格的仿真验证和测试验证。

只有这样，才能保障产品的稳定性和可靠性，提升产品的性能和竞争力。

希望以上内容能够对电源开发流程有所帮助，谢谢阅读！。
