无损检测通用工艺规程编制说明

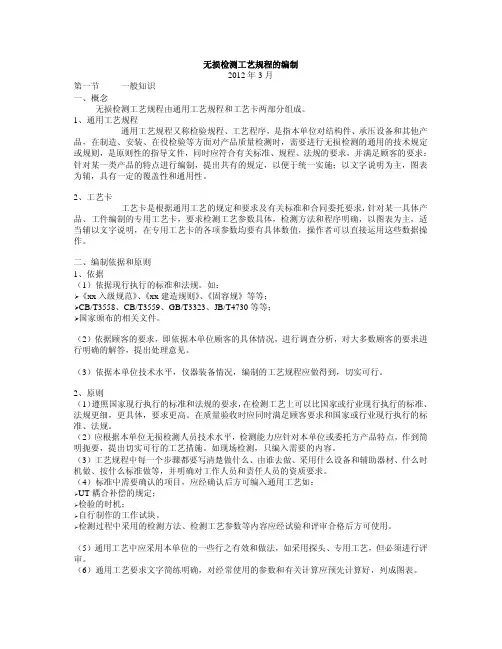

无损检测工艺规程的编制2012年3月第一节一般知识一、概念无损检测工艺规程由通用工艺规程和工艺卡两部分组成。

1、通用工艺规程通用工艺规程又称检验规程、工艺程序，是指本单位对结构件、承压设备和其他产品，在制造、安装、在役检验等方面对产品质量检测时，需要进行无损检测的通用的技术规定或规则，是原则性的指导文件，同时应符合有关标准、规程、法规的要求，并满足顾客的要求；针对某一类产品的特点进行编制，提出共有的规定，以便于统一实施；以文字说明为主，图表为辅，具有一定的覆盖性和通用性。

2、工艺卡工艺卡是根据通用工艺的规定和要求及有关标准和合同委托要求，针对某一具体产品、工件编制的专用工艺卡，要求检测工艺参数具体，检测方法和程序明确，以图表为主，适当辅以文字说明，在专用工艺卡的各项参数均要有具体数值，操作者可以直接运用这些数据操作。

二、编制依据和原则1、依据（1）依据现行执行的标准和法规。

如：¾《xx入级规范》、《xx建造规则》、《固容规》等等；¾CB/T3558、CB/T3559、GB/T3323、JB/T4730等等；¾国家颁布的相关文件。

（2）依据顾客的要求，即依据本单位顾客的具体情况，进行调查分析，对大多数顾客的要求进行明确的解答，提出处理意见。

（3）依据本单位技术水平，仪器装备情况，编制的工艺规程应做得到，切实可行。

2、原则（1）遵照国家现行执行的标准和法规的要求，在检测工艺上可以比国家或行业现行执行的标准、法规更细，更具体，要求更高。

在质量验收时应同时满足顾客要求和国家或行业现行执行的标准、法规。

（2）应根据本单位无损检测人员技术水平，检测能力应针对本单位或委托方产品特点，作到简明扼要，提出切实可行的工艺措施。

如现场检测，只编入需要的内容。

（3）工艺规程中每一个步骤都要写清楚做什么、由谁去做、采用什么设备和辅助器材、什么时机做、按什么标准做等，并明确对工作人员和责任人员的资质要求。

无损检测通用工艺规程目录第一篇总则第二篇射线检测通用工艺规程第三篇超声波检测通用工艺规程第四篇磁粉检测通用工艺规程第五篇渗透检测通用工艺规程无损检测通用工艺总则1.1 主题内容与适用范围本工艺规程规定了射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透探伤（PT）四种无损检测的工艺方法。

本工艺规程适用于本公司特种设备制造、安装、改造、维修原材料、零部件和焊缝的无损检测。

1.2 引用标准1）《固定式压力容器安全技术监察规程》2）《特种设备无损检测人员考核规则》3）《压力管道安全技术监察规程-工业管道》4）NB/T47013-2015《承压设备无损检测》1.3一般要求1.3.1 选择原则1.3.1.1 特种设备RT、UT、MT、PT的选择及抽检率应按《容规》、《压力管道安全技术监察规程-工业管道》、GB150、GB151及图样的要求执行。

1.3.1.2 有裂纹倾向的材料应在焊后24小时后，才能进行焊缝无损检测。

1.3.1.3 对要求无损检测的角接接头、T型接头，不能进行RT或UT检测时，应进行表面无损检测。

1.3.1.4 凡铁磁性材料制成的特种设备及零部件，优先使用MT检测表面缺陷确因结构形状等原因不能使用MT检测时，方可采用PT检测。

1.3.2 检测人员1.3.2.1 从事特种设备无损检测人员必须应按照《特种设备无损检测人员考核规则》的要求取得相应的无损检测资格。

1.3.2.2 取得不同无损检测方法的各技术等级人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。

1.3.2.3 各种检测方法的报告，均由II级以上资格人员签发，并加盖公章。

1.3.2.4 从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。

1.3.2.5 从事磁粉、渗透检测工作人员，不得有色盲。

1.3.2.6 射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB11533的规定。

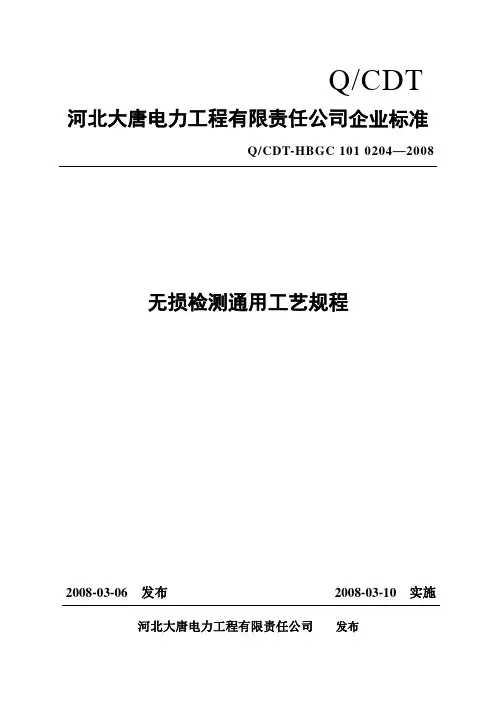

Q/CDT 河北大唐电力工程有限责任公司企业标准Q/CDT-HBGC 101 0204—2008 无损检测通用工艺规程2008-03-06 发布2008-03-10 实施河北大唐电力工程有限责任公司发布编制：唐莹校核：崔新霞审核：彭金山批准：王春利目录1 通用要求 (1)2 射线检测工艺 (8)3 超声检测工艺 (13)4 磁粉检测工艺 (18)5 渗透检测工艺 (24)附录一：无损检测委托单 (28)附录二：焊缝返修通知单 (29)附录三：无损检测工艺卡 (30)附录四：无损检测报告单 (34)无损检测作业通用工艺规程1 通用要求1.1 目的为了规范无损检测作业程序，并确保其检测结果准确、合理并符合国家有关法规、标准和规范的要求。

1.2 适用范围本程序适用于本公司承接的工业与民用建筑安装、检修工程以及压力容器、压力管道制造或其它安装工程中有关物资及施工过程中焊接产品质量的无损检测。

1.3 编制依据国家质检总局《特种设备无损检测人员考核与监督管理规则》JB/T 4730-2005 《承压设备无损检测》Q/CDT-HBGC 101 0001—2008 《质量手册》Q/CDT-HBGC 101 0002—2008 《程序文件》HBGC-YLCX-14-2008 《无损检测过程控制程序》1.4 定义1.4.1 无损检测本规程指常用的射线(RT)、超声波(UT)、磁粉(MT)、渗透(PT)四种无损检测方法。

程序中所涉及的无损检测专业术语解释由标准JB/T 4730 -2005给出。

1.4.2 检测方- 1 -河北大唐电力工程有限责任公司- 2 - 河北大唐电力工程有限责任公司1.4.3 委托方工程项目中的质检人员或原材料检验人员。

1.5 检测流程1.6 检测流程说明1.6.1 委托各类检测均由委托方提出并填写《无损检测委托单》（见无损检测作业通用工艺规程附录一）。

1.6.2 委托接受检测方收到委托单后，由检测方技术负责人审核委托单上各条款是否填写清楚、并有委托人签名后，接受人认可，则认为委托接受。

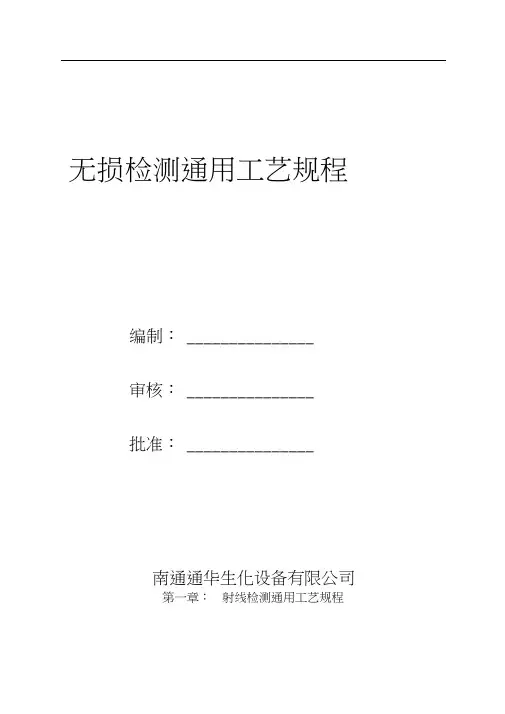

无损检测通用工艺规程编制： _______________审核： _______________批准： _______________南通通华生化设备有限公司第一章：射线检测通用工艺规程1. 使用范围NB/T 47013（JB/T 4730）的本部分规定了承压设备金属熔化焊焊接接头X射线和Y射线检测技术和质量分级要求。

本部分适用于承压设备在本单位内制造过程中厚度为3-22mm 的焊接接头的射线检测。

2. 规范性应用文件GB 11533 标准对数视力表GB 18871 电离辐射防护及辐射源安全基本标准GBZ 117 工业X 射线探伤卫生防护标准NB/T 47013.1 承压设备无损检测第1 部分：通用要求GB150GB1513. 一般要求3.1 人员3.1.1 从事射线检测的人员应满足NB/T47013.1 的有关规定。

3.1.2 从事射线检测的人员在上岗前应进行辐射安全知识的培训，并取得放射工作人员证。

3.1.3 射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于 5.0（小数记录值为 1.0），测试方法应符合GB 11533 的规定。

从事评片的人员应每年检查一次视力。

3.2 设备和器材3.2.1 设备本单位内有两台X 射线机：XXG2505 和XXQ20053.2.2 射线胶片A 级和AB 级射线检测技术应采用C5 类或更高类别的胶片，B 级射线检测技术应采用C4 类或更高类别的胶片。

3.2.3 观片灯观片灯的主要性能应符合GB/T 19802 的有关规定，最大亮度应能满足评片的要求，3.2.4 黑度计（光学密度计）黑度计可测的最大黑度应不小于 4.5，测量值的误差应不超过± 0.05。

3.2.5 标准密度片标准密度片应至少有8 个一定间隔的黑度基准，且能覆盖0-4.5 黑度范围，应至少每 2 年校准一次。

必须特别注意标准密度片的保存和使用条件。

3.2.6 增感屏射线检测一般应使用pb0.03 金属增感屏，增感屏应完全干净、抛光和无纹道。

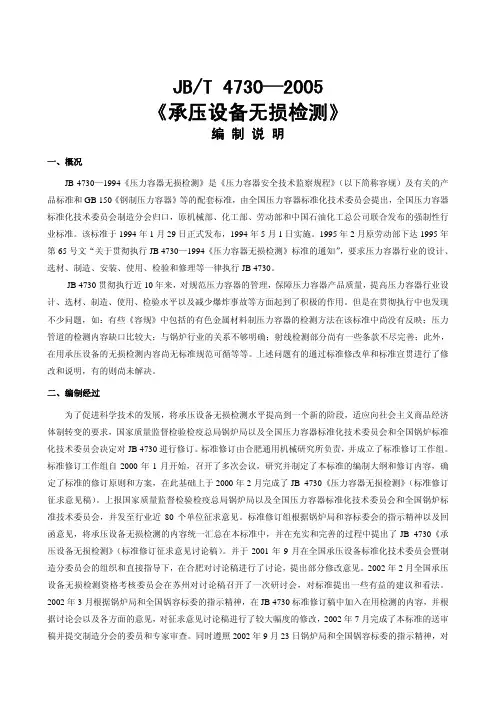

JB/T 4730—2005《承压设备无损检测》编 制 说 明一、概况JB 4730—1994《压力容器无损检测》是《压力容器安全技术监察规程》（以下简称容规）及有关的产品标准和GB 150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。

该标准于1994年1月29日正式发布，1994年5月1日实施。

1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB 4730—1994《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB 4730。

JB 4730贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平以及减少爆炸事故等方面起到了积极的作用。

但是在贯彻执行中也发现不少问题，如：有些《容规》中包括的有色金属材料制压力容器的检测方法在该标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善；此外，在用承压设备的无损检测内容尚无标准规范可循等等。

上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。

二、编制经过为了促进科学技术的发展，将承压设备无损检测水平提高到一个新的阶段，适应向社会主义商品经济体制转变的要求，国家质量监督检验检疫总局锅炉局以及全国压力容器标准化技术委员会和全国锅炉标准化技术委员会决定对JB 4730进行修订。

标准修订由合肥通用机械研究所负责，并成立了标准修订工作组。

标准修订工作组自2000年1月开始，召开了多次会议，研究并制定了本标准的编制大纲和修订内容，确定了标准的修订原则和方案，在此基础上于2000年2月完成了JB 4730《压力容器无损检测》（标准修订征求意见稿）。

无损检测工艺规程和操作指导书(工艺卡)编制原则和技巧无损检测工艺规程和操作指导书编制和范例讲解1.无损检测工艺规程1.1 根据NB/T47013.1-2015中4.3.2的要求，无损检测工艺规程是检测单位根据自身的实际情况、工作范围、人员设备能力等，在国家和行业标准允许的框架内选取、细化成自身可执行的要求，用以指导检测单位自身无损检测工作，在某种检测方法或某类产品范围内通用的程序文件。

是标准没有具体规定而又是本单位通用和共性的统一规定，也是各检测单位检测能力的反应。

1.2要点（1）涵盖本单位的检测范围，是通用性技术要求、原则性指导文件；（2）根据检测单位的特点和能力编写，是对现行标准规范的补充；（3）内容不能照搬照抄外单位的文件，必须有本单位的特色；（4）跟具体的工程项目没有必要的关联，是检测单位自身检测能力的体现；（5）由检测单位Ⅲ级专业人员编制，检测责任师审核，单位技术负责人批准；（6）工艺规程的编制应按NB/T47013.1~47013.13的规定明确其相关因素的具体范围或要求，如相关因素的变化超出规定时，应重新编制或修订。

（7）相应检测标准变更、采用新的检测工艺时，应对工艺规程进行修订，重新审批发布。

（如果来不及修订工艺规程时，所编制的操作指导书应由检测单位技术负责人批准）。

1.3编制原则（1）遵照国家现行标准和法规的要求，在检测工艺上可以比现行标准、法规更细，更具体，要求更高；（2）应根据本单位无损检测人员技术水平、检测能力，做到简明扼要，提出切实可行的工艺措施；（3）应采用本单位一些行之有效的做法，应有自己的特色；（4）工艺规程中每一步骤都要写清楚做什么、由谁去做、采用什么设备和辅助器材、什么时机做、按什么标准做；（5）采用非标准检测工艺（如非标准温度范围内的渗透检测、探头移动区不符合要求的超声波检测、焦距不符合要求的射线检测等）时，应对该检测工艺进行验证；（6）明确对操作人员和责任人员的职责和要求；（7）要融入其他施工质量验收规范中有关无损检测方面的内容（如SH/T3543-2007 石油化工建设工程项目施工过程技术文件规定 4.7条的要求：无损检测单位应按SH/T3503的规定提交无损检测报告。

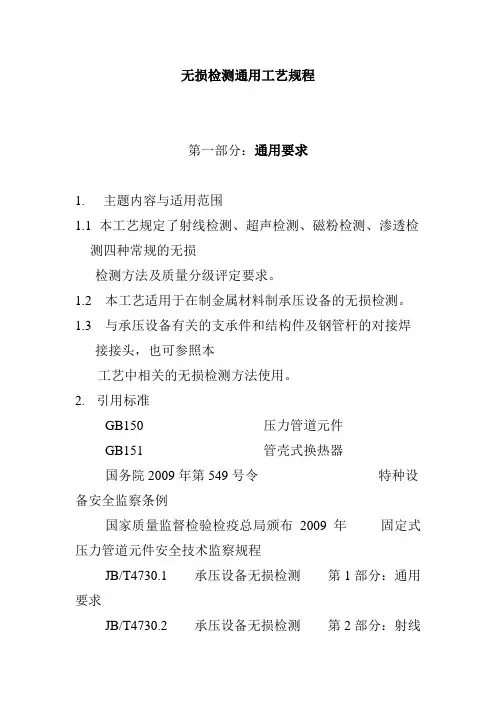

无损检测通用工艺规程
第一部分：通用要求
1.主题内容与适用范围
1.1本工艺规定了射线检测、超声检测、磁粉检测、渗透检
测四种常规的无损
检测方法及质量分级评定要求。

1.2 本工艺适用于在制金属材料制承压设备的无损检测。

1.3 与承压设备有关的支承件和结构件及钢管杆的对接焊
接接头，也可参照本
工艺中相关的无损检测方法使用。

2.引用标准
GB150 压力管道元件
GB151 管壳式换热器
国务院2009年第549号令特种设备安全监察条例
国家质量监督检验检疫总局颁布2009年固定式压力管道元件安全技术监察规程
JB/T4730.1 承压设备无损检测第1部分：通用要求
JB/T4730.2 承压设备无损检测第2部分：射线。

无损检测通用工艺规程目录第一篇总则第二篇射线检测通用工艺规程第三篇超声波检测通用工艺规程第四篇磁粉检测通用工艺规程第五篇渗透检测通用工艺规程无损检测通用工艺总则1.1 主题内容与适用范围本工艺规程规定了射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透探伤（PT）四种无损检测的工艺方法。

本工艺规程适用于本公司特种设备制造、安装、改造、维修原材料、零部件和焊缝的无损检测。

1.2 引用标准1）《固定式压力容器安全技术监察规程》2）《特种设备无损检测人员考核规则》3）《压力管道安全技术监察规程-工业管道》4）NB/T47013-2015《承压设备无损检测》1.3一般要求1.3.1 选择原则1.3.1.1 特种设备RT、UT、MT、PT的选择及抽检率应按《容规》、《压力管道安全技术监察规程-工业管道》、GB150、GB151及图样的要求执行。

1.3.1.2 有裂纹倾向的材料应在焊后24小时后，才能进行焊缝无损检测。

1.3.1.3 对要求无损检测的角接接头、T型接头，不能进行RT或UT检测时，应进行表面无损检测。

1.3.1.4 凡铁磁性材料制成的特种设备及零部件，优先使用MT检测表面缺陷确因结构形状等原因不能使用MT检测时，方可采用PT检测。

1.3.2 检测人员1.3.2.1 从事特种设备无损检测人员必须应按照《特种设备无损检测人员考核规则》的要求取得相应的无损检测资格。

1.3.2.2 取得不同无损检测方法的各技术等级人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。

1.3.2.3 各种检测方法的报告，均由II级以上资格人员签发，并加盖公章。

1.3.2.4 从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。

1.3.2.5 从事磁粉、渗透检测工作人员，不得有色盲。

1.3.2.6 射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB11533的规定。

XX石油化工设备有限公司无损检测通用工艺规程编制：审核：批准：2008 年 01 月 08 日第一章: 射线检测通用工艺规程1.主题内容与适用范围本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。

本规程依据JB/T4730-2005的要求编写。

适用于本公司板厚在2～30 mm钢制压力容器及壁厚T≥2mm钢管对接焊接接头的X射线AB级检测技术。

满足《压力容器安全技术监察规程》GB150、GB151 的要求。

检测工艺卡内容是本规程的补充,由Ⅱ级人员按本规程等要求编写,其参数规定的更具体。

2.引用标准、法规JB/T4730－2005《承压设备无损检测》GB150-1998《钢制压力容器》GB151-1999《管壳式换热器》GB18871－2002《电离辐射防护及辐射源安全基本标准》GB16357-1996《工业X射线探伤放射卫生放护标准》JB/T7902《线型象质计》《特种设备无损检测人员考核与监督管理规则》《压力容器安全技术监察规程》.3.一般要求3.1射线检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》考核并取得与其工作相适应的资格证书。

3.1.1检测人员应每年检查一次视力，校正视力≦1.0。

评片人员还应辨别出400mm距离处高0.5mm、间距0.5mm的一组印刷字母。

3.2辐射防护射线防护应符合GB18871、GB16357的有关规定。

3.3胶片和增感屏3.3.1胶片：在满足灵敏度要求的情况下，一般X射线选用T3或T2型胶片。

3.3.2 增感屏：采用前屏为0.03mm、后屏为0.03～0.10mm的铅箔增感屏。

.3.3.3 胶片和增感屏在透照过程中应始终紧密接触。

3.4象质计3.4.1 底片影像质量采用Fe线型像质计测定。

其型号和规格应符合JB/T7902的规定。

象质计型号一般按下表4选定。

但对透照外径≤100mm钢管环缝时采用JB/T4730附录F的专用象质计。

无损检测工艺规程1. 引言无损检测（Nondestructive Testing，简称NDT）是一种用于评估材料、组件和结构中存在的内部和外部缺陷的技术。

与传统的破坏性检测方法相比，无损检测具有不破坏样品的优势，可以对材料和结构进行全面、准确的评估。

本文档旨在制定一套无损检测工艺规程，以确保无损检测的准确性和可靠性，提高工作效率并确保产品质量。

2. 范围本规程适用于所有需要进行无损检测的场景。

无损检测包括但不限于以下几种常见技术：超声波检测、磁粉检测、渗透检测、X射线检测等。

3. 责任与权限无损检测的责任和权限应明确分配给相关人员，以确保工作的主导性和顺利进行。

3.1 主要责任•无损检测技术人员：负责进行无损检测操作，执行检测工艺规程，准确评估材料和结构的缺陷情况。

•认证人员：负责验证无损检测结果并签署相关证书。

3.2 权限•无损检测技术人员：具备相关资质和培训经验，并符合国家相关标准要求。

•认证人员：具备相关资质和培训经验，并符合国家相关标准要求。

4. 工艺流程无损检测的工艺流程应包括以下步骤：1.确定无损检测的目的和要求。

2.准备无损检测设备和工具。

3.对待检测对象进行表面清洁和准备工作，确保无损检测的准确性和可靠性。

4.根据不同的无损检测技术选择合适的检测方法和参数。

5.进行无损检测操作，按照设定的检测方法和参数进行检测。

6.对检测结果进行评估和记录。

7.如有需要，进行修复和再检测。

8.验证无损检测结果，并签署相关证书。

5. 设备和工具要求5.1 设备要求•超声波检测：超声波探测器、超声波发射器、超声波接收器等。

•磁粉检测：磁粉检测仪、磁粉混合液、磁粉检测剂等。

•渗透检测：渗透检测剂、渗透检测器、光源、显像剂等。

•X射线检测：X射线发生器、检测器、辐射防护设备等。

5.2 工具要求•清洁工具：刷子、布等。

•记录工具：书写工具、记录本等。

6. 安全要求6.1 无损检测操作应符合国家相关的安全标准和要求，确保人身安全和设备的完好性。

无损检测通用工艺规程编制：审核：批准：南通通华生化设备有限公司年月日第一章：射线检测通用工艺规程1.使用范围NB/T 47013（JB/T 4730）的本部分规定了承压设备金属熔化焊焊接接头X 射线和γ射线检测技术和质量分级要求。

本部分适用于承压设备在本单位内制造过程中厚度为3-22mm的焊接接头的射线检测。

2.规范性应用文件GB 11533 标准对数视力表GB 18871 电离辐射防护及辐射源安全基本标准GBZ 117 工业X 射线探伤卫生防护标准NB/T 47013.1 承压设备无损检测第1 部分：通用要求GB150GB1513.一般要求3.1 人员3.1.1从事射线检测的人员应满足NB/T47013.1 的有关规定。

3.1.2从事射线检测的人员在上岗前应进行辐射安全知识的培训，并取得放射工作人员证。

3.1.3 射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于 5.0（小数记录值为 1.0），测试方法应符合GB 11533 的规定。

从事评片的人员应每年检查一次视力。

3.2 设备和器材3.2.1 设备本单位内有两台X射线机：XXG2505和XXQ20053.2.2 射线胶片A 级和AB 级射线检测技术应采用C5 类或更高类别的胶片，B 级射线检测技术应采用C4 类或更高类别的胶片。

3.2.3 观片灯观片灯的主要性能应符合GB/T 19802 的有关规定，最大亮度应能满足评片的要求，3.2.4 黑度计（光学密度计）黑度计可测的最大黑度应不小于 4.5，测量值的误差应不超过±0.05。

3.2.5 标准密度片标准密度片应至少有8 个一定间隔的黑度基准，且能覆盖0-4.5 黑度范围，应至少每2 年校准一次。

必须特别注意标准密度片的保存和使用条件。

3.2.6 增感屏射线检测一般应使用pb0.03金属增感屏，增感屏应完全干净、抛光和无纹道。

3.2.7 像质计底片影像质量采用线型Fe像质计测定。

无损检测通用工艺规程编制：审核：批准：日期：目录第1章编制说明 (3)第2章射线检测通用工艺规程 (5)第3章超声波检测通用工艺规程 (21)第1节承压设备对接焊接接头超声检测及质量分级 (24)第2节承压设备钢板超声检测及质量分级 (29)第3节承压设备用钢锻件超声检测及质量分级 (32)第4章磁粉检测通用工艺规程 (35)第5章渗透检测通用工艺规程 (39)第6章工艺卡附表 (44)第1节射线检测工艺卡 (44)第2节超声检测工艺卡 (45)第3节磁粉检测工艺卡 (46)第4节渗透检测工艺卡 (47)第一章编制说明1.1 范围本规程规定了对金属原材料、零部件和焊接接头进行射线检测、超声检测、磁粉检测、渗透检测的基本要求。

本规程适用于本公司钢制压力容器产品的无损检测工作。

1.2 引用标准和编制依据下列标准包含的条文，通过在本规程中引用而构成本规程的条文，在规程出版时，所有版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

压力容器安全技术监察规程（1999年版）GB150-1998 《钢制压力容器》GB151-1999 《管壳式换热器》JB/T4730.1～4730.6-2005 《承压设备无损检测》《特种设备无损检测人员资格考核实施细则》《放射卫生防护基本标准》Q/JS.YLRQ--2008《质量保证手册》1.3 人员资格及职责1.3.1从事无损检测的人员必须持有国家质量监察机构颁发的并与其工作相适应的资格等级证书。

1.3.2从事无损检测的人员校正视力不得低于5.0,从事磁粉、渗透检测工作人员，不得有色盲、色弱。

1.3.3检测人员严格执行有关条例、规程、标准和技术规范，保证工作质量。

1.3.4评片人员的视力应每年检查一次,要求距离400mm能读出0.5mm的一组印刷体字母。

1.3.5检测操作人员必须按委托单要求并同时根据检测工艺规程进行操作，做好检测记录及签发检测报告。

超声波检测通用工艺规程1.主要内容与适用范围本规程规定了焊缝超声检测人员具备的资格、仪器、探头、试块、检测技术方法和质量分级等。

本规程适用于本公司生产的厚度为6mm～30mm钢制承压设备全熔化焊的超声检测。

不适用于铸钢及奥氏体钢焊缝，外径小于159mm的钢管对接焊缝，内径小于或等于250mm或内外径之比小于80%的纵向焊缝检测。

本规程按JB4730的要求编写，符合《容规》和GB150等要求。

检测工艺卡是本规程的补充，由Ⅱ级人员按本规程等要求编制，其检测参数规定的更具体。

2.引用标准、法规JB/T9214-1999《A型脉冲反射式超声波探伤系统工作性能测试方法》Q/STB 62.003-2000《钢缝超声波探伤检查》JB/T10062-1999《超声探伤用探头性能测试方法》3.检测人员3.1检测人员必须经过培训，按《特种设备无损检测人员考核与监督管理规则》的要求。

经理论和实践考试合格，取得相应等级资格证书的人员担任。

3.1.1检测人员每年应检查一次身体，其矫正视力不低于1.0。

4.探伤仪、探头和试块4.1探伤仪采用A型脉冲反射式超声波探伤仪器，其工作频率范围为0.5 MHz～10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。

仪器应具有80dB以上的可调衰减器，步进级每档不大于2Db，其精度为任意相邻12 dB的误差在±1dB 以内，最大累计误差不超过1dB.。

水平线性误差不大于1%,垂直线性误差不大于5%。

4.2探头4.2.1晶片面积一般不应超过500mm2，且任意一边长原则上不大于25 mm 。

4.2.2单斜探头声束轴线水平偏离角不应大于2度，主声束垂直方向不应有明显的双峰。

4.3仪器和探头的系统性能4.3.1在达到所检工件的最大检测声程时，其灵敏度余量应≥10dB。

4.3.2直探头的远场分辨力应大于或等于30 dB ，斜探头的远场分辨力应大于或等于6dB 。

4.3.3仪器和探头的系统性能应按JB/T9214和JB/T10062的规定进行测试。

⽆损检测⼯艺卡编写指南钢构作业指导书⽆损检测⼯艺卡编写指南⽂件编号：版本号：编制：批准：⽣效⽇期：⽆损检测⼯艺卡编写指南1.通⽤部分2.每张⼯艺卡⾄少应包括以下内容：3.委托编号、⼯艺卡编号、⼯程名称、⼯件名称、⼯件特征、技术要求、探伤器材、操作⼯艺、⽰意图、⼈员签署等。

4.编写时机：检测⼯程师接收派⼯到现场勘查后，检测实施前。

5.编写依据：检测合同、设计图纸或产品技术要求、相关规范或产品技术条件、检测⽅案、委托单、各种检测⽅法标准、相关⽆损检测作业指导书、仪器操作规程等。

6.委托编号：检测⼯程师接收派⼯后，办公系统中将会⾃动⽣成⼀个派⼯编号，该派⼯编号即为委托编号，例如PG201400001。

7.⼯艺卡编号：由委托编号+后缀，后缀表⽰⽅法为探伤⽅法（UT/RT/MT/PT）+序列号（01），例如PG201400001UT01。

8.⼯程名称：以委托单为依据，填写委托单中的⼯程名称，例如XXX钢结构⼯程。

9.⼯件名称：以委托单为依据，填写委托单中的⼯件名称，例如钢柱或钢梁。

10.检测部位：以委托单为依据，填写委托单中的检测部位，⼀般为⼯件名称+零件名称与零件名称连接焊缝，例如钢柱翼板与腹板连接焊缝。

11.母材材质：以委托单为依据，填写委托单中的母材材质，例如Q235A或Q345B等。

12.接头类型：以设计图纸、现场勘查为依据，主要有对接、T接、⾓接、搭接、⼗字接头、管座⾓接等。

13.母材厚度：以设计图纸、现场勘查为依据，是指母材的公称厚度，⽽⾮实测厚度，单位为mm，当检测部位为不等厚焊接时，按“薄板/厚板”填写，T型接头按“腹板/翼板”填写。

14.坡⼝型式：以设计图纸、现场勘查为依据，主要有I型、V型、单边V型、X型、K型、U型等。

2、焊接⽅法：以现场勘查为依据，主要有焊条电弧焊、⽓体保护焊、埋弧焊、氩弧焊等。

3、焊缝宽度(焊⾓)：以现场勘查为依据，单位为mm。

4、检测标准：是指检测⽅法标准，当设计⽂件或产品技术条件中有明确要求时应以此为准；当设计⽂件或产品技术条件⽆要求时，以所采⽤的规范中规定检测⽅法或引⽤的检测标准为准；当设计⽂件或产品技术条件及所采⽤的规范均⽆要求时，应与委托⽅进⾏协商采⽤何种检测标准，经委托⽅同意后写⼊委托单中由委托⽅经办⼈确认。

无损检测通用工艺规程编制说明无损检测通用工艺规程编制说明1.1范围本规程规定了对金属原材料、零部件和焊接接头进行射线检测、超声检测、磁粉检测、渗透检测的基本要求。

本规程适用于本公司钢制压力容器产品的无损检测工作。

1.2引用标准和编制依据下列标准包含的条文，通过在本规程中引用而构成本规程的条文，在规程出版时，所有版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

压力容器安全技术监察规程（1999年版）GB150-1998 《钢制压力容器》GB151-1999 《管壳式换热器》JB/T4730.1?4730.6-2005 《承压设备无损检测》《特种设备无损检测人员资格考核实施细则》《放射卫生防护基本标准》Q/JS.YLRQ--2008《质量保证手册》1.3人员资格及职责1.3.1从事无损检测的人员必须持有国家质量监察机构颁发的并与其工作相适应的资格等级证书。

132 从事无损检测的人员校正视力不得低于5.0,从事磁粉、渗透检测工作人员，不得有色盲、色弱。

1.3.3检测人员严格执行有关条例、规程、标准和技术规范，保证工作质量。

1.3.4评片人员的视力应每年检查一次，要求距离400mn能读出0.5mm的一组印刷体字母。

1.3.5 检测操作人员必须按委托单要求并同时根据检测工艺规程进行操作，做好检测记录及签发检测报告。

1.3.3无损检测责任工程师的职责见《岗位职责》。

1.4无损检测方法使用原则1.4.1射线和超声检测主要用于承压设备的内部缺陷的检测；磁粉检测主要用于铁磁性材料制承压设备的表面和近表面缺陷的检测；渗透检测主要用于非多孔性金属材料和非金属材料制承压设备的表面开口缺陷的检测。

1.4.2 铁磁性材料表面检测时，宜米用磁粉检测。

1.4.3当采用两种或两种以上的检测方法对承压设备的同一部位进行检测时，应按各自的方法评定级别。

1.4.4采用同种检测方法按不同检测工艺检测时，如果检测结果不一致，应以危险度大的评定级别为准。
