海水烟气脱硫技术完整版本

一．工艺流程主要由海水输送系统，烟气系统，SO2吸收系统和海水水质恢复系统组成1.海水输送系统海水取自机组凝汽器的冷却用水，通过虹吸井的吸水池，经海水升压泵将海水送入吸收塔顶部。

2.烟气系统锅炉排出的烟气经除尘和引风机及GGH（烟气换热器）冷却后，从塔底送入吸收塔，出口的清洁烟气经GGH换热升温大于70℃，经烟囱排入大气。

吸收系统3.SO2从塔底送入吸收塔的烟气与由塔顶均匀喷洒的纯海水逆向流动，在相互接触中SO2被海水吸收生成亚硫酸根离子。

4.海水水质恢复系统脱硫后的海水自吸收塔底部，靠自身的液位差流入曝气池，池中注入大量海水(循环冷却水)和鼓入适量的压缩空气，使海水中的亚硫酸盐转化为稳定无害的硫酸盐，同时释放出CO2，使海水中pH值大于6.5，达标后排入大海。

二．设备及防腐蚀吸收塔是主要设备，大多为填料塔，塔体为钢筋混凝土结构。

漳州后石电厂最初是引进用于日本氧化镁脱硫工艺的直径12m，高38m的筛板塔，后来改用海水脱硫。

采用穿流筛板吸收塔的塔板数为4和塔板开孔率为37%的条件下，在液气比为10L/m3时脱硫率达90%。

塔板数为6时，脱硫率>95%。

也有采用将充填物插入于多孔板间间隙，即无堰式多孔板和充填物结合方式，使气液接触表面积最大化。

厦门嵩屿电厂采用了钢制高效喷淋空塔吸收塔。

孙雪雁、杨风林进行了膜吸收法海水脱硫研究，实验采用疏水性聚丙烯中空纤维膜组件为膜接触器，以清水、海水及与海水相同pH值的NaOH溶液作吸收液。

结果表明；与清水及相同pH值的NaOH溶液相比，海水是一种对二氧化硫缓冲能力大，资源丰富，脱硫效率较高的吸收剂，在气液两相压力差保持在穿透压范围内时，以较低流量的海水吸收液处理较高流量的低浓度(SO2体积分数≤2000×10-6)气体时，脱硫效率大于90%，因此，膜吸收法海水脱硫技术在沿海地区具有广阔的应用前景。

深层曝气能够让气液得到更充分的混合；提高空气流量(即气泡流速)，也能大大改善气液混合。

海水脱硫工艺1、电厂概述xxx电厂设计装机容量为6×600MW。

主机采用xxx公司产品，锅炉设备选用为xxx造船厂设计制造的MO-SSRR型超临界直流锅炉。

为满足环保要求，锅炉岛设置两台除尘效率达99.85%的双室五电场静电除尘器、烟气脱硝和烟气海水脱硫装置。

其中脱硫装置是目前国内电力系统内安装的最大的海水脱硫设施。

厂区还设有工业废水和生活污水处理站。

电厂以海水作为循环冷却水，凝汽器冷却方式为海水直流冷却，冷却后的海水与脱硫后的海水混合后直接排入大海。

电厂烟囱采用集束式，每三台机组一根集束烟囱，外筒为钢筋混凝土结构，内筒用耐腐蚀合金钢制成。

2.烟气海水脱硫工艺流程电厂烟气海水脱硫系统是由xxx公司设计。

这套脱硫系统主要用来将锅炉排放烟气中的二氧化硫去除。

本系统设计采用海水+氢氧化钠脱硫法，初期拟先采用海水脱硫。

每台锅炉采用两座吸收塔对烟气进行处理。

烟气经过电除尘器和引风机后直接送入预冷器内用工业水进行冷却，冷却后的烟气进入吸收塔再往塔顶方向与喷流而下的吸收液（海水或海水+氢氧化钠）逆向接触以除去烟气中二氧化硫及少部分灰含量，脱硫后的烟气通过吸收塔内除雾器，然后直接由烟囱排入大气。

吸收塔排出的脱硫后的海水与虹吸井的海水混合后进入曝气池，通过氧化风机进行曝气使海水中SO32-氧化为SO42-，重碳酸根中和氢离子并释放二氧化碳，使海水PH值达标后排入大海。

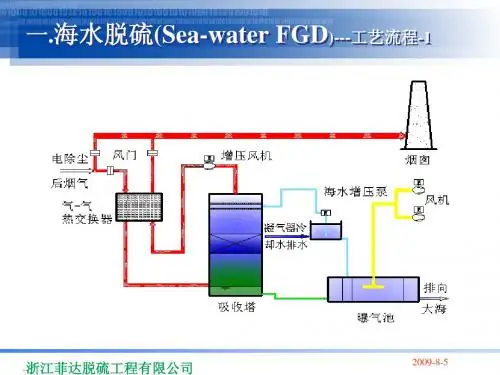

基本工艺流程图见下图1：3.海水脱硫设计基础参数3.1脱硫处理前烟气设计参数3.2脱硫处理后的烟气设计参数3.3海水脱硫性能保证值3.4脱硫后海水排放设计指标3.5水电汽等用量设计指标3.6锅炉煤种主要设计参数4.海水脱硫系统介绍及工艺特点xxx电厂设计脱硫系统采用海水+氢氧化钠方法，初期先采用纯海水脱硫方法，设备的安装及调试工作按照纯海水系统的设计进行。

电厂海水脱硫系统可吸收系统、海水供排水系统和海水恢复系统、电气及控制以分为烟气系统、SO2系统等组成，下面就各系统的工艺特点及有关设备的情况等做一个介绍:4.1烟气系统锅炉烟气从引风机出口通过烟道直接进入脱硫系统，不设旁路烟道。

电厂海水脱硫系统工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电厂海水脱硫系统是一种利用海水作为脱硫剂来减少烟气中有害物质排放的技术。

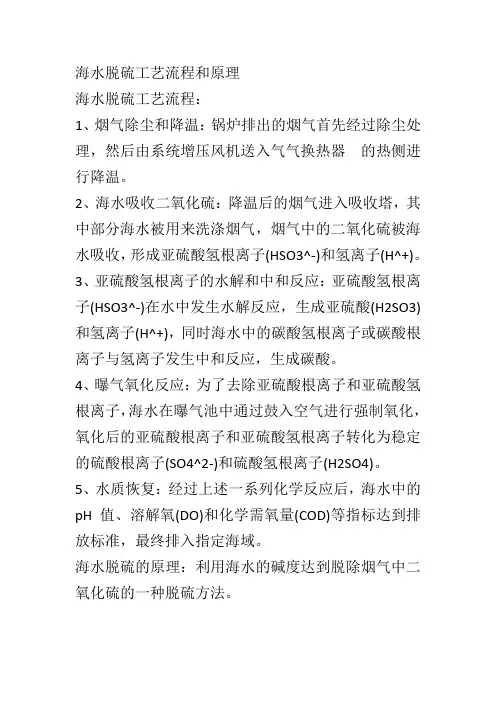

海水脱硫工艺流程和原理
海水脱硫工艺流程：
1、烟气除尘和降温：锅炉排出的烟气首先经过除尘处理，然后由系统增压风机送入气气换热器的热侧进行降温。

2、海水吸收二氧化硫：降温后的烟气进入吸收塔，其中部分海水被用来洗涤烟气，烟气中的二氧化硫被海水吸收，形成亚硫酸氢根离子(HSO3^-)和氢离子(H^+)。

3、亚硫酸氢根离子的水解和中和反应：亚硫酸氢根离子(HSO3^-)在水中发生水解反应，生成亚硫酸(H2SO3)和氢离子(H^+)，同时海水中的碳酸氢根离子或碳酸根离子与氢离子发生中和反应，生成碳酸。

4、曝气氧化反应：为了去除亚硫酸根离子和亚硫酸氢根离子，海水在曝气池中通过鼓入空气进行强制氧化，氧化后的亚硫酸根离子和亚硫酸氢根离子转化为稳定的硫酸根离子(SO4^2-)和硫酸氢根离子(H2SO4)。

5、水质恢复：经过上述一系列化学反应后，海水中的pH值、溶解氧(DO)和化学需氧量(COD)等指标达到排放标准，最终排入指定海域。

海水脱硫的原理：利用海水的碱度达到脱除烟气中二氧化硫的一种脱硫方法。

海水中含有大量的盐类，除了含量很高的NaCl等主要成分外，还有一些弱酸强碱的盐类，如碳酸氢盐、碳酸盐、硼酸盐、磷酸盐和硫化物等。

使得海水有自然碱度，一般为2.0--2.6mmol / L，其pH约为7.7--8.5，因此海水有着比淡水高得多的酸碱缓冲能力。

应用海水洗涤烟气脱除烟气中的二氧化硫，其基本原理可以用以下的化学反应和化学平衡来解释。

S02在水中发生以下反应:S02(g)→S02(aq) (1)S02(aq) + 2H20→HS03-+ H30+(2)HS03-+ H20→S032-+ H30+(3)海水的缓冲能力主要:由H2CO3和它的相应酸根之间的平衡(CO2/ H2CO3/ HC03-/ C032-)而引起:C02+ H20→H2CO3(4)H2CO3+ H20→HC03-+H30+(5)HC03-+ H20→C032-+H30+(6)海水中含量较低的磷酸盐、硼酸盐等亦有上述类似反应。

在对洗涤烟气的海水进行曝气氧化时，发生以下反应:S02+ H20 + 1/202→SO42-+ 2H+(7)HC03-+ H30+→CO2+ 2H20 (8)CO2的逸出使曝气池中的海水pH值升高，加快了(7)式的反应。

硫酸盐是海水的主要成分，由海水脱硫引起的增量很小，不会造成脱硫排水对海域的污染，pH值恢复到6.5，达到排放标准的要求，亦不会对海域造成危害。

35'000•ppm• 15•4.Total suspended solids (TSS)总悬浮物•5.Bicarbonates (HCO)重碳酸盐•mg/l•90•80 -1003•6.Chlorides (Cl)氯化物•mg/l•18'500•18’000 -19'000•7.Fluorides (F)氟化物•mg/l•< 1•10.Sodium (Na)钠•mg/l•10'500•10'000 -11'000•11.Magnesium (Mg)鎂•mg/l•1'300•1’270 -1’380•12.Calcium (Ca)钙•mg/l•380•360 -450•13.Potassium (K)钾•mg/l•400•400 -450•14.Chem. Oxygen Demand•mg/l•10•up to 20 (COD)化学需氧量排放海水水质保证:经曝气后的海水应达到：pH≥6.8;耗氧量CODMn：≤5mg/l;溶解氧DO：≥3mg/l;SO32-氧化率：≥90%;符合GB3097—1997《海水水质标准》◆利用海水的天然碱度来吸收烟气中的SO2，不产生任何废弃物，无环境负面影响；◆不需要添加任何化学物质；◆技术成熟；◆工艺简单；◆系统无磨损、堵塞结垢、系统可靠性高;◆脱硫效率高；◆投资和运行费用低；◆建设周期短；◆适用于沿海新建机组和老机组的改造和扩建。

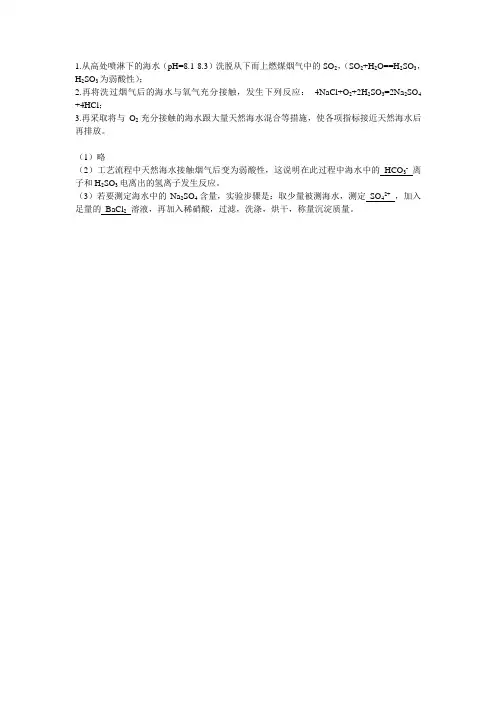

1.从高处喷淋下的海水（pH=8.1-8.3）洗脱从下而上燃煤烟气中的SO2，（SO2+H2O==H2SO3，H2SO3为弱酸性）；
2.再将洗过烟气后的海水与氧气充分接触，发生下列反应：4NaCl+O2+2H2SO3=2Na2SO4 +4HCl；
3.再采取将与O2充分接触的海水跟大量天然海水混合等措施，使各项指标接近天然海水后再排放。

（1）略
（2）工艺流程中天然海水接触烟气后变为弱酸性，这说明在此过程中海水中的HCO3-离子和H2SO3电离出的氢离子发生反应。

（3）若要测定海水中的Na2SO4含量，实验步骤是：取少量被测海水，测定SO42+，加入足量的BaCl2溶液，再加入稀硝酸，过滤，洗涤，烘干，称量沉淀质量。
