海水脱硫系统介绍及工艺特点后石电厂设计脱硫系统采用海水+氢氧化钠方法，初期先采用纯海水脱硫方法，设备的安装及调试工作按照纯海水系统的设计进行。
电厂海水脱硫系统可以分为烟气系统、SO2吸收系统、海水供排水系统和海水恢复系统、电气及控制系统等组成，下面就各系统的工艺特点及有关设备的情况等做一个介绍。
3.1烟气系统锅炉烟气从引风机出口通过烟道直接进入脱硫系统，不设旁路烟道。
烟气首先进入预冷却器内，预冷却器作用为冷却进入吸收塔的烟气温度使之低于100℃。
预冷却器的结构为一段扩充的圆形烟道，采用碳钢加KOKA石内衬，由台塑公司制造。
预冷器安装有两台,每个烟道设置一台预冷器。
预冷器内部设由8个喷嘴，工业水由喷嘴喷入预冷器内对烟气降温，预冷却器工业水设计喷淋流量为11m3/h/台。
冷却后的烟气自下而上流经脱硫吸收塔和除雾器，脱硫后的烟气不进行再加热，通过烟道直接进入烟囱排入大气，脱硫后烟气温度设计为40℃，脱硫吸收塔出口至烟囱一段烟道全部采用玻璃鳞片树脂进行内部防腐。
3.2SO2吸收系统吸收塔为SO2吸收系统的关键设备。
每台机组设两座吸收塔。
吸收塔设计为喷淋塔，吸收塔的尺寸为ф12m×38m H，吸收塔内部采用玻璃鳞片树脂内衬防腐，吸收塔内部的海水喷淋采用两层喷淋，管道全部采用不锈钢管道，上部喷淋分配管采用喷淋管喷淋，设计喷淋流量范围0-23000m3/h；下部喷淋分配管上安装有不锈钢加陶瓷内衬式旋流喷嘴，设计喷淋流量范围0-2600m3/h；上下两层分配管下部分别设置多孔不锈钢检修平台。
吸收塔内部安装有气流分布板，以使烟气进入吸收塔后塔内气流分布均匀。
脱硫后的海水通过吸收塔下部的溢流堰溢流排出。
脱硫吸收塔上部安装有除雾器，作用为将脱硫后烟气中携带的水滴去掉。
除雾器材质为百叶窗式聚丙烯材料，每台除雾器均配有工业水清洗装置：每台炉脱硫系统设计三台除雾器清洗水增压泵及16个清洗控制气动阀，由PLC控制对除雾器进行间断清洗。
烟气海水脱硫技术的研发与应用我国燃煤电厂SO2排放量占全国总排放量的50%左右，是大气污染控制的重点领域。
目前，我国大、中型火电厂的脱硫系统大多采用石灰石/石膏湿法工艺，运行需消耗大量淡水和矿石资源，成本很高，排放的废渣和废水还会带来二次污染等问题。
因此，有必要针对我国国情，因地制宜地开发其他切实可行的其他脱硫技术，烟气海水脱硫技术便是其中之一。
海水脱硫技术的实际工程应用表明，该工艺技术成熟、运行可靠，适宜在海滨电厂推广应用。
然而，烟气海水脱硫技术在国内的研发还处于起步阶段，工业化应用的主要核心技术和关键设备仍依赖进口，费用高昂，严重阻碍了该技术在我国的进一步应用和发展。
在此背景下，北京龙源环保工程有限公司在国家高技术研究发展计划（863计划）支持下，结合多年的工程经验，与有关科研院、所协作，开发出具有自主知识产权的烟气海水脱硫核心技术。
1、海水脱硫机理及工艺海滨电厂用于机组冷却的循环海水是一种天然碱资源，用其替代石灰石进行烟气脱硫，既保护了环境，减少了矿石资源浪费，又降低了能耗，符合循环经的济理念。
海水自然碱度为1.2-2.5mmol/l,pH值一般在8.0左右，海水中含有大量CO2和HCO3使其具有较强的酸碱缓冲和吸收CO2的能力，这是直接利用海水进行烟气脱硫的理论依据。
烟气中CO2被海水吸收转化为HSO3和SO3，此过程所产成的H 与海水中的SO3、HCO3反应生成CO2和H2O，这就使得海水具有较大的SO2吸附容量。
海水吸收SO2及氧化：SO2(g)====SO2(L)SO2(L)+H2O====HSO3+HHSO3=====SO3+HSO3+I/2O2--SO4海水的缓冲作用：CO3+H====HCO3HCO3+H====CO2(g)+H2O本项目所研发的海水脱硫技术的特点是只用海水和空气而不添加任何化学物质，脱硫过程中不产生有害副产物。
脱硫系统主要包括：烟气系统、SO2吸收系统、海水供应系统和海水水质恢复系统。

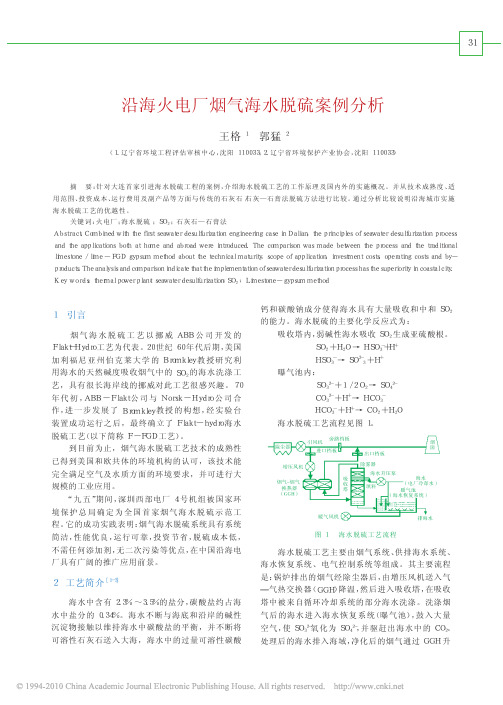

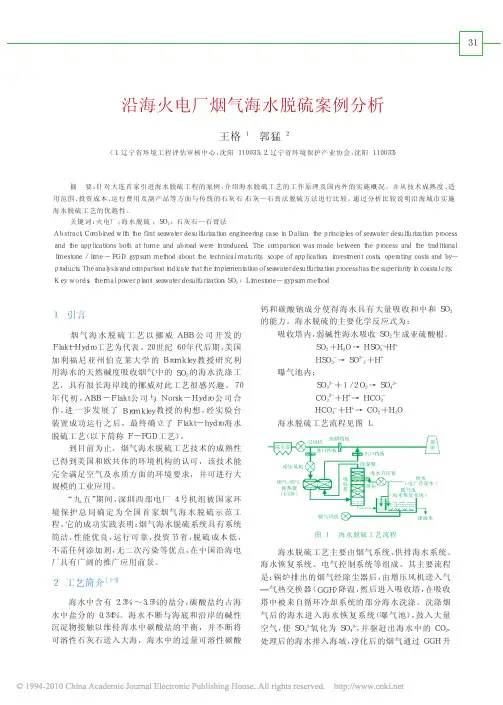

沿海火电厂烟气海水脱硫案例分析王格１郭猛２（１．辽宁省环境工程评估审核中心，沈阳１１００３３；２．辽宁省环境保护产业协会，沈阳１１００３３）摘要：针对大连首家引进海水脱硫工程的案例，介绍海水脱硫工艺的工作原理及国内外的实施概况。
并从技术成熟度、适用范围、投资成本、运行费用及副产品等方面与传统的石灰石／石灰—石膏法脱硫方法进行比较。
通过分析比较说明沿海城市实施海水脱硫工艺的优越性。
关键词：火电厂；海水脱硫；ＳＯ２；石灰石—石膏法Ａｂｓｔｒａｃｔ：ＣｏｍｂｉｎｅｄｗｉｔｈｔｈｅｆｉｒｓｔｓｅａｗａｔｅｒｄｅｓｕｌｆｕｒｉｚａｔｉｏｎｅｎｇｉｎｅｅｒｉｎｇｃａｓｅｉｎＤａｌｉａｎ，ｔｈｅｐｒｉｎｃｉｐｌｅｓｏｆｓｅａｗａｔｅｒｄｅｓｕｌｆｕｒｉｚａｔｉｏｎｐｒｏｃｅｓｓａｎｄｔｈｅａｐｐｌｉｃａｔｉｏｎｓｂｏｔｈａｔｈｏｍｅａｎｄａｂｒｏａｄｗｅｒｅｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅｃｏｍｐａｒｉｓｏｎｗａｓｍａｄｅｂｅｔｗｅｅｎｔｈｅｐｒｏｃｅｓｓａｎｄｔｈｅｔｒａｄｉｔｉｏｎａｌｌｉｍｅｓｔｏｎｅ／ｌｉｍｅ－ＦＧＤｇｙｐｓｕｍｍｅｔｈｏｄａｂｏｕｔｔｈｅｔｅｃｈｎｉｃａｌｍａｔｕｒｉｔｙ，ｓｃｏｐｅｏｆａｐｐｌｉｃａｔｉｏｎ，ｉｎｖｅｓｔｍｅｎｔｃｏｓｔｓ，ｏｐｅｒａｔｉｎｇｃｏｓｔｓａｎｄｂｙ－ｐｒｏｄｕｃｔｓ．Ｔｈｅａｎａｌｙｓｉｓａｎｄｃｏｍｐａｒｉｓｏｎｉｎｄｉｃａｔｅｔｈａｔｔｈｅｉｍｐｌｅｍｅｎｔａｔｉｏｎｏｆｓｅａｗａｔｅｒｄｅｓｕｌｆｕｒｉｚａｔｉｏｎｐｒｏｃｅｓｓｈａｓｔｈｅｓｕｐｅｒｉｏｒｉｔｙｉｎｃｏａｓｔａｌｃｉｔｙ．Ｋｅｙｗｏｒｄｓ：ｔｈｅｒｍａｌｐｏｗｅｒｐｌａｎｔ；ｓｅａｗａｔｅｒｄｅｓｕｌｆｕｒｉｚａｔｉｏｎ；ＳＯ２；Ｌｉｍｅｓｔｏｎｅ－ｇｙｐｓｕｍｍｅｔｈｏｄ１引言烟气海水脱硫工艺以挪威ＡＢＢ公司开发的Ｆｌａｋｔ－Ｈｙｄｒｏ工艺为代表。
２０世纪６０年代后期，美国加利福尼亚州伯克莱大学的Ｂｒｏｍｋｌｅｙ教授研究利用海水的天然碱度吸收烟气中的ＳＯ２的海水洗涤工艺，具有很长海岸线的挪威对此工艺很感兴趣。
火力发电厂烟气海水脱硫工艺运行与调节摘要：黄岛电厂3号锅炉烟气采用海水脱硫工艺，在入口烟气量为860000Nm3/h（标态、干基、6%O2）入口SO2浓度为2529mg/Nm3（标态、干基、6%O2）烟气入口温度为105 ℃烟气入口烟尘含量为30mg/Nm3。
（标态、干基、6%O2）保证3号炉脱硫效率不低于98.6%。
出口烟气SO2含量低于35mg/Nm3，烟尘出口浓度小于5mg/Nm3。
按一炉一塔配置脱硫系统。
经曝气后的海水应达到：pH≥6.8、耗氧量CODMn≤4mg/L、溶解氧DO≥4mg/L，符合集团公司要求的污染物排放标准。
关键词：海水脱硫SO2浓度污染物排放标准1.主要系统组成：烟气脱硫系统主要有：烟气系统、吸收剂―海水供给系统、脱硫海水后处理系统、吸收塔、锅炉烟气在线监测系统、控制系统组成。
1.1烟气系统3号炉烟气经过除尘器除尘后的烟气自锅炉引风机出口烟道引出，进入脱硫系统。
两台引风机出口烟气（105 ℃）汇合后，进入吸收塔，从吸收塔下部自下而上流经吸收塔填料区、喷淋区、高效除雾器，在吸收塔内脱除烟气中的SO2。
经吸收塔处理后的净烟气为低温饱和烟气，为防止净烟气在排放过程中结露腐蚀，同时也增加净烟气排入烟囱后的抬升高度，在吸收塔出口处进入烟气换热器（MGGH）加热，升温20 ℃以上，经由烟囱排入大气。
烟气系统是指从锅炉引风机后水平烟道引出到脱硫后烟气进入烟囱（接口为单管烟囱的进口处）的整个烟风道、吸收塔以及附属设备。
1.2吸收剂―海水供给系统3号炉脱硫系统的水源来自4号机组循环水泵，在4号虹吸井前提升后一部分进入海水增压泵前池，由海水增压泵送至脱硫吸收塔顶部，与烟气接触，洗涤烟气并吸收SO2，反应后的海水排至海水恢复系统；另一部分通过4号排水沟及3号排水沟汇合后依次自流至一期取水泵房阀门间、一期取水泵房至海水恢复系统（曝气池），与脱硫海水在海水恢复系统中混合。
脱硫排水达标后由电厂的循环水排水口排入大海。

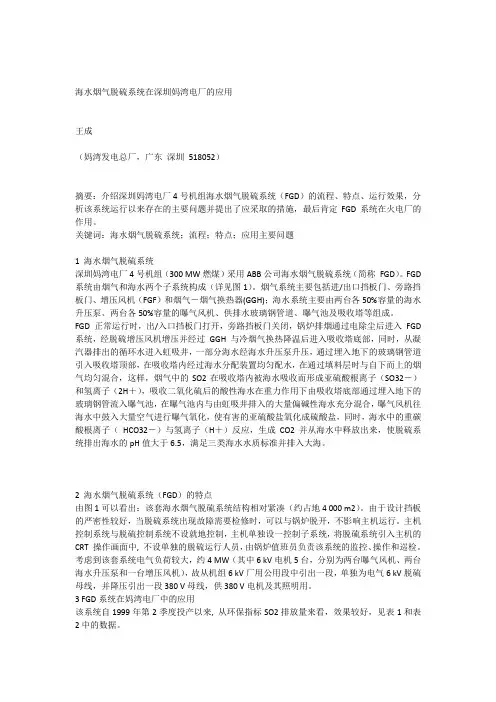

海水烟气脱硫系统在深圳妈湾电厂的应用王成（妈湾发电总厂，广东深圳518052）摘要：介绍深圳妈湾电厂4号机组海水烟气脱硫系统（FGD）的流程、特点、运行效果，分析该系统运行以来存在的主要问题并提出了应采取的措施，最后肯定FGD系统在火电厂的作用。
关键词：海水烟气脱硫系统；流程；特点；应用主要问题1 海水烟气脱硫系统深圳妈湾电厂4号机组（300 MW燃煤）采用ABB公司海水烟气脱硫系统（简称FGD）。
FGD 系统由烟气和海水两个子系统构成（详见图1）。
烟气系统主要包括进/出口挡板门、旁路挡板门、增压风机（FGF）和烟气－烟气换热器(GGH)；海水系统主要由两台各50%容量的海水升压泵、两台各50%容量的曝气风机、供排水玻璃钢管道、曝气池及吸收塔等组成。
FGD 正常运行时，出/入口挡板门打开，旁路挡板门关闭，锅炉排烟通过电除尘后进入FGD 系统，经脱硫增压风机增压并经过GGH 与冷烟气换热降温后进入吸收塔底部，同时，从凝汽器排出的循环水进入虹吸井，一部分海水经海水升压泵升压，通过埋入地下的玻璃钢管道引入吸收塔顶部，在吸收塔内经过海水分配装置均匀配水，在通过填料层时与自下而上的烟气均匀混合，这样，烟气中的SO2在吸收塔内被海水吸收而形成亚硫酸根离子（SO32－）和氢离子（2H＋），吸收二氧化硫后的酸性海水在重力作用下由吸收塔底部通过埋入地下的玻璃钢管流入曝气池，在曝气池内与由虹吸井排入的大量偏碱性海水充分混合，曝气风机往海水中鼓入大量空气进行曝气氧化，使有害的亚硫酸盐氧化成硫酸盐，同时，海水中的重碳酸根离子（HCO32－）与氢离子（H＋）反应，生成CO2并从海水中释放出来，使脱硫系统排出海水的pH值大于6.5，满足三类海水水质标准并排入大海。
2 海水烟气脱硫系统（FGD）的特点由图1可以看出：该套海水烟气脱硫系统结构相对紧凑（约占地4 000 m2）。
由于设计挡板的严密性较好，当脱硫系统出现故障需要检修时，可以与锅炉脱开，不影响主机运行。
烟气海水脱硫技术的运行探讨摘要：烟气海水脱硫技术在我国沿海地区火电厂的脱硫项目中广泛应用，本文结合深圳妈湾电力有限公司#1--#6机组烟气海水脱硫系统自投运以来积累的丰富的运行经验，探讨运行中存在的一些问题和优化改进的建议。
关键词：海水脱硫；脱硫效率；碱度一、烟气海水脱硫系统介绍天然海水中含有大量的可溶盐，其主要成分是氯化物和硫酸盐，也含有一定量的可溶性碳酸盐。
海水通常呈碱性，自然碱度为1.2－2.5mmol／L。
这使得海水具有天然的酸碱缓冲能力及吸收SO2能力。
利用海水这种特性洗涤并吸收烟气中的SO2，达到烟气净化之目的。
与他脱硫技术相比，海水脱硫有以下优点：1、技术成熟、工艺简单、运行维护方便、设备投资费用低。
2、系统脱硫效率高，一般可达90％。
3、只需要海水和空气，不需任何添加剂，避免了石灰石的开采、加工、运输和贮存等。
4、不存在副产品及废弃物，脱硫后循环水的温升≤ 1℃，PH 值和溶解氧有少量降低。
国外对海水脱硫工艺对环境和生态影响的研究表明，其排放的重金属和多环芳烃的浓度均未超过规定的排放标准。
海水脱硫工艺主要由烟气系统、供排海水系统、海水恢复系统等组成。
其主要流程是：锅炉排出的烟气经除尘器后，送入气一气换热器的热侧降温，然后进入吸收塔，在吸收塔中被来自循环冷却系统的部分海水经吸收泵增压后洗涤，烟气中的SO2在海水中发生以下化学反应：SO2（气）--SO2（液）SO2（液）+H2O—SO32- +H+在吸收塔中，通过向下喷射与烟气逆向流动的海水洗涤脱去烟气中的 SO2，形成亚硫酸根 SO32- 和氢离子 H+。
亚硫酸是一种不稳定的中等程度的酸，易分解成 SO2和 H2O。
为使溶于水中形成的亚硫酸固定下来，向海水处理曝气池中鼓入大量的空气，使亚硫酸根离子（SO32-）与空气中的氧（O2）反应生成稳定的硫酸根离子（SO42-）和一部分硫酸盐；同时，利用海水中的碳酸根离子（CO32-）和碳酸氢根离子（HCO32-）中和氢离子（H+）使海水的 PH 值得以恢复。
妈湾发电总厂烟气海水脱硫工艺及运行分析焦显峰(妈湾发电总厂,广东深圳 518052)[摘 要] 介绍了深圳妈湾发电总厂4号机组烟气海水脱硫系统的组成、工艺特点及投产以来的运行情况和出现的问题。
[关键词] 烟气脱硫;海水脱硫工艺;吸收塔;烟气-烟气换热器[中图分类号]X511 [文献标识码]B [文章编号]1002-3364(2002)01-0014-03 深圳妈湾发电总厂烟气海水脱硫工程引进挪威ABB环境公司的技术和关键设备,与4号机组300MW 锅炉相配套。
1999年7月,完成了性能考核试验。
结果表明,该脱硫系统的各项性能指标均达到了设计要求,符合该区域海水环保标准。
烟气海水脱硫系统主要包括:烟气系统、S O2吸收系统(吸收塔)、海水供排水系统、海水水质恢复系统、电气及仪表控制系统等。
该系统的设计寿命为30年。
当燃用煤的含硫量S ar小于0.63%时,能够保证S O2总脱除效率不低于90%;当燃用煤的含硫量S ar不大于0.75%时,能够保证S O2总脱除效率不低于70%。
从烟气-烟气(烟-烟)换热器排入烟囱的烟气温度高于70℃。
1 工艺原理天然海水含有大量的可溶性盐,其中主要成分是NaCl和硫酸盐以及一定量的可溶性碳酸盐。
海水通常呈碱性,自然碱度约为1.2～2.5mm ol/L,这使得海水具有天然的酸碱缓冲能力及吸收S O2的能力。
烟气海水脱硫技术就是利用海水的这种特性,不添加任何化学试剂,吸收烟气中的S O2。
当海水吸收S O2后,经氧化处理为无害时流回海洋。
烟气中的S O2在吸收塔内被海水吸收后,形成亚硫酸盐和H+(S O2+H20→S O32-+2H+),吸收S O2后的酸性海水流入曝气池的前段与来自汽轮机侧虹吸井的偏碱性海水充分混合,水溶性气体S O2和偏碱性海水相遇,发生中和反应。
在曝气池后段,通过曝气风机向混合后的海水中送入足够的空气,使有害的亚硫酸盐氧化成无害的硫酸盐(2S O32-+O2→2S O42-)。
同时,海水中的HC O3-与H+反应(HC O3-+H+→C O2+ H2O),生成C O2并从海水中释放出来,使从曝气池排出的海水pH值大于6.5,满足三类海水水质标准。
利用系统净化烟气再热装置,即烟-烟换热器,对净化后的烟气加热,以保证从吸收塔排出的烟气有足够的温升,防止烟气在烟囱内壁结露,产生腐蚀。
2 烟气海水脱硫系统设备概况及运行工艺流程 4号机组启动且电除尘器投入正常运行后才能将烟气海水脱硫系统投入运行。
启动2台海水升压泵、2台曝气风机,烟-烟换热器,然后将增压风机的出、入口挡板门打开,启动增压风机并调节其出力,使其与锅炉运行负荷相匹配,关闭旁路挡板使烟气进入脱硫系 λψ 热力发电・2002(1)统。
热烟气在烟-烟换热器中与冷烟气换热,降温后进入吸收塔底部,在吸收塔内与海水逆向混合,脱除其中的S O 2,脱硫后的冷烟气经过烟-烟换热器换热升温后排入烟囱。
该系统的海水取自4号机组循环冷却系统的虹吸井,部分海水经海水升压泵升压后,引入吸收塔顶部,在吸收塔内经海水分配装置均匀配水,在通过填料层时与自下而上的烟气均匀混合,吸收烟气中S O 2。
吸收S O 2的海水由吸收塔底部自流进入曝气池前段,在曝气池前段内与由虹吸井引入的其余部分大量海水混合,再经过曝气风机送入大量空气进行曝气氧化,使脱硫海水在水质恢复并满足排放标准后排入海洋(图1)。
图1 烟气海水脱硫系统示意2.1 烟气系统该系统的主要设备有烟气海水脱硫装置的进出口挡板、旁路挡板、增压风机、烟-烟换热器等。
出、入口挡板门为双层百叶窗型,设有压力密封装置。
旁路挡板门为单层百叶窗型,带自密封装置。
增压风机为动叶可调轴流式风机,采用液压调节叶片,布置在烟-烟换热器热端进口,与锅炉引风机串联运行。
烟-烟换热器为再生、二分仓式,具有较高的换热效率,良好的机械性能,高耐腐蚀性,可清洗,低压降,低漏风,可“在线”控制。
烟-烟换热器的清洗系统是一套多喷嘴、多组可收缩装置,允许分别执行,具体有:(1)压缩空气吹扫;(2)高压“在线”和“非在线”水清洗;(3)低压水冲洗和低压、高压水冲洗相结合。
在锅炉稳定运行时,烟气海水脱硫装置的启、停造成炉膛压力波动值在±50Pa 范围内。
当负荷发生变化时,此系统可使脱硫装置的负荷平稳地随机组负荷的变化而变化,对锅炉运行的影响很小。
锅炉负荷快速变化时(例如磨煤机跳闸、给水泵跳闸等),脱硫装置所造成的最大炉膛压力波动在±50Pa 的范围内。
增压风机在收到锅炉送风机或引风机的跳闸信号后,能迅速调整出力,以适应锅炉负荷的需要。
2.2 SO 2吸收系统吸收塔(脱硫岛)是该系统的主要设备,为填料塔型,塔体为钢筋混凝土结构。
吸收塔位于2号烟囱的后方,外形尺寸为13m ×13m ×12m 。
烟气自吸收塔底部进入,向上流经填料层,海水自吸收塔填料层上部引入,烟气与海水以逆流方式接触,可获得非常高的二氧化硫吸收率。
脱硫后的烟气通过设在吸收塔顶部出口的除雾器将所带的水滴捕集,之后干净的烟气进入烟-烟热交换器。
吸收塔在设计参数工况下能够保证S O 2脱除率大于90%,吸收塔的效率大于95%;在校核参数工况下,烟气海水脱硫系统S O 2的脱除率大于70%,吸收塔效率大于74%。
2.3 海水供排水系统该系统布置有2台卧式离心泵,每台泵容量为吸收塔供水量的50%,不设备用泵。
2台海水升压泵并联运行,向吸收塔配水管供水;海水升压泵的吸水管和出水管分别设置电动阀门,出口阀为缓闭阀,以防止水锤现象的发生。
热力发电・2002(1)λζ 该系统与4号机组循环水系统为一体,水源直接取自4号机组凝汽器排出口的虹吸井,然后海水被分配到海水升压泵吸水池和曝气池。
海水经升压泵升压后进入吸收塔,吸收S O2后的酸性海水以重力自流方式通过一根排水干管进入曝气池前段,与其余部分循环水在曝气池内经充分混合后,进行曝气处理。
处理合格的海水通过4号机组循环水排水管排入海洋。
2.4 海水恢复系统该系统设有曝气风机2台,每台曝气风机的容量为总曝气容量的50%,不设备用。
2台曝气风机并列运行。
曝气池占地面积为37m×70m,曝气池出口装设成套的pH、溶解氧和氧量监测装置。
来自凝汽器排出的偏碱性海水与吸收塔排出的酸性海水在曝气池中充分混合,并通过鼓风曝气系统向曝气池内送入大量的压缩空气,压缩空气在进入曝气池过程中所产生的大量细碎气泡使曝气池内海水中的溶解氧达到饱和,并最终将亚硫酸盐氧化成硫酸盐。
同时,通过曝气过程使海水中的HC O3-中和释放出C O2,使排水的pH值得到恢复,达到排放标准pH≥6.5的要求。
3 运行状况及不足(1)该烟气海水脱硫系统脱除S O2的效率在90%以上(S ar<0.63%),吸附海水在恢复处理过程中,没有明显的S O2溢出情况,脱硫工艺排水中重金属含量低。
脱硫系统投运前后,附近区域海水环境质量类别没有变化,对海洋生物和表面沉积的影响也不明显。
(2)系统设计烟气处理量为1.1×106m3/h(标准状态),考虑设计裕度,最大可处理烟气量为1.22×106 m3/h(标准状态)。
实际运行中,在保证电负荷300MW 的情况下,锅炉实际的烟气总流量约为1.4×106m3/h (标准状态)。
此时,超过设计值的烟气量需要打开旁路调节挡板,直接排入烟囱。
同时,由于增压风机入口压力设定值偏低,致使该处的实际压力低于脱硫系统出口压力,造成烟气通过已打开的旁路挡板回流至增压风机入口,使增压风机的动叶继续开大,形成恶性循环,最后导致增压风机过负荷跳闸。
对此所采取的解决措施是:(1)提高增压风机入口压力设定值;(2)当增压风机动叶开度大于80%时,解列为手动控制。
通过这些措施,增压风机过负荷跳闸的现象已基本上得到了控制。
(3)烟-烟换热器吹扫用空压机不能自动启停,不符合设计要求,特别是该吹扫系统超压后不能自动卸载,导致油气分离器上的安全门起跳,大量的油喷出,威胁空压机的安全运行,也使得烟-烟换热器的吹灰效果变差。
(4)报警及有关跳闸信号不完善,如增压风机油站流量、压力等报警及跳闸信号未接入主控室;脱硫系统中没有一个信号上声光报警牌及进入事故追忆系统,应增加“烟气海水脱硫装置紧急停”、“增压风机跳闸”等声光报警牌并进入事故追忆系统。
主控与脱硫系统的硬接线虽完成但内部的组态尚未完成;增压风机跳闸且旁路挡板打不开使主燃料跳闸功能无法实现;两侧电除尘器跳闸使脱硫系统紧急停运功能无法实现。
(5)在对脱硫系统各处进行检查时发现,增压风机处的烟道内壁有腐蚀痕迹。
4 结 语(1)该烟气脱硫系统简单,在燃煤含硫量S ar小于0.63%时脱硫效率可达90%以上,环保效益好,投资和运行费用低,易于实现国产化及设备配套。
适合在燃煤含硫量小于0.75%的沿海电厂中逐步推广应用。
(2)应进一步强化设备的制造、安装、调试、维护、运行及检修管理,进一步优化完善设备的选型及系统的设计,使安全、经济、稳定运行的水平更上一层楼。
(3)该系统运行时间较短,其排水对海洋生态环境及表层沉积物的影响虽不明显,但应当予以足够的重视,可在排水口附近海域布置一定数量的水质监测点,以加强海洋生态环境的监测与管理工作,为该项工艺的推广应用提供科学的依据。
(4)从安全可靠性考虑,为了防止吸收塔填料层因出现电除尘器跳闸或除尘效率突然下降时被积灰所堵,在推广使用时,除将电除尘器跳闸、电除尘器出口飞灰浓度高等信号可靠接入该系统的紧急停运自动控制系统外,适当考虑在吸收塔底部增设除灰装置。
同时,对于增压风机超负荷运行、吹扫空气压缩机超压等故障保护及警示装置也应改进或增设。
(5)因该系统是将海水作为脱硫剂,因此对设备的腐蚀较为严重,应当加强设备防腐,扩大设备防腐范围,例如吸收泵本体、增压风机附近的烟道内壁等。
