轴承的装配一滑动轴承的装配1、滑动轴承的材料滑动轴承的轴承衬与轴颈直接接触，为了保证滑动轴承的良好工作性能，除必须具有适当的润滑措施外，轴承的材料性能还应满足以下一些要求：（1）要有足够的强度和塑性，使轴承衬既能承受一定的工作压力，又使它与轴颈之间的压力分布均匀；（2）有良好的跑合性、减磨性和耐磨性，从而来延长轴承衬的使用寿命；（3）润滑及散热性能好；有良好的工艺技能。

2、滑动轴承的特点及种类2.1结构简单、拆洗方便、价格低廉；2.2承受载荷的面积大、轴颈与轴瓦之间能存在一层油膜，故可承受较大的冲击载荷和振动载荷；2.3在转速极高的时候容易形成完全液体摩擦，所以可用于高转速场合；2.4滑动轴承可做成对开式，因而装配时不象滚动轴承那样必须由轴的一端装入，可用于滚动轴承因结构限制无法应用的场合。

工厂中常用的滑动轴承有整体式、对开式、油环润滑式和推力瓦式四种。

3、轴承衬材料的种类及用途3.1灰铸铁它适用于低速、轻载和无冲击载荷的情况下，常用的材料是HT15-33、HT20-403.2铜基轴承合金它的主要成分是铜，常用的有磷锡青铜（ZQSn10-1）和铝青铜（ZQAC9-4）。

磷锡青铜是一种很好的减磨材料，机械强度也较高，适用于中速、重载、高温及有冲击载荷的条件下工作。

铝青铜有良好的抗胶合性、减磨性和耐蚀性，更适合在蒸汽和海水条件下工作。

3.3含油轴承它是采用青铜、铸铁粉末，加以适量的石墨粉压制成型后，经高温烧结而成的多孔性材料，然后再把它在120℃的润滑油内浸透，取出后冷至常温，油就会储存在轴承孔隙中。

当轴颈在轴承中旋转时，产生轴吸作用和摩擦热，油膨胀而挤入摩擦表面进行润滑；轴停止运转后，油也因冷却而渗入轴承孔隙中。

含油轴承价格低廉，还能节约有色金属，但是性能脆，不宜承受冲击载荷，常用于低速或中速、轻载、不便润滑的场合。

如另加润滑措施，也可代替铜轴衬在重载和高速下工作。

3.4尼龙轴承常用的有尼龙6、尼龙66和尼龙100。

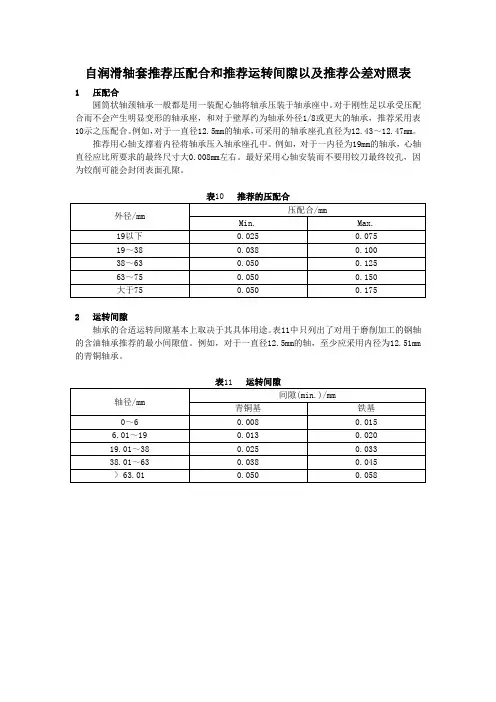

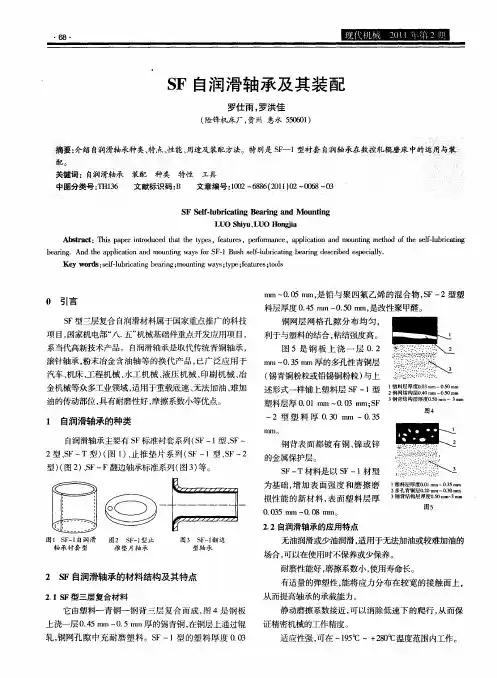

自润滑轴套推荐压配合和推荐运转间隙以及推荐公差对照表
1 压配合
圆筒状轴颈轴承一般都是用一装配心轴将轴承压装于轴承座中。

对于刚性足以承受压配合而不会产生明显变形的轴承座，和对于壁厚约为轴承外径1/8或更大的轴承，推荐采用表10示之压配合。

例如，对于一直径12.5mm的轴承，可采用的轴承座孔直径为12.43～12.47mm。

推荐用心轴支撑着内径将轴承压入轴承座孔中。

例如，对于一内径为19mm的轴承，心轴直径应比所要求的最终尺寸大0.008mm左右。

最好采用心轴安装而不要用铰刀最终铰孔，因为铰削可能会封闭表面孔隙。

表10 推荐的压配合
2 运转间隙
轴承的合适运转间隙基本上取决于其具体用途。

表11中只列出了对用于磨削加工的钢轴的含油轴承推荐的最小间隙值。

例如，对于一直径12.5mm的轴，至少应采用内径为12.51mm 的青铜轴承。

自润滑轴套推荐压配合和推荐运转间隙以及推荐公差对照表
1 压配合
圆筒状轴颈轴承一般都是用一装配心轴将轴承压装于轴承座中。

对于刚性足以承受压配合而不会产生明显变形的轴承座，和对于壁厚约为轴承外径1/8或更大的轴承，推荐采用表10示之压配合。

例如，对于一直径12.5mm的轴承，可采用的轴承座孔直径为12.43～12.47mm。

推荐用心轴支撑着内径将轴承压入轴承座孔中。

例如，对于一内径为19mm的轴承，心轴直径应比所要求的最终尺寸大0.008mm左右。

最好采用心轴安装而不要用铰刀最终铰孔，因为铰削可能会封闭表面孔隙。

表10 推荐的压配合
2 运转间隙
轴承的合适运转间隙基本上取决于其具体用途。

表11中只列出了对用于磨削加工的钢轴的含油轴承推荐的最小间隙值。

例如，对于一直径12.5mm的轴，至少应采用内径为12.51mm 的青铜轴承。

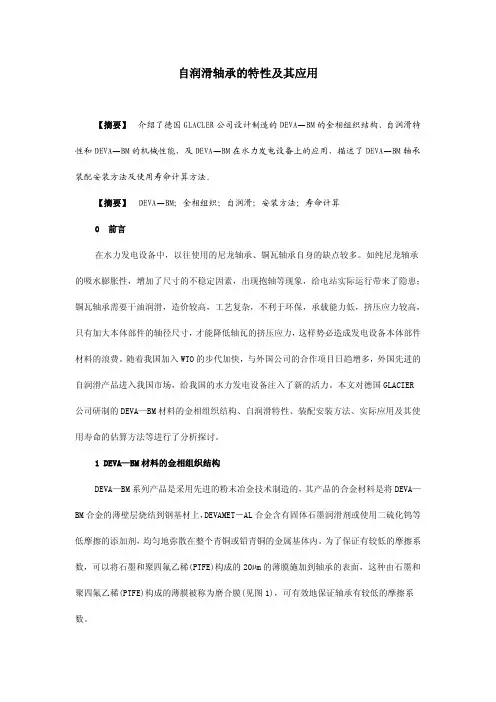

自润滑轴承的特性及其应用【摘要】介绍了德国GLACLER公司设计制造的DEVA—BM的金相组织结构、自润滑特性和DEVA—BM的机械性能，及DEVA—BM在水力发电设备上的应用，描述了DEVA—BM轴承装配安装方法及使用寿命计算方法。

【摘要】DEVA—BM；金相组织；自润滑；安装方法；寿命计算0 前言在水力发电设备中，以往使用的尼龙轴承、铜瓦轴承自身的缺点较多。

如纯尼龙轴承的吸水膨胀性，增加了尺寸的不稳定因素，出现抱轴等现象，给电站实际运行带来了隐患；铜瓦轴承需要干油润滑，造价较高，工艺复杂，不利于环保，承载能力低，挤压应力较高，只有加大本体部件的轴径尺寸，才能降低轴瓦的挤压应力，这样势必造成发电设备本体部件材料的浪费。

随着我国加入WTO的步代加快，与外国公司的合作项目日趋增多，外国先进的自润滑产品进入我国市场，给我国的水力发电设备注入了新的活力。

本文对德国GLACIER公司研制的DEVA—BM材料的金相组织结构、自润滑特性、装配安装方法、实际应用及其使用寿命的估算方法等进行了分析探讨。

1 DEVA—BM材料的金相组织结构DEVA—BM系列产品是采用先进的粉末冶金技术制造的，其产品的合金材料是将DEVA—BM合金的薄壁层烧结到钢基材上，DEVAMET－AL合金含有固体石墨润滑剂或使用二硫化钨等低摩擦的添加剂，均匀地弥散在整个青铜或铅青铜的金属基体内。

为了保证有较低的摩擦系数，可以将石墨和聚四氟乙稀(PTFE)构成的20µm的薄膜施加到轴承的表面，这种由石墨和聚四氟乙稀(PTFE)构成的薄膜被称为磨合膜(见图1)，可有效地保证轴承有较低的摩擦系数。

图1SEVA—BM的金相组织结构2 DEVA—BM的自润滑特性DEVA—BM产品是利用其自身的干耐磨机理来工作的，其中固体润滑剂起着决定性的作用。

众所周知，石墨本身是层状组织，其优点是材料内相邻分子间、层之间的层间抗剪强度低。

在DEVA—BM轴承开始运转时，DEVAMETAL合金出现磨损，此时石墨从轴承表面释放出来，通过配合端面的凹凸不平，机械地粘附在磨损处的接触表面，形成了坚固的低摩擦表面。

双金属自润滑轴承系列FZB06产品主要特点：·概述及结构FZB06双金属自润滑材料是以低碳（冷轧）钢板、不锈钢板或青铜板为基体，以烧结含有固体润滑剂的铜合金为摩擦表面层的复合材料。

该材料具有承载能力高，减摩耐磨性好，使用温度、介质范围广，结构简单，尺寸紧凑等特点。

该产品已广泛应用于水利、水电、火电和冶金等行业。

2005年开始在国家重点工程龙滩、构皮滩等600MW以上巨型水轮机组导水机构应用，开创了国产自润滑轴承材料在巨型机组替代进口的先河。

该产品具有自主知识产权，相当于国外的DEVA-BM。

FZB06材料结构如图1。

图1 FZB06材料结构·FZB06系列双金属自润滑轴承型式说明·材料特性FZB06材料摩擦表层经烧结轧制，与基体可靠地结合在一起，同时达到很高密度，因此，该材料具有很高的承载能力，很好的耐磨性能；又由于固体润滑剂非常均匀地分布于摩擦表层，该材料的自润滑特性、减摩性也比较突出；FZB06材料还具有尺寸稳定，使用温度高、结构简单、尺寸紧凑等优点。

FZB06材料是一种新型的自润滑材料，与传统的三层复合材料比较，静载特性、无油脂润滑条件下的耐磨性能、使用温度、尺寸稳定性等更为优异。

与铜基镶嵌自润滑材料比较，FZB06材料更适合于在小角度摆动条件下工作。

另外，FZB06材料价格明显低于铜基镶嵌自润滑材料。

FZB06材料特性参数见表1，图2为磨损测试结果。

·轴承设计（1）轴承的选用FZB06材料轴承具有承载能力高、自润滑、减摩、耐磨等优点，以下工况条件应选用：——低速度、重载荷的各种运动状态下，润滑油膜无法形成或维持；——由于工作环境或机械结构限制，难以供油润滑；——高温或低温下工作，或环境温度变化范围大；——在腐蚀性介质中工作，如海水和其他化学液体或气体；——可在含有泥砂的水中工作；——需要频繁起动或高负荷下起动。

（2）工作压强设计计算轴承的工作压强按下式计算：式中Fmax—轴承承受的最大径向载荷（N）d—轴承直径（mm）L—轴承长度（mm）[P0]—轴承许用压强（MPa），一般可取[P0]= 80MPa。

自润滑球面关节轴承型号标准引言自润滑球面关节轴承在机械设备中起着至关重要的作用。

它们能够在各种工况下提供高负荷承载和良好的运动性能。

为了确保不同制造商生产的自润滑球面关节轴承的互换性和标准化程度，制定了相应的型号标准。

本文将对自润滑球面关节轴承型号标准进行全面、详细、完整且深入地探讨。

二级标题一：型号标准的重要性自润滑球面关节轴承型号标准的制定对于机械制造业具有重要意义。

以下是型号标准的重要性的几个方面： 1. 提高产品的互换性：型号标准确保了不同制造商生产的自润滑球面关节轴承具有统一的外观、尺寸和性能标准，使得这些轴承可以互换使用，降低了设备生产和维修的成本。

2. 确保产品的质量：型号标准规定了自润滑球面关节轴承的质量要求和性能参数，通过对符合标准的产品进行测试和认证，可以确保产品的质量可靠性。

3. 促进技术进步：型号标准的制定需要对现有技术进行总结和归纳，通过与制造商和用户的交流和协调，可以推动技术的发展和创新，提高产品的性能和使用寿命。

二级标题二：型号标准的制定流程自润滑球面关节轴承型号标准的制定是一个复杂的过程，需要经过多个阶段和环节。

以下是型号标准的制定流程的几个主要步骤： 1. 市场调研：首先需要对市场上已有的自润滑球面关节轴承进行调研和分析，了解它们的使用情况、存在的问题和改进的需求，为制定新的型号标准提供依据。

2. 技术研究：在进行市场调研的基础上，对自润滑球面关节轴承的关键技术进行深入研究，包括材料选型、制造工艺、尺寸设计等方面，为制定型号标准提供技术支持。

3. 标准制定：在市场调研和技术研究的基础上，制定自润滑球面关节轴承型号标准的具体内容，包括轴承的型号命名规则、外观尺寸和公差、基本性能参数等方面。

4. 制定试行标准：制定出的型号标准需要进行试行，在实际产品中进行应用测试，并根据实际情况进行调整和修订，直至形成最终的标准规范。

5. 发布和执行：完成试行标准的验证后，对自润滑球面关节轴承型号标准进行正式发布，制定相应的执行措施和监督机制，确保标准得到普遍遵守和执行。
