单列深沟球轴承安装与拆卸

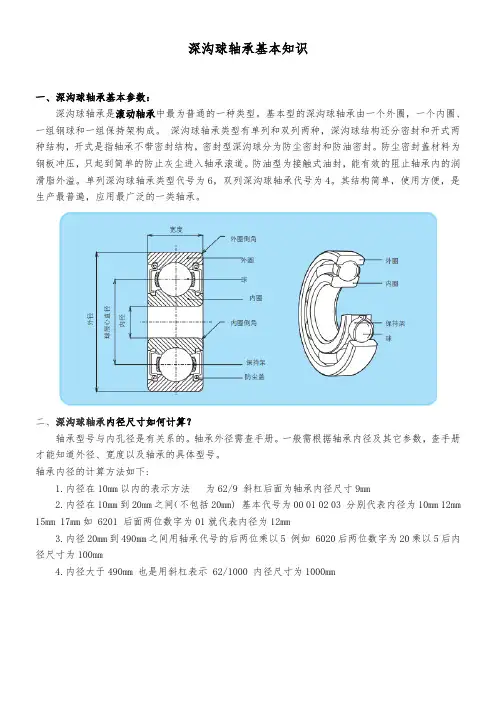

深沟球轴承基本知识一、深沟球轴承基本参数：深沟球轴承是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。

深沟球轴承类型有单列和双列两种，深沟球结构还分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封和防油密封。

防尘密封盖材料为钢板冲压，只起到简单的防止灰尘进入轴承滚道。

防油型为接触式油封，能有效的阻止轴承内的润滑脂外溢。

单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。

其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。

二、深沟球轴承内径尺寸如何计算？轴承型号与内孔径是有关系的。

轴承外径需查手册。

一般需根据轴承内径及其它参数，查手册才能知道外径、宽度以及轴承的具体型号。

轴承内径的计算方法如下:1.内径在10mm以内的表示方法为62/9 斜杠后面为轴承内径尺寸9mm2.内径在10mm到20mm之间（不包括20mm) 基本代号为00 01 02 03 分别代表内径为10mm 12mm 15mm 17mm如 6201 后面两位数字为01就代表内径为12mm3.内径20mm到490mm之间用轴承代号的后两位乘以5 例如 6020后两位数字为20乘以5后内径尺寸为100mm4.内径大于490mm 也是用斜杠表示 62/1000 内径尺寸为1000mm三、常见深沟球轴承规格如下：四、深沟球轴承安装方法：1.方法一：压入配合轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径.如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。

2.方法二：加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法.是一种常用和省力的安装方法.此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固.轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。

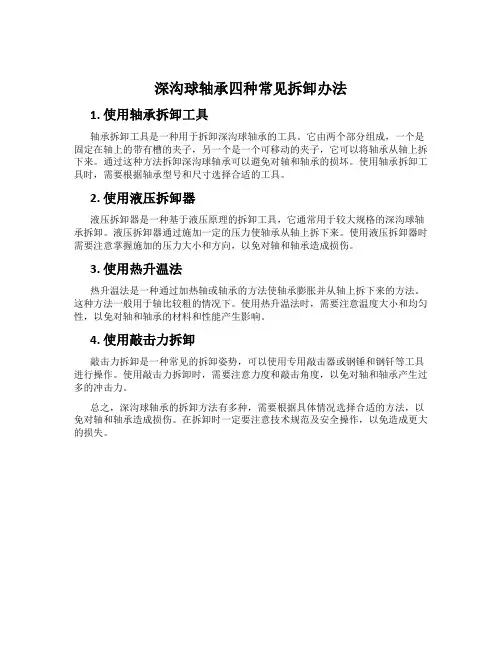

深沟球轴承四种常见拆卸办法
1. 使用轴承拆卸工具
轴承拆卸工具是一种用于拆卸深沟球轴承的工具。

它由两个部分组成，一个是固定在轴上的带有槽的夹子，另一个是一个可移动的夹子，它可以将轴承从轴上拆下来。

通过这种方法拆卸深沟球轴承可以避免对轴和轴承的损坏。

使用轴承拆卸工具时，需要根据轴承型号和尺寸选择合适的工具。

2. 使用液压拆卸器
液压拆卸器是一种基于液压原理的拆卸工具，它通常用于较大规格的深沟球轴承拆卸。

液压拆卸器通过施加一定的压力使轴承从轴上拆下来。

使用液压拆卸器时需要注意掌握施加的压力大小和方向，以免对轴和轴承造成损伤。

3. 使用热升温法
热升温法是一种通过加热轴或轴承的方法使轴承膨胀并从轴上拆下来的方法。

这种方法一般用于轴比较粗的情况下。

使用热升温法时，需要注意温度大小和均匀性，以免对轴和轴承的材料和性能产生影响。

4. 使用敲击力拆卸
敲击力拆卸是一种常见的拆卸姿势，可以使用专用敲击器或钢锤和钢钎等工具进行操作。

使用敲击力拆卸时，需要注意力度和敲击角度，以免对轴和轴承产生过多的冲击力。

总之，深沟球轴承的拆卸方法有多种，需要根据具体情况选择合适的方法，以免对轴和轴承造成损伤。

在拆卸时一定要注意技术规范及安全操作，以免造成更大的损失。

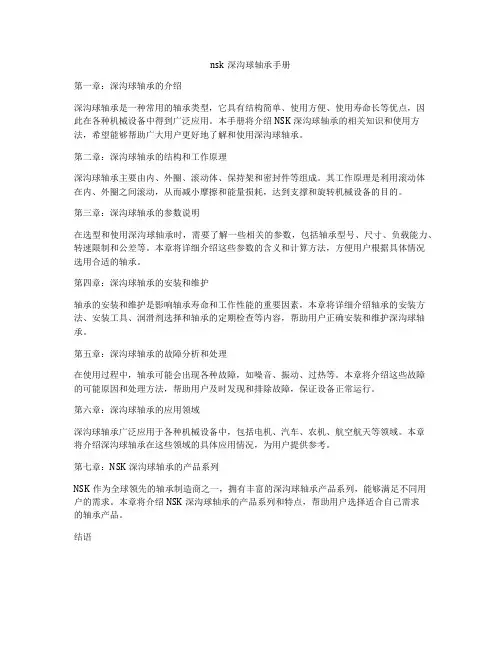

nsk深沟球轴承手册第一章：深沟球轴承的介绍深沟球轴承是一种常用的轴承类型，它具有结构简单、使用方便、使用寿命长等优点，因此在各种机械设备中得到广泛应用。

本手册将介绍NSK深沟球轴承的相关知识和使用方法，希望能够帮助广大用户更好地了解和使用深沟球轴承。

第二章：深沟球轴承的结构和工作原理深沟球轴承主要由内、外圈、滚动体、保持架和密封件等组成。

其工作原理是利用滚动体在内、外圈之间滚动，从而减小摩擦和能量损耗，达到支撑和旋转机械设备的目的。

第三章：深沟球轴承的参数说明在选型和使用深沟球轴承时，需要了解一些相关的参数，包括轴承型号、尺寸、负载能力、转速限制和公差等。

本章将详细介绍这些参数的含义和计算方法，方便用户根据具体情况选用合适的轴承。

第四章：深沟球轴承的安装和维护轴承的安装和维护是影响轴承寿命和工作性能的重要因素，本章将详细介绍轴承的安装方法、安装工具、润滑剂选择和轴承的定期检查等内容，帮助用户正确安装和维护深沟球轴承。

第五章：深沟球轴承的故障分析和处理在使用过程中，轴承可能会出现各种故障，如噪音、振动、过热等。

本章将介绍这些故障的可能原因和处理方法，帮助用户及时发现和排除故障，保证设备正常运行。

第六章：深沟球轴承的应用领域深沟球轴承广泛应用于各种机械设备中，包括电机、汽车、农机、航空航天等领域。

本章将介绍深沟球轴承在这些领域的具体应用情况，为用户提供参考。

第七章：NSK深沟球轴承的产品系列NSK作为全球领先的轴承制造商之一，拥有丰富的深沟球轴承产品系列，能够满足不同用户的需求。

本章将介绍NSK深沟球轴承的产品系列和特点，帮助用户选择适合自己需求的轴承产品。

结语希望通过本手册的介绍，用户能够更全面地了解和掌握NSK深沟球轴承的相关知识，以及正确使用和维护深沟球轴承的方法。

祝愿大家在使用过程中，轴承能够发挥最佳的性能，为设备的正常运行和生产效率贡献力量。

轴承的安装、拆卸方法，应根据轴承的结构、尺寸大小和与轴承部件的配合性质而定。

安装、拆卸的压力应直接加在紧配合的档圈端面上，不能通过滚动体传递压力，因为这样会在轴承工作表面造成压痕，影响轴承正常工作，甚至会使轴承损坏。

轴承的保持架、密封圈、防尘盖等零件很容易变形，安装或拆卸轴承的压力不能加在这些零件上。

（1）轴承内圈与轴是紧配合，外圈与壳体为较松配合，可用压力机将轴承先压装在轴承上，然后将轴连同轴承一起装入壳体中，压装时在轴承端面上垫一软金属材料的装配套管（铜的或软钢管）。

装配套管的内径应比轴颈直径略大，外径应小于轴承内径的挡边直径，以免压在保持架上。

大批安装轴承时可在套管上加一手柄。

轴承安装时要使轴承孔和轴的中心线重合。

轴承相对轴歪斜不仅安装困难，而且会造成压痕、轴颈弯曲甚至会使轴承内圈断裂。

在缺少或不能使用压力机的地方，可以用装配套管和小锤安装轴承。

锤击力应均匀的传到轴承套圈端面的整个圆周上，因此装配套管受锤击的端面应制成球形。

（2）轴承外圈与壳体孔为紧配合，内圈与轴为较松配合，可将轴承先压入壳体中，这时装配套管的外径应略小于壳体孔的直径。

（3）轴承内圈与轴，外圈与壳体孔都是紧配合，装配套管端面应做成能同时压紧轴承内外套圈端面的圆环，或用一圆盘和装配套管，使压力同时传到内外圈上，把轴承压入轴上和壳体中。

此种安装方法特别适用于能自动调心的向心球面轴承的安装。

（4）加热安装，安装轴承所需要的力与轴承尺寸和配合过盈量的大小有关，对于过盈量较大的中、大型轴承常用热装的方法。

热装前把轴承或可分离的轴承套圈放入油箱或专用加热器中均匀加热至80~100℃（不应超过100℃）。

热装轴承需要熟练的操作技能。

当轴承从加热油箱中或加热器上取出后，应立即用干净的布（不能用棉纱）擦去轴承表面的油迹和附着物，然后放在配合表面的前方，在一次操作中将轴承推到顶住轴肩的位置。

在冷却过程中应始终推紧，或用小锤通过装配套管轻敲轴承使其靠紧。

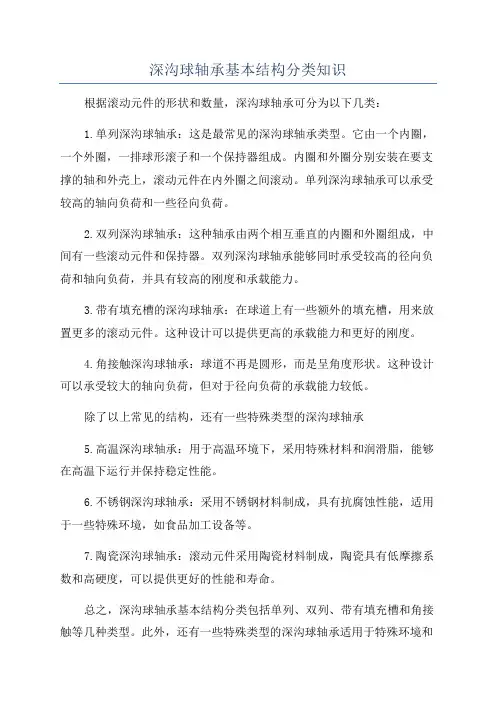

深沟球轴承基本结构分类知识
根据滚动元件的形状和数量，深沟球轴承可分为以下几类：
1.单列深沟球轴承：这是最常见的深沟球轴承类型。

它由一个内圈，一个外圈，一排球形滚子和一个保持器组成。

内圈和外圈分别安装在要支撑的轴和外壳上，滚动元件在内外圈之间滚动。

单列深沟球轴承可以承受较高的轴向负荷和一些径向负荷。

2.双列深沟球轴承：这种轴承由两个相互垂直的内圈和外圈组成，中间有一些滚动元件和保持器。

双列深沟球轴承能够同时承受较高的径向负荷和轴向负荷，并具有较高的刚度和承载能力。

3.带有填充槽的深沟球轴承：在球道上有一些额外的填充槽，用来放置更多的滚动元件。

这种设计可以提供更高的承载能力和更好的刚度。

4.角接触深沟球轴承：球道不再是圆形，而是呈角度形状。

这种设计可以承受较大的轴向负荷，但对于径向负荷的承载能力较低。

除了以上常见的结构，还有一些特殊类型的深沟球轴承
5.高温深沟球轴承：用于高温环境下，采用特殊材料和润滑脂，能够在高温下运行并保持稳定性能。

6.不锈钢深沟球轴承：采用不锈钢材料制成，具有抗腐蚀性能，适用于一些特殊环境，如食品加工设备等。

7.陶瓷深沟球轴承：滚动元件采用陶瓷材料制成，陶瓷具有低摩擦系数和高硬度，可以提供更好的性能和寿命。

总之，深沟球轴承基本结构分类包括单列、双列、带有填充槽和角接触等几种类型。

此外，还有一些特殊类型的深沟球轴承适用于特殊环境和
需求。

每种类型的轴承都有其特定的应用领域和性能特点，可以根据具体的工况选择合适的轴承。

深沟球轴承安装中几种常见问题与改进
深沟球轴承是一种常用的机械元件，广泛应用于各种机械设备中。

在安装深沟球轴承时，常常会出现一些问题，影响其使用效果和寿命。

下面介绍一些常见问题及改进措施：
1.过度张紧
在安装深沟球轴承时，如果过度张紧，会导致轴承运转不灵活，甚至出现卡滞现象。

为了避免这种情况的发生，应该在安装时使用适当的力量进行张紧，并在使用过程中适时检查和调整。

2.安装不平衡
当深沟球轴承在安装时不平衡，会导致轴承受力不均衡，进而影响使用寿命。

为了避免这种情况的发生，应该在安装时注意轴承的平衡性，并采取相应的措施进行调整。

3.轴承故障
在使用深沟球轴承时，如果出现故障，会直接影响轴承的使用效果和寿命。

为了避免轴承故障的发生，应该在安装前对轴承进行检查，确保其质量和完好性，并在使用过程中进行定期维护。

4.温度过高
当深沟球轴承运转时，如果温度过高，会导致轴承材料的变形和老化，进而影响使用寿命。

为了避免轴承温度过高的情况，应该在使用过程中进行适时的润滑和冷却。

总之，深沟球轴承的安装及使用中需要注意许多细节，只有做好了对这些细节的处理和控制，才能保证其有效的使用寿命和运转效果。

常用轴承的拆装方法及浅析摘要：无论是轴承的安装还是轴承的拆卸，其方法应根据轴承的结构、尺寸大小严格进行，还要关注轴承部件的配合性质。

在拆装的过程中，严格按照其方法进行。

否则会给轴承的正常工作带来极大的影响。

关键词：常用轴承拆装方法1.引言为避免给轴承的正常工作带来不必要的影响，本文重点阐述常用轴承的拆装方法。

为日后进行常用轴承的拆装提供一些建议。

2. 滚动轴承的拆卸滚动轴承的拆卸，一般应在专门的轴承拉器或压床上进行（拉出或压入）。

在无条件的情况下，最常用的方法是将轴垂直夹牢在台钳上，用低碳钢平冲（或专用打头）抵紧在轴承内圈上（不能直接敲打轴承，以免变形损坏），用手锤在对称位置依次交替均匀地打下，要防止歪斜，使轴承平稳地渐渐退下。

操作时要将冲子拿稳，防止滑到保持架上损坏轴颈。

拆装的作用力尽可能施于静配合座圈上。

不允许经过滚子或滚珠传递外力，应在配合较紧的座圈上加力（压入用的工具应直接顶在轴承内圈或外圈上），以避免滚动体和滚道工作表面上产生凹痕，甚至损坏轴承。

若轴承内圈与轴配合有过盈，最好将轴承放在温度为80 ～90 ℃的机油中加热，但轴承不能与槽底相接触，因为槽底的温度超过油温，这样可能致使轴承过热。

不论从轴上或孔中取出轴承，都应以拉出或压出为好，以免损坏。

在实际工作中还会遇到因装配过盈量太大，轴承和轴咬死的现象，拆卸相当困难。

当确定此轴承已经损坏，不能继续使用，而又无法取出时，可在不伤害相关零件情况下，用手锤直接敲击轴承座圈，震碎裂开，然后取下。

2.1. 外圈的拆卸拆卸过盈配合的外圈，事先在外壳的圆周上设置几处外圈挤压螺杆用螺丝，一面均等地拧紧螺杆，一边拆卸。

这些螺杆孔平常盖上盲塞，圆锥滚子NSK轴承等的分离型轴承，在外壳挡肩上设置几处切口，使用垫块，用压力机拆卸，或轻轻敲打着拆卸2.2. NSK圆柱孔轴承的拆卸内圈的拆卸，可以用压力机械拔出最新简单。

此时，要注意让内圈承受其拔力。

大型轴承的内圈拆卸采用油压法。

深沟球轴承的装配要点一、深沟球轴承的定义和分类1. 深沟球轴承是一种常见的滚动轴承，其内圈和外圈之间有深沟槽，可承受径向和轴向负荷。

2. 按照结构形式可分为单排深沟球轴承、双排深沟球轴承、四点接触球轴承等。

3. 按照尺寸可分为小型、中型和大型深沟球轴承。

二、深沟球轴承的装配前准备工作1. 清洁工作：清洗零件表面和工具，保证无杂质。

2. 检查工作：检查各零件是否完好无损，尺寸是否符合要求。

3. 准备工作：准备必要的安装工具，如手动或机械压力机等。

三、深沟球轴承的装配步骤1. 安装内圈：将内圈置于安装位置上，并用手或专用工具加压使其均匀地插入到座孔中。

2. 安装外圈：将外圈置于安装位置上，并用手或专用工具加压使其均匀地插入到座孔中。

3. 安装滚动体：将滚动体放入内圈和外圈之间的深沟槽中，注意滚动体的数量和排列方式。

4. 安装密封件：根据需要，在内圈或外圈上安装密封件，以防止灰尘、水分等进入轴承内部。

5. 安装保持架：如有需要，将保持架安装在滚动体上，以保持滚动体的正确排列。

四、深沟球轴承的注意事项1. 装配过程中应注意力度均匀，避免过度或不足。

2. 滚动体的数量和排列方式应符合要求，以免影响轴承的使用寿命和性能。

3. 密封件应正确安装并保证密封性能良好，以防止灰尘、水分等进入轴承内部。

4. 保持架应正确安装并保证其稳定性良好，以避免轴承失效。

五、深沟球轴承的质量检验1. 外观检验：检查轴承表面是否平整光滑、无裂纹、毛刺等缺陷。

2. 尺寸检验：检查各零件尺寸是否符合要求。

3. 装配检验：在装配完成后进行质量检验，以确保轴承的性能和寿命符合要求。

六、深沟球轴承的维护保养1. 定期清洗：定期清洗轴承表面和内部，保持干净。

2. 润滑工作：定期给轴承加注润滑油或润滑脂，以保证其正常运转。

3. 检查工作：定期检查轴承零件是否损坏或磨损严重，如有需要及时更换。
