挖掘机液压原理动作分解

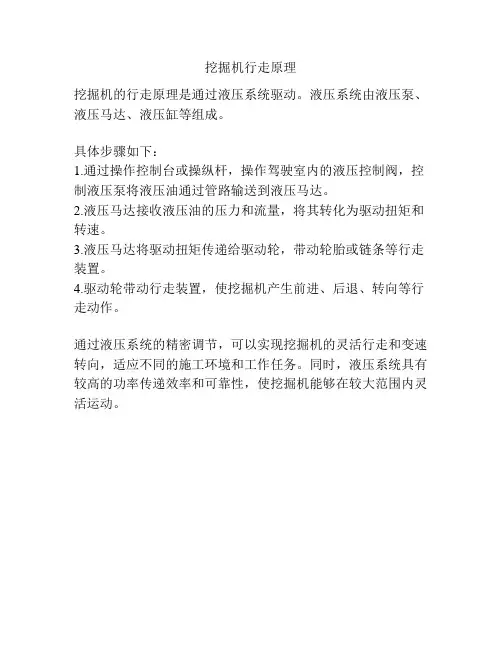

挖掘机行走原理
挖掘机的行走原理是通过液压系统驱动。

液压系统由液压泵、液压马达、液压缸等组成。

具体步骤如下：
1.通过操作控制台或操纵杆，操作驾驶室内的液压控制阀，控制液压泵将液压油通过管路输送到液压马达。

2.液压马达接收液压油的压力和流量，将其转化为驱动扭矩和转速。

3.液压马达将驱动扭矩传递给驱动轮，带动轮胎或链条等行走装置。

4.驱动轮带动行走装置，使挖掘机产生前进、后退、转向等行走动作。

通过液压系统的精密调节，可以实现挖掘机的灵活行走和变速转向，适应不同的施工环境和工作任务。

同时，液压系统具有较高的功率传递效率和可靠性，使挖掘机能够在较大范围内灵活运动。

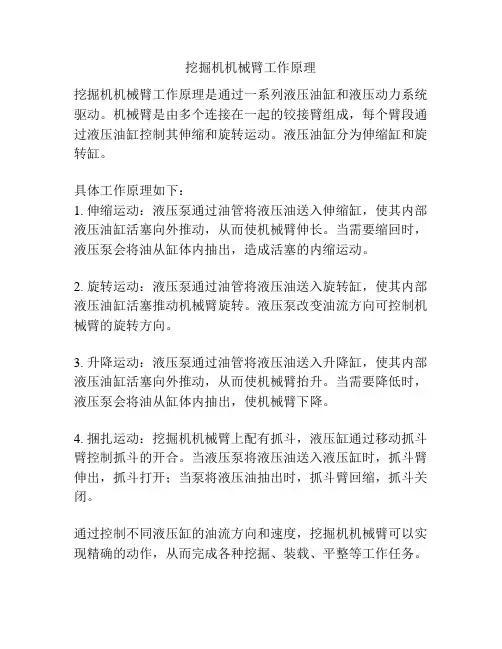

挖掘机机械臂工作原理
挖掘机机械臂工作原理是通过一系列液压油缸和液压动力系统驱动。

机械臂是由多个连接在一起的铰接臂组成，每个臂段通过液压油缸控制其伸缩和旋转运动。

液压油缸分为伸缩缸和旋转缸。

具体工作原理如下：
1. 伸缩运动：液压泵通过油管将液压油送入伸缩缸，使其内部液压油缸活塞向外推动，从而使机械臂伸长。

当需要缩回时，液压泵会将油从缸体内抽出，造成活塞的内缩运动。

2. 旋转运动：液压泵通过油管将液压油送入旋转缸，使其内部液压油缸活塞推动机械臂旋转。

液压泵改变油流方向可控制机械臂的旋转方向。

3. 升降运动：液压泵通过油管将液压油送入升降缸，使其内部液压油缸活塞向外推动，从而使机械臂抬升。

当需要降低时，液压泵会将油从缸体内抽出，使机械臂下降。

4. 捆扎运动：挖掘机机械臂上配有抓斗，液压缸通过移动抓斗臂控制抓斗的开合。

当液压泵将液压油送入液压缸时，抓斗臂伸出，抓斗打开；当泵将液压油抽出时，抓斗臂回缩，抓斗关闭。

通过控制不同液压缸的油流方向和速度，挖掘机机械臂可以实现精确的动作，从而完成各种挖掘、装载、平整等工作任务。

挖机液压工作原理
挖机液压系统的工作原理如下：
1. 液压泵：液压泵将液体从液压油箱中吸入并产生高压，把液体推送到液压系统中的各个液压元件。

2. 液压阀：液压阀通过控制液体的流动方向、压力和流量来实现对液压系统的控制。

常见的液压阀有进油阀、放油阀、压力阀、方向阀等。

3. 液压缸：液压缸是液压系统中的执行元件，它根据液压系统的控制信号实现对机械装置的控制。

液压缸的工作原理是通过在缸筒两端施加液压压力，使活塞在缸筒内做往复运动。

4. 蓄能器：蓄能器能够储存液压系统中的液压能量，当需要快速释放液压能量时，蓄能器能够提供额外的能量供给。

5. 液压油箱：液压油箱是液压系统中的储油装置，液压油箱中储存了用于液压系统运转所需的液压油。

液压系统的工作原理是：当液压泵工作时，通过液压阀控制液体的流动方向和压力，将高压液体推送到液压缸中。

液压缸根据液压系统的控制信号，通过液压缸的伸缩运动来驱动机械装置完成工作。

同时，通过液压阀的控制，可控制液压缸的速度和力度。

液压油箱则提供液压系统所需的液压油和储存液压能量的蓄能器。

整个液压系统通过各个部件的协作工作，实现对机械装置的准确控制和高效运行。

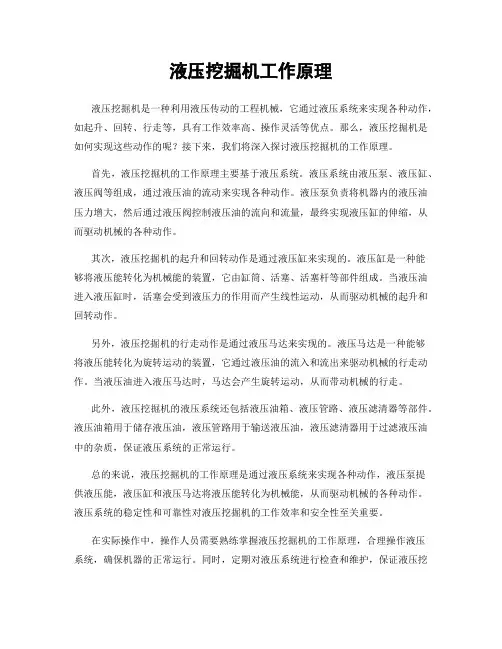

液压挖掘机工作原理液压挖掘机是一种利用液压传动的工程机械，它通过液压系统来实现各种动作，如起升、回转、行走等，具有工作效率高、操作灵活等优点。

那么，液压挖掘机是如何实现这些动作的呢？接下来，我们将深入探讨液压挖掘机的工作原理。

首先，液压挖掘机的工作原理主要基于液压系统。

液压系统由液压泵、液压缸、液压阀等组成，通过液压油的流动来实现各种动作。

液压泵负责将机器内的液压油压力增大，然后通过液压阀控制液压油的流向和流量，最终实现液压缸的伸缩，从而驱动机械的各种动作。

其次，液压挖掘机的起升和回转动作是通过液压缸来实现的。

液压缸是一种能够将液压能转化为机械能的装置，它由缸筒、活塞、活塞杆等部件组成。

当液压油进入液压缸时，活塞会受到液压力的作用而产生线性运动，从而驱动机械的起升和回转动作。

另外，液压挖掘机的行走动作是通过液压马达来实现的。

液压马达是一种能够将液压能转化为旋转运动的装置，它通过液压油的流入和流出来驱动机械的行走动作。

当液压油进入液压马达时，马达会产生旋转运动，从而带动机械的行走。

此外，液压挖掘机的液压系统还包括液压油箱、液压管路、液压滤清器等部件。

液压油箱用于储存液压油，液压管路用于输送液压油，液压滤清器用于过滤液压油中的杂质，保证液压系统的正常运行。

总的来说，液压挖掘机的工作原理是通过液压系统来实现各种动作，液压泵提供液压能，液压缸和液压马达将液压能转化为机械能，从而驱动机械的各种动作。

液压系统的稳定性和可靠性对液压挖掘机的工作效率和安全性至关重要。

在实际操作中，操作人员需要熟练掌握液压挖掘机的工作原理，合理操作液压系统，确保机器的正常运行。

同时，定期对液压系统进行检查和维护，保证液压挖掘机的长期稳定运行。

通过对液压挖掘机工作原理的深入了解，可以更好地发挥机器的作用，提高工作效率，保障工程施工的顺利进行。

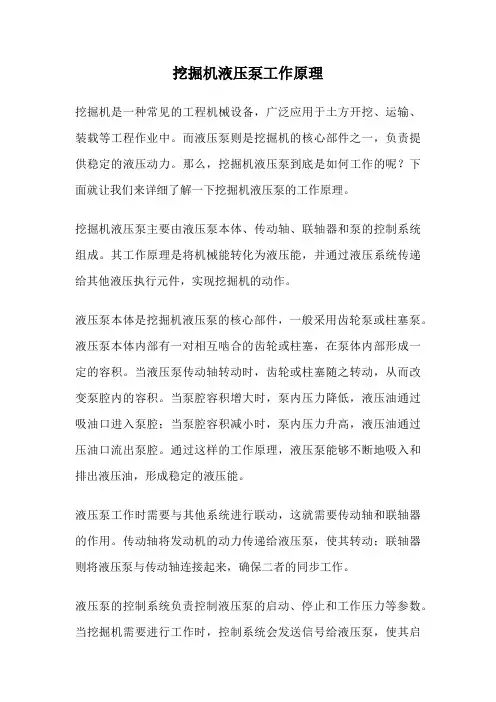

挖掘机液压泵工作原理挖掘机是一种常见的工程机械设备，广泛应用于土方开挖、运输、装载等工程作业中。

而液压泵则是挖掘机的核心部件之一，负责提供稳定的液压动力。

那么，挖掘机液压泵到底是如何工作的呢？下面就让我们来详细了解一下挖掘机液压泵的工作原理。

挖掘机液压泵主要由液压泵本体、传动轴、联轴器和泵的控制系统组成。

其工作原理是将机械能转化为液压能，并通过液压系统传递给其他液压执行元件，实现挖掘机的动作。

液压泵本体是挖掘机液压泵的核心部件，一般采用齿轮泵或柱塞泵。

液压泵本体内部有一对相互啮合的齿轮或柱塞，在泵体内部形成一定的容积。

当液压泵传动轴转动时，齿轮或柱塞随之转动，从而改变泵腔内的容积。

当泵腔容积增大时，泵内压力降低，液压油通过吸油口进入泵腔；当泵腔容积减小时，泵内压力升高，液压油通过压油口流出泵腔。

通过这样的工作原理，液压泵能够不断地吸入和排出液压油，形成稳定的液压能。

液压泵工作时需要与其他系统进行联动，这就需要传动轴和联轴器的作用。

传动轴将发动机的动力传递给液压泵，使其转动；联轴器则将液压泵与传动轴连接起来，确保二者的同步工作。

液压泵的控制系统负责控制液压泵的启动、停止和工作压力等参数。

当挖掘机需要进行工作时，控制系统会发送信号给液压泵，使其启动并提供相应的工作压力。

当挖掘机不需要工作时，控制系统会停止液压泵的工作，以节省能源。

总的来说，挖掘机液压泵的工作原理是通过液压泵本体将机械能转化为液压能，并通过液压系统传递给其他液压执行元件，实现挖掘机的动作。

液压泵的工作需要传动轴和联轴器的配合，同时由控制系统控制其启动、停止和工作压力等参数。

挖掘机液压泵的工作原理虽然简单，但却是挖掘机能够正常工作的关键。

只有保证液压泵的正常运行，才能提高挖掘机的工作效率和性能。

因此，在挖掘机的运行和维护过程中，对液压泵的工作原理要有清晰的了解，并进行及时的维护和保养，以确保挖掘机的正常运行。

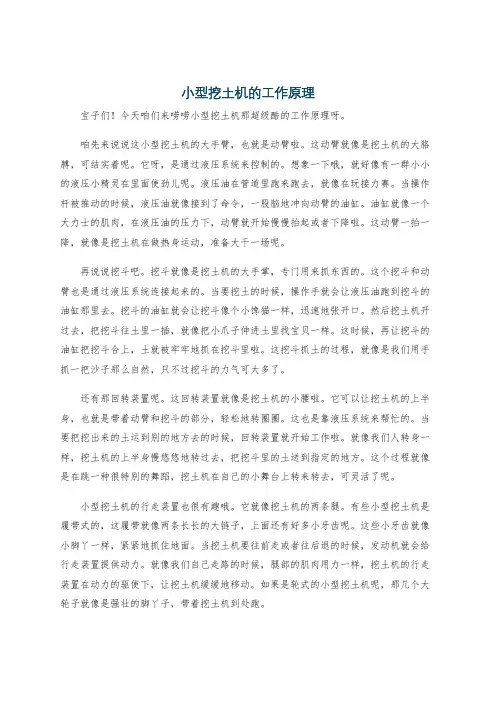

小型挖土机的工作原理宝子们！今天咱们来唠唠小型挖土机那超级酷的工作原理呀。

咱先来说说这小型挖土机的大手臂，也就是动臂啦。

这动臂就像是挖土机的大胳膊，可结实着呢。

它呀，是通过液压系统来控制的。

想象一下哦，就好像有一群小小的液压小精灵在里面使劲儿呢。

液压油在管道里跑来跑去，就像在玩接力赛。

当操作杆被推动的时候，液压油就像接到了命令，一股脑地冲向动臂的油缸。

油缸就像一个大力士的肌肉，在液压油的压力下，动臂就开始慢慢抬起或者下降啦。

这动臂一抬一降，就像是挖土机在做热身运动，准备大干一场呢。

再说说挖斗吧。

挖斗就像是挖土机的大手掌，专门用来抓东西的。

这个挖斗和动臂也是通过液压系统连接起来的。

当要挖土的时候，操作手就会让液压油跑到挖斗的油缸那里去。

挖斗的油缸就会让挖斗像个小馋猫一样，迅速地张开口。

然后挖土机开过去，把挖斗往土里一插，就像把小爪子伸进土里找宝贝一样。

这时候，再让挖斗的油缸把挖斗合上，土就被牢牢地抓在挖斗里啦。

这挖斗抓土的过程，就像是我们用手抓一把沙子那么自然，只不过挖斗的力气可大多了。

还有那回转装置呢。

这回转装置就像是挖土机的小腰啦。

它可以让挖土机的上半身，也就是带着动臂和挖斗的部分，轻松地转圈圈。

这也是靠液压系统来帮忙的。

当要把挖出来的土运到别的地方去的时候，回转装置就开始工作啦。

就像我们人转身一样，挖土机的上半身慢悠悠地转过去，把挖斗里的土送到指定的地方。

这个过程就像是在跳一种很特别的舞蹈，挖土机在自己的小舞台上转来转去，可灵活了呢。

小型挖土机的行走装置也很有趣哦。

它就像挖土机的两条腿。

有些小型挖土机是履带式的，这履带就像两条长长的大链子，上面还有好多小牙齿呢。

这些小牙齿就像小脚丫一样，紧紧地抓住地面。

当挖土机要往前走或者往后退的时候，发动机就会给行走装置提供动力。

就像我们自己走路的时候，腿部的肌肉用力一样，挖土机的行走装置在动力的驱使下，让挖土机缓缓地移动。

如果是轮式的小型挖土机呢，那几个大轮子就像是强壮的脚丫子，带着挖土机到处跑。

挖掘机液压工作运动分析专业：自动化班级：T1123-5学号：20110230534姓名：王光辉挖掘机的工作特点及机械与液压的基本原理分析一．挖掘机的工作机构机构如图所示:挖掘机的组成和工作原理（1）组成发动机：柴油机，提供动力；底盘：包括离合器，变速器，后桥行走装置和机架，支撑整机质量和将动力传给行走机构的液压操作机构；机架：整机的骨架，使整机成为整体。

电气系统：包括发动机的电启动部分，照明系统，控制系统和发电机等。

（2）工作原理启动柴油机（主离合器）→变速器→中央传动系统→左右转向离合器→左右最终传动装置→行走机构，左右驱动轮→履带操纵系统→操纵挖斗工作二．挖斗的运动过程分析1.挖掘—通过对铲斗，斗杆及它们的复合动作，实现铲斗的破土和装土。

2.满斗回转—铲斗装满土后，动臂提升，同时进行平台回转到卸土位置。

3.卸土—平台回转到位后制动，由斗杆调节卸土半径，铲斗翻转卸土。

4.回位—铲斗卸土，转台反转，动臂，斗杆配合，回到挖掘位置三．课堂中所包含的挖掘机的机械与液压机构图如下：挖掘机机械与液压包括：液压变力矩，联轴器总成，行星齿轮式动力换挡变速器，中央传动，转向离合和转向制动器，终转动和行走系统，挖斗的控制系统等。

图中的机构图中包含：1.挖掘机的机械部分平面连杆机构：挖掘机的工作离不开平面连杆机构，图中的斗杆与机械臂，连杆与铲斗液压杆和摇臂等都是构成连杆机构。

凸轮机构：当发动机工作时，曲轴通过齿轮驱动凸轮轴旋转的那个凸轮轴转到凸轮突起部分顶起挺杆时，通过推杆和调整器螺丝使摇臂绕摇臂轴转动，压缩气门弹簧，压下气门使其开启。

而后，气门变回在弹簧的张力作用下而使气门关闭。

2.联接：（1）.螺纹联接：挖掘机的各个部分都是通过螺纹精密联接的，各个工作部件都是可以拆分的，使得检修方便。

（2）.键连接：在发动机的飞轮上，采用了键的联接，此种联接方式简单，工作的可靠性较高，拆装方便。

（3）.铆接：挖掘机的驾驶舱是采用铁皮铆接而成的，此种联接方式为不可拆联接，其特点是精密性好，为驾驶员提供了较好的工作环境。

液压挖掘机的工作原理
液压挖掘机是一种重型工程机械，其工作原理是基于液压系统驱动的。

液压挖掘机主要由液压驱动系统、工作装置和操作控制系统组成。

液压驱动系统是液压挖掘机的核心部件，它由液压泵、液压马达、液压缸、液压阀和液压油箱等构成。

液压泵通过供油管道将液压油从油箱吸入，然后通过压力的作用使液压油流动，在液压泵的驱动下，液压油经过液压阀控制进入液压缸，从而实现机械的运动。

液压马达则通过压力的作用将液压油转化为机械运动，比如驱动旋转机构等。

工作装置是液压挖掘机的功能模块，包括挖掘斗、臂杆系统等。

挖掘斗通过臂杆系统固定在液压挖掘机上，液压系统提供的液压力将挖掘斗推入土壤中，完成挖掘和装载的工作。

臂杆系统则通过液压缸的伸缩实现臂杆的伸长和收缩，以适应不同工作状态和需求。

操作控制系统是液压挖掘机的操控中心，包括手柄、操纵杆等。

操作员通过手柄和操纵杆控制液压阀的开关和液压油的流向，从而控制液压挖掘机的各项动作，如挖掘斗的开合、臂杆的伸缩、旋转机构的转动等。

总之，液压挖掘机通过液压系统的工作原理实现对机械的动力传递和控制，从而完成挖掘和装载等工作任务。

挖掘机液压工作运动分析专业：自动化班级：T1123-5学号：20110230534姓名：王光辉挖掘机的工作特点及机械与液压的基本原理分析一．挖掘机的工作机构机构如图所示:挖掘机的组成和工作原理（1）组成发动机：柴油机，提供动力；底盘：包括离合器，变速器，后桥行走装置和机架，支撑整机质量和将动力传给行走机构的液压操作机构；机架：整机的骨架，使整机成为整体。

电气系统：包括发动机的电启动部分，照明系统，控制系统和发电机等。

（2）工作原理启动柴油机（主离合器）→变速器→中央传动系统→左右转向离合器→左右最终传动装置→行走机构，左右驱动轮→履带操纵系统→操纵挖斗工作二．挖斗的运动过程分析1.挖掘—通过对铲斗，斗杆及它们的复合动作，实现铲斗的破土和装土。

2.满斗回转—铲斗装满土后，动臂提升，同时进行平台回转到卸土位置。

3.卸土—平台回转到位后制动，由斗杆调节卸土半径，铲斗翻转卸土。

4.回位—铲斗卸土，转台反转，动臂，斗杆配合，回到挖掘位置三．课堂中所包含的挖掘机的机械与液压机构图如下：挖掘机机械与液压包括：液压变力矩，联轴器总成，行星齿轮式动力换挡变速器，中央传动，转向离合和转向制动器，终转动和行走系统，挖斗的控制系统等。

图中的机构图中包含：1.挖掘机的机械部分平面连杆机构：挖掘机的工作离不开平面连杆机构，图中的斗杆与机械臂，连杆与铲斗液压杆和摇臂等都是构成连杆机构。

凸轮机构：当发动机工作时，曲轴通过齿轮驱动凸轮轴旋转的那个凸轮轴转到凸轮突起部分顶起挺杆时，通过推杆和调整器螺丝使摇臂绕摇臂轴转动，压缩气门弹簧，压下气门使其开启。

而后，气门变回在弹簧的张力作用下而使气门关闭。

2.联接：（1）.螺纹联接：挖掘机的各个部分都是通过螺纹精密联接的，各个工作部件都是可以拆分的，使得检修方便。

（2）.键连接：在发动机的飞轮上，采用了键的联接，此种联接方式简单，工作的可靠性较高，拆装方便。

（3）.铆接：挖掘机的驾驶舱是采用铁皮铆接而成的，此种联接方式为不可拆联接，其特点是精密性好，为驾驶员提供了较好的工作环境。

挖掘机操作原理
挖掘机操作原理是通过液压系统来实现的。

液压系统由液压泵、液压马达、液压缸、油箱和管路组成。

液压泵通过转动产生高压液压油，将液压油送入液压马达和液压缸内部。

在挖掘机的操作过程中，操作手柄上的操作杆与液压阀相连接。

当操作手柄移动时，操作杆会改变液压阀的位置，从而改变液压系统的工作状态。

通过操作杆的移动，操作手可以控制挖掘机的行走、臂架的上下运动、铲斗的开合等。

具体来说，当操作杆向前推动时，液压泵会将液压油送入液压马达，驱动挖掘机前进。

当操作杆向后拉动时，液压泵会将液压油送入液压马达的另一个油路，使液压马达反向工作，从而使挖掘机后退。

当操作杆向左或向右推动时，液压泵将液压油分别送入液压马达的左右油路，使挖掘机转向。

液压系统还可以控制挖掘机臂架的上下运动。

当操作杆向上推时，液压泵将液压油送入臂架上液压缸，使臂架向上运动。

当操作杆向下推时，液压泵将液压油送入臂架下液压缸，使臂架向下运动。

铲斗的开合也是由液压系统控制的。

当操作杆向内推动时，液压泵将液压油送入液压缸，驱动铲斗闭合。

当操作杆向外拉动时，液压泵将液压油从液压缸内排出，使铲斗打开。

总之，挖掘机的操作原理是依靠液压系统的工作来实现的。

通过操作杆的移动，控制液压泵将液压油送入相应的液压马达和
液压缸，从而控制挖掘机的行走、臂架的上下运动、铲斗的开合等动作。

⑴有利二物料的自由流动，因此铲斗内壁不宜设置横向缘，棱角等斗底的纵向剖面形状要适合各种物料的运动规律。

⑵要使物料易于卸净，用于粘于的铲斗装卸时不易卸净，因此延长了作业循环时间，降低了有效斗容量，因此可采用强制卸土板的粘土铲斗。

⑶为了便于物料的铲装，装入物料不易掉出，铲斗宽度与物料颗料直径之比应大于4：1，当此比值大于50：1时颗粒尺寸的影响可不考虑，视物料为均质。

⑷装设计齿有利于增大铲斗与物料刚接触时的挖掘线比压，以便函切入或破碎阴力较的物料。

2.2 回转机构方案设计单斗液压挖掘机回转机构的回转时间约占整个工作循环时间的50～40%。

回转液压油路的发热量约占液压系统总发热量的30～40%。

因此合理地确定回转机构的液压油路和结构方案，正确选择回转机构诸参数，对提高生产率，改善司机的劳动条件，减少工作装置的冲击等具有十分重要的意义 2.2.1 对回转机构的基本要求1)在加速度和回转力矩不超过允许值的前提下，应尽可能缩短回时间。

在回转部分惯性已知的情况下，角加速度的大小变最大的回转扭掩蔽的限制该扭矩不应超过行走部分与地面的附着力矩。

2)回转机构的动载荷系数不应超过允许值，非全回转的挖掘机回转时，工作装置不应碰撞定位器。

3)回转能量损失最小 2.2.2 回转机构的选择回转机构分为全回转式和半回转式，悬挂式液压挖掘机通常采用半回转的的回转机构，回转角度一般等于或小于180o本次设计为履带式液压挖掘机，因此采用全回转式回转机构。

全回转的回转机构，按液动机的结构形式可分为高速方案和低速方案两类。

由高速液压马达经齿轮减速成器带动回转小支承上的回定齿圈动，促使转台转的称为高速方案。

其低速大扭矩液压马达直接带支回转小齿轮促使转台回转的称为低速方案。

在高速方案中，通常采用行星齿轮减速成箱减速。

行星齿轮减速成箱，虽然加工要求较高，但可用一般渐开线齿廓的模数铣刀进行加工，结构也比较紧凑，速成比大，受力好。

因此获得广泛的应用，高速方案一般采用斜轴式液压马达驱动的回转机构。
