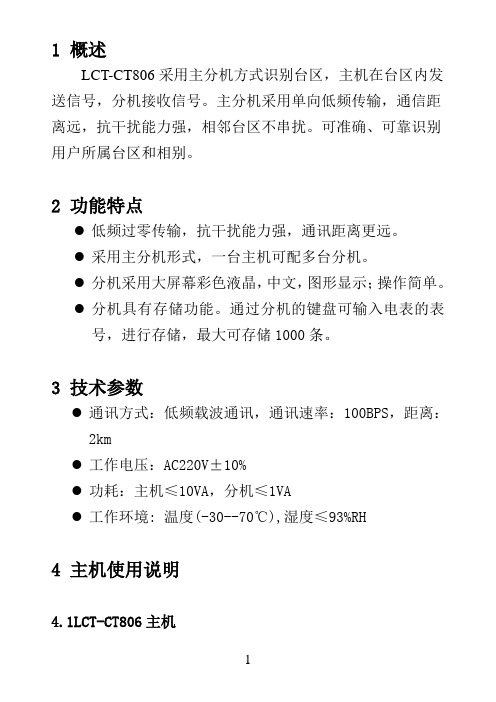

1 概述LCT-CT806采用主分机方式识别台区，主机在台区内发送信号，分机接收信号。

主分机采用单向低频传输，通信距离远，抗干扰能力强，相邻台区不串扰。

可准确、可靠识别用户所属台区和相别。

2 功能特点●低频过零传输，抗干扰能力强，通讯距离更远。

●采用主分机形式，一台主机可配多台分机。

●分机采用大屏幕彩色液晶，中文，图形显示；操作简单。

●分机具有存储功能。

通过分机的键盘可输入电表的表号，进行存储，最大可存储1000条。

3 技术参数●通讯方式：低频载波通讯，通讯速率：100BPS，距离：2km●工作电压：AC220V±10%●功耗：主机≤10VA，分机≤1VA●工作环境: 温度(-30--70℃),湿度≤93%RH4 主机使用说明4.1LCT-CT806主机Ua黄色A相电压输入，Ub绿色B相电压输入，Uc红色C 相电压输入，Un 黑色零线输入。

在关机状态下，先把电压测试线的一端按线色分别接到仪器后面板的Un、Ua、Ub、Uc端子，然后电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。

零线必须接触可靠，否则不能正常工作。

A相为主机提供工作电源，所以测试时必须连接A相和零线。

B,C相可根据需要进行连接。

下图为连线示意图，可把主机安装在变压器附近有三相电和零线的地方，方便接线。

4.2 主机开机操作1.接好线后，合上空开。

初始上电5秒钟内，指示灯A,B,C 用来指示A相B相C相，是否有电，有电亮，无电不亮。

据此可判断接线是否良好。

开机5秒后运行灯开始闪烁。

主机开机默认不发送信号。

2.按一下启/停切换键，主机开始发送信号，运行灯由闪烁变为常亮。

ABC三相轮询发送，发送指示灯开始缓慢交替闪烁。

如果某相指示灯一直不亮说明此相没接触好或没有连接。

如果观察没接触好请先停止发送，断开空开，检查接线，在重新上电。

3.按编号键可更改主机编号，编号范围为1-9.。

数码管显示当前编号。

5 分机使用说明5.1分机按键开/关：台区分机的电源控制键。

台区识别仪合同范本合同编号：_______甲方（供方）：_______乙方（需方）：_______根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方提供台区识别仪，乙方购买并使用该设备事宜，达成如下协议：一、合同标的1.2 设备的名称、型号、数量、单价及总价等信息详见附件一《设备清单》。

二、交货及验收2.1 交货地点：_______。

2.2 交货时间：甲方应于_______年_______月_______日前将设备交付至交货地点。

2.3 验收：乙方应在收到设备后_______日内完成验收。

验收标准为设备符合附件一《设备清单》的约定，且设备完好无损、运行正常。

2.4 乙方应在验收合格后_______日内向甲方支付设备总价。

三、质保及售后服务3.2 质保期内，设备出现非人为原因导致的故障，甲方应在接到乙方通知后_______小时内响应，并在_______小时内到达现场进行维修。

3.3 质保期届满后，甲方提供设备维修和保养服务，费用由乙方承担。

四、违约责任4.1 甲方未按约定时间交货的，每逾期一日，应向乙方支付合同总价_______%的违约金。

4.2 乙方未按约定时间支付设备总价款的，每逾期一日，应向甲方支付合同总价_______%的违约金。

五、争议解决5.1 本合同的签订、履行、解释及争议解决均适用中华人民共和国法律。

5.2 双方在履行本合同过程中发生的争议，应通过友好协商解决；协商不成的，任何一方均有权向合同签订地人民法院提起诉讼。

六、其他约定6.1 本合同自甲乙双方签字（或盖章）之日起生效。

6.2 本合同一式两份，甲乙双方各执一份。

甲方（盖章）：_____________ 乙方（盖章）：_____________签订日期：_______年_______月_______日签订日期：_______年_______月_______日。

台区识别仪合同范本合同编号：_______甲方（供方）：_______乙方（需方）：_______根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方提供台区识别仪产品，乙方购买并使用该产品事宜，达成如下协议：一、产品名称及数量1.1 产品名称：台区识别仪1.2 产品数量：_______二、产品技术参数及质量标准2.1 产品技术参数详见附件1。

2.2 产品质量标准：按照国家相关行业标准执行。

三、合同金额3.1 合同总金额为人民币（大写）：_______元整（小写）：_______元。

四、交货及验收4.1 交货地点：_______4.2 交货时间：甲方应在合同签订后_______个工作日内将货物送达乙方指定地点。

4.3 验收：乙方应在收到货物后_______个工作日内完成验收，并签署验收报告。

如乙方对产品有异议，应在验收期内提出，并提供相关证据。

甲方应在接到乙方异议后_______个工作日内予以答复。

五、售后服务5.1 甲方提供的产品质量保证期为_______年，自货物验收合格之日起计算。

5.2 在质量保证期内，甲方负责对产品进行免费的维修和保养。

如产品出现非人为原因导致的故障，甲方应在接到乙方通知后_______个工作日内派员进行维修。

5.3 甲方提供的产品使用培训，包括产品操作、维护及故障排除等方面的培训。

六、违约责任6.1 甲方未能按照约定时间交货的，每延迟一日，应向乙方支付合同总金额_______%的违约金。

6.2 乙方未能按照约定时间支付货款的，每延迟一日，应向甲方支付合同总金额_______%的违约金。

七、争议解决7.1 双方在履行合同过程中发生的争议，应通过友好协商解决；如协商不成，任何一方均有权向合同签订地人民法院提起诉讼。

八、其他约定8.1 本合同自双方签字（或盖章）之日起生效。

8.2 本合同一式两份，甲乙双方各执一份。

甲方（盖章）：_______ 乙方（盖章）：_______签订日期：_______ 签订日期：_______附件1：产品技术参数_______。

多功能台区用户识别仪使用说明书V1.0保定飞思特电气有限公司目录概述： (2)一、产品简介 (3)1.1 产品组成 (3)1.2 主要功能 (3)1.3 技术参数 (4)二、使用方法 (5)2.1接线 (5)2.2主机使用说明 (6)2.3分机使用说明 (8)三、运输与贮存 (10)四、保修 (11)五、装箱单 (11)概述：用电管理部门为实现营销精细化管理以及完成降耗减损目标考核的需要，开展配电台区普查是一项必要措施，而台区用户识别仪（或称查询仪、营业普查仪等）等功能仪器的使用是不可或缺的，它可以查清用户是由哪台变压器、哪条线路、甚至于哪相供电等信息，将会真实反映配电台区下每一个用户的基础数据资料，提升用电管理部门台区管理手段。

我公司研发的多功能台区用户识别仪包括主机和手持分机，主机安装在配电变压器三相低压侧，普查人员携手持分机在用户侧开展识别。

为保证检查的准确度，我公司产品采用脉冲电流通讯和电力载波通讯结合进行台区识别。

在相邻台变共高压、地、共电缆沟的情况下也可准确测试，脉冲电流法和电力载波信号法可结合使用，也可单独使用。

由于脉冲电流信号不会传播到其它线路上，而且传输距离可以非常的长（理论上可无限远），所以台区用户识别仪可以准确可靠的识别所有用户，不会误判，也不存在无法识别的用户。

一、产品简介1.1 产品组成该产品主要由主机和手持分机组成。

1.2 主要功能1.2.1将主机接在要测试变压器的二次侧，手持分机可以对用户用电接线情况进行测试，提示测试线路的变压器及相别。

1.2.2由于距离远或其他原因造成载波信号不能准确传送到分机时，可由分机发送脉冲电流信号，主机接收确认的方式确定用户的台区和相别。

1.2.3可使用三只钳表分别卡在A、B、C相铜排上进行测试（三相三钳测试功能）。

1.2.4使用三只钳表时，主机可显示变压器低压侧电压、电流、角度、有功功率、无功功率、功率因数等参数。

1.2.5现场电流超过钳表额定电流时，可使用一只钳表查询零线上的分机脉冲信号，以确定用户分属哪个台变（零线A钳测试功能）。

AI-100多功能低压台区识别仪(支持24路分支功能）现场使用手册目录AI-100多功能低压台区识别仪简介： (1)AI-100多功能低压台区识别仪设备特点： (1)第一部分：台区识别功能操作步骤说明 (2)一、确定需开展工作变压器的位置。

每个需要开展工作的变压器相应的须接上一台设备。

(2)二、第一台接在变压器位置的设备接线上电，称为主机。

(2)三、后续所有接在变压器位置的主机均按照步骤二所述步骤进行操作。

确保所有主机的设备号不会重复。

(4)四、所有变压器位置的主机均按照步骤二完成接线上电后，档案用户点须接入一台新设备，称为从机。

(4)五、开始台区识别 (6)六、设备下电拆线 (6)第二部分：分支功能操作步骤说明 (7)一、准备工作 (7)二、变压器或分支箱接入互感器 (7)三、取出两台识别仪在变压器或分支箱接线上电，称为主机 (9)三、接入一台新识别仪，称为从机 (11)四、所有变压器位置的主机均按照步骤三完成接线上电后，档案用户点须接入一台新识别仪，称为从机。

(11)五、开始分支识别 (12)六、识别仪下电拆线 (12)七、拆卸互感器 (12)第三部分：安全操作注意事项 (14)第一步：现场勘察，目的寻求最合理及安全取电处 (14)第二步：现场设备接线取电 (14)第三步：现场设备测试注意事项 (14)第四部分：常见异常情况处理方法 (15)一、保险管故障处理 (15)二、设备异常情况 (15)AI-100多功能低压台区识别仪简介：功能介绍：台区识别功能、分支识别功能、台区互检功能、用户相位识别功能、三项电压幅值显示、中线电压、频率测量、三相电压角度测量、错误相序判断等功能。

AI-100多功能低压台区识别仪设备特点：1、低压台区线路全覆盖、通讯可靠稳定、有效距离达到5KM。

2、结果判断准确、快速、直观、识别时间只需6秒。

3、多个台区一次性确定归属关系（最高可达8个台区）。

4、设备不分主次，多个设备灵活组合使用，提高现场工作效率。

TC-903 台区用户识别装置使用说明书保定市博达同创电力科技有限公司概述：TC-903型台区用户识别装置是我公司开发的用于供电部门对现场用户档案的核对以及电能表与台变归属的确认的产品，同时还可对该台变下负载的平衡度进行比较,显示电力系统谐波及波形。

1 主要功能及技术参数1.1 主要功能如下图所示，该产品主要由主机和手持终端组成。

1.1.1将主机接在要测试变压器的二次侧，手持终端可以对用户用电接线情况进行测试，提示测试线路的变压器及相别1.1.2对测试结果进行统计分析。

提示变压器各相所带负荷（电能表个数）。

1.1.3 显示并保存测试线路的电压值。

1.1.4显示线路的3-51次谐波含量，并保存测试线路的总谐波。

1.1.5显示测试线路的电压波形。

1.2 技术参数工作电压：主机AC 3 X 220/380V,手持终端AC 220V；频率：50Hz；工作温度：-10～ +45℃；主机功耗：每相≤3W。

手持终端功耗：≤1W。

工作半径：≤2.7kM。

1.3名词解释* 表号；主要指用户的电表后4位号码。

范围是0000-9999* 台区变；主要指同一局内的变压器号码。

范围是0001-9999* 相别；主要指连接终端的线路是三相变压器的哪一相。

（‘A’表示变压器的A相。

‘B’、‘C’表示变压器的B、C相。

无显示表示未接测试主机）2 使用方法：2.1主机接线：将测试线按红、绿、黄、黑色分别与主机接线端子UA、UB、UC、UN连接好，另一端用夹子连接变压器或配电房的三相四线上。

（注意：仪器默认和黄色端子相连的相线为A相；和绿色端子相连的相线为B相，和红色端子相连的相线为C相），打开电源开关。

记下变压器的编号并通过拨码开关输入到主机上。

2.2手持终端的操作2.2.1终端按键的基本功能【0---9】键及【.】键：在参数输入时用于数字输入。

【删除】键：在参数输入时用于删除数字输入【确认】键：用于参数输入的确认及各项功能的执行。
