冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。
如图 1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。
经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。
在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。
前一循环为锅炉中水的循环，后一循环为冷却水的循环。
冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。
用这种冷却方式的称为湿式冷却塔（简称湿塔）。
湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。
但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。
这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。
缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。
干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。
干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。
2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2 （℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。
如图1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。
经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。
在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。
前一循环为锅炉中水的循环，后一循环为冷却水的循环。
冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。
用这种冷却方式的称为湿式冷却塔（简称湿塔）。
湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。
但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。
这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。
缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。
干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。
干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。
2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2（℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h 对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。
给水系统简化图锅炉省煤器中缸三抽3号外置减温减压器高旁中压四抽高缸一抽一样高加事故排放1号高加除氧器三级预热利用空预器前脱硝后凝汽器疏扩2号高加高排二抽正常疏水3号高加给水泵溢流、事故放水、手动疏扩主给水疏水抽汽大旁路事故1、启机初期，除氧器的加热是由辅汽联箱提供汽源；当负荷达到要求改为四段抽汽供汽。
2、2号高加，高排二抽，是从汽轮机高压缸排出的蒸汽抽出一小部分供给2号高加，大部分蒸汽供给再热器。
凝结水系统简化图凝结泵小旁路疏水低压8抽低压6抽低压7抽中压排5抽疏扩疏扩给水泵凝汽器脱硫前除灰前轴封加热器凝结水精处理除氧器5号低加6号低加7号低加8号低加主给水疏水抽汽大旁路事故1、5-7号低加都有化学清洗进药及氮气处，而且每个低加都有排放阀，8号没有。
辅汽联箱及轴封当负荷达到一定要求后切换四抽提供汽源除氧器磨煤机消防暖风器加热凝结水减温水机组正常轴封汽源再热冷段来三电中压四抽微油点火空预器吹灰轴封加热器高压缸中压缸低压缸汽机轴封辅汽联箱凝减温水凝减水凝结水减温水中压缸五抽辅汽联络门生水加热脱硝主汽源供汽抽气1、辅汽联箱作用：当机组启动时候，由三电厂提供启机汽源，然后送到汽机轴封（起到密封作用），当负荷达到要求后，逐步切断三电厂汽源，同时开启中压四抽汽源给辅汽联箱供汽。
2、当负荷达到一定要求后，汽机的密封是由高中压缸溢流提供密封汽源，并且给低压缸提供密封汽源。
这时轴封加热器主要是吸收与排放气体。
3、当负荷达到一定要求后，开始启机是由辅汽联箱提供给除氧器的汽源切换为中压四抽提供。
4、磨煤机一般都是在事故停下后，进行消防供汽。
5、机组启动时间，生水加热器及脱硝用汽是由三电厂汽源供应，当机组正常运行后，生水箱加热器及脱硝用汽是由机组的中压缸五抽提供汽源。

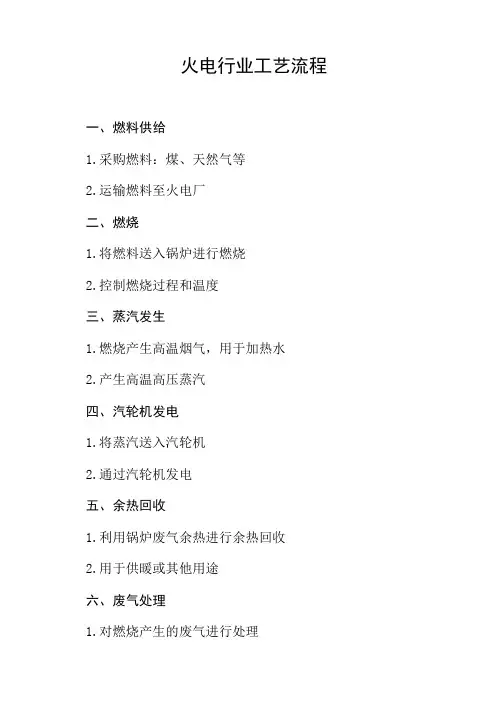

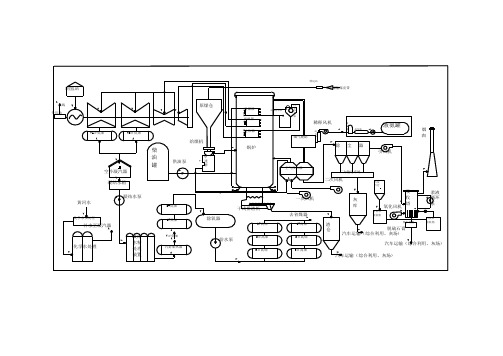

火电行业工艺流程
一、燃料供给
1.采购燃料：煤、天然气等
2.运输燃料至火电厂
二、燃烧
1.将燃料送入锅炉进行燃烧
2.控制燃烧过程和温度
三、蒸汽发生
1.燃烧产生高温烟气，用于加热水
2.产生高温高压蒸汽
四、汽轮机发电
1.将蒸汽送入汽轮机
2.通过汽轮机发电
五、余热回收
1.利用锅炉废气余热进行余热回收
2.用于供暖或其他用途
六、废气处理
1.对燃烧产生的废气进行处理
2.减少污染物排放
七、灰渣处理
1.收集锅炉废灰和烟气中的颗粒物
2.进行处理或处置
八、发电网接入
1.将发电的电能接入电网
2.供电给用户或其他需求方。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。
如图1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。
经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。
在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。
前一循环为锅炉中水的循环，后一循环为冷却水的循环。
冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。
用这种冷却方式的称为湿式冷却塔（简称湿塔）。
湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。
但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必
须排掉一部分含盐度较高的水；风吹也会造成水的损失。
这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。
缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。
干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。
干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。
2．2 蒸发耗损量
当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：
令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则
*：R=T1-T2（℃）------------（1）
式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h 对式（1）可推论出水蒸发量的估算公式
*：E=（R/600）×100% ------------ （2）
式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。
如：R=37-32=5℃
则E=｛（5×100）/600｝=0.83%总水量
或e=0.167%/1℃，即温差为1℃时的水蒸发量
*：A=T2-T1℃---------- （3）
式中：A-----逼近度，即出水温度（T2）逼近湿球温度的程度℃，按热交换器设计时冷端温度差取值的惯例，宜取A≥3℃（CTI推进A
≥5 o F即2.78℃）A<不是做不到，而是不合理和不经济。
2．3 漂水耗损量
漂水耗损量的大小是和冷却水塔（是否取用隔水设施），风扇性能（包括风量、风机及风扇叶角度的调整以及它们之间的配合等），水泵
的匹配以及水塔的安装质量等因素有关，通常它的耗损量是很少的，大
约在冷却器水总流量的0.2%以下。
2．4 放空耗损量
由于冷却回水不断的蒸发而令其变化（使水质凝结）这凝结了的冷却回水能使整个循环系统内产生腐蚀作用及导致藻类生长，所以部
分的冷却回水要定期排出，以便补充更新，而这排出的冷却回水量，
就称为〖放空量〗。
通常此放空量控制在冷却回水总量的0.3%或由其所需要水质的优劣而定。
放空量B=E/（N-1）-C
B ----- 放空量（%，L/min）
E ----- 蒸发量（%，L/min）
N ----- 凝结量
C ----- 漂水量（%，L/min）
2．5 补充量
上述提及的冷却塔回水耗损量要不断补充，而补充量的计算如下：M=E+C+B
M ------- 补充量
E ------- 蒸发耗损量
C ------- 漂水耗损量
B ------ 放空量
假设：蒸发耗损量=0.83%
漂水耗损量=0.1%
放空耗损量=0.25%
补充量=0.83+0.1+0.25=1.18%
三、冷却水塔特性
★优良冷却能力★低噪音设计
塔体特殊设计提供较大的散水面采用高效超静宽叶轴流风机，设
计
积，均匀的水流分布，合理水气配较慢的运转速度或另加装“超
分配，冷却性能大大提高。
低噪音围板”，以降低噪音污染。
★高经济效益的运转成本★耐腐蚀、寿命长
轴流式的排风设计，较一般离心冷却塔外壳采用玻璃钢机构、钢
式的风量大，风扇叶采用铝合金结构全部经热浸镀锌处理（HOT
制成，质轻平稳配合高效率的减DIP GALVANIZATION），绝无腐蚀。
速机需要马力较一般小，传动配★用途广泛
件中，传动配件中V型带或齿轮可应用于冷冻、空调、食品、轻纺
均自国外进口，使用寿命长。
化工、电力、旅业等行业。
以上为本公司的标准设计，但由于种种原因，用户提出的要求是难以现有产品系列完全满足的，非标准设计是经常发生的，本公司可
根据客户要求设计非标准的各种塔，并保证快捷、合理、经济。
表5.11火电厂的主要节能技改措施
序号项目投资／亿元估计节能量
1 多功能节能燃烧器0．295 28．6万t标煤
2 锅炉热管预热器技术1．77 38．6万t标煤
3 轴向粗粉分离器1．16 2．47亿kw·h
4 节能渣泵0．81 5．4亿kw·h
5 水泵改造
(2) 开发并推广大容量循环流化床锅炉。
(3) 开发大容量增压流化床联合循环发电技术。
(4) 开发研究整体煤气化联合循环发电技术。
保证安全运行的基本要求是：①设备制造、安装、检修的质量要优良；②遵守调度指令要求，严格按照运行规程对设备的启动与停机以及负荷的调节进行操作；③监视和记录各项运行参数，以便尽早发现运行偏差和异常现象，并及时排除故障；④巡回监视运行中的设备及系统是否处于良好状态，以便及时发现故障原因，采取预防措施；⑤定期测试各项保护装置，以确保其动作准确、可靠。
必须装备完善的保护控制装置和系统。
基本的保护方式有以下3种。
①联锁保护:当某一设备或工况出现异常现象时,相关联的设备联动跳闸，切除有故障的设备或系统，备用的设备或系统立即投入运行。
②继电器组成的保护：以热工参量和电气参量的限值，以及设备元件的条件联系为动作判据，采用各种继电器组成保护回路，对某一设备或系统进行保护。
③固定的保护装置:有机械的、电动的保护装置,如锅炉的安全门、汽轮机的危急保安器、电机的过电压保护器等。
近代的单元机组均采用综合保护连锁系统，即将机、炉、电的分别保护与单元的整体保护系统相互协调，形成一个完善的保护系统
二、自然塔系统位置：
四、循环水（供水）系统示意图
五、自然塔结构图示及参数如下：。
