电动吊葫芦电气原理及故障分析

二个电动机的电动葫芦电气控制图第一，控制回路没有接地和短路保护。

第二，在电动葫芦的上下控制中，仅仅依靠控制回路的限位保护好象还不完善，当限位保护的接点发生粘连时，保护就很难起作用了。

建议在葫芦的上下控制的一次回路中在串进一种限位保护，直接就可以断开它(上下)的一次回路。

第三，如果大车的行走距离较远，或者是电机功率较大，还是建议加入热继电器。

1起重电动葫芦使用接触碰撞式行程开关目前，水泥企业电动葫芦多用于包装段吊装大袋成品水泥和设备动力部门吊装相关机械设备。

基本电路见图1所示。

实际使用中我们发现接触式行程开关存在响应速度低、精度差及寿命短等缺陷，需要经常停机更换，给生产带来很多不便。

其损坏的原因归纳起来大致有以下几点：1．1开关密封性差行程动作使得开关无法做到完全密封，撞杆与壳体之间配合缝隙容易进入粉尘使磨损加剧。

特别是在高粉尘环境下。

粉尘会进入开关内部，使开关触点接触不良或卡死。

还有在高湿度(雨天、雾天)和酸碱(酸碱盐气雾)环境下容易造成触点腐蚀或短路。

1．2冲击损伤每一次机械碰撞都将使行程开关承受一次冲击，动作的频繁将会损伤其机械部件，行程开关灵敏度变得越来越差。

1．3温升变形高温环境下，行程开关内部绝缘材料较易变形，变质，由于动、静触点间距离较近，导电材料变形引起触点误动作，安全性能差。

图1电动葫芦基本原理图注意事项：(1)新安装的电动葫芦接三相电源必须严格核对相序，确保是正相序方可合上空气开关。

(2)使用中，当某一功能失效后，使用或维修人员严禁将供电电源接反相来应急操作。

（3)当更换提升／下放或前移／后移电动机后需调换转向时，必须在接触器下方调换电动机电缆中任意两相，或者在电动机接线盒内调相，否则限位开关失去限位保护。

从电动葫芦基本原理图可看出，改变供电相序后，控制回路的KMl变为下放，KM2变为提升，KM3变为后移。

KM4变为前移。

假如这时按下SB2按钮，KM2得电吸合，电动葫芦开始提升，到限位位置后行程开关SQl动作，但此时断开的是下放回路(KMl回路)，而非提升回路(KM2回路)，这种结果直接导致提升铁索拉断威胁设备及人身安全事故。

电动葫芦的工作原理电动葫芦是一种常见的起重设备，广泛应用于工业、建筑、物流等领域。

它的工作原理是基于电动机的转动驱动齿轮传动装置，使吊钩上升或下降，实现物品的起升、下降、悬挂和移动等操作。

本文将详细介绍电动葫芦的工作原理及其组成部分。

一、电动葫芦的工作原理电动葫芦的工作原理是将电能转化为机械能，通过齿轮传动装置实现物品的起升和下降。

电动葫芦主要由电动机、减速器、齿轮传动装置、制动器、吊钩和控制系统等组成。

电动葫芦的电动机通常采用交流电机或直流电机，其工作原理是利用电磁感应原理将电能转化为机械能。

当电流通过电动机的线圈时，产生的磁场与磁极相互作用，产生转矩，使电动机转动。

电动机的转速和转矩通过减速器和齿轮传动装置传递给吊钩，实现物品的起升和下降。

减速器是电动葫芦的重要组成部分，它的作用是将电动机的高速转动转化为吊钩的低速高力矩转动。

减速器通常采用齿轮传动装置，将电动机的高速转动通过齿轮的啮合传递给吊钩，实现起升和下降。

制动器是电动葫芦的安全保护装置，它的作用是在电动机停止工作时，防止吊钩下落造成危险。

制动器通常采用电磁制动器或机械制动器，当电动机停止工作时，制动器立即起作用，将吊钩固定在当前位置，防止下落。

吊钩是电动葫芦的重要组成部分，它的作用是悬挂物品并实现起升和下降。

吊钩通常采用钢丝绳或链条等材料制成，具有一定的承载能力和耐磨性。

吊钩上还配有安全挂钩和滑轮等部件，以确保操作安全和方便。

控制系统是电动葫芦的核心部分，它的作用是控制电动机的启动、停止、正反转和速度等参数。

控制系统通常采用电气控制器或变频器等设备，具有精度高、响应快、安全可靠等特点。

二、电动葫芦的组成部分1.电动机电动葫芦的电动机通常采用交流电机或直流电机，其工作原理是利用电磁感应原理将电能转化为机械能。

电动机通常分为单相电机和三相电机两种类型，单相电机适用于小型电动葫芦，而三相电机适用于大型电动葫芦。

2.减速器减速器是电动葫芦的重要组成部分，它的作用是将电动机的高速转动转化为吊钩的低速高力矩转动。

电动葫芦起重机工作原理
电动葫芦起重机的工作原理基本上是通过电机的驱动，实现绳索的升降以及物体的起重和放下。

具体的工作原理如下：
1. 电机驱动：电动葫芦起重机通过电动机将电能转换为机械能，提供动力驱动葫芦的升降运动。

通常使用的电机有直流电机和交流电机。

2. 传动装置：电动葫芦起重机的传动装置包括齿轮传动、链条传动、皮带传动等。

传动装置将电机的动力传递给葫芦的升降机构，实现升降运动。

3. 升降机构：升降机构是电动葫芦起重机的核心部分，由卷筒、钢丝绳和滑轮组成。

电机的动力通过传动装置传递给卷筒，卷筒收紧绳索，通过滑轮系统实现绳索的升降运动。

4. 控制系统：电动葫芦起重机配备了控制系统，用于控制起重机的升降、停止、转向等操作。

控制系统通常包括手动操作装置、遥控器或者自动控制装置。

总结起来，电动葫芦起重机通过电机驱动和传动装置，实现升降机构的升降运动，从而起到起重和放下物体的作用。

控制系统则用于操作控制和监测起重机的运行状态。

故障一、电动机升温过高。

解决方法：⑴超载使用，减载使用。

⑵作业过于频繁，减少作业次数。

⑶制动器间隙太小，运转时制动环未完全脱开，相当于附加载荷。

重新调整。

故障二、减速器响声过大。

解决方法：润滑不良，拆卸检修。

故障三、启动时电机发出嗡嗡声。

解决方法：电源及电机少相，检修或更换接触器。

故障四、重物升至半空中，停车后不能再启动。

解决方法：⑴电压过低波动大，等电压恢复后再启动。

⑵超载起吊，减载使用。

故障五、减速器漏油。

解决方法：⑴箱体与箱盖之间，密封圈装配不良或失效损坏，拆下检修或更换密封圈。

⑵联接螺钉未拧紧，拧紧螺钉。

⑶加油超量，按规定加油。

故障六、电机锥形转子或定子之间间隙太小发生碰擦（叫扫膛）。

解决方法：出厂产品是不允许“扫膛的”，发生“扫膛”的主要原因是：电机轴上支承圈磨损，转子铁芯轴向移位，或者是定制铁芯位移。

拆下更换支承圈，使定子转子锥面之间有均匀的间隙，每边为0.35~0.55mm（小电机间隙小）或送回制造厂里检修。

故障七、制动不可靠，下滑距离超过规定要求。

解决方法：⑴因制动环磨损大或其它原因，使弹簧压力减少，弹簧压力调整。

⑵制动环与后端盖锥面接触不良，拆下修磨。

⑶制动面有油污，拆下清洗。

⑷制动环松动，更换制动环。

⑸压力弹簧疲劳，更换弹簧。

⑹联轴器窜动不灵或卡死，检查其联接部分。

⑺锥形转子窜动量过大，按规定调整。

故障八、启动后不能停车，或者到极限位置时，仍不停车。

解决方法：⑴交流接触器触头熔焊，迅速切断总电源拆卸检修。

⑵限位器失灵，换交流接触器。

⑶限位器内线头接错，检修限位器线路。

故障九、启动后，电机不转，不能提起重物。

解决方法：⑴过度超载，不允许超载使用。

⑵电压比额定电压低10%以上，等电压恢复正常。

⑶电器有故障，导线断开或接触不良，检修电器与线路。

⑷制动轮与后端盖锈蚀咬死，制动轮脱不开，卸下制动轮，清洗锈蚀表面。

⑸电机扫膛，按故障序号9处理。

⑹导线过细，更换导线。

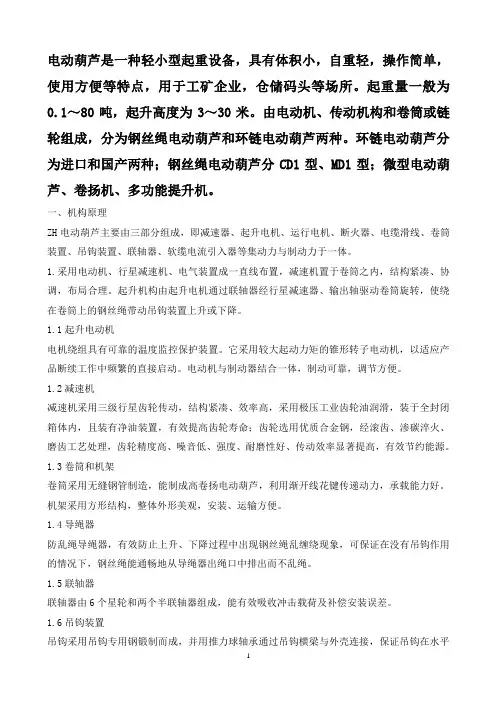

电动葫芦是一种轻小型起重设备，具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。

起重量一般为0.1～80吨，起升高度为3～30米。

由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。

环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分CD1型、MD1型；微型电动葫芦、卷扬机、多功能提升机。

一、机构原理ZH电动葫芦主要由三部分组成，即减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。

1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。

起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

1.1起升电动机电机绕组具有可靠的温度监控保护装置。

它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。

电动机与制动器结合一体，制动可靠，调节方便。

1.2减速机减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。

1.3卷筒和机架卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。

机架采用方形结构，整体外形美观，安装、运输方便。

1.4导绳器防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。

1.5联轴器联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。

1.6吊钩装置吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平360°内运转自如。

吊钩装置可采用单滑轮、双滑轮或四滑轮等形式。

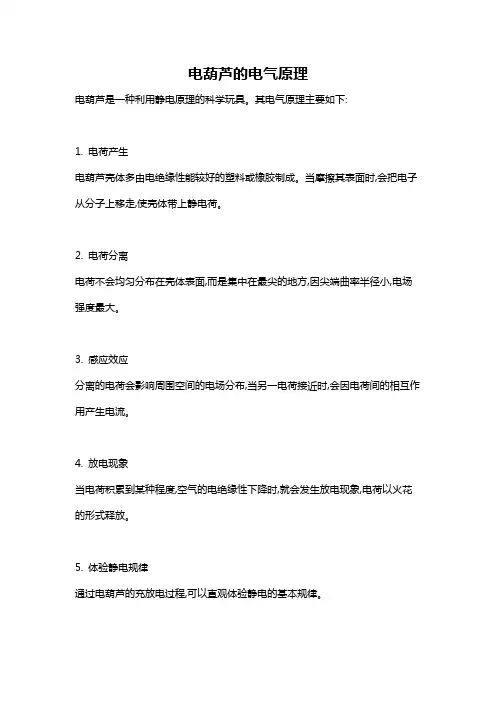

电葫芦的电气原理
电葫芦是一种利用静电原理的科学玩具。

其电气原理主要如下:
1. 电荷产生
电葫芦壳体多由电绝缘性能较好的塑料或橡胶制成。

当摩擦其表面时,会把电子从分子上移走,使壳体带上静电荷。

2. 电荷分离
电荷不会均匀分布在壳体表面,而是集中在最尖的地方,因尖端曲率半径小,电场强度最大。

3. 感应效应
分离的电荷会影响周围空间的电场分布,当另一电荷接近时,会因电荷间的相互作用产生电流。

4. 放电现象
当电荷积累到某种程度,空气的电绝缘性下降时,就会发生放电现象,电荷以火花的形式释放。

5. 体验静电规律
通过电葫芦的充放电过程,可以直观体验静电的基本规律。

以上简要概括了电葫芦的工作原理,详细而全面的解释还需要结合更多电学知识,以及对设备的具体结构分析,不足以用一般文字全部阐明。

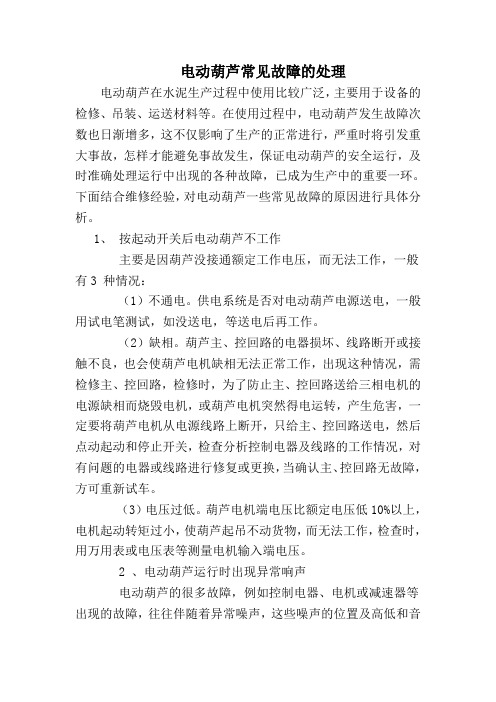

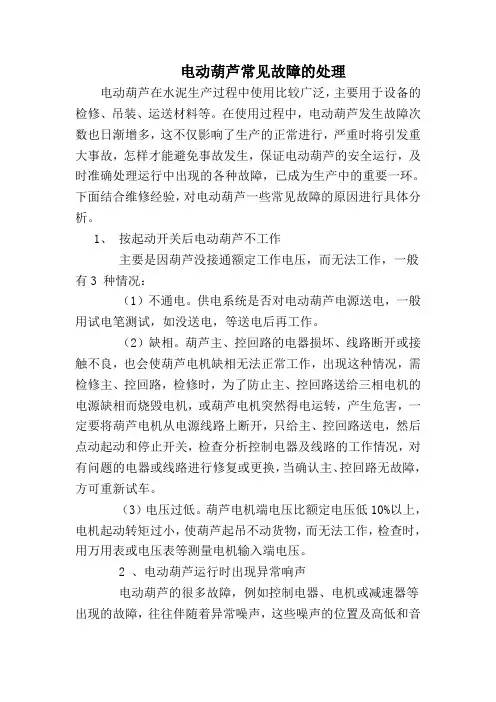

电动葫芦常见故障的处理电动葫芦在水泥生产过程中使用比较广泛，主要用于设备的检修、吊装、运送材料等。

在使用过程中，电动葫芦发生故障次数也日渐增多，这不仅影响了生产的正常进行，严重时将引发重大事故，怎样才能避免事故发生，保证电动葫芦的安全运行，及时准确处理运行中出现的各种故障，已成为生产中的重要一环。

下面结合维修经验，对电动葫芦一些常见故障的原因进行具体分析。

1、按起动开关后电动葫芦不工作主要是因葫芦没接通额定工作电压，而无法工作，一般有3 种情况：（1）不通电。

供电系统是否对电动葫芦电源送电，一般用试电笔测试，如没送电，等送电后再工作。

（2）缺相。

葫芦主、控回路的电器损坏、线路断开或接触不良，也会使葫芦电机缺相无法正常工作，出现这种情况，需检修主、控回路，检修时，为了防止主、控回路送给三相电机的电源缺相而烧毁电机，或葫芦电机突然得电运转，产生危害，一定要将葫芦电机从电源线路上断开，只给主、控回路送电，然后点动起动和停止开关，检查分析控制电器及线路的工作情况，对有问题的电器或线路进行修复或更换，当确认主、控回路无故障，方可重新试车。

（3）电压过低。

葫芦电机端电压比额定电压低10%以上，电机起动转矩过小，使葫芦起吊不动货物，而无法工作，检查时，用万用表或电压表等测量电机输入端电压。

2 、电动葫芦运行时出现异常响声电动葫芦的很多故障，例如控制电器、电机或减速器等出现的故障，往往伴随着异常噪声，这些噪声的位置及高低和音别随故障原因不同而有区别，检修时，要多听多看，可以利用或根据故障响声特点，确定发出响声位置，寻找和检修故障。

（1）异常噪声发生在控制回路上，发出“哼”的噪声，一般是接触器出现了故障（如交流接触器触头接触不良、电压等级不符、磁芯被卡等等），应对故障接触器进行检修，无法检修时必须更换，处理后，噪声自行消除。

（2）电机发出异常噪声，应立即停机，检查电机是否单相运转，或轴承损坏、联轴器轴心不正及“扫膛”等故障，这些都会使电机有异常响声，不同故障的响声位置及高低和音别不同，单相运转时，整个电机发出有规律忽强忽弱的“嗡嗡”声；而轴承损坏时，会在轴承附近，发出伴随着“咯噔-咯噔”的“嗡嗡”声；而联轴器轴心不正时，或电机轻微扫膛，整个电机发出极高的“嗡嗡”声，并不时伴随着尖锐刺耳的声音。

板链电动葫芦的故障诊断与修复技术研究电动葫芦是一种常见的起重工具，广泛应用于工业生产中。

板链电动葫芦作为其中一种常见类型，也经常遇到各种故障。

本文将对板链电动葫芦的故障诊断与修复技术展开研究，以帮助用户更好地了解和解决电动葫芦故障问题。

一、板链电动葫芦故障现象及原因分析1. 电动葫芦无法正常启动可能原因：(1)电源故障：检查电源是否正常供电，电源开关是否打开；(2)控制电路故障：检查控制电路是否受损，如按钮开关是否失灵；(3)电动机故障：检查电动机是否损坏，如断线、短路等。

2. 电动葫芦运行速度异常可能原因：(1)电动葫芦电压不稳定：检查供电电压是否过高或过低；(2)电动机负载过大：检查负载是否超过电动机承载能力；(3)传动装置故障：检查传动装置是否出现磨损或松动。

3. 电动葫芦制动不灵可能原因：(1)制动器故障：检查制动器是否没有获得充分激活或片剂磨损；(2)制动器螺栓松动：检查制动器螺栓是否松动，造成制动力不足。

4. 电动葫芦噪音大可能原因：(1)传动装置松动：检查传动装置连接是否紧固；(2)齿轮磨损：检查齿轮是否磨损，及时更换；(3)轴承失效：检查轴承是否失效，需要及时维修或更换。

二、板链电动葫芦故障的修复技术1. 故障诊断在修复板链电动葫芦故障之前，首先需要进行准确的故障诊断。

诊断步骤如下：(1)观察：仔细观察电动葫芦的运行状态、声音和振动情况，以发现明显异常；(2)检查电源：检查电源的供电情况，观察电源开关是否打开，检查电压是否稳定；(3)检查电路：检查电动葫芦的电气线路，如控制电路是否受损，按钮开关是否正常；(4)检查机械部件：检查传动装置、制动器、电动机等机械部件是否有松动、磨损等；(5)测试电动机：使用万用表或其他电器测试仪器对电动机进行测试，判断其是否正常工作。

2. 故障修复根据故障诊断的结果，进行相应的修复操作。

(1)维修电源：如果发现电源故障，及时修复或更换电源；(2)修复控制电路：如果控制电路受损，可以根据电动葫芦的电气原理图进行修复或更换部件；(3)更换电动机：如果电动机损坏，需要及时更换新的电动机，并连接好电气线路；(4)调整传动装置：如果传动装置松动或磨损，需要根据实际情况进行连接紧固或更换零部件；(5)维修制动器：如果制动器不灵，需要修复制动器或更换制动器片剂；(6)润滑齿轮：如果齿轮磨损或产生噪音，可以进行润滑处理，或及时更换新的齿轮；(7)更换轴承：如果轴承失效，需要更换轴承，并进行轴承安装和润滑。

电动葫芦故障原因分析及处理近年来，安装使用电动葫芦数量不断增加，在生产中，葫芦发生故障次数也日渐增多，这不仅影响了生产的正常运行，严重时将引发重大事故，怎样减少或避免事故发生，搞好电动葫芦的安全运行，及时准确处理运行中出现的各种故障，已成为生产中的重要一环。

下面结合公司安装维修经验，对电动葫芦一些常见故障的原因进行具体分析。

1、按起动开关后电动葫芦不工作主要是因葫芦没接通额定工作电压，而无法工作，一般有3 种情况：（1）供电系统是否对电动葫芦电源送电，一般用试电笔测试，如没送电，等送电后再工作；（2）葫芦主、控回路的电器损坏、线路断开或接触不良，也会使葫芦电机无法通电，出现这种情况，需检修主、控回路，检修时，为了防止主、控回路送给三相电机的电源缺相而烧毁电机，或葫芦电机突然得电运转，产生危害，一定要将葫芦电机从电源线路上断开，只给主、控回路送电，然后点动起动和停止开关，检查分析控制电器及线路的工作情况，对有问题的电器或线路进行修复或更换，当确认主、控回路无故障，方可重新试车；（3）葫芦电机端电压比额定电压低10%以上，电机起动转矩过小，使葫芦起吊不动货物，而无法工作，检查时，用万用表或电压表等测量电机输入端电压，确因电压过低，使电机无法起动时，需等系统电压恢复正常后再使用电动葫芦。

有时，葫芦电机的电压正常，而葫芦就是不工作，这需考虑其他原因，例如：电机被烧毁，检修时需更换电机；葫芦长期不用，保养不善等原因使制动轮与端盖锈死，起动时制动轮脱不开，电机只发出“哼”的响声，转动不起来，葫芦不能工作。

这时，应卸下制动轮，清洗锈蚀表面，然后重新试车；电机严重扫膛，也会使电机不转动，发现这种情况，应停止使用，必须进行大修或更换电机，以保证葫芦正常工作。

另外，生产中严禁超载使用电动葫芦，当货物过度超载，葫芦吊不动货物，电机仅发出“哼”的响声，而不运转，严重时会烧毁电机，甚至引发事故，这时应立即停机，减轻货物，使葫芦在额定功率下工作。

电动葫芦常见故障的诊断及排除韩健发布时间：2021-07-29T09:00:43.600Z 来源：《基层建设》2021年第14期作者：韩健[导读] 随着经济的不断发展，科学技术水平不断提升，人们逐渐开始使用机器来代替人力劳动。

南水北调东线江苏水源公司洪泽站管理所江苏淮安 223100摘要：随着经济的不断发展，科学技术水平不断提升，人们逐渐开始使用机器来代替人力劳动。

电动葫芦作为代替人力工作的高效设备，其在吊车、天车机械运转、工矿企业、码头、仓库等地都有着广泛应用，引进电葫芦设备，能在很大程度上提高企业的工作效率。

但是目前电动葫芦设备的使用功能还不够完善，其在使用中还受到了许多的限制，企业如若不及时发现和完善电动葫芦存在的问题，势必会给企业带来很大的经济损失。

本文仅针对电动葫芦常见故障进行分析，并对此提出相应的解决措施，望对相关部门能够提供有利帮助。

关键词：电动葫芦；常见故障；排除方法引言：电动葫芦设备在我国的工业企业中十分重要，属于轻小型重力设备，。

由于电动葫芦其体型较为灵活小巧，而且形式多种多样、操作较为简便，而且维修方式比较简单，所以对于企业来说，将电动葫芦融入企业建设中，能够在很大程度上提高企业的工作效率并且还能够降低企业的人工成本。

一、电动葫芦的类别一般来说，电动葫芦的类型可以分为MD、CD、AS型的运转系统。

而常见的由电动葫芦构成的起重机、电动式悬挂起重机、电动葫芦定柱式悬挂起重机、葫芦门式悬挂起重机、轻电动葫芦双悬梁起重机以及环链式轨道起重机等。

目前我国企业中常用的电葫芦起重机为电动悬挂起重机以及电动葫芦定柱式悬挂起重机，一般这类起重机一般采用的都是地面操作的形式来进行运转。

1.AS型钢丝电葫芦AS型钢丝电葫芦又分为AS2、AS3、AS4、AS5、AS6五种钢丝起重器。

这五种电动葫芦主要适用于重力为一吨到五十吨之内，其适用的高度和速度分别为120分钟之内和每分钟24米，其运转的工作级别为M3到M6之间，而AS型钢丝电动葫芦的保护机制为IP54。

单相微型电动葫芦的故障诊断和维修方法引言：单相微型电动葫芦是一种常用于工业、仓库及建筑运输领域的装卸设备。

然而，在长时间的使用过程中，这些设备可能会出现各种故障，影响其正常工作。

本文将介绍单相微型电动葫芦可能出现的故障，并提供相应的诊断和维修方法，以帮助用户更好地解决问题。

一、电动葫芦无法启动当电动葫芦无法启动时，首先应检查以下几个方面的问题：1. 电源连接是否正常：检查电源插头是否插紧，电源线是否存在破损，确保电源供应正常。

2. 电动葫芦开关是否打开：检查电动葫芦的开关是否处于关闭状态，如有需要，尝试打开开关重新启动。

3. 电动葫芦继电器是否失效：使用万用表测试继电器，如果继电器故障，需更换继电器。

4. 电动葫芦电机是否损坏：使用万用表测试电机，确认电机故障后，需要更换电机。

二、电动葫芦运行时产生异常噪音当电动葫芦在运行过程中产生异常噪音时，有以下几种可能的原因：1. 齿轮磨损：检查电动葫芦的传动齿轮是否磨损，如有需要，更换齿轮。

2. 轴承故障：检查轴承是否损坏，如果发现故障，需更换轴承。

3. 马达故障：检查电动葫芦的马达是否正常工作，如有需要，更换马达。

4. 链条松动：检查链条的紧固件是否松动，如发现松动，需紧固链条。

三、电动葫芦运行不稳定当电动葫芦运行不稳定时，可能存在以下问题：1. 电源电压不稳定：检查电源电压是否正常，如电压过高或过低，需采取相应措施保证电源电压稳定。

2. 电动葫芦绳张紧度不一致：检查电动葫芦绳索的张紧度是否一致，如发现不一致，需调整绳索张紧度。

3. 传动装置不平衡：检查电动葫芦的传动装置是否平衡，如发现不平衡，需重新调整。

4. 限位开关故障：检查电动葫芦的限位开关是否失效，如需要，更换限位开关。

四、电动葫芦下降速度过慢当电动葫芦下降速度过慢时，可能存在以下问题：1. 液压泵故障：检查电动葫芦的液压泵是否损坏，如有需要，更换液压泵。

2. 液压阀门故障：检查液压阀门是否正常工作，如发现故障，需更换阀门。

电动葫芦吊工作原理
电动葫芦吊是一种常用于工业生产和建筑施工等领域的起重装备。

其工作原理主要是利用电动机驱动，通过齿轮传动和钢丝绳卷筒机构实现起重物体的升降。

具体工作原理如下：电动葫芦吊的电动机通过电源供电，驱动齿轮传动系统。

电动机通常采用交流电动机或直流电动机，可以根据具体需求选择。

驱动齿轮传动系统的作用是将电动机的旋转运动转化为起重绳轮的旋转运动。

在齿轮传动系统中，通常有一对相互咬合的齿轮。

其中一个齿轮固定在电动机轴上，另一个齿轮则固定在起重绳轮轴上。

当电动机旋转时，通过这对齿轮的咬合传递动力，使起重绳轮也开始旋转。

起重绳轮上绕着一根或多根钢丝绳，钢丝绳的一端固定在起重绳轮上，另一端则悬挂着起重物体。

当起重绳轮开始旋转时，钢丝绳会受力并开始缠绕或释放。

当钢丝绳缠绕时，起重物体会被升起；当钢丝绳释放时，起重物体会被下降。

在工作过程中，电动葫芦吊通常配备有控制系统，包括控制器和开关等。

控制系统可以实现对电动葫芦吊的启停、升降速度和方向等进行控制，提高操作的方便性和安全性。

总之，电动葫芦吊的工作原理主要是通过电动机驱动齿轮传动系统，使起重绳轮旋转，进而实现起重物体的升降。

控制系统可以对其进行灵活控制，满足不同工作需求。

环链电动葫芦的电气系统故障诊断与维修技术环链电动葫芦（以下简称葫芦）是一种常用的起重设备，广泛应用于工业、建筑等领域。

葫芦的电气系统是其正常运行的重要组成部分，但在长时间的使用中，可能会出现各种故障。

本文将围绕环链电动葫芦的电气系统故障诊断与维修技术展开介绍与分析。

首先，我们来了解一下环链电动葫芦的电气系统组成。

环链电动葫芦的电气系统主要包括电机、控制器、电源和控制按钮等组件。

电机是驱动葫芦起重的关键部件，控制器则负责控制电机的运行和停止。

电源为整个电气系统提供电能，而控制按钮则用于操作葫芦的上升、下降等动作。

常见的环链电动葫芦的电气系统故障包括电机无法启动、电机启动后没有动力输出、控制器失灵、电源供电不稳定等。

下面，将分别针对这些故障进行诊断与维修技术的介绍。

首先是电机无法启动的故障。

若电机无法启动，首先需要检查电源是否正常供电，并检查电源线是否接触良好。

若电源正常，可以通过检查电机的接线是否正常以及电机回路中是否存在断路或短路等情况，进一步确定故障原因。

如果出现断路或短路，需要修复或更换相关部件，确保电机正常运行。

其次是电机启动后没有动力输出的故障。

这种情况可能是由于电机的绕组损坏或接线松动等原因造成的。

在诊断时，可以通过检查电机的绕组是否正常以及接线是否松动来判断。

若出现绕组损坏或接线松动，需要进行修复或更换相应的部件。

控制器失灵是另一种常见的故障。

如果葫芦无法通过控制按钮进行正常操作，首先可以检查控制按钮和控制器之间的连接是否正常，确保信号的正常传输。

若连接正常，还需要进一步检查控制器内部电路是否存在损坏或故障。

在诊断时，可以通过仪器检测以及观察控制器的指示灯或显示屏来判断故障原因。

如果发现电路损坏或故障，需要修复或更换相关部件。

最后是电源供电不稳定的故障。

如果葫芦在使用过程中出现电源供电不稳定的情况，可能会导致电机运行异常或控制器失灵。

在诊断时，可以通过使用电压表或电流表来检测电源的电压或电流是否稳定。
