电动葫芦电气控制线路

  • 格式：ppt
  • 大小：951.50 KB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

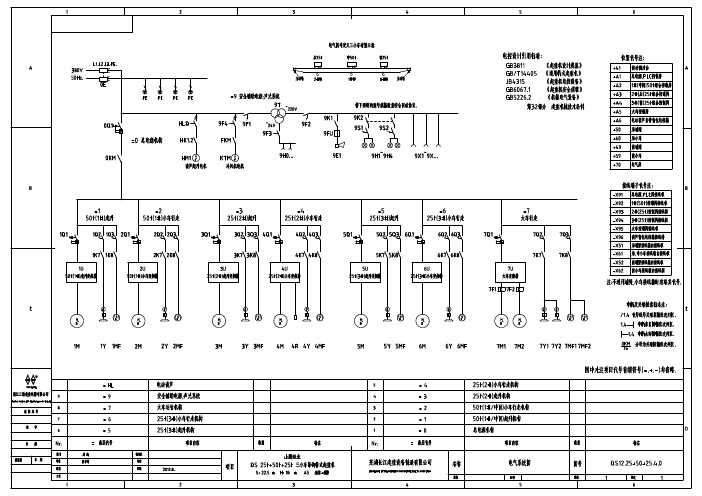

3小车加电动葫芦桥式起重机 遥控 地操 电气图

3小车加电动葫芦桥式起重机 遥控 地操 电气图

20 UV 开关电源 S8JC-15024 119 ZL1.ZL2 单相滤波器 SH440-10 218 0T2 控制变压器 BK1000-220/220 117 0T1 控制变压器 BK1000-380/220 116 0KM.0KM’ 总接触器 LC1D170 M7C 2 +LADN20C15 FKM 工业空调接触器 LC1D25 M7C 114 9K1.9K2 接触器 LC1D09 M7C 213 0K01~7K02.0KA0小型继电器 RXM2LB2P7+RXZE1M2C 22 +RXZ41012 0KV 相序继电器 TOBE-TVR2000 1 31 -X91接线排 JF5-2.5 180 11 1FU~3FU 熔断器 RT28N-32X/3P 10 1 30 -X91铜母排 TMY-40*4 (0.33米*3) 1米 10 FU3 熔断器 RT28N-32X/2P 10 1 29 0S3急停按钮 XB2S542C 1 装电气房门上并标志 9 FU2 熔断器 RT28N-32X/2P 10 1 28 9X01模块化插座 AC30-2插~24V 1 装屏下部并标志 8 HLQ 电动葫芦用断路器 DZ47-60/3P C50 1 27 9X1模块化插座 AC30-3插/2插~220V 1/1 装屏下部并标志 7 9S1.9S2 小型断路器 DZ47-60/1P C20 2 26笔记本托架 按工艺图制作 1 6 9F4 小型断路器 DZ47-60/4P C25 1 25 HL频闪蜂鸣器 AD16-22SM/r ~220V 1 装屏上并标志 5 9F2.9F3 小型断路器 DZ47-60/1P C10 2 24 SAB转换开关 LW5-16A0321/2 鱼状旋钮 1 装屏上并标志 4 9F1 小型断路器 DZ47-60/2P C40 1 23 UR1~UR4电涌保护器 NU6-III 275V 复合型 4 3 Q01~Q04 小型断路器 DZ47-60/2P C10 4 22 PLC扩展单元 6ES7 288-2DR32-0AA0 4 2 0F1.0F2 小型断路器 DZ47-60/2P C10 2 21 PLCCPU 单元 6ES7 288-1SR60-0AA0 1 西门子 1 0Q1 总断路器 NM1-400S/3300 400A 1 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注+A1 总电源,PLC 控制屏 设计周 峰 标准 审查陈中革 审定 工艺 日期 2013.3. 名 称电气设备(元件)明细表 图 号 QS 12.25+50+25.4.2 浙江三港起重电器有限公司项 目 山鹰纸业 QS 25t+50t+25t 三小车吊钩桥式起重机S: 22.5 m H: 18 m A5 地操+遥控 芜湖长江起重设备制造有限公司 质量 比例 张数 4 张次 117 -X93接线排 JH1-24A 50 挡板,标记条 17 -X92 接线排 JH1-24A 50 挡板,标记条 16 -X93接线排 JH1-41A 4 挡板,标记条 16 -X92 接线排 JH1-57A 4 挡板,标记条 15 -X93接线排 JH1-76A 3 挡板,标记条 15 -X92 接线排 JH1-125A 3 挡板,标记条 14 -X93接线排 JH1-100A 3 挡板,标记条 14 -X92 接线排 JH1-150A 3 挡板,标记条 13 9X03模块化插座 AC30-2插~24V 1 装屏下部并标志 13 9X02 模块化插座 AC30-2插~24V 1 装屏下部并标志 12 9X3模块化插座 AC30-3插/2插~220V 1/1 装屏下部并标志 12 9X2 模块化插座 AC30-3插/2插~220V 1/1 装屏下部并标志 11 4U25t 小车变频器 AB4A0023 (HD:7.5KW) 1 11 2U 50t 小车变频器 AB4A0031 (HD:11KW) 1 10 3UB1.3UB2制动单元 CDBR-4030B 2 10 1UB1.1UB2 制动单元 CDBR-4045B 2 9 3U25t 起升变频器 AB4A0139 (HD:55KW) 1 +PG-B3 9 1U 50t 起升变频器 AB4A0208 (HD:90KW) 1 +PG-B3 8 4K7.4K8接触器 LC1D09 M7C 2 8 2K7.2K8 接触器 LC1D09 M7C 2 7 3K7.3K8接触器 LC1D09 M7C 2 7 1K7.1K8 接触器 LC1D09 M7C 2 6 4KA1~4KA5小型继电器 RXM2LB2P7+RXZE1M2C 5 +RXZ410 6 2KA1~2KA5 小型继电器 RXM2LB2P7+RXZE1M2C 5 +RXZ410 5 3KA1~3KA6小型继电器 RXM2LB2P7+RXZE1M2C 6 +RXZ410 5 1KA1~1KA6 小型继电器 RXM2LB2P7+RXZE1M2C 6 +RXZ410 4 4Q2.4Q3小型断路器 DZ47-60/4P C10 2 4 2Q2.2Q3 小型断路器 DZ47-60/4P C10 2 3 3Q2.3Q3小型断路器 DZ47-60/4P C10 2 3 1Q2.1Q3 小型断路器 DZ47-60/4P C10 2 2 4Q1断路器 NM1-63S/3300 20A 1 2 2Q1 断路器 NM1-63S/3300 25A 1 1 3Q1断路器 NM1-100S/3300 100A 1 1 1Q1 断路器 NM1-225S/3300 160A 1 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注+A3 (2#/后)25t 起升,小车控制屏+A2 (1#/中间)50t 起升,小车控制屏 设计周 峰 标准 审查陈中革 审定 工艺 日期 2013.3. 名 称电气设备(元件)明细表 图 号 QS 12.25+50+25.4.2 浙江三港起重电器有限公司项 目 山鹰纸业 QS 25t+50t+25t 三小车吊钩桥式起重机S: 22.5 m H: 18 m A5 地操+遥控 芜湖长江起重设备制造有限公司 质量 比例 张数 4 张次 217 -X94 接线排 JH1-24A 50 挡板,标记条16 -X94 接线排 JH1-41A 4 挡板,标记条15 -X94 接线排 JH1-76A 3 挡板,标记条14 -X94 接线排 JH1-100A 3 挡板,标记条13 9X04 模块化插座 AC30-2插~24V 1 装屏下部并标志12 9X4 模块化插座 AC30-3插/2插~220V 1/1 装屏下部并标志 11 -X95接线排 JH1-24A 40 挡板,标记条 11 6U 25t 小车变频器 AB4A0023 (HD:7.5KW) 1 10 -X95接线排 JH1-41A 8 挡板,标记条 10 5UB1.5UB2 制动单元 CDBR-4030B 2 9 -X95接线排 JH1-76A 3 挡板,标记条 9 5U 25t 起升变频器 AB4A0139 (HD:55KW) 1 +PG-B3 8 9X05模块化插座 AC30-2插~24V 1 装屏下部并标志 8 6K7.6K8 接触器 LC1D09 M7C 2 7 9X5模块化插座 AC30-3插/2插~220V 1/1 装屏下部并标志 7 5K7.5K8 接触器 LC1D09 M7C 2 6 7U大车变频器 AB4A0072 (HD:30KW) 1 6 6KA1~6KA5 小型继电器 RXM2LB2P7+RXZE1M2C 5 +RXZ410 5 7F1.7F2热继电器 3UA59402D 2 西门子 5 5KA1~5KA6 小型继电器 RXM2LB2P7+RXZE1M2C 6 +RXZ410 4 7K7.7K8接触器 LC1D09 M7C 2 4 6Q2.6Q3 小型断路器 DZ47-60/4P C10 2 3 7KA1~7KA6小型继电器 RXM2LB2P7+RXZE1M2C 6 +RXZ410 3 5Q2.5Q3 小型断路器 DZ47-60/4P C10 2 2 7Q2.7Q3小型断路器 DZ47-60/4P C10 2 2 5Q1 断路器 NM1-63S/3300 20A 1 1 7Q1断路器 NM1-100S/3300 100A 1 1 5Q1 断路器 NM1-100S/3300 100A 1 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注+A5 大车控制屏+A4 (3#/前) 25t 起升,小车控制屏 设计周 峰 标准 审查陈中革 审定 工艺 日期 2013.3. 名 称电气设备(元件)明细表 图 号 QS 12.25+50+25.4.2 浙江三港起重电器有限公司项 目 山鹰纸业 QS 25t+50t+25t 三小车吊钩桥式起重机S: 22.5 m H: 18 m A5 地操+遥控 芜湖长江起重设备制造有限公司 质量 比例 张数 4 张次 320 S91~S92 门限位器 YBLX-ME/8108 2 型号选用;整机厂自备19 7S1.7S2 大车限位器 LX33-11 2 型号选用;整机厂自备18 2S1~6S2 小车限位器 LX33-11 6 型号选用;整机厂自备电动葫芦遥控器 F21-E1B 1 整机厂自备 17 1S1.3S1.5S1 升降限位器 QGX-B 3 整机厂自备电动葫芦 CD5t +背包电控箱 1 整机厂自备 16 F70 超载限制器 QCX-25t+50t+25t 1 整机厂自备15 A00 遥控器 FST524 M4 1 HBC 定制;整机厂自备工业空调 室内机尺寸 宽595*厚280*高1200 14 X51.X52 端梁接线箱 450*450*200 2 ☆ 箱两旁侧装电缆固定头13 9T 隔离变压器 JMB5KVA-380/220.24=500 1 ☆ 接线箱用尼龙电缆固定头 PG11 16 ☆ 每箱装8 12 A0 手电门 (旋钮为常开触点) PLB14K/F1 (其中需3个二位旋钮) 1 ☆ 起+停+6双速钮+3旋钮 +3单速钮) 接线箱用尼龙电缆固定头 PG16 4 ☆ 每箱装2 11 7R 大车制动电阻 ZX25-20Ω/1HX [≥5.6KW] 1 整机厂自备;(1标箱) 接线箱用尼龙电缆固定头 PG21 4 ☆ 每箱装2 10 4R.6R 25t 小车制动电阻 ZX25-100Ω/1HX (1标箱) 2 整机厂自备;装电气房 接线箱用尼龙电缆固定头 PG29 8 ☆ 每箱装4 9 2R 50t 小车制动电阻 ZX25-75Ω/1HX (1标箱) 1 整机厂自备;装电气房 接线箱用尼龙电缆固定头 PG42 4 ☆ 每箱装2 8 3R1/2~5R1/2 25t 起升制动电阻 ZX25-20Ω/2HX (2标箱) 4 整机厂自备;装电气房7 1R2 50t 起升制动2#电阻 ZX25-13.6Ω/2HX (2标箱) 1 整机厂自备;装电气房 电气房用尼龙电缆固定头 PG11 26 ☆ 电气房两侧各装13 6 1R1 50t 起升制动1#电阻 ZX25-13.6Ω/3HX (3标箱) 1 整机厂自备;装电气房 电气房用尼龙电缆固定头 PG16 3 ☆ 电气房两侧各装1/2 5 7M1~7M2 大车1#~2#电机 YZB 180L-8/11KW 2 S3;JC=40% 电气房用尼龙电缆固定头 PG21 8 ☆ 电气房两侧各装4 4 4M.6M 25t 小车电机 YZB 160M1-6/5.5KW 2 S3;JC=40% 电气房用尼龙电缆固定头 PG29 2 ☆ 电气房两侧各装1 3 2M 50小车电机 YZB 160M2-6/7.5KW 1 S3;JC=40% 电气房用尼龙电缆固定头 PG42 1 ☆ 装在进电电源侧 2 3M.5M 25t 起升电机 YZB 250M-8/37KW 2 S3;JC=40% 电气房用尼龙电缆固定头(京红) PG63 2 ☆ 装在进电电源侧 1 1M 50t 起升电机 YZB 315S-10/55KW 1 S3;JC=40% 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注部分) 其它电气设备(元件)部分) 其它电气设备(元件) 设计周 峰 标准 审查陈中革 审定 工艺 日期 2013.3. 名 称电气设备(元件)明细表 图 号 QS 12.25+50+25.4.2 浙江三港起重电器有限公司项 目 山鹰纸业 QS 25t+50t+25t 三小车吊钩桥式起重机S: 22.5 m H: 18 m A5 地操+遥控 芜湖长江起重设备制造有限公司 质量 比例 张数 4 张次 4。

二个电动机的电动葫芦电气控制图

二个电动机的电动葫芦电气控制图

二个电动机的电动葫芦电气控制图第一，控制回路没有接地和短路保护。

第二，在电动葫芦的上下控制中，仅仅依靠控制回路的限位保护好象还不完善，当限位保护的接点发生粘连时，保护就很难起作用了。

建议在葫芦的上下控制的一次回路中在串进一种限位保护，直接就可以断开它(上下)的一次回路。

第三，如果大车的行走距离较远，或者是电机功率较大，还是建议加入热继电器。

1起重电动葫芦使用接触碰撞式行程开关目前，水泥企业电动葫芦多用于包装段吊装大袋成品水泥和设备动力部门吊装相关机械设备。

基本电路见图1所示。

实际使用中我们发现接触式行程开关存在响应速度低、精度差及寿命短等缺陷，需要经常停机更换，给生产带来很多不便。

其损坏的原因归纳起来大致有以下几点：1．1开关密封性差行程动作使得开关无法做到完全密封，撞杆与壳体之间配合缝隙容易进入粉尘使磨损加剧。

特别是在高粉尘环境下。

粉尘会进入开关内部，使开关触点接触不良或卡死。

还有在高湿度(雨天、雾天)和酸碱(酸碱盐气雾)环境下容易造成触点腐蚀或短路。

1．2冲击损伤每一次机械碰撞都将使行程开关承受一次冲击，动作的频繁将会损伤其机械部件，行程开关灵敏度变得越来越差。

1．3温升变形高温环境下，行程开关内部绝缘材料较易变形，变质，由于动、静触点间距离较近，导电材料变形引起触点误动作，安全性能差。

图1电动葫芦基本原理图注意事项：(1)新安装的电动葫芦接三相电源必须严格核对相序，确保是正相序方可合上空气开关。

(2)使用中，当某一功能失效后，使用或维修人员严禁将供电电源接反相来应急操作。

（3)当更换提升／下放或前移／后移电动机后需调换转向时，必须在接触器下方调换电动机电缆中任意两相，或者在电动机接线盒内调相，否则限位开关失去限位保护。

从电动葫芦基本原理图可看出，改变供电相序后，控制回路的KMl变为下放，KM2变为提升，KM3变为后移。

KM4变为前移。

假如这时按下SB2按钮，KM2得电吸合，电动葫芦开始提升，到限位位置后行程开关SQl动作，但此时断开的是下放回路(KMl回路)，而非提升回路(KM2回路)，这种结果直接导致提升铁索拉断威胁设备及人身安全事故。

电动葫芦电气控制原理ppt课件

电动葫芦电气控制原理ppt课件
KM4实现对小车电机M2的正反转控制，两电动机的正 反转均采用按钮－接触器联锁。SB1、SB2、SB3、 SB4均为点动控制按钮，SQ1为提升限位行程开关， SQ2、SQ3为小车横向移动极限行程开关。YB为制动 电磁铁，当KM1或KM2得电时，YB得电吸合，松开制 动，吊钩可以升降；当KM1和KM2失电时，YB失电， 靠弹簧力将吊钩制动，吊钩不可以升降。
? 8．起吊物件的下面不得有人。 ? 9．起吊物体、吊钩在摇摆状态下不能起吊。 ? 10．请将葫芦移动到物体正上方再起吊，不得斜吊。 ? 11．限位器不允许当作行程开关反复使用。 ? 12．不得起吊与地面相连的物体。 ? 13．请不要过度点动操作。 ? 14．不要用手电门线前拉其它物体。 ? 15．在维修检查前一定要切断电源。 ? 16．维修检查工作一定要在空载状态下进行。 ? 17．使用前请确认楔块是否安装牢固可靠。
或更换零件。
二、电动葫芦电气检修
? 1. 不能提升重物 ? （1）检查电源熔丝是否烧断，如果断一相，则电动机单相起动，
起动转矩为零，起重配件电动机能转动，应更换足够的熔丝。 ? （2）交流接触器触头接触不良造成线路不能接通，应用砂纸将接
触器触头斑痕平，同时也要检查铁心吸合及断开情况，有无卡现象， 必要时更换接触器。 ? （3）电网电压过低，起动转矩与电压平方成正比，加速转矩克服 不了负载力矩，达不到运行转速，应适当提高电网电压。 ? （4）定子绕组相间短路、接地或断路 ，根据相应情况检修。 ? （5）负载过大或传动机械有故障，一般电动葫芦匹配电动机功率 是合理的，起吊重物不能过载。倘若出现电动葫芦不能转动，先卸 掉载荷，如电动机能正常起动，说明减速箱等传动机构有故障，应 检查拖动机构，清除故障。
一、电动葫芦使用维护
? 6．不允许同时按下两个使电动葫芦按相反方向运动的 手电门按钮。

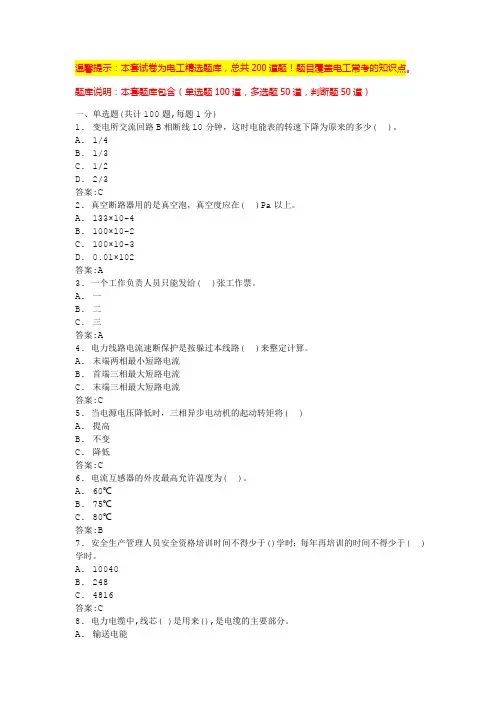

高压电工考试题库2024(题库大全)

高压电工考试题库2024(题库大全)

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.变电所交流回路B相断线10分钟，这时电能表的转速下降为原来的多少( )。

A.1/4B.1/3C.1/2D.2/3答案:C2. 真空断路器用的是真空泡，真空度应在( )Pa以上。

A.133×10-4B.100×10-2C.100×10-3D.0.01×102答案:A3. 一个工作负责人员只能发给( )张工作票。

A.一B.二C.三答案:A4. 电力线路电流速断保护是按躲过本线路( )来整定计算。

A.末端两相最小短路电流B.首端三相最大短路电流C.末端三相最大短路电流答案:C5. 当电源电压降低时，三相异步电动机的起动转矩将( )A.提高B.不变C.降低答案:C6. 电流互感器的外皮最高允许温度为( )。

A.60℃B.75℃C.80℃答案:B7. 安全生产管理人员安全资格培训时间不得少于()学时；每年再培训的时间不得少于( )学时。

A.10040B.248C.4816答案:C8. 电力电缆中,线芯( )是用来(),是电缆的主要部分。

A.输送电能B.使导线与外面绝缘C.输送电压答案:A9. 电力线路工作人员因故间断电气工作连续( )个月以上者，应重新学习《电业安全工作规程》，并经考试合格后，方能恢复工作。

A. 3B. 6C.12答案:A10. 导线的弧垂主要是由于导线存在着( )所形成的。

A.应力B.电晕C.拉力D.荷重答案:D11. 电动葫芦的电气控制线路是一种( )线路。

A.点动控制B.自锁控制C.联锁的正反转控制D.点动双重联锁的控制答案:C12. ( )可以将电力系统的一次大电流按一定的变比变换成二次较小电流,供给测量表计和继电器。

A.电流互感器B.电压互感器C.继电器答案:A13. 三相四线制中，中线的作用是( )。

机床的几种控制线路

机床的几种控制线路

机床的几种控制线路一、点动控制线路如图5—8所示是接触器点动控制线路。

这种控制线路的特点是按下按钮，电动机就转动，松开按钮，电动机就停转，所以叫做点动控制线路。

电动葫芦的起重电动机控制，车床拖板箱快速移动的电动机控制等，都采用点动控制线路。

部分，一是由三相电源L1，L2和L3经熔断器FU1和接触器的三对主触头KM到三相异步电动机电路，是动力电路又称主电路。

二是由熔断器FU2、按钮SB和接触器线圈KM组成的控制电路，又称辅助电路。

该线路的工作原理如下：1．准备使用时先合上开关S。

2．启动与运行按下SB→线圈KM得电→三对主触头KM闭合(电源与负载接通)→电动机M启动、运行。

3．停止松开SB→线圈KM失电→三对主触头KM断开(电源与负载断开)→电动机M停转。

二、看懂机床控制线路的基本要领为了便于掌握机床控制线路，下面介绍一些识图的基本要求。

1．电气原理图用以表达机床控制线路工作原理的是电气原理图。

电气原理图是根据电气作用原理用展开法绘制的，不考虑电气设备和电气元件的实际结构及安装情况，只作研究电气原理与分析故障用。

它能清楚地指出电流的路径、控制电器与用电器的相互关系和线路的工作原理。

所谓展开法，就是把某个电气设备的一条或数条电路按水平或垂直位置画出，按照电路的先后工作顺序一一排列起来，然后接到电源上。

一般将主电路画在图样左边或上部，把控制电路画在图样的右边或下部。

这种画法可把同一电气的部件分开，分别画在主电路和控制电路的相应部位，但要用同一符号表示。

如图5—8所示，接触器的主触头在主电路中，而接触器的线圈在控制电路中，但是都用KM符号表示，说明它们是同一电气的部件。

这样使得主电路与控制电路容易区别，便于单独对主电路与控制电路的各自工作过程，及它们的相互联系进行分析。

各电气触头的位置是电路没有通电或电气未受外力的常态位置，分析控制线路工作时应从触头的常态位置进行。

2．看图的基本原则看图时，先分析主电路，然后研究控制电路，以及控制电路对主电路的控制作用。

电工课题

电工课题

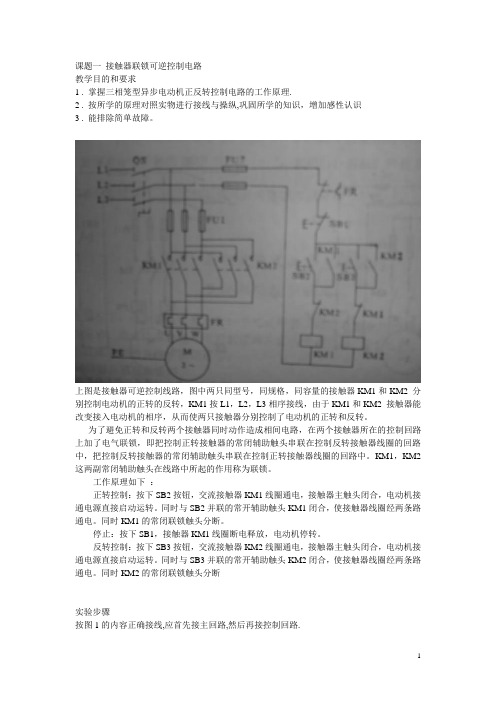

课题一接触器联锁可逆控制电路教学目的和要求1 . 掌握三相笼型异步电动机正反转控制电路的工作原理.2 . 按所学的原理对照实物进行接线与操纵,巩固所学的知识，增加感性认识3 . 能排除简单故障。

上图是接触器可逆控制线路，图中两只同型号，同规格，同容量的接触器KM1和KM2 分别控制电动机的正转的反转，KM1按L1，L2，L3相序接线，由于KM1和KM2 接触器能改变接入电动机的相序，从而使两只接触器分别控制了电动机的正转和反转。

为了避免正转和反转两个接触器同时动作造成相间电路，在两个接触器所在的控制回路上加了电气联锁，即把控制正转接触器的常闭辅助触头串联在控制反转接触器线圈的回路中，把控制反转接触器的常闭辅助触头串联在控制正转接触器线圈的回路中。

KM1，KM2这两副常闭辅助触头在线路中所起的作用称为联锁。

工作原理如下：正转控制：按下SB2按钮，交流接触器KM1线圈通电，接触器主触头闭合，电动机接通电源直接启动运转。

同时与SB2并联的常开辅助触头KM1闭合，使接触器线圈经两条路通电。

同时KM1的常闭联锁触头分断。

停止：按下SB1，接触器KM1线圈断电释放，电动机停转。

反转控制：按下SB3按钮，交流接触器KM2线圈通电，接触器主触头闭合，电动机接通电源直接启动运转。

同时与SB3并联的常开辅助触头KM2闭合，使接触器线圈经两条路通电。

同时KM2的常闭联锁触头分断实验步骤按图1的内容正确接线,应首先接主回路,然后再接控制回路.(1) 合上电源开关QS;(2) 按下按钮SB2, 观察并记录.(3) 按下按钮SB3, 观察并记录.(4) 按下按钮SB1, 观察并记录.(5) 断开电源开关QS, 在KM1的自锁辅助触头中插入一纸片,合上开关QS后,再按下按钮SB2,观察并记录.(6) 断开电源开关QS, 抽出KM1中的纸片,再合上QS, 按下按钮SB3, 观察并记录.课题二电动葫芦的电气控制线路教学目的和要求1 . 掌握电动葫芦的电气控制线路的工作原理.2 . 对照实物进行接线与操纵3 . 与接触器联锁可逆控制电路的异同4 . 能排除简单故障。

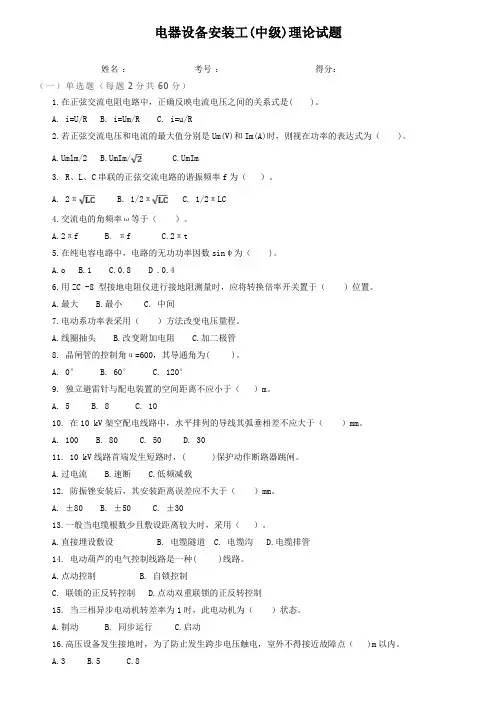

电器设备安装工试题,附答案

电器设备安装工(中级)理论试题姓名：考号：得分：（一）单选题（每题2分共60分）1.在正弦交流电阻电路中，正确反映电流电压之间的关系式是( )。

A. i=U/RB. i=Um/RC. i=u/R2.若正弦交流电压和电流的最大值分别是Um(V)和Im(A)时，则视在功率的表达式为（ )。

A.Umlm/2B.UmIm/C.UmIm3. R、L、C串联的正弦交流电路的谐振频率f为（）。

A. 2πB. 1/2πC. 1/2πLC4.交流电的角频率ω等于（）。

A.2πfB. πfC.2πt5.在纯电容电路中，电路的无功功率因数sinψ为（ )。

A.oB.1C.0.8 D .0.46.用ZC -8 型接地电阻仪进行接地阻测量时，应将转换倍率开关置于（）位置。

A.最大B.最小C. 中间7.电动系功率表采用（）方法改变电压量程。

A.线圈抽头B.改变附加电阻C.加二极管8. 晶闸管的控制角α=600，其导通角为( )。

A. 0°B. 60°C. 120°9. 独立避雷针与配电装置的空间距离不应小于（）m。

A. 5B. 8C. 1010. 在10 kV架空配电线路中，水平排列的导线其弧垂相差不应大于（）mm。

A. 100B. 80C. 50D. 3011. 10 kV线路首端发生短路时，( )保护动作断路器跳闸。

A.过电流B.速断C.低频减载12. 防振锉安装后，其安装距离误差应不大于（）mm。

A. ±80B. ±50C. ±3013.一般当电缆根数少且敷设距离较大时，采用（）。

A.直接埋设敷设B. 电缆隧道C. 电缆沟D.电缆排管14. 电动葫芦的电气控制线路是一种( )线路。

A.点动控制B. 自锁控制C. 联锁的正反转控制D.点动双重联锁的正反转控制15. 当三相异步电动机转差率为1时，此电动机为（）状态。

A.制动B. 同步运行C.启动16.高压设备发生接地时，为了防止发生跨步电压触电，室外不得接近故障点（ )m以内。

工厂电气控制设备第4章


(b) 再生制动状态
(c) 倒拉反接制动状态
图4.9 下放重物时电动机的三种工作状态
第4章 基本电器控制线路
4.3 桥式起重机的控制线路
4.3.1 凸轮控制器控制的小车移行机构控制电路
图4.10 KTl4-25J/1型凸轮控制器控制原理图
第4章 基本电器控制线路
转子电路电阻逐级切除情况
图4.11 转子电路电阻逐级切除情况
③ 对于工业机械的某些要害部位，必须保证 电气设备或机械设备不会出现事故的情况下， 才能使用短接法。
第4章 基本电器控制线路
习题与练习
1．判断题 （1）整个桥式起重机在大车移行机构拖动下，沿车间
长度方向的导轨移动。（ ） （2）起重机标准的通电持续率规定为15%，40%、60%
三种。（ ） （3）负载下放时，根据负载大小，提升电动机既可工
作在电动状态，也可工作在倒拉反接制动状态或再生 发电制动状态。（ ） （4）电磁抱闸是起重机常用的电气制动方法。（ ） （5）PQR10B型主令控制器控制电路中，当控制手柄在 下“1”挡位时，低速下放重物。 （ ）
第4章 基本电器控制线路
习题与练习
2．选择题
（1）空钩或轻载下放时，电动机处于（ ）状态。
第4章 基本电器控制线路
4.3.6 总体控制电路
15/3 t桥式起重机原理图
第4章 基本电器控制线路
15/3 t桥式起重机原理图
第4章 基本电器控制线路
4.4 电气控制线路故障分析与检查
4.4.1 观查法 生产机床和机械设备的故障主要可分为两大类： 一类是有明显的外部特征，例如电动机、变压器、电磁铁线
第4章 基本电器控制线路
4.4.2 通电检查法

电动葫芦电气控制原理



（1）调整电动机轴向移动量 在使用中，轴向移动量将随着制动环的磨损而逐渐加大，如发 现制动后重物下滑量较大，则要检查、调整制动器，电动机在使用 中，如发现制动环磨损使制动力矩过小时，应调整风扇制动轮的相 对位置，调整步骤如下：先将锁紧螺母与风扇制动轮之间的螺钉拆 下，旋紧锁紧螺母位置，最后将螺钉拧紧，一般调整 3次后就要更 换制动环，以保证制动安全。 （2）调整电磁盘式或钳式制动器的制动力矩 调整方法是调整制动调节螺钉以改变动片与静片之间的距离， 但距离不可太大，距离太大则重物在悬空状态中制动行程过大或重 物下滑，距离太小则在提升重物时制动器不能完全松开，而会发出 嗡嗡的响声，导致电磁铁过载引起线圈过热。
二、电动葫芦机械调整

1. 制动装置调整 电动葫芦的机械调整主要是对制动装置的调整，制 动器是保证电动葫芦安全、可靠、正常工作的重要部件。 由于在制动过程电磁铁冲击力大，引起机构振动，在长 期反复碰撞后，可能导致制动机构磨损或松动，以至于 制动失效，所以需要定期对制动机构进行。
二、电动葫芦机械调整
项目9 电动葫芦电气检修
电动葫芦电气操作规程
知识拓展
一、电动葫芦使用维护

1．新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数 次。但在未安装完毕前，切忌通电试转。 2．在正常使用前应进行以额定负荷的125%,起升离地面约100mm， 10min的静负荷试验，并检查是否正常。 3．动负荷试验是以额定负荷重量，作反复升降与左右移动试验， 试验后检查其机械传动部分、电器部分和连接部分是否正常可靠。 4． 在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每 小时额定合闸次数（120次）的情况下使用。 5．安装调试和维护时，必须严格检查限位装置是否灵活可靠，当 吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于 50mm（10t,16t,20t必须大于120mm）。当吊钩降至下极限位置时， 应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。

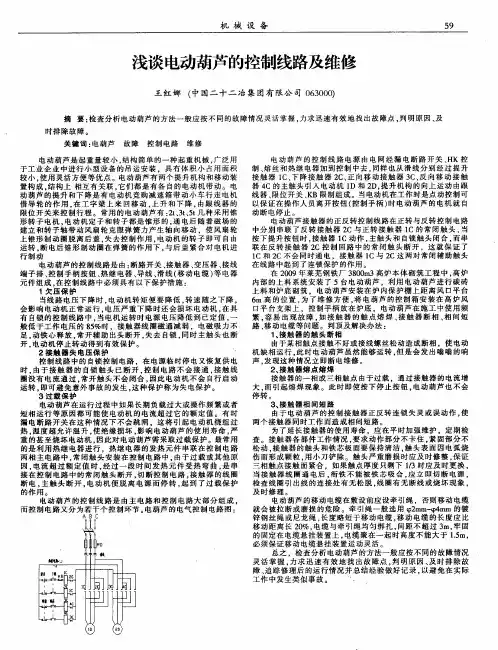

浅谈电动葫芦的控制线路及维修

电 动 葫 芦 的 控 制 线 路 电源 由 电 网经 漏 电断 路 开 关 、 Ｈ Ｋ 控 制、 熔 丝 和热 继 电器 加 到控 制 中 去 ， 同样 也 从 滑 线 分 别 经过 提 升 接触器 １ Ｃ 、 下 降接触器 ２ Ｃ 、 正 向移 动 接 触 器 ３ Ｃ 、 反 向 移 动 接 触 器４ Ｃ的 主 触 头 引 入 电 动 机 １ Ｄ和 ２ Ｄ。 提 升 机 构 的 向 上 运 动 由 跟 线器、 限位开关 、 Ｋ Ｂ限 制 组成 。当 电动 机 在 工作 时是 点 动 控 制 可 以保证在操作人员离开按钮 （ 控制手柄 ） 时 电动 葫 芦 的 电 机 就 自 动 断 电停 止 。 电 动 葫芦 接 触 器 的正 反 转 控 制线 路 在 正 转 与 反 转 控 制 电 路 中 分 别 串联 了反 转 接 触 器 ２ Ｃ与 正 转 接 触 器 １ Ｃ的常闭触头 ， 当 按下提升按钮时 ， 接触器 １ Ｃ动 作 ， 主触 头 和 自锁 触 头 闭 合 ， 而 串 联在反转接 触器 ２ Ｃ 控 制 回路 中 的 常 闭 触 头 断 开 ，这 就 保 证 了 １ Ｃ和 ２ Ｃ不 会 同时 通 电 ，接 触 器 １ Ｃ与 ２ Ｃ这 两 对 常 闭 辅 助 触 头 在 线路 中起 到 了连 锁 保 护 的作 用 。 在２ ０ ０ ９年 莱 芜 钢 铁 厂 ３ ８ ０ ０ ｍ３高炉 本 体 砌 筑 工 程 中 ， 高 炉 内 部 的 上 料 系 统 安 装 了 ５台 电动 葫 芦 ，利 用 电动 葫 芦 进 行 碳 砖 上 料 和 炉 底 砌 筑 ， 电动 葫 芦 安 装 在 炉 内保 护 棚 上 距 离 风 口平 台 ６ ｍ高 的位置 ， 为 了维 修 方 便 。 将 电葫 芦 的 控 制 箱 安 装 在 高 炉 风 口平 台支 架 上 ，控 制 手 柄 放 在 炉 底 ， 电动 葫 芦 在 施 工 中 使 用 频 繁， 容易 出现故 障 ， 如接 触器 的触点 熔焊 、 接 触器 断相 、 相 间 短 路、 移 动 电缆 等 问 题 。 判 顶 及解 决 办 法 ： １ 、 接 触 器 的触 头 断 相 由于 某 相 触 点 接触 不 好 或 接 线 螺 丝 松 动造 成 断 相 ，使 电动 机缺相运行 ． 此 时 电动 葫 芦 虽 然 能 够 运 转 ， 但 是会 发 出 嗡 嗡 的 响 声． 发现 这 种 情 况 立 即 断 电 维 修 。 ２ 、 接 触 器 熔 点 熔 焊 接 触 器 的 一 相 或 三 相触 点 由于 过 载 ，通 过接 触 器 的 电流 增 大。 而 引 起 熔 焊 现 象 。 此 时 即使 按 下 停 止 按 钮 ， 电 动 葫 芦 也 不 会 停转 。 ３ 、 接触 器 相 间短 路 由于电动葫芦的控制接触器 正反转连锁失灵或误动作 ， 使 两 个 接 触 器 同时 工 作 而造 成相 间短 路 。 为 了延 长 接 触 器 的 使用 寿命 。应 在 平 时 加 强维 护 ，定 期 检 查 。接 触 器 各 部 件 工 作情 况 ， 要求动作部分不卡住 ， 紧 固部 分 不 松动， 接 触 器 的触 头 和 铁 芯 极 面 要 保 持 清 洁 ， 触 头 表 面 因 电弧 烧 伤 而形 成颗 粒 ， 用 小 刀 铲 除 。触 头 严 重 磨 损 时 应 及 时修 整 ， 保证 三相 触 点 接 触 面 紧 合 ，如 果 触 点厚 度 只 剩 下 １ ／ ３时 应 及 时 更 换 ， 当 接 触 器 线 圈 通 电后 ， 衔铁不 能被铁芯 吸合 ， 应 立 即切 断 电 源 ， 检查线 圈引出线的连接处有无松脱 。 线 圈有 无 断线 或烧 坏 现 象 ， 及 时修 理 。 电动 葫芦 的移 动 电缆 在 敷设 前 应 设 牵 引 绳 ，否 则移 动 电 缆 就 会 被 拉 断 或 磨 损 的 危 险 。牵 引 绳 一 般 选 用 ｑ ￣ ２ ｍ ｍ — ｑ ￣ ４ ｍｍ 的 镀 锌 钢丝绳或尼龙绳 ． 长 度 略短 于移 动 电缆 ， 移 动 电缆 的长 度 应 比 移 动距 离 长 ２ ０ ％， 电缆 与 牵 引 绳 均 匀 绑 扎 ， 间距 不 超 过 ３ ｍ， 牢 固 的 固定 在 电缆 悬 挂 装 置 上 ， 电缆 聚在 一起 时 高度 不 能大 于 １ ． ５ ｍ， 必 须保 证 移 动 电缆 悬 挂 装 置 运 动灵 活 。 总 之 ．检 查 分 析 电动 葫 芦 的 方法 一 般 应 按 不 同 的 故 障 情 况 灵 活掌握 ， 力 求 迅 速 有 效 地 找 出故 障 点 。 判 明原因 、 及 时 排 除 故
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、电动葫芦电气控制线路
三、CD型电动葫芦的电气控制原理 1．主电路
M1是提升电动机，用接触器KM1、KM2控 制它的正反转，用于提起和放下重物；M2是 移动电动机，用KM3、KM4控制它的正反转， 用于使电动葫芦前后移动。
YB是三相断电型电磁制动器，当制动电 磁铁线圈通电后，它的闸瓦与闸轮分开，电 动机可以转动；当制动电磁铁线圈断电后， 在弹簧的作用下，使闸瓦与闸轮压紧，实现 电动葫芦的停车制动。
项目3.3 电动葫芦的控制系统电气故障排除与检修
一、任务描述
起重运输设备种类很多，电动葫芦是将电动机、减速器、卷筒、制动 装置和运行小车等紧凑地合为一体的起重设备，主要用于厂矿企业的修理 与安装工作。
二、任务目标
1)了解电动葫芦的电力拖动特点、控制要求。 2)能识读电动葫芦的电气原理图，熟悉电气元器件的分布位置和走线情况。 3)能根据故障现象分析电动葫芦的常见电气故障原因。动作仿真ຫໍສະໝຸດ （一）电动葫芦的种类与结构
1．电动葫芦的种类 按组成分：钢丝绳电动葫芦和环链电动葫芦 两种。 环链电动葫芦分为进口和国产两种； 钢丝绳电动葫芦分CD1型(单速提升)、MD1型 (双速提升)；微型电动葫芦、卷扬机、多功能 提升机。 2．电动葫芦的基本结构
它由提升机构和移动装置两部分组成， CD型提升机构用锥形电动机拖动，移动装 置用普通笼形电动机拖动。
如果在提升物体过程中，物体被提至极限位置而没有及时松开按 钮SB1时，行程开关SQ1被压下，SQ1常闭触点断开，KM1失电，物 体不再被提升，实现了电动葫芦的上限保护。
如果要使电动葫芦前后移动，则按下按钮SB3或SB4，接触器 KM3或KM4得电，便可以实现电动葫芦的前后移动。SQ2和SQ3为电 动葫芦前后移动的限位行程开关。
2．控制电路
合上电源开关QS 按下SB1，接触器KM1的得电通路为： L1→QS→FU→SB1常开触点（已闭合） →SB2常闭触点→SQ1常闭触点→KM2常 闭触点→KM1线圈→FU→QS→L2，电动 机M1正转，提起重物。 松开按钮SB1，由于没有采用自锁措 施，接触器KM1失电，M1制动停车，停 止提升。 按下按钮SB2，则接触器KM2得电， 电动机M1反转，物体被放下。 松开按钮SB2，KM2失电，M1制动停 车，物体停止向下运动。
SB1～SB4为复合按钮，与接触器KM1～KM4的常闭触点共同构 成控制电路的机械—电气联锁，用以防止接触器KM1和KM2、KM3和 KM4同时通电，从而避免主电路短路事故的发生。
技能训练 电动葫芦电气控制线路的安装与检修
一、任务描述 排除教师在电动葫芦电气控制线路上设置的两个电气故障。
二、实训内容
1、电气线路常见故障分析与检修 (1)电动葫芦提升物体操作正常，但不能将物体放下
提起物体操作正常，说明提升电动机M1和电磁制动器YB的主电路 工作正常，问题应出在放下物体操作的控制线路和KM2的主触点电路 部分。如果按下按钮SB2后，接触器KM2得电动作，但提升电动机M1不 转，说明故障点为接触器KM2的主触点接触不良；如果按下SB2，KM2 不动作，则故障应为：在SB1常闭触点～KM2线圈之间的通路中有断点， 此时，逐个检查其中的元器件，便可找出故障。
项目资讯
项目资讯
电动葫芦简称电葫芦，是一种轻小型起重设备。多数电动 葫芦由人使用按纽在地面跟随操纵，或也可在司机室内操纵或采用 有线（无线）远距离控制。电动葫芦是一种特种起重设备，安装于 天车、龙门吊之上，具有体积小，自重轻，操作简单，使用方便等 特点，用于工矿企业，仓储码头等场所。起重量一般为 0.1～80吨， 起升高度为3～30米。
(2)电动葫芦基本动作正常，但向前移动到终端位置不能自动停车
当电动葫芦向前移动未到达终端位置时，SQ2未被压下，它的常 闭触点仍处在闭合状态，不影响电动葫芦的向前移动；当电动葫芦 向前移动到终端位置时，压下行程开关SQ2，其常闭触点断开，此 时，不管按钮SB2是否被按下，接触器KM3都将失电，实现自动停 车，限位保护。所以该故障应是行程开关SQ2损坏，被压下时不能 正常断开控制电路造成的。
