风机技术培训(7)-重大风机事故
- 格式:pptx
- 大小:2.55 MB
- 文档页数:28

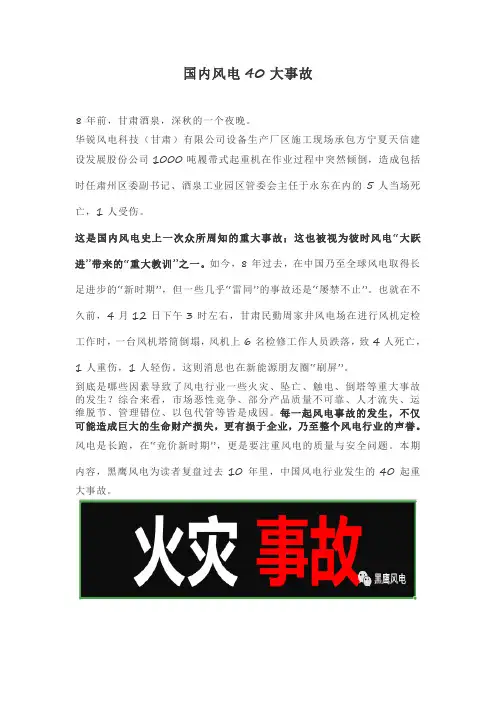

国内风电40大事故8年前,甘肃酒泉,深秋的一个夜晚。
华锐风电科技(甘肃)有限公司设备生产厂区施工现场承包方宁夏天信建设发展股份公司1000吨履带式起重机在作业过程中突然倾倒,造成包括时任肃州区委副书记、酒泉工业园区管委会主任于永东在内的5人当场死亡,1人受伤。
这是国内风电史上一次众所周知的重大事故;这也被视为彼时风电“大跃进”带来的“重大教训”之一。
如今,8年过去,在中国乃至全球风电取得长足进步的“新时期”,但一些几乎“雷同”的事故还是“屡禁不止”。
也就在不久前,4月12日下午3时左右,甘肃民勤周家井风电场在进行风机定检工作时,一台风机塔筒倒塌,风机上6名检修工作人员跌落,致4人死亡,1人重伤,1人轻伤。
这则消息也在新能源朋友圈“刷屏”。
到底是哪些因素导致了风电行业一些火灾、坠亡、触电、倒塔等重大事故的发生?综合来看,市场恶性竞争、部分产品质量不可靠、人才流失、运维脱节、管理错位、以包代管等皆是成因。
每一起风电事故的发生,不仅可能造成巨大的生命财产损失,更有损于企业,乃至整个风电行业的声誉。
风电是长跑,在“竞价新时期”,更是要注重风电的质量与安全问题。
本期内容,黑鹰风电为读者复盘过去10年里,中国风电行业发生的40起重大事故。
事故 1 ——华电重工承建海上风电项目发生爆燃事故,19人跳海求生1人失联。
2017年7月14日,江苏省滨海县黄海海域发生强雷电天气,正在施工建设的国家电投滨海北区H2#400MW海上风电场工程海上升压站一层平台35kV电缆发生爆燃。
据江苏广电总台报道,事故发生后,19名工人跳海求生,18人获救,1人下落不明。
据《中国经营报》记者了解,上述海上风电项目由国家电投江苏海上风力发电有限公司投资建设,项目勘测方则是首次担任海上勘测任务的华东勘测设计研究院有限公司,华电重工股份有限公司(601226.SH)为总承建方。
事故 2 ——辽宁康平风电场“4.22”12号Vestas风机机舱火灾。
风机飞车倒塔现场处置方案背景由于风机在突发事件下的失控,可能会导致飞车和倒塔的情况发生。
在这种情况下,需要立即进行紧急处置,以保障现场人员的生命安全和设备的完整性。
紧急预案倒塔情况当风电机组出现倒塔的情况,即塔架发生崩塌时,应立即进行以下处置:1.迅速切断电力,防止电击事故的发生。
2.布置隔离线,限制场外人员进入现场。
3.通知风机维护公司,向相关部门报告,启动应急预案。
4.呼叫120急救车,并尽快进行救治。
5.不得随意移动被挤压的物体。
在确保安全的情况下,可进行最基本的救援活动。
6.等待应急救援部门到场,按照现场情况进行进一步处置。
飞车情况当风电机组出现飞车的情况,即叶片飞离塔架时,应立即进行以下处置:1.迅速切断电力,防止电击事故的发生。
2.布置隔离线,限制场外人员进入现场。
3.通知风机维护公司,向相关部门报告,启动应急预案。
4.呼叫120急救车,并尽快进行救治。
5.确保现场纪录(拍照、录像等)以保证接下来的调查和鉴定工作。
6.等待专业的现场鉴定单位进行调查,并进行安全评估。
7.根据现场情况,采取措施避免再次发生同类事故。
事故的调查和分析事故发生后,应立即启动事故调查和分析工作。
具体方法如下:1.组织现场人员,清点人员的数量和身份。
2.锁定现场,保护现场的证据,进行取证。
3.收集现场物证和技术数据,保存相关记录。
4.与风机制造厂或者生产公司联系,了解风机的相关资料和技术参数。
5.针对具体的事故,进行原因分析,确定事故成因。
在此基础上,进行技术评估和风险评估。
6.根据调查和分析结果,提出相应的防范措施,预防类似事故再次发生。
事故后的处置1.首先要对现场进行清理和恢复工作,保证现场安全。
2.根据事故调查和分析结果,增强对风电机组的监管和维护工作,修补原有缺陷,提高安全工作水平。
3.报告有关部门,并与保险公司协商进行理赔工作。
4.对受害人或家属及时进行赔偿,并做好相关的工作记录。
结语风机飞车倒塔事故的发生对于风电行业和社会的安全稳定造成较大的影响。

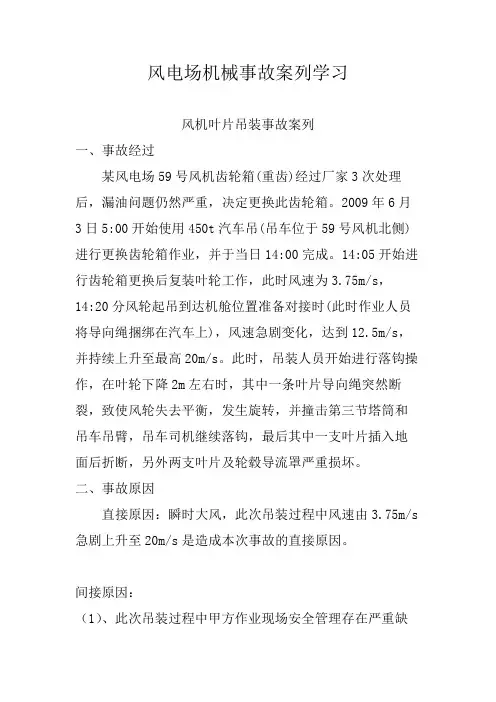

风电场机械事故案列学习风机叶片吊装事故案列一、事故经过某风电场59号风机齿轮箱(重齿)经过厂家3次处理后,漏油问题仍然严重,决定更换此齿轮箱。
2009年6月3日5:00开始使用450t汽车吊(吊车位于59号风机北侧)进行更换齿轮箱作业,并于当日14:00完成。
14:05开始进行齿轮箱更换后复装叶轮工作,此时风速为3.75m/s,14:20分风轮起吊到达机舱位置准备对接时(此时作业人员将导向绳捆绑在汽车上),风速急剧变化,达到12.5m/s,并持续上升至最高20m/s。
此时,吊装人员开始进行落钩操作,在叶轮下降2m左右时,其中一条叶片导向绳突然断裂,致使风轮失去平衡,发生旋转,并撞击第三节塔筒和吊车吊臂,吊车司机继续落钩,最后其中一支叶片插入地面后折断,另外两支叶片及轮毂导流罩严重损坏。
二、事故原因直接原因:瞬时大风,此次吊装过程中风速由3.75m/s 急剧上升至20m/s是造成本次事故的直接原因。
间接原因:(1)、此次吊装过程中甲方作业现场安全管理存在严重缺陷。
吊装单位在吊装开始前未向其甲方工作负责人提交安全措施、组织措施、技术措施,且未在吊装现场成立安全监察机构并设立专职安全监督人员。
而甲方工作负责人在没有收到上述任何材料并进行审核前即允许吊装单位开始施工。
违反了《风力发电场安全规程》(DL-796-2001)中5.1规定。
(2)、吊装单位在吊装前并未制定详尽的作业方案,也未编制现场应急预案,同时未见到技术交底、人员职责分工等任何开前文件。
吊装单位也无法提供该单位的安全操作规程等安全技术资料。
违反了《风力发电场安全规程》(DL-796-2001)中514之规定。
经调查,吊装过程中工作负责人并未在工作现场对人员及设备的安全进行认真监护违反了《国家电网公司电力安全工作规程》(变电站和发电厂部分)中3.4.1规定。
(3)、在2009年6月5日,调查组在对10号风机更换发电机作业现场进行现场检查时,发现作业现场管理混乱,所有人员均不佩戴安全帽和任何安全防护用品;未按安规要求设置警示性标牌、围栏等安全设施;吊装过程中指挥人员没有明显的标示和标准的指挥信号,存在多人指挥等不规范的现象。
一、预案概述为保障风电场风机在运行过程中发生突发事故时能够迅速、有序、有效地进行应急处置,最大限度地减少事故损失,保障员工生命和企业财产安全,特制定本风机突发事故应急预案。
二、适用范围本预案适用于风电场风机在运行过程中发生的各类突发事故,包括但不限于风机超速、倒塔、火灾、设备故障等。
三、事故分级根据事故的严重程度,将风机突发事故分为以下四个等级:1. Ⅰ级事故:造成人员重伤或死亡,或造成风电场设备重大损坏的事故。
2. Ⅱ级事故:造成人员轻伤,或造成风电场设备较大损坏的事故。
3. Ⅲ级事故:造成人员轻微伤害,或造成风电场设备一般损坏的事故。
4. Ⅳ级事故:造成轻微财产损失的事故。
四、应急组织机构及职责1. 应急指挥部(1)总指挥:风电场场长,负责全面领导事故应急处置工作。
(2)副总指挥:风电场副场长,协助总指挥处理事故应急处置工作。
(3)成员:各部门负责人,负责具体协调、组织、指挥本部门事故应急处置工作。
2. 应急处置小组(1)现场救援小组:负责现场救援、人员疏散、事故调查等工作。
(2)医疗救护小组:负责受伤人员的救治、伤员转运等工作。
(3)设备抢修小组:负责事故设备的抢修、更换等工作。
(4)通讯保障小组:负责事故现场通讯保障、信息收集与报送等工作。
五、应急处置措施1. Ⅰ级、Ⅱ级事故(1)立即启动应急预案,组织现场救援、人员疏散、医疗救护等工作。
(2)向相关部门报告事故情况,请求支援。
(3)根据事故情况,制定抢修方案,组织设备抢修。
(4)事故处理后,进行全面调查,总结经验教训,完善应急预案。
2. Ⅲ级、Ⅳ级事故(1)立即启动应急预案,组织现场救援、人员疏散、医疗救护等工作。
(2)根据事故情况,采取必要措施,控制事故蔓延。
(3)事故处理后,对事故原因进行分析,提出整改措施。
六、应急保障措施1. 人员保障:确保应急队伍人员充足、技能熟练。
2. 物资保障:配备必要的应急救援物资,如救援设备、医疗用品等。

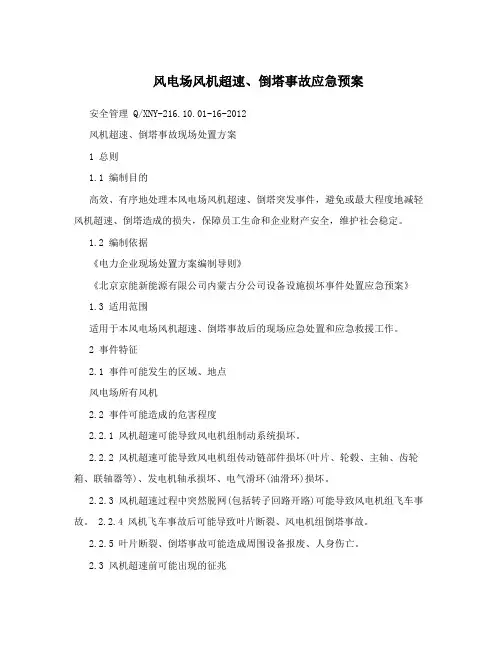

风电场风机超速、倒塔事故应急预案安全管理 Q/XNY-216.10.01-16-2012风机超速、倒塔事故现场处置方案1 总则1.1 编制目的高效、有序地处理本风电场风机超速、倒塔突发事件,避免或最大程度地减轻风机超速、倒塔造成的损失,保障员工生命和企业财产安全,维护社会稳定。
1.2 编制依据《电力企业现场处置方案编制导则》《北京京能新能源有限公司内蒙古分公司设备设施损坏事件处置应急预案》1.3 适用范围适用于本风电场风机超速、倒塔事故后的现场应急处置和应急救援工作。
2 事件特征2.1 事件可能发生的区域、地点风电场所有风机2.2 事件可能造成的危害程度2.2.1 风机超速可能导致风电机组制动系统损坏。
2.2.2 风机超速可能导致风电机组传动链部件损坏(叶片、轮毂、主轴、齿轮箱、联轴器等)、发电机轴承损坏、电气滑环(油滑环)损坏。
2.2.3 风机超速过程中突然脱网(包括转子回路开路)可能导致风电机组飞车事故。
2.2.4 风机飞车事故后可能导致叶片断裂、风电机组倒塔事故。
2.2.5 叶片断裂、倒塔事故可能造成周围设备报废、人身伤亡。
2.3 风机超速前可能出现的征兆2.3.1 变桨系统故障电变桨风机变桨电池(损坏)容量不足、变桨电机损坏、变桨机械传动部分卡阻、液压变桨系统液压压力不足(蓄能器压力不足)、液压缸卡阻、定桨距风机叶尖扰流器不能正常打开、液压压力不足(蓄能器压力不足)。
2.3.2 电气设备故障1安全管理 Q/XNY-216.10.01-16-2012因电气原因导致电磁抱闸失灵,叶片顺桨失败、变桨电机完全失电造成桨叶拒动,桨叶不能收桨、桨叶极限位置行程开关故障,到达预定位置而不能切断电源导致叶片继续旋转,电气滑环故障导致变桨控制系统不能接收正常顺桨信号等。
双馈发电机转子回路开路(转子、滑环、变频器等原因),发电机(失去励磁)空载运行,如果此时控制和保护单元不能及时使桨叶顺桨停机,也会造成风机超速。

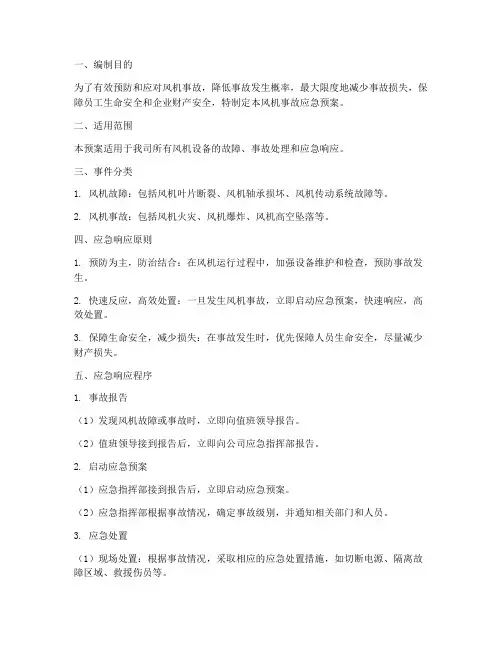

一、编制目的为了有效预防和应对风机事故,降低事故发生概率,最大限度地减少事故损失,保障员工生命安全和企业财产安全,特制定本风机事故应急预案。
二、适用范围本预案适用于我司所有风机设备的故障、事故处理和应急响应。
三、事件分类1. 风机故障:包括风机叶片断裂、风机轴承损坏、风机传动系统故障等。
2. 风机事故:包括风机火灾、风机爆炸、风机高空坠落等。
四、应急响应原则1. 预防为主,防治结合:在风机运行过程中,加强设备维护和检查,预防事故发生。
2. 快速反应,高效处置:一旦发生风机事故,立即启动应急预案,快速响应,高效处置。
3. 保障生命安全,减少损失:在事故发生时,优先保障人员生命安全,尽量减少财产损失。
五、应急响应程序1. 事故报告(1)发现风机故障或事故时,立即向值班领导报告。
(2)值班领导接到报告后,立即向公司应急指挥部报告。
2. 启动应急预案(1)应急指挥部接到报告后,立即启动应急预案。
(2)应急指挥部根据事故情况,确定事故级别,并通知相关部门和人员。
3. 应急处置(1)现场处置:根据事故情况,采取相应的应急处置措施,如切断电源、隔离故障区域、救援伤员等。
(2)设备抢修:组织专业人员进行设备抢修,尽快恢复正常运行。
4. 事故调查(1)事故发生后,成立事故调查组,对事故原因进行调查。
(2)根据事故调查结果,采取相应措施,防止类似事故再次发生。
六、应急保障措施1. 人员保障:成立应急指挥部,明确各部门职责,确保应急响应人员到位。
2. 物资保障:配备必要的应急物资,如消防器材、救援工具、防护用品等。
3. 技术保障:组织专业技术人员,提高事故处置能力。
4. 通讯保障:确保应急通讯畅通,便于信息传递和指挥调度。
七、应急培训与演练1. 定期组织应急培训,提高员工的安全意识和应急处置能力。
2. 定期开展应急演练,检验应急预案的有效性和可行性。
3. 根据演练结果,不断完善应急预案,提高应急响应能力。
八、附则1. 本预案由公司安全生产部负责解释。

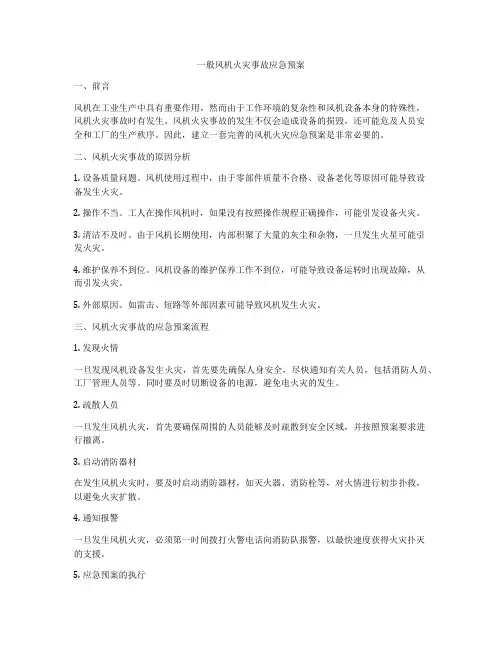

一般风机火灾事故应急预案一、前言风机在工业生产中具有重要作用,然而由于工作环境的复杂性和风机设备本身的特殊性,风机火灾事故时有发生。
风机火灾事故的发生不仅会造成设备的损毁,还可能危及人员安全和工厂的生产秩序。
因此,建立一套完善的风机火灾应急预案是非常必要的。
二、风机火灾事故的原因分析1. 设备质量问题。
风机使用过程中,由于零部件质量不合格、设备老化等原因可能导致设备发生火灾。
2. 操作不当。
工人在操作风机时,如果没有按照操作规程正确操作,可能引发设备火灾。
3. 清洁不及时。
由于风机长期使用,内部积聚了大量的灰尘和杂物,一旦发生火星可能引发火灾。
4. 维护保养不到位。
风机设备的维护保养工作不到位,可能导致设备运转时出现故障,从而引发火灾。
5. 外部原因。
如雷击、短路等外部因素可能导致风机发生火灾。
三、风机火灾事故的应急预案流程1. 发现火情一旦发现风机设备发生火灾,首先要先确保人身安全,尽快通知有关人员,包括消防人员、工厂管理人员等。
同时要及时切断设备的电源,避免电火灾的发生。
2. 疏散人员一旦发生风机火灾,首先要确保周围的人员能够及时疏散到安全区域,并按照预案要求进行撤离。
3. 启动消防器材在发生风机火灾时,要及时启动消防器材,如灭火器、消防栓等,对火情进行初步扑救,以避免火灾扩散。
4. 通知报警一旦发生风机火灾,必须第一时间拨打火警电话向消防队报警,以最快速度获得火灾扑灭的支援。
5. 应急预案的执行在发生风机火灾时,必须严格按照应急预案流程进行应急处置,如疏散人员、用水进行灭火、用沙袋封堵火灾区域等。
6. 扑灭火灾在风机火灾发生后,必须迅速扑灭火灾,并确保火灾场所没有残留的火源。
7. 整理事故现场在风机火灾扑灭后,必须及时整理和清理事故现场,并对设备进行检查,确保没有残留的灰尘和火源。
8. 整理资料在风机火灾事故发生后,必须及时整理事故现场的资料,并进行事故原因分析,以避免类似事故再次发生。
四、风机火灾事故的预防措施1. 定期维护保养。
风电场避免风机发生重大事故反措1. 避免人身伤亡事故1.1范畴根据原国家电力公司《避免电力生产重大事故旳二十五项重点规定》()和《中国大唐集团公司避免电力生产重大事故旳二十五项重点规定实行导则》制定,风电场应遵守和执行本细则1.2 总体规定1.2.1工作或作业场合旳各项安全措施必须符合《电业安全工作规程》和《电力建设安全工作规程》(DL5009.1-92)、《风力发电场安全规程》(DL 796-)和《风机安全手册》中档有关规定。
1.2.2领导干部应注重人身安全,认真履行自己安全职责。
认真掌握多种作业旳安全措施和规定,并模范地遵守安全规程制度。
做到敢抓敢管,严格规定工作人员认真执行安全规程制度,严格劳动纪律,并常常进一步现场检查,发现问题及时整治。
管理人员和各岗位工人等人员也必须认真履行各自旳安全职责,做到“三不伤害”1.2.3坚持设备治理、技术改善和规范管理相结合。
不断完善安全生产规程制度并严格执行,消除管理盲区,贯彻安全职责,严格安全考核,狠抓习惯性违章。
1.2.4加强外委工程旳安全管理,资质审核,严禁对工程项目进行层层转包,杜绝“以包代管”,鉴定安全合同并明确双方安全责任,做到严格管理、措施完善,并根据有关规定严格考核。
1.2.5在避免触电、高空坠落、机械伤害事故等类型旳人身伤害事故方面,应认真贯彻安全组织措施和技术措施,配备检测合格旳、可靠性高旳安全工器具和防护用品,按期进行检查。
完善设备旳安全防护设施。
从措施上、装备上为安全作业发明可靠旳条件。
裁减不合格旳工器具和防护用品,以提高作业旳安全水品。
完善安全设施原则化工作,使作业现场规范有序。
1.2.6提高作业人员在生产过程中人身安全旳可靠性,违章是作业人员可靠性减少旳体现,要通过对每次事故旳具体分析,找出规律,积累经验,采用针对性措施提高作业人员在生产过程中旳可靠性;要以人为本,通过全员控制差错、反违章行动计划旳贯彻来保证人旳可靠性,避免人身伤亡事故旳发生。
