钢筋混凝土框架结构

钢筋混凝土框架结构

1.1.3 变形缝
防震缝
最小宽度要求 防震缝两侧结构类型不同时，按不利体系考虑，并按低 的房屋高度计算缝宽。
框架
框架-抗震墙 t
h
2019/11/4
28
1.1.3 变形缝
防震缝
高低层不宜用牛腿相连，宜用防震缝分开。 高低层相连，高度和重量相差悬殊，振动时频率不同， 必然互相推拉挤压，使牛腿连接处产生很大的应力集中， 在反复的拉力、压力作用下，容易引起牛腿破坏。
保证了节点的刚接，结构整体性好，可省去连接件，但 增加了现场浇捣混凝土的工作量，
更适合于地震区采用。
2019/11/4
5
类型
按框架的承重结构
全框架（纯框架） 楼、屋面荷载全部由框架承担； 外墙仅起围护作用； 整体性和抗震性好；属于纯框架。
内框架（半框架、龙骨架） 楼、屋面荷载由框架和外墙共同承担； 计算简图形象如龙骨，故也称之为“龙骨架” ； 房屋层数不多且外墙足够厚时，可采用内框架； 两种材料刚度不协调，整体性和总体刚度比较差。 有抗震要求的房屋不宜采用。
钢筋混凝土框架结构
建筑之家
2019/11/4
1
定义
多高层建筑结构的常用形式之一； 也是高层建筑的基本结构单元； 由梁和柱为主要构件组成。
2019/11/4
2
类型
按框架构件组成分类
梁板式结构
由梁、板、柱三种基本构件组成。这种骨架形式的框架 结构，广泛用于多层与高层房屋建筑上，是典型的框架 结构型式。
在方案及选型设计时，框架结构体系的建筑体型及结构布 置应符合抗震构造要求。
2019/11/4
11
1.1.1 结构体系
双向抗侧力体系
框架结构只能承受自身平面内的水平力，因此框架应沿建 筑的两个主轴双向设置，形成双向梁柱抗侧力体系。

混凝土结构多层框架结构PPT课件

混凝土结构多层框架结构PPT课件
但对于平面布置较规则的框架结构房屋，为了简化计算，通常不 计横向框架与纵向框架之间空间联系，把横向框架和纵向框架分别 按平面排架计算。并取出单独的一榀框架作为计算单元。
在框架结构的计算简 图中，梁、柱用其轴 线表示，梁与柱之间 的连接用节点表示
第15页/共64页
二、结构计算简图和荷载计算
1. 计算简图
一、结构的形式和布置
2. 结构形式布置
结构布置
框架结构布置可分为平面布置，竖向布置及构件选型三部分。 布置原则：既要满足生产工艺和建筑功能要求，又要使结构受力合理，施 工方便。
（1）平面布置
1）柱网布置 柱网就是柱子在平面图上的位置。跨度则随柱网的布置方式不同分为内
廊式、等跨式、对称不等跨式。柱距：3.3~7.2m，梁跨4.5m-7.0m。
一、结构的形式和布置
1. 概述
框架结构是指由钢筋混凝土横梁、纵梁和柱等构件所组成，如 果整栋房屋都采用这种结构形式，则成为框架结构体系或框架 结构房屋。
框架组成：框架结框架结构是由梁、柱、节点及基础组成的结 构形式。
框架结构是由梁和柱为主要承重构件组成的承受竖向和水平 作用的结构，其承重结构和围护、分隔构件完全分开，墙只起 围护、分隔作用。
（4）框架结构的应用
框架结构在多层建筑中广泛应用，高层及超高层建筑中不能采 用纯框架结构。规范规定：非抗震区框架结构高度不超过70m, 抗震设防6、7、8、度区框架高度一般不高于60m、50m、 40m，9度区一般不采用纯框架结构。
第2页/共64页
一、结构的形式和布置
1. 概述
（4）Байду номын сангаас架结构的分类
横向框架计算单元
纵向 框架 计算 单元
相邻楼板板底间 的距离 基础顶面至一层 楼板底间的距离

钢筋混凝土框架结构课件

钢筋混凝土框架结构课件
浇的整体式框架中以T形（见图11.5(a)）为多；在装配式 框架中可做成矩形、T形、梯形和花篮形（见图 11.5(b)~(g)）等。
不承受主要竖向荷载的连系梁，其截面形式常用T形、 Γ形、矩形、⊥形、L形等，见图11.6。
图11.5 框架横梁截面形式
图11.6 框架连系梁截面形式
11.2.1.2 截面尺寸估计
图11.8 框架的计算单元
图11.9 框架柱轴线位置
11. 3 框架上的荷载计算
多层结构房屋一般受到竖向荷载和水平荷载的作 用。竖向荷载包括建筑结构自重、楼层使用活荷载、 雪荷载及施工活荷载等。水平荷载包括风荷载和水平 地震作用。 （1） 楼面活荷载的折减
在设计住宅、宿舍、旅馆、办公楼等多层建筑的 墙、柱和基础时，由于楼面活荷载在所有各层同时满 载的可能性很小，所以作用于楼面上的使用活荷载应 乘以表11.2所规定的折减系数。
11.2.1.3 梁截面的惯性矩
为了简化计算，作如下规定： （1） 对现浇楼面的整体框架，中部框架梁I=2I0；
边框架梁I=1.5I0。其中I0为矩形截面梁的惯性矩（图 11.7(a))。
（2） 对做整浇层的装配整体式框架，中部框架 梁I=1.5I0；边框架梁I=1.2I0（图11.7(b))。
（3） 对装配式楼盖，梁的惯性矩可按本身的截 面计算，I=I0（图11.7(c)）。
优点：具有开阔的空间，使建筑平面布置灵活，便于 门窗设置。框架结构实用范围广泛，常用于体型较规范、 刚度较均匀的公共建筑。
缺点：抗侧刚度较小，在水平荷载作用下侧向变形较 大，结构高度受到限制，特别是在地震作用下，非结构构 件破坏比较严重。则框架结构的建筑高度，一般控制在15 层以下。
11.1.1 框架结构的分类

eAAA第十三章 多层钢筋混凝土框架结构(修)PPT课件

eAAA第十三章 多层钢筋混凝土框架结构(修)PPT课件

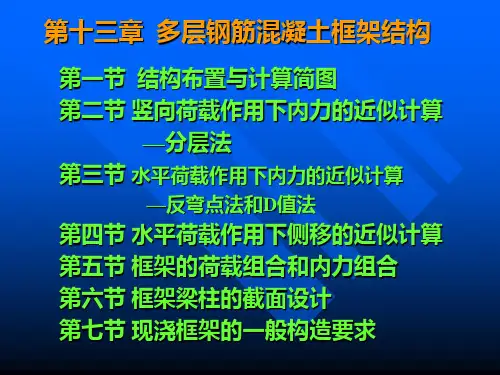

第十三章 多层钢筋混凝土框架结构
第一节 结构布置与计算简图 第二节 竖向荷载作用下内力的近似计算
—分层法 第三节 水平荷载作用下内力的近似计算
—反弯点法和D值法
第四节 水平荷载作用下侧移的近似计算 第五节 框架的荷载组合和内力组合 第六节 框架梁柱的截面设计 第七节 现浇框架的一般构造要求
第一部分
布置框架主梁以承受楼面荷载。
❖纵横向框架混合承重方案具有较好的整体工
作性能；
❖框架柱均为双向偏心受压构件，为空间受力
体系，因此也称为空间框架。
三、结构布置要求
1、应设计成双向框架。 2、抗震设计的框架结构不宜采用单跨框架。 3、框架梁、柱中心线宜重合。
➢ 当梁柱中心线不能重合时，在计算中应考 虑偏心对梁柱节点核心区受力和构造的不 利影响，以及梁荷载对柱子的偏心影响；
❖ 梁高也可以按下列经验公式估算：
两端无支托的梁，按弯矩（0.6～0.8）M0来估算梁高； 两端有支托的梁，按弯矩（0.4～0.6）M0来估算梁高。 M0 —— 按简支梁计算的跨中最大弯矩。
❖ 框架结构纵向连系梁截面高度：
可按hb=(1/14—1/18)lb确定(lb为连系梁计算跨度)。
（二）框架柱的截面尺寸
(3) 对称不等跨柱网常用于建筑平面宽度较大的厂房，常用的 柱网有( 5.8+6.2+6.2+5.8 )×6.0m、 ( 7.5+7.5+12.0+7.5+7.5 )×6.0m，( 8.0+12.0+8.0 )×6.0m。
2、柱网布置应满足建筑平面布置的要求
(1) 在旅馆、办公楼等民用建筑中，柱网布置应与建筑分隔墙 布置相协调。
4、结构应受力明确，构造简单。

【精品课件】钢筋混凝土框架结构

【精品课件】钢筋混凝土框架结构
双向抗侧力体系
❖框架结构只能承受自身平面内的水平力，因此框架应沿建 筑的两个主轴双向设置，形成双向梁柱抗侧力体系。
刚接体系
❖除个别部位外，框架的梁柱应采用刚接，以增大结构刚度 和整体性；抗震设计时不宜采用单跨框架。
纯框架体系
❖抗震设计的框架结构，不应采用部分由砌体承重的混合形 式。框架结构中的楼、电梯间及局部突出屋顶的电梯机房、 楼梯间、水箱间等，应采用框架承重结构，不应采用砌体 墙承重。
过长的钢筋泥凝上框架结构的适当部位，宜将伸缩缝 与沉降缝合并设置。
❖伸缩缝与沉降缝的宽度一般不小于50mm。
2020/9/8
25
1.1.3 变形缝
防震缝
❖考虑因素 ➢防震缝的设置，主要与建筑平面形状、高差、刚度和质 量分布等因素有关。
❖设置要求 ➢防震缝宽度应根据抗震设防烈度、结构材料种类、结构 类型、结构单元的高度和高差情况确定，
1.1.3 变形缝
防震缝
❖最小宽度要求 ➢防震缝两侧结构类型不同时，按不利体系考虑，并按低 的房屋高度计算缝宽。
框架
框架-抗震墙 t
h
2020/9/8
28
1.1.3 变形缝
防震缝
❖高低层不宜用牛腿相连，宜用防震缝分开。 ➢高低层相连，高度和重量相差悬殊，振动时频率不同， 必然互相推拉挤压，使牛腿连接处产生很大的应力集中， 在反复的拉力、压力作用下，容易引起牛腿破坏。
或小于其上相邻三个楼层侧向 刚度平均值的80%；
除顶层外，局部收进的水平向 尺寸大于相邻下一层的25%
Ki3
Ki2 K i1 Ki
Ki 0.7Ki1
软弱层
2020/9/8
20
1.1.2 建筑结构的规则性 竖向不规则的类型

钢筋混凝土框架设计PPT59页

钢筋混凝土框架设计PPT59页

5) 柱端出现塑性铰, 未实现 强柱弱梁屈服机 制。
1. 延性框架控制：强柱弱梁 ,强剪弱弯，强节点强锚固, 弯曲 延性；
2. 塑性铰位置：梁俩端； 3. 结构布置和构件尺寸：避免单跨、不规则、短柱、小柱； 4. 严格的侧移控制：避免损坏和倒塌； 5. 构件延性：梁、柱、节点； 6. 构件相对强弱：节点》柱》梁； 7. 楼梯: 抗倒塌能力,对主体结构的影响； 8. 整体性：构件之间连接（锚固、搭接） 9. 附属构件和装修：与结构的可靠连接，可变形性。
高。
框架的梁、柱节点处考虑地震作用组合的柱端弯矩设计值应符合下列 要求： ▪ 一级框架结构及9度时的框架：
▪ 其他情况：
▪ 柱端弯矩增大系数。对框架结构，二、三级分别取1.5和1.3；对其 他结构中的框架，一、二、三、四级分别取1.4、1.2、1.1和1.1。
抗震设计时，一、二、三级框架结构的底层柱底截面的弯矩设计值， 应分别采用考虑地震作用组合的弯矩值与增大系数1.7、1.5、1.3的乘 积。底层框架柱纵向钢筋应按上、下端的不利情况配置。
▪ 填充墙破坏的主要原因是：墙体受剪承载力低，变形能力小，墙体与框架 缺乏有效的拉结，在往复变形时墙体易发生剪切破坏和散落。
1) 围护结构和填充墙严重开裂和破坏 ; 2) 填充墙不合理设置或错层形成短柱剪切破坏;
3) 柱剪切破坏, 梁柱节点区破 坏;
4) 填充墙不合理 设置造成结构实 际层刚度不均匀, 导致底部楼层侧 移过大, 并导致倒 塌; 或导致结构实 际刚度偏心使结 构产生扭转地震 响应;
▪ 1 楼梯间的布置应尽量减小其造成的结构平面不 规则；
▪ 2 宜采用现浇钢筋混凝土楼梯,楼梯结构应有足 够的抗倒塌能力;
▪ 3.宜采取措施减小楼梯对主体结构的影响。

钢筋混凝土多层框架结构教学培训学习精品PPT课件

钢筋混凝土多层框架结构教学培训学习精品PPT课件
将以上两式相加，化简后得：
2 2
2 i 2K 2ic
式中： K i 2ic
ii1i2i3i4
20
2 2
2 i 2K
2ic
柱AB所受到的剪力为：
Vjk
12ic hj
Vjk2 KK1hij2c2 KK1h2 ji2cuj
令 K ，则
2K
Vj k
12ic h2
uj
j
DjkVjk/uj
Djk
（3）梁端弯矩可由节点平衡求出。
11
例：沿顶层各柱的反弯点处切开。
由水平力的平衡条件，
n
V j Fi i j
m
VjVj1 Vjk Vjm Vjk k1
12
m
VjVj1 Vjk Vjm Vjk
由假定（1）
Vjk
12i j k hj2
u j
k1
12ijk / hj2 称为该柱的侧移刚度，表示 柱端产生单位水平位移（ uj 1 ）时，
6
直捷分层法
对上述分层法再简化。 • 远端刚接柱的线刚度不再乘以折减系数0.9； • 除柱脚固定支承的底层柱从上端以1/2的传递系数将
弯矩传给柱脚外，其他各层柱在上、下端不再传递 弯矩。 柱端弯矩也无需从相邻两层的分析中叠加。
7
第三节 框架结构内力与位移 的近似计算
• 竖向荷载作用下内力的近似计算 — 分层法
• 水平荷载作用下的内力近似计算（一） — 反弯点法
• 水平荷载作用下的内力近似计算（二） — D值法
• 水平荷载作用下侧移近似计算
8
2、水平荷载作用下的内力近似计算（一） — 反弯点法
多层多跨框架的水平荷载一般都可归结为节点荷载。 各杆的弯矩图都为直线形，每柱一般都有一个反弯点。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖在方案及选型设计时，框架结构体系的建筑体型及结构布 置应符合抗震构造要求。
2020/10/25
11
1.1.1 结构体系
双向抗侧力体系
❖框架结构只能承受自身平面内的水平力，因此框架应沿建 筑的两个主轴双向设置，形成双向梁柱抗侧力体系。
刚接体系
❖除个别部位外，框架的梁柱应采用刚接，以增大结构刚度 和整体性；抗震设计时不宜采用单跨框架。
➢保证了节点的刚接，结构整体性好，可省去连接件，但 增加了现场浇捣混凝土的工作量，
➢更适合于地震区采用。
2020/10/25
5
类型பைடு நூலகம்
按框架的承重结构
❖全框架（纯框架） ➢楼、屋面荷载全部由框架承担； ➢外墙仅起围护作用； ➢整体性和抗震性好；属于纯框架。
❖内框架（半框架、龙骨架） ➢楼、屋面荷载由框架和外墙共同承担； ➢计算简图形象如龙骨，故也称之为“龙骨架” ； ➢房屋层数不多且外墙足够厚时，可采用内框架； ➢两种材料刚度不协调，整体性和总体刚度比较差。 ➢有抗震要求的房屋不宜采用。
❖结构布置图是结构工程师估算结构设计工作量、确定结构 计算简图、进行荷载计算的依据，也是利用程序直接进行 电算的主要依据，同时还是施工人员了解结构总体布置、 结构构件类型及其平面和空间位置的主要根据。
2020/10/25
10
1.1 结构布置与结构体系
结构布置
❖钢筋混凝土框架结构一般抗侧刚度较差，节点受压、受剪 等应力状态复杂，在烈度较高的地震作用下，框架梁柱节 点均易于产生各种破坏，
2020/10/25
3
类型
按框架的施工方法
❖现浇整体式框架 ➢构件均在现场浇注成整体，整体性和抗震性好， ➢构件尺寸不受限制。对使用功能的适用性大。
❖装配式框架 ➢框架构件采取预制安装，施工进度快，工业化程度高。 ➢构件节点连接构造应达到刚性节点的要求。 ➢节点连接构造的作法仍在不断研究改进中。 ➢现在未普及应用。
【精品课件】钢筋混凝土框架 结构
定义
多高层建筑结构的常用形式之一； 也是高层建筑的基本结构单元； 由梁和柱为主要构件组成。
2020/10/25
2
类型
按框架构件组成分类
❖梁板式结构 ➢由梁、板、柱三种基本构件组成。这种骨架形式的框架 结构，广泛用于多层与高层房屋建筑上，是典型的框架 结构型式。
平面布置
❖应力求简单、规则、对称、均匀，质心与刚心宜接近，以 减少扭转；避免过大内收和外伸（凹角处应力集中），
❖避免平面不规则结构，
竖向布置
❖沿高度之刚度、质量分布应均匀、连续； ❖避免立面不规则结构。
2020/10/25
14
1.1.2 建筑结构的规则性 平面不规则的类型
不规则 类型
定义
扭转 不规则
2020/10/25
6
第四篇 钢筋混凝土框架结构
优点
❖建筑平面布置灵活； ❖结构自重较轻，在一定的高度范围内造价较低； ❖结构整体性和抗震性好。
缺点
❖本身的柔性较大，抗侧刚度较小，在风荷载作用下水平位 移较大；
❖在地震作用下，非结构构件破坏比较严重。宜采用重量轻 且又能承受较大变形的隔墙材料。
2020/10/25
4
类型
按框架的施工方法
❖半现浇框架 ➢梁柱现浇、楼板预制；或现浇柱、预制梁板。 ➢节点构造简单，比全现浇框架可节约模板20％左右 ➢比全装配框架可以节约钢材和水泥20％左右。 ➢结构整体性强，抗震能力高。
❖装配整体式框架 ➢将预制梁、柱装配就位后，通过局部现浇混凝土使构件 联结成整体的框架。
纯框架体系
❖抗震设计的框架结构，不应采用部分由砌体承重的混合形 式。框架结构中的楼、电梯间及局部突出屋顶的电梯机房、 楼梯间、水箱间等，应采用框架承重结构，不应采用砌体 墙承重。
2020/10/25
12
1.1.2 建筑结构的规则性
建筑结构的规则性对抗震能力的重要影响的认识始自 若干现代建筑在地震中的表现。
➢本章讨论的主要是这种框架结构型式。 ❖无梁式结构
➢由板、柱组成，实质是无梁楼盖结构。
➢柱与楼板整体连接（板柱的连接刚度比梁柱的连接刚度 小），柱除承受轴向力外，柱端弯矩按“等代框架法” 进行计算。
➢从结构选型的角度来说，无梁楼盖不是骨架体系。
➢从结构受力角度看，其内力分析与框架结构类似，也是 框架结构的一种。
布置原则
❖建筑设计 ➢应符合抗震概念设计的要求，不应采用严重不规则的设 计方案
❖结构设计 ➢满足建筑功能要求， ➢使结构合理、受力明确、传力直接。 • 结构传力路径简单、合理、抗震子结构明确 • 有利于抵抗水平和竖向荷载，受力明确，传力直接， 减少扭转
2020/10/25
13
1.1.2 建筑结构的规则性
楼层的最大弹性水平位移(或层间位移)，大于该 楼层两端弹性水平位移(或层间位移) 平均值的1.2 倍
凹 凸 结构平面凹进的一侧尺寸，大于相应投影方向总 不规则 尺寸的30%
楼 板 楼板的尺寸和平面刚度急剧变化。a)有效楼板宽度 局 部 小于该层楼板典型宽度的50%，b)开洞面积大于该 不连续 层楼面面积的30%，c)较大的楼层错层
9
1.1 结构布置与结构体系
结构布置
❖包括结构平面布置和结构剖面布置。对于一般楼面标高变 化不大的房屋．可只作结构平面布置。对于同一层楼面标 高变化较大的房屋，梁、板的标高较为复杂时，尚应进行 结构剖面布置，显示结构构件的空间位置的相互关系。
❖结构布置应在建筑平面、立面和剖面确定之后进行，且应 注意结构层与建筑层的关系。首层结构梁板应参照二层建 筑平面图进行布置，但雨篷和过梁等位于层高半腰位置的 构件应参照首层建筑平面图进行布置。
❖一般在非地震区，钢筋混凝土框架结构可用于15层以下建 筑；
❖在一般地震区则以不超过10~12层为宜， ❖8度及8度以上烈度的地震区，一般以8层以下为最佳。
2020/10/25
8
第一章 框架结构设计的基本要求
1.1 结构布置与结构体系 1.2 梁、柱截面尺寸及布置 1.3 填充墙布置
2020/10/25
❖在高烈度地区，由于层间位移和顶点位移的限制，建筑较 高时将难以满足要求，或虽能满足但梁柱截面尺寸过大， 配筋也较多，不够经济；
❖梁柱节点构造复杂，在装配式框架结构中更为突出。
2020/10/25
7
第四篇 钢筋混凝土框架结构
应用范围：
❖框架结构不宜用于层数较多的高层建筑，一般多用于办公 楼、教学楼、旅馆及工业厂房等多层建筑中；
