钢筋混凝土结构图 PPT课件

钢筋混凝土：配有一定数量钢筋的混凝土。
10:53:01
北京科技大学环境工程系 · 工程制图
2
钢筋混凝土构件：
用钢筋混凝土制成的梁、板、柱、基础等。
➢预制钢筋混凝土构件
10:53:01
北京科技大学环境工程系 · 工程制图
3
钢筋混凝士构件：
用钢筋混凝土制成的梁、板、柱、基础等。
➢预制钢筋混凝土构件 ➢现浇钢筋混凝土构件
10:53:01
北京科技大学环境工程系 · 工程制图
18
5.2.2 钢筋的分类
（1）受力钢筋：在梁、板、柱等各种构件中主要承受拉、 压应力的钢筋。
（2）箍筋（钢箍）：在梁和柱中用于固定受力钢筋的位 置。
（3）架立钢筋： 在梁中用以固定箍筋位置。 （4）分布钢筋：在板中与受力钢筋垂直，用以固定受力
筋位置。
北京科技大学环境工程系 · 工程制图
9
钢筋混凝土结构图
钢筋混凝土结构图就是表示钢筋混凝土构件的 图样。结构图样有两种：
❖ 外形图（模板图）：表明构件的形状和大小。
❖钢筋布置图：表明钢筋混凝土构件中钢筋的配 置情况。
10:53:01
北京科技大学环境工程系 · 工程制图
10
5.2 混凝土和钢筋的基本知识
二级钢筋类似，强度更高，但价格也高， 极少用于工民建，常用于特殊建筑。
10:53:01
北京科技大学环境工程系 · 工程制图
17
钢筋按其强度和品种分成不同等级，并用 不同的直径符号表示，如表5-1所示。
表5-1 常用钢筋的种类和符号
热轧热处理钢筋：用热轧带肋钢筋经淬火和回 火调质处理后的钢筋。钢筋强度高，但塑性和 可焊性较差，可用作预应力钢筋 。

25
四、钢筋的表示方法
26
现浇混凝土板构造示意图及其配筋平面图
27
系程工木土院学方四院学道铁庄家石

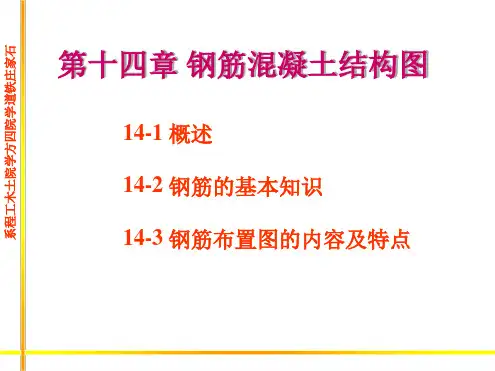

14-3 钢筋布置图的内容及特点
一、视图的选择 1、梁、柱类构件：立面图+若干断面图 2、板形构件：平面图或平面图+若干断面图
二、图线 1、主要受力钢筋，如梁的纵向钢筋，用粗实线 2、钢筋断面用小黑圆点表示 3、箍筋用中实线 4、构件外形轮廓线用细实线
20
系程工木土院学方四院学道铁庄家石
二、钢筋的弯钩
对于钢筋为了增加钢筋与混凝土的粘结力，钢筋两端需做 弯钩。钢筋的弯钩有两种标准形式：半圆弯钩和直角弯钩。
2.5d
d
d
21
系程工木土院学方四院学道铁庄家石
箍筋的弯钩： 1350弯钩 直角弯钩
22
系程工木土院学方四院学道铁庄家石
三、钢筋的弯起
根据受力要求，将构件下部钢筋弯到构件上部，这 种钢筋叫弯起筋。钢筋混凝土构件受力后的最大拉应力位 置是变化的，越靠近端部越靠上。为了让受力钢筋始终处 于最大拉应力位置，故弯成一定的形状。
三、材料图例 1、在立面图、平面图中假想混凝土透明，画出钢筋 的投影。 2、在断面图中不画剖面线或材料符号。
28
系程工木土院学方四院学道铁庄家石
四、钢筋编号 1、在钢筋布置图中为了区别钢筋类别，应将钢筋编号。 2、编号的方法有三种：圆圈、N、列表。
29
五、钢筋详图
1、对于钢筋较复杂的构件应画出钢筋详图（钢筋大样图、钢
、尺寸界线，起止符号。
（2）钢筋的定位尺寸见图
一般注在断面图中,且为钢筋断面中心 钢筋的安排符合保护
层厚度及钢筋最小间距要求时，可不注定位尺寸。见图

浇的整体式框架中以T形（见图11.5(a)）为多；在装配式 框架中可做成矩形、T形、梯形和花篮形（见图 11.5(b)~(g)）等。
不承受主要竖向荷载的连系梁，其截面形式常用T形、 Γ形、矩形、⊥形、L形等，见图11.6。
图11.5 框架横梁截面形式
图11.6 框架连系梁截面形式
11.2.1.2 截面尺寸估计
图11.8 框架的计算单元
图11.9 框架柱轴线位置
11. 3 框架上的荷载计算
多层结构房屋一般受到竖向荷载和水平荷载的作 用。竖向荷载包括建筑结构自重、楼层使用活荷载、 雪荷载及施工活荷载等。水平荷载包括风荷载和水平 地震作用。 （1） 楼面活荷载的折减
在设计住宅、宿舍、旅馆、办公楼等多层建筑的 墙、柱和基础时，由于楼面活荷载在所有各层同时满 载的可能性很小，所以作用于楼面上的使用活荷载应 乘以表11.2所规定的折减系数。
11.2.1.3 梁截面的惯性矩
为了简化计算，作如下规定： （1） 对现浇楼面的整体框架，中部框架梁I=2I0；
边框架梁I=1.5I0。其中I0为矩形截面梁的惯性矩（图 11.7(a))。
（2） 对做整浇层的装配整体式框架，中部框架 梁I=1.5I0；边框架梁I=1.2I0（图11.7(b))。
（3） 对装配式楼盖，梁的惯性矩可按本身的截 面计算，I=I0（图11.7(c)）。
优点：具有开阔的空间，使建筑平面布置灵活，便于 门窗设置。框架结构实用范围广泛，常用于体型较规范、 刚度较均匀的公共建筑。
缺点：抗侧刚度较小，在水平荷载作用下侧向变形较 大，结构高度受到限制，特别是在地震作用下，非结构构 件破坏比较严重。则框架结构的建筑高度，一般控制在15 层以下。
11.1.1 框架结构的分类

1
2
4
3
整体现浇式楼盖具有整体性好，适应性强，防水性好等优点，适用于下列情况：
楼面荷载较大、平面形状复杂或布置上有特殊要求的建筑物。
对于防渗、防漏或抗震要求较高的建筑物。
高层建筑。
双向板：两个方向弯曲。
单向板：主要在一个方向弯曲；
如图：某四边支撑板，受均布荷载作用。
一.单向板与双向板
01
02
*
C.求某支座最大负弯矩或该支座左右截面最大剪力时，应在该支座 左右两跨布置活荷载，然后隔跨布置。 2.内力计算 （1）对于相应的荷载及其布置，当等跨或跨差小于等于10%时，可直接查表用相应公式计算（如查P.130--136）； （2）公式中的荷载应为折算荷载，其他相同。 3.内力包络图 （1）意义：确定非控制截面的内力，以便布置这些截面的钢筋。 （2）内力包络图的作法：见附图，以五跨连续梁为例加以说明。 步骤1：由于对称性，取梁的一半作图；
*
对于（2）：由于支座约束作用将在板内产生轴向压力，称为薄膜 力或薄膜效应，它将减少竖向荷载产生的弯矩，这种有利作用在计算内力时忽略，但在配筋计算时通过折 减计算弯矩加以调整。 对于（3）：主要为计算简单。 对于（4）：方便查表计算，可由结构力学证明。 2.计算单元和从属面积 （1）计算单元：板—取1米宽板带； （见附图） 次梁和主梁—取具有代表性的一根梁。 （2）从属面积：板—取1米宽板带的矩形计算均布荷载； （见附图） 次梁和主梁—取相应的矩形计算均布和集中荷载。
塑性铰 理想铰 A：能承受（基本不变的）弯矩 不能承受弯矩 B：具有一定长度 集中于一点 C：只能沿弯矩方向转动 任意转动 （3）塑性铰的分类 钢筋铰—受拉钢筋先屈服，适筋截面；（转动大、延性好）； 混凝土铰—混凝土先压碎，超筋截面；（转动小、脆性）。 （4）塑性铰对结构的影响 A：使超静定结构超静定次数减少，产生内力重分布； B：塑性铰出现时，只要结构不产生机动，仍可承受荷载；或者 说，当出现足够的塑性铰，使结构产生机动时，结构才失效。

第11页/共36页
• （4）跨中承受正弯矩的钢筋，当部分切断时，切断位置可在距支座边 l0/10处；当部分弯起时，可在距支座边l0/6处弯起（见图9－22）。弯起 角度一般为30度，当板厚大于120mm时，可为45度。
• （5）支座承受负弯矩的钢筋，可在距支座边不少于a距离处切断（见图9 －22），a的取值：当p/g≤3时，a=l0/4;当p/g>3时，a=l0/3。g为板 上的恒载，p为板上的活载，l0为板的净跨。
• 除楼盖外，属于梁板结构体系的其它建（构）筑物还很多。图9-2所示的 地下室底板结构，与图9-1所示的肋形楼盖很相似，所不同的只是地下室 底板上的荷载为向上作用的地基反力。又如预制的大型屋面板、桥梁的桥 面结构、承受侧压力的挡土墙及大型水池的池底和顶盖等，都可视为梁板 结构。上述各种梁板结构的设计方法基本相同。
L-62方a)向，的板
基本上是单向受力工作，故称之为单向板；当L2/L1≤２时，则板在两个方 向的弯曲曲率相当（见图９－６b），这表明板在两个方向都传递荷载，
故称之为双向板。
第8页/共36页
图9－5 井式楼盖
第9页/共36页
1A2.2 整体式单向板肋形楼盖
• 1A2.2.1单向连续板的配筋构造 • 1A2.2.2次梁的钢筋布置 • 1A2.2.3主梁的构造要求
不大于300mm时，由于削弱板的面积较小，可不设附加钢筋，板内受力 钢筋可绕过孔洞，不必切断。 • 当边长b直径d大于300mm，但小于1000mm时，应在洞边每侧配置加 强洞口的附加钢筋，其面积不小于洞口被切断的受力钢筋截面面积的1／2， 且不小于2 8。如仅按构造配筋，每侧可附加2 8～2 12的钢筋（见 图9－24a）。 • 当b或d大于1000mm，且无特殊要求时，宜在洞边加设小梁（图9－24). 对于圆形孔洞，板中还须配置图9－24b所示的上部和下部钢筋以及图9－ 24c、d所示的洞口附加环筋和放射向钢筋。

28
钢筋混凝土结构的图示方法
钢筋的保护层：为保护钢筋不被锈蚀，钢筋不
能裸露于构件外，要有一定厚度的混凝土作为 保护层。保护层还起防火及增加混凝土对钢筋 的握裹力的作用。保护层的大小见下表。
29
钢筋混凝土结构的图示方法
钢筋混凝土保护层最小厚度（mm)：
钢筋名称 环境条件 室内正常 环境 受力筋 露天或室 内高湿度 环境 箍筋 分布筋 构件类别 板、墙 梁 混凝土强度等级
业图样。
3
教材
选用教材为： 《土木工程制图》，卢传贤 主编，中国建筑工业出版社，
该教材为教育部“高等教育面向21世纪教 学内容和课程体系改革计划”的研究成果， 是面向21世纪课程教材。
4
钢筋混凝土结构
房屋建筑、水工建筑、道路桥梁建筑等土
木工程，都要由各种受力构件组成结构系统， 以承担自重和加在建筑物上的各种荷载。由钢 筋混凝土制成的构件，如钢筋混凝土梁、柱、 盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢 筋混凝土轨枕等，称为钢筋混凝土构件。
22
钢筋混凝土结构的图示方法
混凝土强度：用水泥标号表示，例如 C10、 C15、C20、… 钢筋的品种：即钢筋材料的等级，品种代 号由钢筋直径符号变化而来
23
钢筋混凝土构件的图示方法
钢筋的弯起：钢筋混凝 土构件受力后的最大 拉应力位置是变化的， 越靠近端部越靠上。 为了让受力钢筋始终 处于最大拉应力位置， 故弯成一定的形状。
16
钢筋混凝土构件图的内容
分布钢筋：用于板式结构
中，将板面承受的力分配 给受力钢筋，并防止混凝 土开裂，同时也起固定受 力钢筋位置的作用。
其它钢筋：如为了吊装用
的吊环和为构造要求而设
置的预埋件等。

第十二章 钢筋混凝土结构图和钢结构图
37
§12-5 钢结构构件图
2．螺栓、孔、电焊铆钉图例 钢结构构件图中的螺栓、孔、电焊铆钉，应按下表规定的图 例绘制。
第十二章 钢筋混凝土结构图和钢结构图
38
§12-5 钢结构构件图
续表
第十二章 钢筋混凝土结构图和钢结构图
39
§12-5 钢结构构件图
二、焊缝代号及标注
第十二章 钢筋混凝土结构图和钢结构图
2
§12-1 钢筋混凝土结构的基本知识
房屋建筑、水工建筑、道路桥梁建筑等土木工程，都 要由各种受力构件组成结构系统，以承担自重和加在建筑 物上的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝 土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢 筋混凝土轨枕等，称为钢筋混凝土构件。
24
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
第十二章 钢筋混凝土结构图和钢结构图
25
§12-2 钢筋混凝土结构的图示方法
配筋图示例续：
图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用
的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混 凝土的材料图例。
模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
第十二章 钢筋混凝土结构图和钢结构图
33
第十二章 钢筋混凝土结构图和钢结构图
34
§12-4钢筋混凝土结构图的改革及平法概念
少画图、简化图、多使用标准图，是设计和制图的改革方向。
建筑结构施工图平面整体设计方法，简称平法，就是这种改 革的成果之一。平法的基本概念是，把结构构件的有关尺寸和配 筋等要素，按一定规则直接标注在反映各类构件总体布置的结构 平面图上，再与图集中构件的标准详图相配合，就构成一套完整 的混凝土结构图。其中，在柱上施行的平法叫柱平法，对梁的称 梁平法，对（剪力）墙的称墙平法。平法不仅能提高设计效率， 并且由于它产生的图纸的统一性强、简约性强等优点，给工程的 施工也带来了方便。
