rs232接口定义

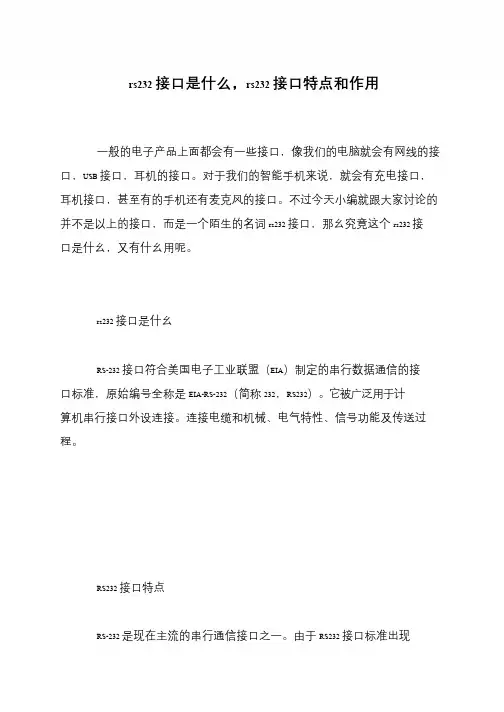

rs232 接口是什么，rs232 接口特点和作用
一般的电子产品上面都会有一些接口，像我们的电脑就会有网线的接口，USB 接口，耳机的接口。

对于我们的智能手机来说，就会有充电接口，耳机接口，甚至有的手机还有麦克风的接口。

不过今天小编就跟大家讨论的并不是以上的接口，而是一个陌生的名词rs232 接口，那幺究竟这个rs232 接口是什幺，又有什幺用呢。

rs232 接口是什幺
RS-232 接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。

它被广泛用于计算机串行接口外设连接。

连接电缆和机械、电气特性、信号功能及传送过程。

RS232 接口特点
RS-232 是现在主流的串行通信接口之一。

由于RS232 接口标准出现。

RS232接口,引脚定义DB9 DB252009-04-28 17:24RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。

因此现在都把RS232接口叫做DB9。

"RS-232C接口定义(9芯)针脚定义符号1载波检测DCD2接收数据RXD3发送数据TXD4数据终端准备好DTR5信号地SG6数据准备好DSR7请求发送RTS8清除发送CTS9振铃提示RIRS-232C接口定义(25芯) 针脚定义符号1频蔽地线2发送数据TXD3接收数据RXD4请求发送RTS5允许发送CTS6数据准备好DSR7信号地SG8载波检测DCD9发送返回(+)10未定义11数据发送(-)12~17未定义18数据接收(+)19未定义20数据终端准备好DTR 21未定义22振铃RI23~24未定义25接收返回(-)由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

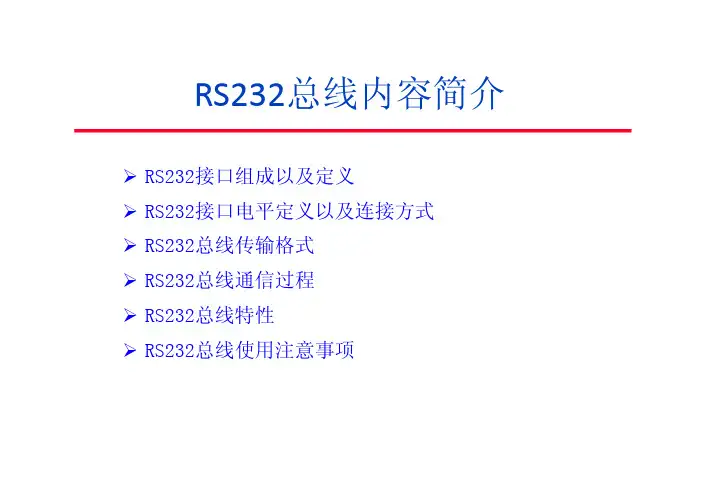

RS232总线内容简介RS232接口组成以及定义RS232接口电平定义以及连接方式RS232总线传输格式RS232总线通信过程RS232总线特性RS232总线使用注意事项RS232总线目前RS‐232是PC机与通信工业中应用最广泛的一种串行接口被定义为一种在低速率串种串行接口。

RS‐232被定义为种在低速率串行通讯中增加通讯距离的单端标准。

RS‐232采取不平衡传输方式，即所谓单端通讯。

收、发端的数据信号是相对于信号地。

RS232接口组成RS232C标准接口有25条线：4条数据线、11条控制线、3条定时线、7条备用和未定义线，常用的只有9根。

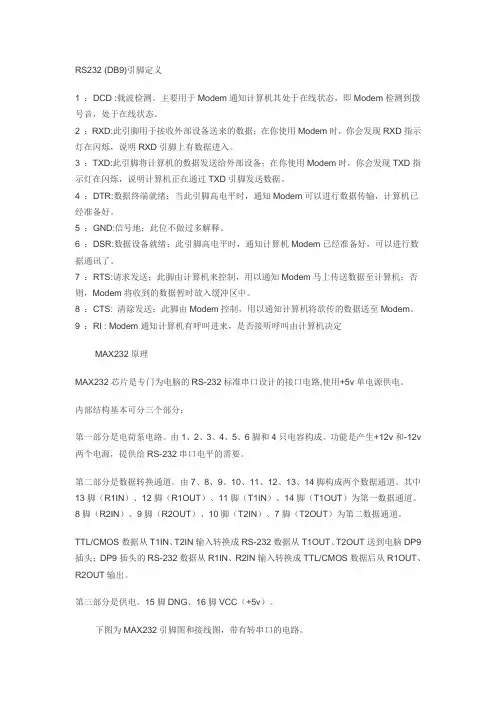

数据发送TXD与接收线RXD联络控制信号DSR（data ready）：数据装置准备好，表明MODEM状态setDTR（data terminal ready）：数据终端准备好RTS（request to send）：DTE请求DCE发送数据CTS（clear to send）：DCE允许DTE发送，是RTS的应答信号DCD（data carrier detection）：载波检测RI（ringing）：振铃信号）振铃信号地线GNDRS232 接口定义（DB9）管脚信号描述1CD载波检测2RXD接收3TXD发送4DTR数据终端准备好5GND信号地6DSR通信设备准备好7RTS请求发送8CTS允许发送9RI振铃RS232 接口定义（DB25常用信号）管脚信号描述8CD载波检测3RXD接收2TXD发送20DTR数据终端准备好7GND信号地6DSR通信设备准备好4RTS请求发送5CTS允许发送22RI振铃RS232 总线电平定义数据发送TXD与接收线RXD（为负逻辑）逻辑1（MARK）：‐3V～‐15V，对应TTL电平的“1”逻辑0（SPACE）：+3V～+15V，对应TTL电平的0）对应电平的“” 联络控制信号（RTS、CTS、DTR、DSR、DCD）信号有效（接通，ON状态，正电压）：+3V～+15V信号无效（断开，OFF状态，负电压）：‐3V～‐15VRS232 总线电平转换RS232电平和TTL电平之间需要转换，常用转换芯片为MAX232（5V）、MAX2322（3.3V）、SP3232（3.3V）等。

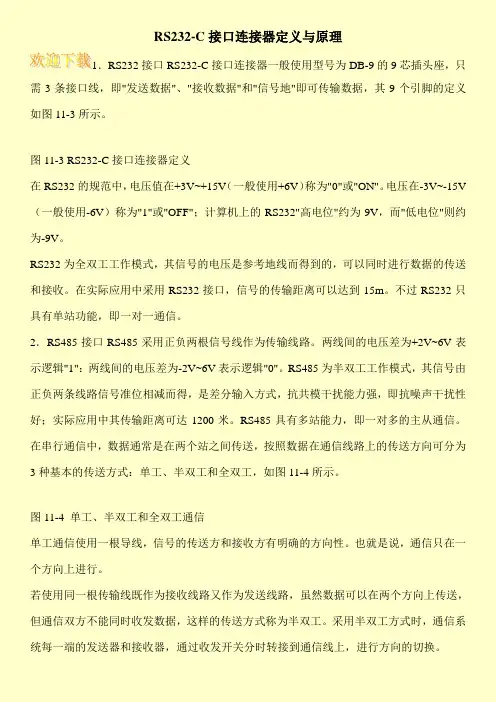

RS232-C接口连接器定义与原理1．RS232接口RS232-C接口连接器一般使用型号为DB-9的9芯插头座，只需3条接口线，即"发送数据"、"接收数据"和"信号地"即可传输数据，其9个引脚的定义如图11-3所示。

图11-3 RS232-C接口连接器定义在RS232的规范中，电压值在+3V~+15V（一般使用+6V）称为"0"或"ON"。

电压在-3V~-15V （一般使用-6V）称为"1"或"OFF"；计算机上的RS232"高电位"约为9V，而"低电位"则约为-9V。

RS232为全双工工作模式，其信号的电压是参考地线而得到的，可以同时进行数据的传送和接收。

在实际应用中采用RS232接口，信号的传输距离可以达到15m。

不过RS232只具有单站功能，即一对一通信。

2．RS485接口RS485采用正负两根信号线作为传输线路。

两线间的电压差为+2V~6V表示逻辑"1"：两线间的电压差为-2V~6V表示逻辑"0"。

RS485为半双工工作模式，其信号由正负两条线路信号准位相减而得，是差分输入方式，抗共模干扰能力强，即抗噪声干扰性好；实际应用中其传输距离可达1200米。

RS485具有多站能力，即一对多的主从通信。

在串行通信中，数据通常是在两个站之间传送，按照数据在通信线路上的传送方向可分为3种基本的传送方式：单工、半双工和全双工，如图11-4所示。

图11-4 单工、半双工和全双工通信单工通信使用一根导线，信号的传送方和接收方有明确的方向性。

也就是说，通信只在一个方向上进行。

若使用同一根传输线既作为接收线路又作为发送线路，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式称为半双工。

9针串口（DB9）25 针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 2 0 数据终端准备DTR5 信号地 GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7关于串口连接线的制作方法在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:9针对9针串口连接9针母头9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

RS232串口线接法与线芯引脚定义RS232 串口线运用于设备间的串行通讯，适用面很广泛。

RS232 串口线接法要根据实际连接设备而定，我们先看其引脚定义。

目前RS232 串口线接口为DB9 针，其接口引脚定义如下：如上图所示，RS232 串口线接口针脚分上下2 排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5 针，从左到右，分别对应1-5 号针脚；一排4 针，从左到右，分别对应6-9 号针脚。

引脚定义符号 1 载波检测DCD 2 接收数据RXD 3 发送数据TXD 4 数据终端准备好DTR 5 信号地SG 6 数据准备好DSR 7 请求发送RTS 8 清除发送CTS 9 振铃提示RI 绿联RS232 串口线线芯颜色定义：1 黑色2 棕色3 红色4 橙色5 黄色6 绿色7 蓝色8 紫色9 白色用户在需要DIY 绿联RS232 串口线的情况下，可根据这一线芯颜色，对应接线。

RS232 串口线接线方法示意图根据不同需要，RS232 串口线接法分为两种：直连与交叉。

RS232 串口线直连接法就是正常的连接：2接2，3 接3（即一头的RX 与另一头的RX 相连，TX 与另一头的TX 相连），绿联RS232 串口线为直连接法；RS232 串口线交叉接法就是交叉连接：2 接3、3 接2（即一头的RX 和另一头的TX 相连，TX 与另一头的RX 相连）。

那么RS232 串口线直连与交差接法分别用在什么场合？一般情况下，设备和电脑的连接通讯，需用到RS232 串口线直连线；而设备和设备的连接通讯，就会用到RS232 串口线的交叉线。

用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232 串口线。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

RS232接口是一种串行通信协议，常用于计算机与其他设备之间的数据传输。

以下是RS232接口的使用手册：一、接口定义RS232接口采用9针或25针的D型插头，通常在设备上会有DB9或DB25的标识。

其中，2脚为接地线（GND），3脚为发送线（TXD），5脚为数据终端设备线（DTR）和接收线（RXD）共用。

其他引脚功能因设备和协议而异。

二、连接方式1. 直连：用于近距离（小于15米）的设备间通信，如计算机与串口设备的连接。

2. 交叉连接：用于连接两个具有不同电气特性或端接电阻的设备，如PC与调制解调器或两个PC之间的连接。

3. 转换器连接：通过转换器实现不同电气特性的设备之间的通信，如通过RS232转USB转换器连接PC和串口设备。

三、通信参数1. 波特率：通信速率，常见的波特率有9600、19200、115200等，需要根据设备和协议的要求进行设置。

2. 数据位：用于传输数据的有效位数，常见的有5、6、7、8位。

3. 停止位：用于表示一个字符的结束，常见的停止位有1位和2位。

4. 奇偶校验：用于错误检测，可以选择奇校验或偶校验。

四、数据传输1. 发送数据：将需要发送的数据按照规定的通信参数进行格式化，通过TXD线发送出去。

2. 接收数据：从RXD线接收数据，并进行相应的格式化处理，得到需要的数据。

五、注意事项1. 在连接设备时，需要确保接口的引脚定义与设备的电气特性相匹配。

2. 在长时间未使用时，应将设备的电源关闭，以避免接口和设备损坏。

3. 在进行数据传输时，应确保设备的波特率、数据位、停止位和奇偶校验等参数设置正确。

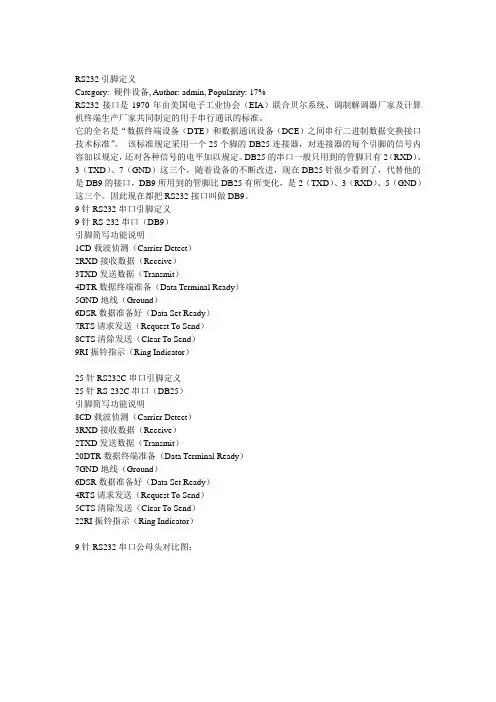

RS232引脚定义Category: 硬件设备, Author: admin, Popularity: 17%RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。

因此现在都把RS232接口叫做DB9。

9针RS232串口引脚定义9针RS-232串口（DB9）引脚简写功能说明1CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）25针RS232C串口引脚定义25针RS-232C串口（DB25）引脚简写功能说明8CD载波侦测（Carrier Detect）3RXD接收数据（Receive）2TXD发送数据（Transmit）20DTR数据终端准备（Data Terminal Ready）7GND地线（Ground）6DSR数据准备好（Data Set Ready）4RTS请求发送（Request To Send）5CTS清除发送（Clear To Send）22RI振铃指示（Ring Indicator）9针RS232串口公母头对比图：25针RS232串口公母头对比图：RS-232C, 25芯针转换为9芯针的引脚对应关系25芯接口9芯接口2 33 247586 67 58 120 4229RS-232 25芯针转换为9芯针的引脚对应图。

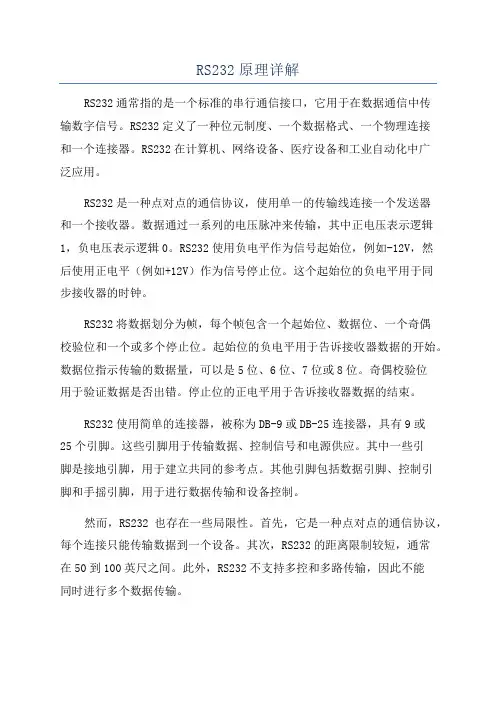

RS232原理详解RS232通常指的是一个标准的串行通信接口，它用于在数据通信中传输数字信号。

RS232定义了一种位元制度、一个数据格式、一个物理连接和一个连接器。

RS232在计算机、网络设备、医疗设备和工业自动化中广泛应用。

RS232是一种点对点的通信协议，使用单一的传输线连接一个发送器和一个接收器。

数据通过一系列的电压脉冲来传输，其中正电压表示逻辑1，负电压表示逻辑0。

RS232使用负电平作为信号起始位，例如-12V，然后使用正电平（例如+12V）作为信号停止位。

这个起始位的负电平用于同步接收器的时钟。

RS232将数据划分为帧，每个帧包含一个起始位、数据位、一个奇偶校验位和一个或多个停止位。

起始位的负电平用于告诉接收器数据的开始。

数据位指示传输的数据量，可以是5位、6位、7位或8位。

奇偶校验位用于验证数据是否出错。

停止位的正电平用于告诉接收器数据的结束。

RS232使用简单的连接器，被称为DB-9或DB-25连接器，具有9或25个引脚。

这些引脚用于传输数据、控制信号和电源供应。

其中一些引脚是接地引脚，用于建立共同的参考点。

其他引脚包括数据引脚、控制引脚和手摇引脚，用于进行数据传输和设备控制。

然而，RS232也存在一些局限性。

首先，它是一种点对点的通信协议，每个连接只能传输数据到一个设备。

其次，RS232的距离限制较短，通常在50到100英尺之间。

此外，RS232不支持多控和多路传输，因此不能同时进行多个数据传输。

为了克服RS232的局限性，人们发展了许多其他串行通信协议，如RS422和RS485、这些协议支持更长的距离、更高的传输速率和多路传输。

另外，现代的通信技术，如以太网和USB，逐渐取代了RS232在许多领域的应用。

总之，RS232是一种常见的串行通信协议，用于在计算机和外部设备之间传输数据。

它定义了一种位元制度、一个数据格式、一个物理连接和一个连接器。

RS232具有简单、可靠和广泛使用的特点，但也存在距离限制和连接数限制等局限性。

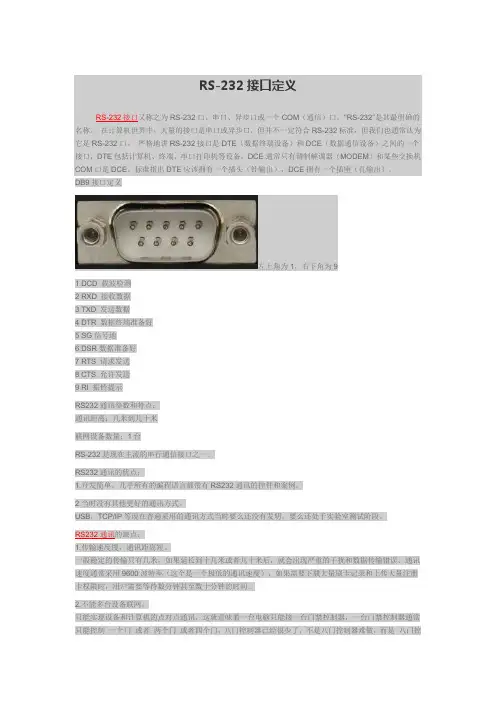

RS-232接口定义RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。

"RS-232"是其最明确的名称。

在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。

严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。

DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。

标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。

DB9接口定义左上角为1，右下角为91 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG信号地6 DSR数据准备好7 RTS 请求发送8 CTS 允许发送9 RI 振铃提示RS232通讯参数和特点：通讯距离：几米到几十米联网设备数量：1台RS-232是现在主流的串行通信接口之一。

RS232通讯的优点：1.开发简单，几乎所有的编程语言都带有RS232通讯的控件和案例。

2.当时没有其他更好的通讯方式。

USB，TCP/IP等现在普遍采用的通讯方式当时要么还没有发明，要么还处于实验室测试阶段。

RS232通讯的缺点：1.传输速度慢，通讯距离短。

一般稳定的传输只有几米，如果延长到十几米或者几十米后，就会出现严重的干扰和数据传输错误。

通讯速度通常采用9600波特率（这个是一个极低的通讯速度），如果需要下载大量刷卡记录和上传大量注册卡权限时，用户需要等待数分钟甚至数十分钟的时间。

2.不能多台设备联网。

只能实现设备和计算机的点对点通讯，这就意味着一台电脑只能接一台门禁控制器，一台门禁控制器通常只能控制一个门或者两个门或者四个门，八门控制器已经很少了，不是八门控制器难做，而是八门控制器的需要至少接20多条来自读卡器、按钮、电锁的电线，这些电线缠绕在一起，产生的干扰大，容易造成门禁设备的不稳定，而门禁系统是24小时不中断供电系统，用户对其稳定性要求高。
