板式换热器安装与使用说明书
板式换热器安装与使用
1、拆箱
板式换热器一般情况下都是木质包装，在拆箱签一定要确认木箱是否在正确的位置。因
为，设备在木箱内。固定挡板面市向下放置的，以使设备的重心在木箱的下方，所以，未拆
箱前搬动箱体时，不要使箱体侧倒或道里，以免因箱体重心不稳，砸伤人员、摔坏设备。
拆箱时，用工具先将顶部木板拆除，再依次将四周的木板拆除；木箱最下面的木板与换
热器是固定在一起的，需将固定铁片剪断，此时，装箱文件即可取下，请注意保存好。至此, 拆箱工作结束。
2、吊运
吊运换热器前，一定要仔细阅读装箱文件中的使用手册，以保证正确的方式进行吊运工
作。吊装时，须注意对换热器采取保护措施，避免碰撞和坠落事件的发生。
3、安装
板式换热器为整机出厂。出厂前，工厂对换热器性能的各项指标已经进行了检测。因此, 运抵安装现场的换热器，可直接安装使用。
（1）基础
制作换热器的安装基础，主要是为了换热器的水平安装和有利于连接配管以及方便日后
对换热器的维修、保养，所以，基础的制作是依照现场情况来考虑的。板式换热器出厂时，
在换热器上配制了三个地脚，并在装箱时为用户准备了一份安装尺寸图，用户可根据实物和
安装尺寸图在基础中做预埋件，安装时拧紧地脚螺栓，以免启动时振动影响换热器性能和造成损坏。安装时，不允许有外力加在换热器上，以免使换热器变形、影响正常运行。
（2）配管的连接
用户在连接配管时。首先要特别注意热侧和冷侧进、出口配管的连接位置，凡是在换热
器设计选型时，设计参数表上注明’流程为1'个接口方向D i为热介质进口，D2为热介质
出口，D3为冷介质进口，D4为冷介质出口。安装人员必须在确认了每个配管的功能之后，方可进行连接配管的工作。配管连接前还需要仔细检查流道内有无硬杂物，以免运行时堵塞
流道或降低换热效率。泵的安装方式分为硬性联接安装和柔性联接安装。（由客户视具体情
况而定）
（3）特别提示
根据我公司技术人员对可拆板式换热器的跟踪调查, 发现，一些用户在使用过程中是所
遇到的问题，大多数都是在安装过程时遗留下来的，为此特别提醒客户:
a、板式换热器的四个接口，每个接口处均需要安装压力表、温度计和预留冲洗接口。
b、中央空调使用板式换热器时，冷侧进口需加装流量控制阀和Y形过滤器。热侧以水为
介质时进口需要加装流量显示器。
c、集中供热领域使用板式换热器时，冷侧进口需要加装除污器、Y形过滤器和流量控
制阀。热侧进口需加装除污器，丫形过滤器和流量控制阀。热侧进口需加装除污器，
Y形过滤器和流量显示器。
d、生活热水系统使用板式换热器时，加装温控器，并在冷侧进口前加装流量控制阀和
水净化设备。热侧以水为介质时进口需要加装流量显示器和Y形过滤器。
e、汽-水换热使用板式换热器时，在满足上述条件的同时，在热侧出口如装有疏水器，
需加装旁通管，且疏水器和旁通管要按规定坡度安装。
f、当夏季空调为制冷机直接供冷，而水循环系统与冬季空调共用一套循环泵时，换热器设计选型时，
二次侧（冷侧）的出口温度的确定必须注意设计工况温度是分流水量与换热器供水量混合后的温
度，而不是指换热器二次侧（冷侧）供水出口的温度。此时的二次侧（冷侧）供水温度需要按混合要求来确定。为避免冬季运行时循环水的流量偏大，造成换热器无法正常工作，此时需在二次侧
（冷侧）进口前、出口后加装分流旁通，分流旁通管上必须安装止回阀和流量控制阀。
g、板式换热器在安装前，必须对所有管路进行清洗。
4、使用
板式换热器在出厂前都进行了压力试验，一般情况下，“客户在安装后即可投入使用，无需对换热器进行调试。
（1）首次投入使用时换热器启动
a、开启冷侧出口阀门（D4）并开启放气阀（系统管路上）。
b、缓慢开启冷侧入口阀门（D3）,空气放尽后关闭放气阀。
c、开启热侧出口阀门（D2）。
d、缓慢开启热侧入口阀门（D i）。
在首次投入使用10-15天内，需要特别注意换热器压力降得变化情况，因为由于管道冲洗的不彻底，遗留下来的工程垃圾很容易滞留在换热器内，造成堵塞。在循环泵配置合理的情况下，是否有异物堵塞换热器，从进出口的压差和温度的变化上能够观察至到，一旦发现换热器工作不正常，用
户应及时通知我公司维修人员到现场，对出现的
问题进行定性分析。如只是堵塞问题，用户需在维修人员的指导下，对换热器进行清
洗。第一次进行换热器的拆开和复原，建议用户通知我公司维修人员到现场予以指导。
换热器停止
a、缓慢关闭热侧入口阀门（D i）
b、关闭热侧出口阀门（D2）
c、缓慢关闭冷侧入口阀门（D3）
d、关闭冷侧出口阀门（D4）
（2）日常维护保养
板式换热器的板片是采用抗腐蚀性比较强的不锈钢材料制成，框架板也经过了防腐蚀
的处理（钢珠喷丸达到SA2.5表面处理要求；均匀喷涂由聚酰胺脂法郎组成的HEMPEL5534涂料；在42C烘箱内恒温保持2-3小时），在日常维护保养时没有特殊要求。需要用户注意的是工作压力和工作温度以及进行热交换的介质的流量必须限定在最初设计的范围内（相关数据请查阅我公司技术部出具的设计选型参数表），不可自行调整，任
何一个工况参数的调整，都会对换热器的正常运行产生影响，致使用户的需要无法得到满
足。
对换热器采取保温措施，是一项既节能又可避免夏季用于制冷换热时，因换热器表面
结露而造成的麻烦。
（3）维修
当板式换热器的密封胶垫出现老化现象，无法起到密封作用时，需要对出现问题的密封胶垫进行更换。板式换热器使用的是免粘胶垫，胶垫更换工作极为简单易行。
板式换热器的板片出现以下情况时需要对板片进行维修或更换：
a、板片结垢严重，使换热器无法正常工作，需要对板式换热器内部采用化学除垢
的方法进行清洗。清洗配方直接向我公司技术部咨询索取。
b、当板片因腐蚀和意外损伤，造成断裂和穿孔时，需要更换新的板片。
（4）配件的购买
由于密圭寸垫圈在自然环境下存放极易老化，板片由于用户存放条件的限制，很难保证板片的完好
保存，所以建议用户现买现用。公司为每个客户和每台产品都建立了长久保存的档案，在用户需要时，我公司售后服务部门会准确及时为用户提供所需的配件。
板式换热器使用说明书 一、概况 板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高，热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3—5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。 二、结构及外形尺寸 BR型系列产品，整机装配有普通式结构（不经常拆洗工况采用）和悬挂式结构（拆洗较频繁的工况采用）两种。 普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。 悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。 三、技术参数及规格型号表示方法 1、技术参数
传热系数 W/㎡℃2000～6000 2、规格型号表示方法： 表示：人字形板式换热器，单板片换热面积0.2㎡，经过第一次改型，工作压力1.6Mpa，工作温度150℃，单机公称换热面积20㎡，流程组合形式2×25 ，式中分子表示热介质，分母表示冷介质，2表示程数有2程，亦为折流次数，25表示每程有25条流道。 四、流程工作原理 板式换热器由于板片波纹表面的特殊作用，使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变，致使流体在不大的流速下（Rc=200时），激起了强烈端动，因而加快了流体边界层的破坏，强化了传热过程，有效地提高了传热能力。并使其具有结构紧凑、金属耗量低、操作灵活性大、热损失小、安装、检查拆洗方便、耐腐性强、使用寿命长等突出优点。 换热器的流程是由许多板片按一定工艺及需方技术工作要求组装而成的。组装时A板和B 板交替排列，板片间形成网状通道四个角孔形成分配管和汇合管，密封垫把冷热介质密封在换热器里，同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动，可以逆流也可以顺流，在流动过程中冷热流体通过板壁进行热交换。板式换热器的流程组合形式很多，都是采用不同的换向板片和不同组装来实现的，流程组合形式可分为单流程，多流程和汽液交换流程，混合流程形式。 要根据工艺条件来选择换热器的流程组合。（图二） 五、换热器安装 1、板式换热器的两块压紧板上有4个吊耳，供起吊时用，吊绳不得挂在接管、定位横梁或板片上。 2、换热器周围要留有1米左右的空间，以便于检修。 3、冷热介质进出口接管之安装，应严格按照出厂铭牌所规定方向连接，否则，换热器性能将受到影响。 4、安装管路时，应在管路上配齐阀门、压力表、温度计，流量控制阀应装在换热器进口处，在出口处应装排气阀。 5、设备管道里面要清理干净，防止砂石焊渣等杂物进入换热器，造成堵塞。 6、当使用介质不干净，有较大颗粒或长纤维时，进口处应装有过滤器。
北海汇宏粉煤灰综合利用项目二厂 分解系统（前100万吨）、煤气站系统等 建筑安装工程 管板式换热器吊装安装 施工方案 批准： 审核： 编制： 山西省工业设备安装有限公司 北海汇宏粉煤灰项目部 2015年7月
目录 一、工程概况 (3) 二、编制依据 (4) 三、施工准备 (4) 四、吊装作业 (5) 五、设备安装 (6) 六、安全保证措施 (9) 七、安全管理体系图： (10) 八、主要危害源及控制办法 (10)
一、工程概况 1.1工程简介 本方案适用于种子分解车间7台、精液热交换车间9台管板式换热器设备吊装，该设备均安装在±0.000基础平面上。考虑到精液热交换车间板式换热器重量轻、安装跨度大且均匀布置在车间的特点。因此，板式换热器选择在柱1西侧吊装，板式换热器（S-2）3台设备中心距离1#柱中心为3米，重量为6t，使用25吨汽车吊吊装。板式换热器（S-1）6台设备中心距离1#柱中心为19米，重量为8t，使用100吨汽车吊吊装。 1.2 设备主要参数： 设备位号设备名称规格重量（t）安装标高（m）备注 Ee301AB 板式换热器F=300㎡ 6 +0.200 立式 Ee301C 板式换热器F=600㎡8 +0.200 立式 S-31 管式热交换器F=124㎡21 +0.200 立式 S-26 宽流道板式换热器F=340㎡ 6 +0.200 卧式 建设单位：滨州北海汇宏新材料有限公司 监理单位：山东同力建设项目管理有限公司 施工单位：山西省工业设备安装有限公司 设计单位：东北大学设计研究院（有限公司）
二、编制依据 1.1 施工合同 1.2 管板式换热器设备平面布置图、设备基础平面布置图 1.3 设备管口方位图 1.4 《化工工程建设起重施工规范》 HGJ201-83 1.5 《机械设备安装工程施工及验收通用规范》 GB/T50231-2011 三、施工准备 1、吊装前准备和吊装条件 1.1施工前技术准备工作 施工前应由技术专工和技术员根据现场实际情况、设备外形尺寸、运输方式等确定吊装方案。施工前吊装人员应熟悉方案，并了解整个吊装过程，然后由技术员进行安全、技术交底。 1.2吊装人员、机具准备 主要施工机具 序号机械名称型号单位数量备注 1 25吨汽车吊台 1 2 100吨汽车吊台 1 3 钢丝绳15米Φ30 对 2 3 装载机台 1 用于平整道路 4 吊装卡环5吨个 4
板式换热器安装与使用说明书 板式换热器安装与使用 1、拆箱 板式换热器一般情况下都是木质包装，在拆箱签一定要确认木箱是否在正确的位置。因为，设备在木箱内。固定挡板面市向下放置的，以使设备的重心在木箱的下方，所以，未拆 箱前搬动箱体时，不要使箱体侧倒或道里，以免因箱体重心不稳，砸伤人员、摔坏设备。 拆箱时，用工具先将顶部木板拆除，再依次将四周的木板拆除；木箱最下面的木板与换 热器是固定在一起的，需将固定铁片剪断，此时，装箱文件即可取下，请注意保存好。至此，拆箱工作结束。 2、吊运 吊运换热器前，一定要仔细阅读装箱文件中的使用手册，以保证正确的方式进行吊运工作。吊装时，须注意对换热器采取保护措施，避免碰撞和坠落事件的发生。 3、安装 板式换热器为整机出厂。出厂前，工厂对换热器性能的各项指标已经进行了检测。因此， 运抵安装现场的换热器，可直接安装使用。 （ 1）基础 制作换热器的安装基础，主要是为了换热器的水平安装和有利于连接配管以及方便日后对换热器的维修、保养，所以，基础的制作是依照现场情况来考虑的。板式换热器出厂时， 在换热器上配制了三个地脚，并在装箱时为用户准备了一份安装尺寸图，用户可根据实物和 安装尺寸图在基础中做预埋件，安装时拧紧地脚螺栓，以免启动时振动影响换热器性能和造 成损坏。安装时，不允许有外力加在换热器上，以免使换热器变形、影响正常运行。 （ 2）配管的连接 用户在连接配管时。首先要特别注意热侧和冷侧进、出口配管的连接位置，凡是在换热器设计选型时，设计参数表上注明‘流程为1’个接口方向D1为热介质进口，D2为热介质 出口， D3为冷介质进口，D4为冷介质出口。安装人员必须在确认了每个配管的功能之后， 方可进行连接配管的工作。配管连接前还需要仔细检查流道内有无硬杂物，以免运行时堵塞 流道或降低换热效率。泵的安装方式分为硬性联接安装和柔性联接安装。（由客户视具体情 况而定） （ 3）特别提示 根据我公司技术人员对可拆板式换热器的跟踪调查，发现，一些用户在使用过程中是
XP系列电动执行器 使用说明书 常州轩普阀门 一，概要 XP系列阀门电动执行器与同类产品相比具有卓越的性能，无可争辩的优势，其外表 精致小巧、美观大方，内部设计独特，坚韧耐磨不易损坏。 ●体积小巧：体积只有同类产品的35％左右； ●轻便宜人：重量相当于同类产品的1/3； ●美观大方：压铸铝合金外壳，外表精细流畅并能减少电磁干扰； ●功能大方：开关型、无源触点型、比例型、智能调节型应有尽有； ●精密耐磨：蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙， 使传动精度大幅度提高； ●使用方便：免点检、免加油、防锈防水、任意角度安装； ●多重保护：电气限位、机械限位、过热保护、过载保护、除湿保护 ●速度多样：5秒、8秒、15秒、30秒、50秒、100秒等； ●数控调节：高度集成智能化模块，数字设定、数字整定、自诊断高度精确，无需定位器， 自动控制，一机多能； ●安全保障：通过AC1500V耐压检测，H级高度绝缘电机，保障机体和生产安全； ●配套简单：采用单相、三相、直流电源，外接线路简单；
二，外观图 5 零 件 名 称 1 箱体 2 开度计 3 电缆夹头 4 手动部橡胶塞 5 输出轴 6 减速盖 7 电气盖 8 接线盖 9 手动操作处 三，外观尺寸图 90 80 68 6-M8 8-M6 72 60 D 70 6312 12 12 104 59 45 20 -5 XP 2 4680 S H U T O P E N 1 2 3 4
24680 S H U T O P E N 9882 8670 4-M6 4-M 8 70 15 45 °12 12 2 4680 S H U T O P E N -25/50 153 26 90 63 XP 115 26 63 52 -10/16 XP
板式换热器安装及操作规程 换热器安装 1 、板式换热器的两块压紧板上有 4 个吊耳，供起吊时用，吊绳不得挂在接管、定位横梁或板片上。 2 、换热器周围要留有 1 米左右的空间，以便于检修。 3 、冷热介质进出口接管之安装，应严格按照出厂铭牌所规定方向连接，否则，换热器性能将受到影响。 4 、安装管路时，应在管路上配齐阀门、压力表、温度计，流量控制阀应装在换热器进口处，在出口处应装排气阀。 5 、设备管道里面要清理干净，防止砂石焊渣等杂物进入换热器，造成堵塞。 6 、当使用介质不干净，有较大颗粒或长纤维时，进口处应装有过滤器。 7 、换热器连接管道安装焊接时，应将电焊地线搭在焊接处，严禁将地线搭在远处，使电流回路通过换热器而造成损坏。 使用投产前准备
1 、设备使用前应检查夹紧螺栓是否松动，按照说明书应紧到尺寸 A 保证所有螺栓均匀一致。 2 、使用前按 1.25 倍的操作压力分到进行水压试验，保压二十分钟无泄漏方可投产。 3 、本设备使用前用清自来水进行 20 分钟左右清洗循环即可了。 4 、在管路系统中应设有放气阀开启后应排出设备中空气防止空气停留在设备中，降低传热效果。 5 、冷热介质进出口接管之安装，应严格按出厂铭牌所规定方向连接。否则，没能发挥设备最佳性能。 6 、本设备用于食品、制药投产前将每只螺栓松开，将每板片用棕刷清洗干净，应按照流程进行均匀组装完毕。 82 o － 90 o 热水进行 10 － 20 分钟循环消毒，立即起动物料泵，使冷却物料把板片内剩余水全部顶出，直至完全是物料即可生产了。 板式换热器操作规程 1 、开始运行操作时，如两种介质压力不一样，要先应缓慢打开低压侧阀门，然后开入高压侧阀门。 2 、停车运行时应缓慢切断高压侧流体，再切断低压流体，请注意这样做将大大有助于本设备之使用寿命。
电动执行器安装和操作说明 目录 一般信息 1.0 驱动器安装 2.0 外部零件的标准模式 3.0 内部零件的标准模式 4.0 接线图 5.0 电源要求 6.0 负载率7.0 手轮和离合8.0 机械行程停止调整9.0 电气连接和初步测试10.0 限位开关的设置11.0 扭矩调整12.0 逆时针方向关闭设置13.0 加热器14.0 润滑15.0 指示器设置16.0 保养17.0 存储18.0 工具19.0 执行器安装详情ISO5211 20.0 执行驱动轴套详情21.0 故障排除22.0
1.0 一般信息 HQ系列电动执行器是提供设计和高效的运作的90°回转阀门，减速器等。 执行器的扭矩范围从80N*M到3000N*M，目前有十款。 紧凑型执行器HQ-006也可以单独购买。 HQ-008，015，020，030，050，060，080，120，200&300。HQ标准的特点 外壳气候防护型IP67，NEMA4&6 材料压铸铝，耐腐蚀涂层 电源110/220V AC 1PH 50/60Hz，380/440V AC 3PH 50/60Hz，±10％ 负载率EC 34 S2（25~30﹪） 电机可逆异步电动机 限位开关2×开/关SPDT，250V AC 10A Rating 辅助限位开关2×开/关SPDT，250V AC 10A Rating（HQ-008除外） 扭矩开关开/关SPDT，250V AC 10A Rating（HQ-008除外） 失速保护内置热保护 行程90°±10％ 指示器连续位置指示 手动控制机械离合机构 自锁蜗轮蜗杆机构提供 机械限位2个外部可调节的机械限位 干燥器5~10W 防冷凝 接线孔2个PF3/4” 润滑铝基润滑脂EP型 环境温度－20℃~＋70℃（电子板选项除外） 外涂层干粉，环氧聚酯孟塞尔No.5R 3.5/12 安装前检查 验证驱动器铭牌，以确保安装或使用前的型号，扭矩，运行速度，电压和外壳类型。 重要的是验证输出扭矩执行机构，这是预期应用适当的负载率的阀门和执行器的扭矩相应要求。 2.0 驱动器安装 不抬起手轮执行机构 执行器可安装在任何位置
板式换热器的操作
一、开车操作及注意事项 1、在新工艺管线上使用时，要注意清除管线内的杂物，以免堵塞换热器。 2、如果用污水作冷却介质，或回收污水的余热，或介质内含有粒状固体物时，要在换热器入口端装上过滤器或除污器，以免堵塞换热器。 3、冷却水（被加热）温度超过40℃时，应尽可能先进行软化处理，以免换热器结垢，影响传热效果。 4、检查管线连接是否正确，避免两种介质相混，引起不良后果。 5、开车前严格检查冷、热介质的进口阀门是否关闭，出口阀门是否开启。 6、完成上述工作后方可开机。开车先启动冷、热介质的泵，慢慢地打开冷介质的进口阀，然后打开热介质的进口阀，使介质缓慢地流入换热器，以免温度过高。 7、检查所有密封面及所有焊缝处有无渗漏等不正常现象。 8、缓慢地升温，同时测定和计算是否满足工艺要求。满足后，则可进入正常操作。 二、正常运行及检查 1、要经常检查换热器的所有密封面及焊缝，观察有无渗漏等不正常现象。若发现渗漏，应及时在渗漏处作上记号，待停机后处理。 2、要定时检查压力表、温度计，观察是否有不正常现象。 3、停车时先慢慢关闭热、冷介质的进口阀，然后关闭两介质的出口阀。开机时则反之，先打开出口阀，然后缓慢地打开进口阀。 4、要定期对低压侧介质进行化验，以免有高压侧介质混入。如有混入，说明发生内漏，应停机处理。 三、停机操作及注意事项 1、停机前必须先停泵，切断电源。 2、停泵后，先缓慢地关闭热介质进口阀门，再关闭冷介质的进口阀门。最后关闭两介质的出口阀门。 3、如果管线上装有放空阀，应打开。 4、对温度较高的介质及腐蚀性介质，应尽量使设备放空，以免打开设备时烫伤人和腐蚀设备。
板式换热器知识大全 板式换热器原理 板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。 其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密圭寸周边较长，容易泄漏，不能承受高压。 板式换热器有哪几部分组成？有什么作用？ 板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。 各部件作用如下： 一、传热板片 传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。 二、密封垫片 板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。 三、两端压板 两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。 四、夹紧螺栓 夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。 五、挂架 主要是支承换热板片，使其拆卸、清洗、组装等方便。 换热器的安装和使用方法 板式换热器按照有无鞍式支架分为两种安装方式。第一种，对于没有鞍式支架的板式换热器，应把换热器安装在砖砌的鞍形基础上，安装后的板式换热器此刻不用与基础固定，整个板换可随着膨胀的改变自由移动。 第二种，对于有鞍式支座的板换，应首先在基础上平铺混凝土，待完全干透后用地脚螺栓将鞍式支座与地面混凝土完全固定起来。
智能 MME800系列调节型 S4-25%/1200次/小时 多转式电动执行器 扭矩30～125 N ·m 操作说明 速度7～35 r/min （用于1.06版本软件的执行器） 10/78—1.05 CN ■ 应用 本电动执行器结构坚固耐用，适用于操纵端控制元件，广泛应用于能源、化工、石油与天然气、水与污水处理等行业。 附加的齿轮传动装置（用于有限转角、直线运动）能与各种类型的阀门相互匹配使用。 智能型多转式执行器具有多种扩展功能，如自诊断功能，大大地简化了调试工作并可加快工程进度。 MME800系列执行器可以通过使用方便的红外通讯接口或任选的总线接口进行通讯。 模块式结构，规格精简，降低用户备品备件库存量 辅助的速度控制能确保在微偏差调节中获得很高的定位精度
目录 1．适用范围。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 2 2．菜单结构和参数设定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 2 3．电气连接。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 6 4．红外通讯。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 9 5．故障与意外情况处理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 10 6．现场总线。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11 7．附言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12 1． 适用范围 本操作说明适用范围为软件版本1.06的ONTRAC MME800全系列产品，也可供MOE700全系列产品使用参考。 2． 菜单结构和参数设定 ONTRAC产品采用多层树状菜单，操作简单，维护方便。 第一级菜单中除“P0”外，均含有第二级子菜单。 图1 工作状态 接通三相电后，拨动拨盘可切换“REMOTE”、“O/S”和“LOCAL”工作状态。 执行器处于“REMOTE”状态时，接受远程控制或者现场总线信号进行动作，此时本地操作可观察各状态运行参数，但无法修改参数，也无法通过本地操作驱动执行器。 执行器处于“O/S”状态时，不接受任何驱动信号，但可通过本地操作观察各运行参数，此为出厂预设状态。 执行器处于“LOCAL”状态时，可进行本地操作驱动执行器，并可进行产品运行参数修改。
设备安装运行维护使用说明书 板式热交换器山东华昱压力容器有限公司

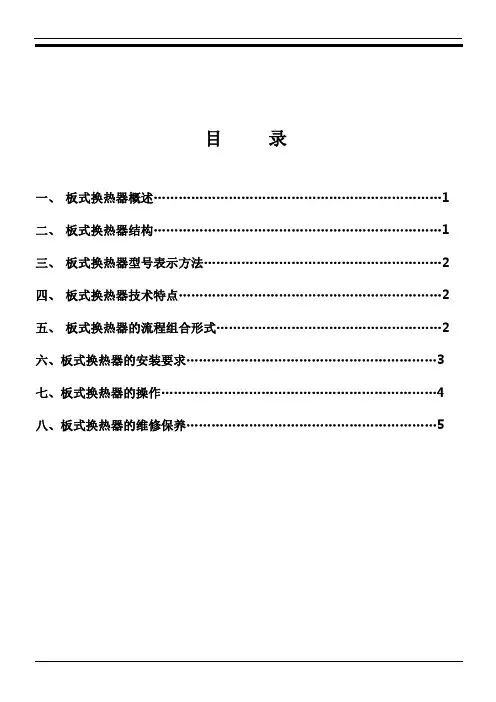

目录 一、板式热交换器概述 (1) 二、板式热交换器结构 (1) 三、板式热交换器型号表示方法 (2) 四、板式热交换器技术特点 (2) 五、板式热交换器的流程组合形式 (2) 六、板式热交换器的安装要求 (3) 七、板式热交换器的操作 (4) 八、板式热交换器的维修保养 (5)
