浅谈对变压器差动保护不平衡电流的认识

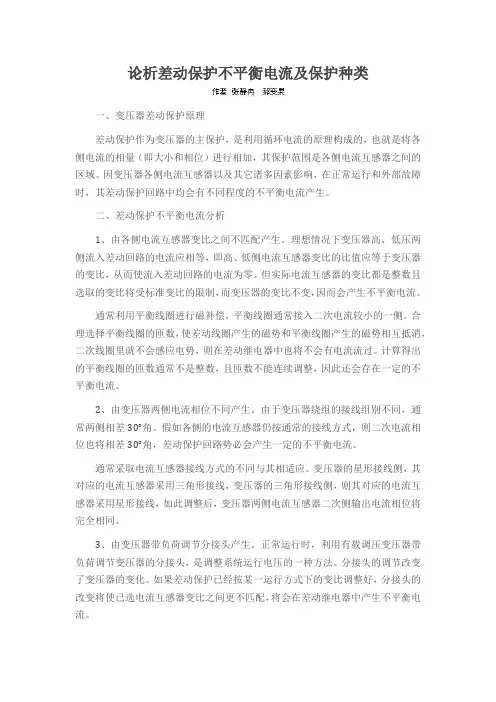

论析差动保护不平衡电流及保护种类一、变压器差动保护原理差动保护作为变压器的主保护，是利用循环电流的原理构成的，也就是将各侧电流的相量（即大小和相位）进行相加，其保护范围是各侧电流互感器之间的区域。

因变压器各侧电流互感器以及其它诸多因素影响，在正常运行和外部故障时，其差动保护回路中均会有不同程度的不平衡电流产生。

二、差动保护不平衡电流分析1、由各侧电流互感器变比之间不匹配产生。

理想情况下变压器高、低压两侧流入差动回路的电流应相等，即高、低侧电流互感器变比的比值应等于变压器的变比，从而使流入差动回路的电流为零。

但实际电流互感器的变比都是整数且选取的变比将受标准变比的限制，而变压器的变比不变，因而会产生不平衡电流。

通常利用平衡线圈进行磁补偿，平衡线圈通常接入二次电流较小的一侧。

合理选择平衡线圈的匝数，使差动线圈产生的磁势和平衡线圈产生的磁势相互抵消，二次线圈里就不会感应电势，则在差动继电器中也将不会有电流流过。

计算得出的平衡线圈的匝数通常不是整数，且匝数不能连续调整，因此还会存在一定的不平衡电流。

2、由变压器两侧电流相位不同产生。

由于变压器绕组的接线组别不同，通常两侧相差30°角。

假如各侧的电流互感器仍按通常的接线方式，则二次电流相位也将相差30°角，差动保护回路势必会产生一定的不平衡电流。

通常采取电流互感器接线方式的不同与其相适应。

变压器的星形接线侧，其对应的电流互感器采用三角形接线，变压器的三角形接线侧，则其对应的电流互感器采用星形接线，如此调整后，变压器两侧电流互感器二次侧输出电流相位将完全相同。

3、由变压器带负荷调节分接头产生。

正常运行时，利用有载调压变压器带负荷调节变压器的分接头，是调整系统运行电压的一种方法。

分接头的调节改变了变压器的变化。

如果差动保护已经按某一运行方式下的变比调整好，分接头的改变将使已选电流互感器变比之间更不匹配，将会在差动继电器中产生不平衡电流。

4、由变压器本身的励磁涌流产生。

分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护变电站主变压器安全运行的重要装置之一，它能够对变压器进行差动保护，及时发现和处理变压器内部出现的故障。

不平衡电流是造成差动保护误动作的常见原因之一。

本文将从不平衡电流产生的原因进行分析，以便更好地深入了解主变压器差动保护故障的成因。

1. 主变压器内部故障主变压器内部的故障是导致不平衡电流产生的主要原因之一。

当主变压器出现短路、接地故障或绕组内部接触不良等故障时，容易导致不同相之间电流不平衡。

在绕组短路时，故障相的电流会明显大于正常相的电流，这样就会导致差动保护误动作。

主变压器内部故障是造成不平衡电流的主要原因之一。

2. 绕组接地故障3. 负载不平衡主变压器负载不平衡也是导致不平衡电流产生的原因之一。

在负载不平衡的情况下，变压器各相的负载不一样，导致各相电流不平衡。

特别是在大型工业用电场合，负载不平衡现象十分常见，这就需要主变压器差动保护对不平衡电流进行准确判断，避免误动作。

4. 谐波的影响电网中存在谐波也是导致不平衡电流产生的一个重要原因。

当电网中存在谐波时，会引起主变压器内部的不平衡电流，尤其当谐波电流通过绕组时，会产生非对称的磁场，导致不同相之间的电流不平衡，从而影响差动保护的灵敏度和可靠性。

不平衡电流是主变压器差动保护误动作的一个常见问题。

主要原因包括主变压器内部故障、绕组接地故障、负载不平衡和谐波的影响。

对这些产生不平衡电流的原因进行深入分析，可以为差动保护的改进提供一些借鉴和参考，进一步提高其灵敏度和可靠性。

变压器差动保护的不平衡电流及克服方法变压器差动保护是一种重要的电力系统保护装置，用于保护变压器的安全运行。

一旦发生元件的故障，例如绕组短路或接地故障，会引起差动电流不平衡，此时差动保护将起到关键的作用。

本文将详细介绍变压器差动保护中的不平衡电流问题，并探讨了一些克服方法。

不平衡电流问题是指在正常运行情况下，变压器差动保护输入和输出电流之间出现不平衡的现象。

造成不平衡电流的原因可能有多种，如绕组短路、绝缘故障以及负荷不均衡等。

不平衡电流会导致差动保护的误动作，从而影响电力系统的稳定运行。

克服不平衡电流的方法有以下几种：1.基本差动保护原理：差动保护原理是通过比较变压器的输入和输出电流来判断是否存在故障。

基本差动保护原理可以有效地检测对称故障，但对于不平衡故障的检测相对较弱。

因此，需要采用其他方法来克服不平衡电流的问题。

2.元件选择：正确选择差动保护所使用的元件对克服不平衡电流非常重要。

换流器和变压器侧比例放大器等元件应具有较好的动态响应特性和高抗干扰能力，以减少不平衡电流对差动保护的影响。

3.抗干扰能力的提高：由于电力系统中存在各种干扰源，例如负荷电流突变、谐波干扰等，这些干扰源会引起差动保护误动作。

为了克服不平衡电流，需要提高差动保护的抗干扰能力，采用滤波器、补偿器等改进措施来减少干扰。

4.组合保护：差动保护通常与其他保护装置配合使用，例如过电流保护、过热保护等。

通过组合使用多种保护装置，可以增强对不平衡电流的检测和判断能力，从而更好地保护变压器的安全运行。

5.故障录波和分析：对于差动保护误动作的原因，可以通过故障录波和故障分析来进一步研究。

录波数据可以提供详细的电流和电压波形，通过对波形的分析，可以找出导致差动保护误动作的原因，从而采取相应的措施。

总之，不平衡电流是变压器差动保护中需要解决的重要问题。

采取适当的方法和措施，可以有效地克服不平衡电流，提高差动保护的性能和可靠性，确保变压器的安全运行。

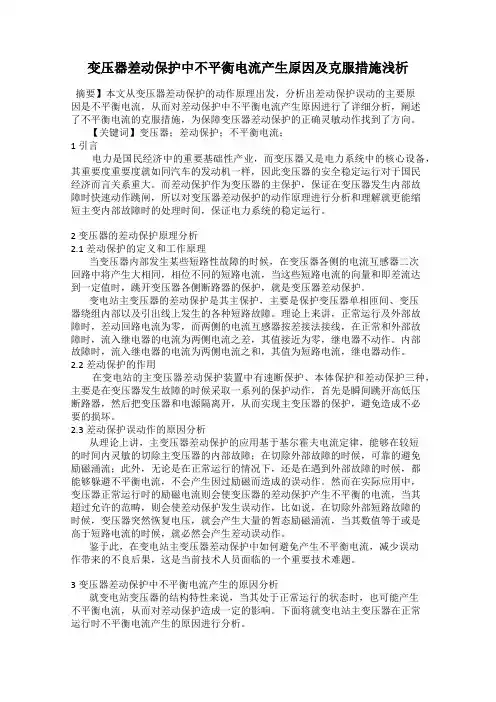

变压器差动保护中不平衡电流产生原因及克服措施浅析摘要】本文从变压器差动保护的动作原理出发，分析出差动保护误动的主要原因是不平衡电流，从而对差动保护中不平衡电流产生原因进行了详细分析，阐述了不平衡电流的克服措施，为保障变压器差动保护的正确灵敏动作找到了方向。

【关键词】变压器；差动保护；不平衡电流；1 引言电力是国民经济中的重要基础性产业，而变压器又是电力系统中的核心设备，其重要度重要度就如同汽车的发动机一样，因此变压器的安全稳定运行对于国民经济而言关系重大。

而差动保护作为变压器的主保护，保证在变压器发生内部故障时快速动作跳闸，所以对变压器差动保护的动作原理进行分析和理解就更能缩短主变内部故障时的处理时间，保证电力系统的稳定运行。

2 变压器的差动保护原理分析2.1差动保护的定义和工作原理当变压器内部发生某些短路性故障的时候，在变压器各侧的电流互感器二次回路中将产生大相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护。

变电站主变压器的差动保护是其主保护，主要是保护变压器单相匝间、变压器绕组内部以及引出线上发生的各种短路故障。

理论上来讲，正常运行及外部故障时，差动回路电流为零，而两侧的电流互感器按差接法接线，在正常和外部故障时，流入继电器的电流为两侧电流之差，其值接近为零，继电器不动作。

内部故障时，流入继电器的电流为两侧电流之和，其值为短路电流，继电器动作。

2.2差动保护的作用在变电站的主变压器差动保护装置中有速断保护、本体保护和差动保护三种，主要是在变压器发生故障的时候采取一系列的保护动作，首先是瞬间跳开高低压断路器，然后把变压器和电源隔离开，从而实现主变压器的保护，避免造成不必要的损坏。

2.3差动保护误动作的原因分析从理论上讲，主变压器差动保护的应用基于基尔霍夫电流定律，能够在较短的时间内灵敏的切除主变压器的内部故障；在切除外部故障的时候，可靠的避免励磁涌流；此外，无论是在正常运行的情况下，还是在遇到外部故障的时候，都能够躲避不平衡电流，不会产生因过励磁而造成的误动作。

变压器差动保护回路中的不平衡电流一、两侧电流互感器不同产生的不平衡电流1、产生原因由于变压器高、低压侧的额定电流不同，为了保证差动保护正确工作，必须适当选择两侧电流互感器的变比，使得在正常和外部故障时，差动两个臂中的电流接近，流入差动继电器的电流近似为零，保护不动作。

两侧电流互感器变比的比值应等于变压器的变比，即nTA1/nTA2=nT。

由于变压器的变比和电流互感器的变比都是标准的，很难满足上述等式成立，因此将会产生不平衡电流。

2、消除方法减小或消除不平衡电流常采用数值补偿的方法。

1）在变压器一侧电流互感器的二次装设自耦变流器进行补偿。

2）采用带速饱和变流器的差动继电器（BCH）时，利用其平衡线圈来减少不平衡电流。

3）微机保护中利用软件系数使不平衡电流为最小。

二、变压器两侧绕组连接方式不同产生的不平衡电流1、产生原因电力变压器广泛采用Y，d11接线方式，由于d侧线电流超前Y侧同一相线电流30°，若两侧电流互感器二次采用相同的接线方式，则差动回路两臂上的电流也会有30°相位差，这样即使两臂上的电流大小相等，差动回路中也会产生不平衡电流。

2、消除方法1）对变压器采用相位补偿，即将变压器Y侧的三个电流互感器二次接成三角形，而将d侧的三个电流互感器二次接成星形，从而将电流互感器二次侧的电流相位校正过来，这种接线称为相位补偿接线。

采用上述相位补偿接线后，在电流互感器的二次接成三角形的一侧流入差动臂的电流增大√3倍，为保证正常运行时差动回路两臂的电流相等，必须将该侧电流互感器的变比增大√3倍。

2）在微机保护中，变压器各侧电流互感器都采用丫形接线，通过软件来实现变压器Y，d连接的相位校正。

三、变压器的励磁涌流产生的不平衡电流1、产生原因变压器的励磁电流只流过变压器的电源侧，反应到差动回路中不能被平衡。

正常运行时励磁电流很小，仅为变压器额定电流的2%～10%，发生外部短路时，电压降低，励磁电流更小，因此这些情况对差动保护影响不大，一般不考虑。

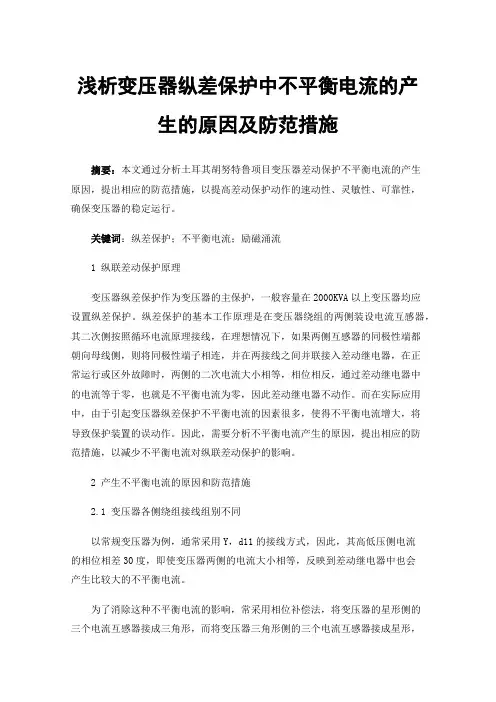

浅析变压器纵差保护中不平衡电流的产生的原因及防范措施摘要：本文通过分析土耳其胡努特鲁项目变压器差动保护不平衡电流的产生原因，提出相应的防范措施，以提高差动保护动作的速动性、灵敏性、可靠性，确保变压器的稳定运行。

关键词：纵差保护；不平衡电流；励磁涌流1 纵联差动保护原理变压器纵差保护作为变压器的主保护，一般容量在2000KVA以上变压器均应设置纵差保护。

纵差保护的基本工作原理是在变压器绕组的两侧装设电流互感器，其二次侧按照循环电流原理接线，在理想情况下，如果两侧互感器的同极性端都朝向母线侧，则将同极性端子相连，并在两接线之间并联接入差动继电器，在正常运行或区外故障时，两侧的二次电流大小相等，相位相反，通过差动继电器中的电流等于零，也就是不平衡电流为零，因此差动继电器不动作。

而在实际应用中，由于引起变压器纵差保护不平衡电流的因素很多，使得不平衡电流增大，将导致保护装置的误动作。

因此，需要分析不平衡电流产生的原因，提出相应的防范措施，以减少不平衡电流对纵联差动保护的影响。

2 产生不平衡电流的原因和防范措施2.1 变压器各侧绕组接线组别不同以常规变压器为例，通常采用Y，d11的接线方式，因此，其高低压侧电流的相位相差30度，即使变压器两侧的电流大小相等，反映到差动继电器中也会产生比较大的不平衡电流。

为了消除这种不平衡电流的影响，常采用相位补偿法，将变压器的星形侧的三个电流互感器接成三角形，而将变压器三角形侧的三个电流互感器接成星形，并适当考虑联接方式后可把二次电流的相位校正过来。

相位补偿后，在互感器接成三角形侧的差动一臂中，电流又增大了1.732倍。

为了保证在正常运行及外部故障情况下差动回路中没有电流，就必须将该侧电流互感器的变比加大1.732倍，以减小二次电流，使之与另一侧的电流相等。

对于由微机实现的变压器纵差保护，由于软件计算的灵活性，允许变压器的各侧互感器二次都按Y型接线，在进行差动计算时由软件对变压器Y型侧电流进行相位校准及电流补偿。

分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护变压器的电气系统中最为重要的保护措施之一。

这种保护可以有效地检测变压器内部的任何不对称性和故障。

然而，在实际应用中，差动保护的准确性可能会受到不平衡电流的影响。

该文将从以下三个方面分析主变压器差动保护产生不平衡电流的原因。

1.基本原理主变压器差动保护基于电流差原理进行工作。

在正常运行过程中，主变压器的两个侧面的电流应该是相等的。

如果差动电流保护装置检测到电流的不平衡，则会发出信号，通常是一个警告或故障信号。

当主变压器出现内部短路，开路或接地故障时，由于故障电流未能得到平衡，系统将发出报警信号，从而实现了对变压器内部故障的保护。

2.故障导致的不平衡电流当主变压器出现任何故障时，都会导致不平衡电流的产生，从而影响差动保护的准确性。

以下是一些可能导致不平衡电流的常见故障：a.在变压器线圈中出现部分短路或断路。

b.由于导线接头或接地问题导致某个相位的电流突然变化。

c.变压器内部存在磨损或腐蚀，从而导致故障。

d.在变压器中存在异物，例如空气或水，也会导致不平衡电流的发生。

e.由于变压器的老化和磨损，电流可能会流向电气环境中，从而导致不平衡电流。

与故障相关的不平衡电流之外，还有可能发生由不平衡电压引起的不平衡电流。

下面是一些可能导致不平衡电压的原因：a.供电网络中的电压波动和突然变化。

b.电气系统的部分电路存在过载或断路。

c.变压器的连接方式不当或出现接线问题。

总之，变电站主变压器差动保护是发现变压器内部故障的关键保护措施。

但是，不平衡电流的存在可能会损害差动保护器的精度和可靠性。

因此，了解产生不平衡电流的原因，可帮助工作者进行针对性维护，进一步提高电气系统的可靠性和安全性。

分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是电力系统中非常重要的保护之一，其主要作用是监测主变压器两侧的电流是否平衡，如果出现不平衡，则切断故障电流以保护设备的安全运行。

在实际工作中，经常出现差动保护误动或误动率过高的情况，其中一个主要原因就是不平衡电流的产生。

下面从以下几个方面进行分析。

1.主变压器的不平衡主变压器的不平衡是导致差动保护误动或误动率过高的主要原因之一。

主变压器本身存在着磁路不对称性、接线不对称性等问题，这些问题都会导致主变压器两侧的电流不平衡。

而差动保护的动作依赖于两侧电流的差值，因此如果主变压器本身的不平衡电流大于设定值，则会误动差动保护。

2. 对称分量不同对称分量不同也会导致差动保护误动或误动率过高。

在电力系统中，对称分量是指电流或电压分解成正序、负序、零序三个分量。

如果主变压器两侧电流的对称分量不同，则会导致差动保护误动。

例如，如果主变压器两侧电流的负序分量不同，则会导致差动保护产生不平衡电流，从而导致误动或误动率过高。

3. 母线电抗不同4. 安装误差导致的相位偏差最后，安装误差也可能导致差动保护误动或误动率过高。

差动保护是通过主变压器两侧的电流差值来判断故障的存在，因此安装位置的相对偏差会导致电流测量的不准确性，从而导致差动保护误动或误动率过高。

综上所述，导致变电站主变压器差动保护误动或误动率过高的原因主要来自主变压器的不平衡、对称分量不同、母线电抗不同以及安装误差。

因此，在实际工作中，应该对主变压器进行定期检修和维护，尽量保证其正常运行，同时安装差动保护时也要注意检查安装误差，以减少差动保护误动或误动率过高的情况的发生。

变压器差动保护的不平衡电流及克服方法变压器差动保护是一种保护变压器运行安全的重要装置，它主要起到检测变压器绕组电流是否平衡的作用。

当变压器绕组电流出现不平衡时，可能会导致变压器的故障，例如相间短路、绝缘击穿等，严重情况下甚至会造成变压器的烧毁。

因此，对于变压器差动保护的不平衡电流问题，需要进行系统分析，并给出相应的解决方法。

首先，在分析变压器差动保护的不平衡电流问题前，需要了解变压器差动保护的基本原理。

变压器差动保护是基于KCL（Kirchhoff'sCurrent Law）和KVL（Kirchhoff's Voltage Law）原理，通过检测变压器绕组电流的差值来判断电流是否平衡。

当变压器绕组电流平衡时，差动保护电流为零；当发生故障导致电流不平衡时，由于KCL和KVL原理的约束，差动保护电流将出现故障电流。

然而，由于变压器差动保护的实际工作环境较为复杂，存在着一些因素会导致差动保护出现误动或误差的问题。

其中，不平衡电流是导致差动保护误动的主要原因。

其原因主要有以下几个方面：1.系统变动引起的不平衡电流：电力系统中由于突发故障、线路开关操作等因素引起的系统不平衡电流，可能会通过变压器而导致差动保护出现误动。

2.变压器一侧电源不平衡：当变压器一侧电源电压不平衡、相序错位、短暂的负序电压或零序电压的出现时，也会导致变压器差动保护的误动。

3.线路电流与变压器差动保护之间存在误差：由于线路自身的负载不平衡、接触电阻等因素，会导致线路电流与变压器差动保护之间存在一定误差。

针对变压器差动保护的不平衡电流问题，可以通过以下方法进行克服：1.合理设置差动保护的动作特性：对于变压器差动保护，通过合理设置保护元件的灵敏度和延时特性，可以排除部分不平衡电流的干扰，提高差动保护的抗干扰能力。

2.合理设置方向元件：差动保护的方向元件是判断差动电流方向的重要组成部分，通过合理设置方向元件，可以正确判断差动保护的相角关系，避免不平衡电流的干扰。

变压器差动保护工作原理和不平衡电流产生原因变压器差动保护是变压器保护中最常用的一种保护方式，其工作原理是通过比较在变压器的主辅绕组上流过的电流，来判断是否有故障发生，并及时采取相应的措施，以保护变压器的安全运行。

而不平衡电流是变压器差动保护中常见的故障之一，通常由于以下原因产生。

首先，不平衡电流可能是由于供电系统中的故障引起的。

例如，供电系统的一相短路或接地故障会导致相间不平衡，进而影响到变压器的正常运行。

这种情况下，不平衡电流会引起变压器的过热，甚至引发火灾。

其次，不平衡电流也可能是由于变压器自身的故障引起的。

例如，变压器内部绕组的短路或接地故障，或者绕组绝缘的老化、破损等，都会导致相间不平衡的电流分布，从而产生不平衡电流。

这种情况下，不平衡电流可能导致变压器的电压降低、功率损耗增加，甚至引发变压器的局部过热。

当变压器正常运行时，主辅绕组上流过的电流应保持相等。

差动保护装置通过采集主辅绕组上的电流信号，并对其进行差分运算，生成一个差动电流信号。

如果主辅绕组上的电流相等，则差动电流信号接近于零；而若存在不平衡电流，则差动电流信号不为零。

差动保护装置将差动电流信号与设定的动作阈值进行比较。

当差动电流信号超过动作阈值时，差动保护装置将触发报警或保护动作。

一般来说，动作阈值会设置一个适当的容许偏差，以允许正常的负载变化，同时避免误动作。

当差动保护装置动作时，会通过开关装置切断变压器的供电，以防止进一步的损坏或事故发生。

此外，差动保护装置还可以提供相应的报警信号，以便及时进行检修。

总之，变压器差动保护通过比较主辅绕组上的电流，来判断是否存在不平衡电流并及时采取相应的保护措施。

不平衡电流可能由供电系统故障或变压器自身故障引起，差动保护装置通过判别差动电流是否超过设定的动作阈值来实现保护。

这种保护方式能有效地避免变压器的损坏和事故的发生，保证变压器的安全运行。

分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是一种保护装置，其原理是通过检测主变压器两侧电流的差值，当差值超过设定值时，保护动作，从而实现对主变压器的保护。

然而，在实际应用中，存在着差动保护误动以及抗干扰能力弱等问题。

其中，不平衡电流是导致差动保护误动的主要原因之一。

不平衡电流是指主变压器两侧电流的不相等现象，其产生的原因主要有以下几个方面。

1. 负载不均衡负载不均衡是主要导致不平衡电流产生的原因之一。

在电力系统中，由于电网接入负载的不同，不同的负载分布不同，因此会导致主变压器两侧电流的负载不均衡。

负载不均衡会导致电流的流动方向不一致，从而造成主变压器两侧电流的不平衡。

2. 主变压器内部故障主变压器内部故障也是导致差动保护误动的常见原因之一。

在主变压器内部有可能出现短路、接触不良、线圈断线等故障，这些故障都会造成主变压器两侧电流的不平衡。

如果差动保护的设定值比较低，就会导致误动。

3. 变压器组接方式不同在变电站中，采用不同的变压器组接方式也会导致主变压器两侧电流的不平衡。

比如，当变压器中性点接地时，主变压器两侧电流的不平衡可能会更加明显。

4. 零序电流的影响零序电流也会对差动保护产生影响。

当系统中存在零序电流时，它会通过主变压器的铁心流动，由于铁心对电流具有阻抗特性，因此会产生磁通，从而导致主变压器两侧电流的不平衡。

5. 线路中的杂乱信号变电站周围的电子设备、通信系统等都会产生杂乱信号，这些信号可能会影响到差动保护的工作。

当杂乱信号超过差动保护的判别能力时，就会导致误动。

总之，不平衡电流是导致差动保护误动的主要原因之一，其产生的原因较为复杂，需要对变电站的运行情况进行全面认真的分析，以制定相应的防护措施，保障变电站的运行安全。

减小变压器差动保护不平衡电流的方法一、引言大家好，今天我们来聊聊一个很有趣的话题：如何减小变压器差动保护不平衡电流。

我要告诉大家，这个话题可不是什么高深莫测的东西，而是我们日常生活中随处可见的现象。

那么，我们就从头开始吧！二、什么是变压器差动保护不平衡电流？我们要了解什么是变压器差动保护不平衡电流。

简单来说，就是在变压器的两个绕组之间，如果电流过大，就会出现不平衡的现象。

这个现象可能会导致变压器损坏，甚至引发火灾等严重后果。

所以，我们必须要想办法减小这种电流。

三、为什么会产生变压器差动保护不平衡电流？那么，为什么会有这种现象呢？其实，原因很简单：就是因为变压器的两个绕组之间的电阻不同。

当电流通过这两个绕组时，由于电阻的不同，会导致电流分布不均。

这样一来，就会出现不平衡的现象。

四、如何减小变压器差动保护不平衡电流？既然知道了产生这种现象的原因，那么我们就可以采取相应的措施来解决问题了。

下面，我就给大家介绍几种方法：1. 更换合适的导线和接线方式我们可以尝试更换合适的导线和接线方式。

比如，我们可以选择电阻较小的导线，或者改变接线的方式。

这样一来，可以减小电流分布不均的现象，从而降低不平衡电流的大小。

2. 调整变压器的运行参数我们还可以通过调整变压器的运行参数来解决问题。

比如，我们可以适当提高变压器的额定容量，或者调整变压器的输出电压等参数。

这样一来，可以使电流更加均匀地分布在两个绕组之间，从而降低不平衡电流的大小。

3. 采用特殊的补偿装置我们还可以采用特殊的补偿装置来解决问题。

比如，我们可以安装专门用于补偿不平衡电流的电容器或者电感器等设备。

这样一来，可以在一定程度上抵消不平衡电流的影响，从而降低其大小。

五、总结好了，今天我们就来聊到这里。

希望通过这篇文章，大家对变压器差动保护不平衡电流有了更深入的了解。

当然啦，这些方法并不是绝对有效的，具体还需要根据实际情况来进行选择和调整。

但是不管怎样，只要我们用心去尝试，相信总能找到一种适合自己的做法。

分析变电站主变压器差动保护的不平衡电流产生的原因1. 引言1.1 引言在电力系统中，变电站主变压器是承担着电能传输和分配的重要设备，其正常运行对于保障电网的稳定运行至关重要。

而主变压器的差动保护则是保护主变压器不受外部故障影响，确保其安全可靠运行的重要保护手段。

差动保护是指通过比较主变压器不同部分的电流差值，来判断主变压器是否存在故障。

正常情况下，主变压器的各个相线电流应该是相等的，当有故障发生时，各相线的电流就会出现不同，形成差电流。

差动保护系统通过监测这种差电流来及时判断主变压器是否存在故障，并采取相应的保护动作。

在实际运行中，主变压器差动保护有时会出现不平衡电流的情况，导致误动作或漏动作的发生。

这些不平衡电流的产生往往与短路故障、绝缘损坏、接地故障等因素有关。

本文将从这些方面进行分析，以便更好地理解主变压器差动保护中不平衡电流的产生原因。

2. 正文2.1 主变压器差动保护原理主变压器差动保护是保护变电站主变压器的一种重要保护方式，其原理是通过比较主变压器两侧的电流差值，来判断主变压器是否发生故障。

在正常情况下，主变压器的输入电流应该等于输出电流，即为平衡状态。

而一旦主变压器发生故障，输入输出电流的差值就会出现不平衡，从而触发差动保护动作。

主变压器差动保护系统通常由差动电流继电器、比率变压器以及保护控制装置等组成。

差动电流继电器通过比较主变压器两侧的电流大小，当电流差值超过设定阈值时，会发出保护信号，切断主变压器电源，以保护主变压器不受进一步损坏。

差动保护中的不平衡电流是差动保护动作的关键。

不平衡电流的产生往往与主变压器的故障有关。

接下来我们将分析不平衡电流产生的主要原因，包括短路故障、绝缘损坏和接地故障。

通过对这些原因的深入分析，可以更好地理解主变压器差动保护系统的工作原理，提高主变压器的保护性能，确保电网运行的安全稳定。

2.2 差动保护中的不平衡电流差动保护中的不平衡电流是指在主变压器差动保护系统中，由于各种原因导致主变压器两侧的电流不平衡，从而影响差动保护的灵敏度和可靠性。

浅析变压器差动保护在运行过程中出现的不平衡电流摘要：变压器是电力系统的重要组成部分。

随着电力工业的迅速发展，对供电系统的稳定性有了更高的要求，因此，变压器的稳定运行也越来越重要，也对变压器的保护提出了更高的要求。

本文从变压器的保护入手，主要分析了变压器继电保护中的差动保护，并对运行中存在的不平衡电流进行了简要的分析。

关键词：变压器；继电保护；差动保护；不平衡电流引言：近几年，为适应国家在城乡电网改造的需求，发展了一批新型、优质的配电变压器，使配电网络的变压器装备更趋先进，供电更可靠，农村用电更趋低价。

近年发展的配电变压器的损耗值在不断下降，尤其空载损耗值下降更多，这主要归功于磁性材料导磁性能的改进，其次是导磁结构铁心型式的多样化。

如较薄高导磁硅钢片或非晶合金的应用，阶梯接缝全斜结构铁心、卷铁心(平面型、立体型)、退火工艺的应用等。

在降低损耗的同时也注意噪声水平的降低。

在干式配电变压器方面又将局部放电试验列为例行试验，用户又对局部放电量有要求，作为干式配电变压器运行可靠性的一项考核指标，这比国际电工委员会规定的现行要求要严格。

因此，在现有基础上预测我国各类配电变压器的发展趋势，推动配电变压器进一步发展应是一件比较重要工作。

变压器的继电保护是利用当变压器内外发生故障时，由于电流、电压、油温等随之发生变化，通过这些突然变化来发现、判断变压器故障性质和范围，继而作出相应的反应和处理。

若发现是差动保护动作，需对动作原因进行判断。

要准确判断出是变压器套管等原因造成的，还是变压器内部故障的原因。

继电保护动作断路器跳闸后，不要随即将掉牌信号复归，而应检查保护动作情况，并查明原因，在消除故障恢复送电前，方可将所有的掉牌信号全部复归。

1.1 差动保护差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。

当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。

浅析变压器差动保护中不平衡电流产生的原因及克服方法摘要：在电力系统中，变压器是一种非常重要的电气元件。

本文通过对变压器差动保护中不平衡电流产生原因的分析，进而阐述了变压器差动保护中不平衡电流的克服方法，从而达到保证变压器差动保护正确灵敏动作的目的。

关键词：电气工程；变压器；差动保护；不平衡电流；比率差动引言：电力系统是由发电、变电、输电、配电和用户等五部分组成的有机整体。

在电力系统中，变压器是一种非常重要的电气元件。

在发电厂，利用升压变压器将低压电能变换成高压电能，以利于电能的远距离传输；在变电所，利用降压变压器将高压电能变换成低压电能，以供用户使用。

因此，变压器如发生故障，将会给系统安全运行和可靠供电带来严重后果。

为保证变压器的安全运行和防止事故扩大，应给变压器装设继电保护装置，而差动保护就是其主保护之一，它能快速切除变压器绕组和引出线相间短路、大电流接地系统侧绕组和引出线的单相接地短路以及绕组匝间短路故障，确保变压器安全运行。

但是，由于差动保护的构成原理是基于比较变压器各侧电流的大小和相位，受变压器各侧电流互感器以及诸多因素影响，变压器在正常运行和外部故障时，其动差保护回路中流有不平衡电流，使差动保护处于不利的工作条件下。

为保证变压器差动保护的正确灵敏动作，必须对其回路中的不平衡电流进行分析，找出产生原因，采取措施予以消除。

1 变压器差动保护中不平衡电流产生的原因变压器的运行情况可分为稳态情况和暂态情况，稳态运行就是变压器带正常负荷运行，暂态情况就是变压器外部故障以及变压器空载投入或外部故障切除后恢复供电等。

各种情况下差动保护回路产生不平衡电流的原因不同，克服方法也不同，下面分类进行分析：1.1 稳态情况下的不平衡电流变压器在正常运行时差动保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。

1.1.1 由电流互感器计算变比与实际变比不同而产生的不平衡电流正常运行时变压器各侧电流的大小是不相等的。

浅析电力变压器差动保护不平衡电流产生原因及抑制方法【摘要】电力变压器微机保护通常由电流纵联差动保护与瓦斯保护作为主保护，其最关键也是最困难的问题是如何防止变压器不平衡电流所导致的差动保护误动作。

但差动保护应用于变压器时，效果并不是很理想。

【关键词】变压器;不平衡电流;相位补偿一、引言电力变压器在电力系统中是十分重要的电气设备。

电力变压器微机保护通常由电流纵联差动保护与瓦斯保护作为主保护，而过电流或复合电压启动的过电流保护、过负荷保护、零序过流保护、过激磁保护等构成其后备保护。

瓦斯保护可以反映变压器油箱内部的相间或匝间短路故障，是一种非电量保护，其动作时间一般晚于差动保护。

差动保护是作为变压器相间、匝间和接地短路故障的保护，它是变压器的一种重要的保护形式。

二、变压器差动保护的基本原理及研究的主要内容差动保护装置，可用来保护变压器线圈内部及其引出线上发生的相间短路和接在大电流接地电网上变压器的单相接地故障。

为了实现上述保护功能，电力变压器的高低压线路两侧都装设电流互感器。

由于变压器具有两个或更多个电压等级，因此，为了保证差动保护的正确工作，就须适当选择两侧电流互感器的变比。

差动保护是利用比较被保护元件各端电流的幅值和相位的原理构成的，根据基尔霍夫电流定律，当被保护设备无故障时：恒有=0，即各结点流入电流值之和必等于各结点流出电流之和，其中为流向被保护设备各端子的电流;当被保护设备内部发生故障时，短路点成为一个新的端子，此时有>0，但是实际上在外部发生短路时还存在一个不平衡电流，所以差动保护的动作判据应改写为：>差动保护一直以来都是电力变压器的主保护，其最关键也是最困难的问题是如何防止变压器不平衡电流所导致的差动保护误动作。

但差动保护应用于变压器时，效果并不是很理想。

这是因为差动保护的理论依据是基尔霍夫电流定律，所以对纯电路设备如发电机、线路等的差动保护无懈击，但对变压器而言，其内部是通过磁路耦合来联系的，并不是纯电路结构，因此基尔霍夫电流定理本质上已不再适用，变压器的励磁电流成了差动保护不平衡电流的一种来源。

分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保障电力系统安全稳定运行的重要保护装置，它的主要作用是对主变压器进行差动保护，防止主变压器发生故障时对电力系统造成严重影响。

在实际运行中，差动保护系统可能会受到不平衡电流的影响，导致保护动作误动作或保护失灵，从而影响电力系统的安全运行。

分析主变压器差动保护的不平衡电流产生的原因对于保障电力系统的安全稳定运行具有重要意义。

一、不平衡电流的产生原因1.主变压器故障主变压器绕组内部可能会由于故障产生不平衡电流，这种故障包括短路故障、匝间故障等。

这些故障会导致绕组内部的电流不平衡，从而影响差动保护的正常运行。

2.PT（电压互感器）失调差动保护系统需要对主变压器两端的电压进行检测才能进行差动计算，而PT的失调会导致差动保护系统测量到的电压不平衡，从而产生不平衡电流。

4.负载不平衡负载不平衡也是产生不平衡电流的重要原因之一，不同的负载导致主变压器两端的电流不平衡，从而影响差动保护的正常运行。

5.系统接地故障电力系统的接地故障也会导致不平衡电流的产生，从而对主变压器差动保护系统产生影响。

二、不平衡电流对主变压器差动保护的影响1. 保护动作误动作不平衡电流会导致差动保护系统产生误动作，使得差动保护系统错误地判定主变压器发生故障，并进行保护动作。

这会导致设备的不必要停运，从而影响电力系统的正常运行。

三、减少不平衡电流产生的措施1. 定期检测PT和CT定期对PT和CT进行校验和检测，确保其准确可靠，避免PT和CT的失调或误差对差动保护系统造成影响。

2. 负载均衡合理规划负载，避免负载不平衡对主变压器差动保护系统的影响，保证主变压器两端电流的平衡。

3. 提高维护水平提高维护人员的维护水平，及时发现和排除主变压器故障，减少故障对差动保护系统的影响。
