配电箱、JP柜安装的技术措施及安全措施(最新版)

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改配电箱、开关箱使用与维护安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes配电箱、开关箱使用与维护安全技术措施(标准版)1)配电箱、开关箱应有名称、用途、分路标记及系统掺：接线图。

2)配电箱、开关箱箱门应配锁，并应由专人负责。

3)配电箱、开关箱应定期检查、维修。

检查、维修人员、员必须是专业电工。

检查、维修时必须按规定穿、戴给绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、厂、维修工作记录。

4)对配电箱、开关箱进行定期维修、检查时，必须将其黼一级相应的电源隔离开关分闸断电，并悬挂“禁止合禽闸、有人工作”停电标志牌，严禁带电作业。

5)配电箱、开关箱必须按照下列顺序操作：①送电操作顺序为：总配电箱一分配电箱一开关箱。

②停电操作顺序为：开关箱一分配电箱一总配电箱。

但出现电气故障的紧急情况可除外。

6)施工现场停止作业1h以上时，应将动力开关箱断电上锁。

7)开关箱的操作人员必须符合JGJ46-2005规范中第3.2.3条规定。

8)配电箱、开关箱内不得放置任何杂物，并应保持整洁。

9)配电箱、开关箱内不得随意挂接其他用电设备。

10)配电箱、开关箱内的电器配置和接线严禁随意改动。

熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。

漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。

11)配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。

云博创意设计MzYunBo Creative Design Co., Ltd.。

因配电箱安装质量要求高，为了确保施工速度和质量，要求各施工人员严格遵照以下规范要求进行安装。

1．依照设计要求和国家规范规定进行安装。

2．箱、柜应按产品说明出进行保管。

3．安装前应检查箱、柜、元件型号、规格是否符合设计要求，对产品技术文件不齐全、设备有损伤、附件、备件不齐全、不合格产品不得进行安装。

4．与配电箱、柜安装有关的建筑物必须具备安装条件，室内地面工作结束，屋顶、楼板施工完毕，不得渗漏。

对箱、柜有影响的装饰工作全部结束，方可进行安装。

5．重要的仪器，特殊要求的元件应采取相应的防护措施，安装前应将高精度、高灵敏度的仪器、仪表撤下单独保管，待箱、柜安装完备后，再进行安装。

6．悬挂式配电箱的安装。

①首先根据安装高度，位置及配电箱孔尺寸埋设好金属膨胀螺柱 (根据实际需要，可选择钢膨胀螺母进行紧固)。

②安装配电箱时，用水平尺放在箱顶上，测量箱体是否水平如果不平，可调整配电箱的以达到要求。

③在箱体的侧面用磁力吊线锤，测量配电箱上下端与吊线的距离，如果相等，说明配电箱装得垂直，否则应查明原因，并进行调整。

④用卷尺检测箱面与安装面平行与否，否则应加垫片进行调整。

⑤配电箱安装垂直误差不应大于 3MM，配电箱上应注明用电回路名称。

7．暗装式配电箱安装①箱体与墙体接触部分(套箱)应刷防锈漆。

②配电箱的宽度超过 300MM 时，箱上应加过梁 (根据实际箱体宽度，在箱体上部用钢筋或角钢，槽钢进行承重)避免安装后受压变形。

③套箱与电气线管接地跨接应符合规范要求，并防腐良好。

④放入配电箱时应使其保持水平和垂直，应根据箱体的结构形式和墙面装饰后度来确定突出墙体尺寸。

⑤配电箱安装前，应对箱体和线管的预埋质量进行检查，确认符合设计要求后，再进行盘的安装。

⑥安装配电箱时，先清除杂物，补齐护帽，检查盘面安装的各种部件是否齐全，完好、牢固。

⑦配电箱安装的垂直误差不大于 3MM，盘面应垂直，边缘应横平竖直。

8．落地式配电柜安装①一律采用 16＃槽钢搁高安装。

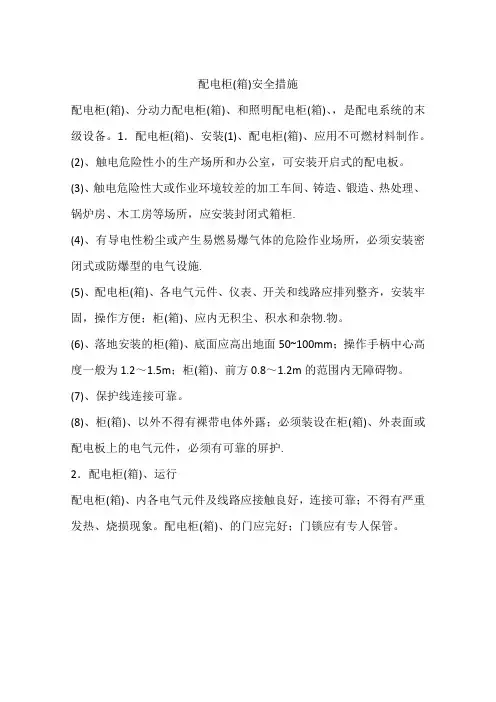

配电柜(箱)安全措施
配电柜(箱)、分动力配电柜(箱)、和照明配电柜(箱)、，是配电系统的末级设备。

1．配电柜(箱)、安装(1)、配电柜(箱)、应用不可燃材料制作。

(2)、触电危险性小的生产场所和办公室，可安装开启式的配电板。

(3)、触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜.
(4)、有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施.
(5)、配电柜(箱)、各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便；柜(箱)、应内无积尘、积水和杂物.物。

(6)、落地安装的柜(箱)、底面应高出地面50~100mm；操作手柄中心高度一般为1.2～1.5m；柜(箱)、前方0.8～1.2m的范围内无障碍物。

(7)、保护线连接可靠。

(8)、柜(箱)、以外不得有裸带电体外露；必须装设在柜(箱)、外表面或配电板上的电气元件，必须有可靠的屏护.
2．配电柜(箱)、运行
配电柜(箱)、内各电气元件及线路应接触良好，连接可靠；不得有严重发热、烧损现象。

配电柜(箱)、的门应完好；门锁应有专人保管。

配电箱及开关箱安全技术规程配电箱及开关箱是电力系统中重要的设备，是电力供应和电路控制的关键环节。

为了确保配电箱及开关箱的安全运行，保护人员和设备的安全，制定了一系列的安全技术规程，以下是对配电箱及开关箱安全技术规程的详细介绍。

一、安装规程1. 安装位置：配电箱及开关箱应安装在通风良好、湿度适宜、温度稳定的室内，远离易燃物和腐蚀性物质。

2. 安装高度：配电箱及开关箱应安装在离地面1.5米以上的高度，以防止任何非授权人员接触面板。

3. 安装空间：配电箱及开关箱周围应保留足够的空间，便于检修与维护，安装箱体应有一定的防水、防尘性能。

二、接地规程1. 保护接地：配电箱及开关箱应设置良好的保护接地系统，确保人员和设备免受电击的威胁。

2. 接地电阻：配电箱及开关箱的接地电阻应符合国家标准，一般应小于4欧姆，确保接地系统有效运行。

3. 接地线路：配电箱及开关箱的接地线路应专用设备，与其他电路分开布置，并保持良好的接触。

三、防护规程1. 绝缘措施：配电箱及开关箱的外壳、线路与设备应绝缘良好，防止触电事故的发生。

2. 防护罩与标志：配电箱及开关箱应装有防护罩，以阻挡任何非授权人员接触内部设备。

同时，在开关箱上应贴有明显的标志，以提醒人员注意安全。

3. 防火措施：配电箱及开关箱应具备一定的防火性能，采用阻燃材料，并设置灭火装置，防止火灾事故的发生。

四、操作规程1. 禁止私拉乱接：除专业人员外，任何人禁止私拉乱接电源和电路，以免造成电流过大、电路短路等危险情况。

2. 禁止擅自改动：除专业人员外，任何人禁止擅自改动配电箱及开关箱内部的线路和设备，以免引起电路故障和触电风险。

3. 定期检修与维护：配电箱及开关箱应定期进行检修与维护，包括清洁箱内设备、紧固螺丝、松动接线等，确保设备运行正常，减少安全事故的发生。

五、应急处理1. 电路故障：在发生电路故障时，应迅速切断电源并通知专业人员处理，切勿私自触碰设备和线路。

2. 火灾事故：在发生火灾事故时，应立即启动灭火装置，并通知专业人员和消防部门进行处理，保护人员和设备的安全。

配电箱安装及安全用电措施一、配电箱的安装配电箱是用来将电能传输给各个电器设备的装置，它的安装至关重要，直接关系到用电的安全。

以下是配电箱安装的一些基本步骤：1.选择合适的位置：配电箱应该安装在通风良好、干燥、无渗水的地方，远离易燃易爆和腐蚀性物质，并且不容易被儿童触及。

2.确定安装高度：通常情况下，配电箱应该离地面至少1.8米高，以防止被水浸泡。

如果配电箱需要安装在室外，应该选择防雨防晒的位置，并且需要有防水罩。

3.安装接地线：配电箱需要进行接地处理，以确保用电安全。

接地线应该是导电性能良好的铜线，并且需要连接到地线的专用接地装置上。

4.正确接线：在安装配电箱之前，要仔细查看电器设备的功率，确定所需的导线规格和电线的数量。

用正确的方式进行接线，并确认无误后进行电源连接。

5.检查和测试：在完成配电箱的安装后，需要进行详细的检查和测试，确保每个插座和开关的正常工作。

检查是否有松动的接线，损坏的电线等，以及是否存在漏电现象。

安全用电是为了预防电火灾、电击事故和其他电器事故的发生，保障家庭电器设备的安全使用。

以下是一些常见的安全用电措施：1.合理布线：不要过度使用插座和延长线，防止过载和短路现象的发生。

插座和延长线应选择质量可靠、耐热耐用的产品，不要使用老化或破损的插座和延长线。

2.用电设备维护：定期检查和清洁电器设备，防止积尘和遗留物导致电器设备故障。

如有发现异常情况，如线路老化、电线接触不良等，应立即进行修复或更换。

3.安全使用电器：使用电器时要按照说明书的要求正确操作，不要违规使用。

特别注意离开家时要关闭电器设备的电源，不要空载运行。

4.防止电线过热：长时间使用高功率电器时，需要预防电线过热问题。

不要在电线下放置多余的物品，以便散热，并确保电线没有过载。

5.用电器设备要保持通风：避免电器设备密封或堆积在一起，以确保通风良好。

特别是一些耗电量大的设备，如冰箱、空调等，应保持周边空间畅通。

6.孩子禁止接触电源和插座：为了防止儿童触电，应该采取措施确保他们无法接触到电源和插座。

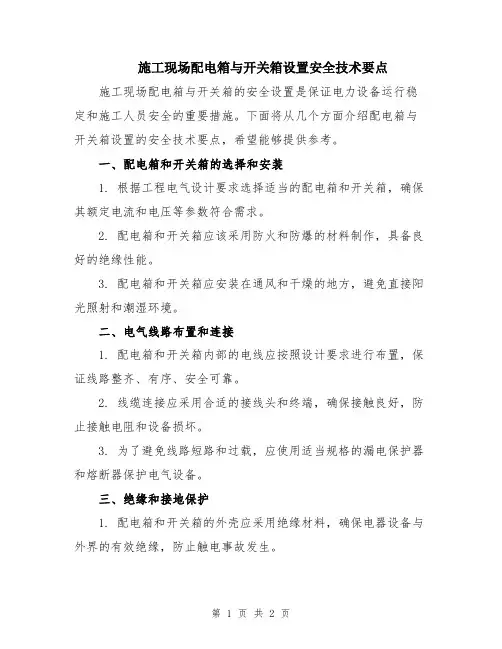

施工现场配电箱与开关箱设置安全技术要点施工现场配电箱与开关箱的安全设置是保证电力设备运行稳定和施工人员安全的重要措施。

下面将从几个方面介绍配电箱与开关箱设置的安全技术要点，希望能够提供参考。

一、配电箱和开关箱的选择和安装1. 根据工程电气设计要求选择适当的配电箱和开关箱，确保其额定电流和电压等参数符合需求。

2. 配电箱和开关箱应该采用防火和防爆的材料制作，具备良好的绝缘性能。

3. 配电箱和开关箱应安装在通风和干燥的地方，避免直接阳光照射和潮湿环境。

二、电气线路布置和连接1. 配电箱和开关箱内部的电线应按照设计要求进行布置，保证线路整齐、有序、安全可靠。

2. 线缆连接应采用合适的接线头和终端，确保接触良好，防止接触电阻和设备损坏。

3. 为了避免线路短路和过载，应使用适当规格的漏电保护器和熔断器保护电气设备。

三、绝缘和接地保护1. 配电箱和开关箱的外壳应采用绝缘材料，确保电器设备与外界的有效绝缘，防止触电事故发生。

2. 配电箱和开关箱应设置接地线，接地电阻应符合规范要求，确保设备安全接地，防止静电和漏电现象。

四、人身安全防护1. 配电箱和开关箱应配备完善的安全标识，指示开关箱的用途、警示图标和操作注意事项等，提醒人员注意安全。

2. 施工现场人员应按照操作规程佩戴绝缘手套、绝缘靴等防护用品，以减少触电风险。

3. 在施工现场设置防护栏杆、警示标志等，限制无关人员的进入，避免触电事故。

五、定期检查和维护1. 配电箱和开关箱应定期进行巡视和检查，发现电器设备故障及时修复或替换。

2. 在使用过程中，应保持设备干燥清洁，避免积尘和潮湿，以免引发设备故障和触电隐患。

3. 定期对线路和继电器进行巡视和测试，确保正常运行并记录相关数据，及时发现问题。

以上是施工现场配电箱和开关箱设置安全技术要点的概括，当然在具体的工程中还需要根据实际情况进行具体的设计和实施方案，以确保施工现场的电气安全和人员的安全。

同时，施工人员应加强安全知识培训，提高其安全意识，合理使用电气设备，减少事故的发生。

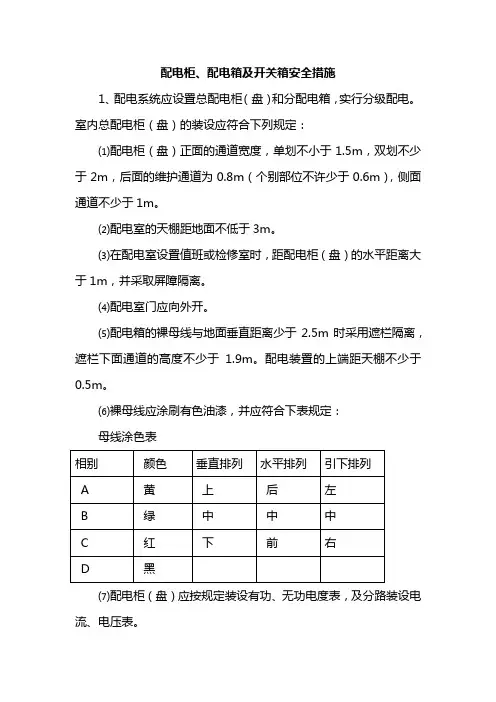

配电柜、配电箱及开关箱安全措施1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。

室内总配电柜（盘）的装设应符合下列规定：⑴配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道不少于1m。

⑵配电室的天棚距地面不低于3m。

⑶在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。

⑷配电室门应向外开。

⑸配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离，遮栏下面通道的高度不少于1.9m。

配电装置的上端距天棚不少于0.5m。

⑹裸母线应涂刷有色油漆，并应符合下表规定：母线涂色表⑺配电柜（盘）应按规定装设有功、无功电度表，及分路装设电流、电压表。

⑻配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。

⑼配电柜（盘）上的配电线路开关应标明控制回路。

⑽配电柜（盘）或配电线路维修时，应挂停电标志牌。

停、送电必须由专人负责。

2、配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。

3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定用电设备的水平距离不宜超过3m。

4、配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

5、配电箱、开关箱应采用铁板或优质绝缘材料制作。

安装应端正牢固，箱下底与地面的距离在1.3～1.5m之间。

移动式开关箱应装高在坚固的支架上，下底离地面0.6～1.5m。

进出线必须采用橡皮绝缘电缆。

6、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。

电线应用绝缘导线，剥头不得外露，接头不得松动。

7、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。

8、箱体的金属外壳应做保护按零（或接地），保护零线必须通过接线端子板连接。

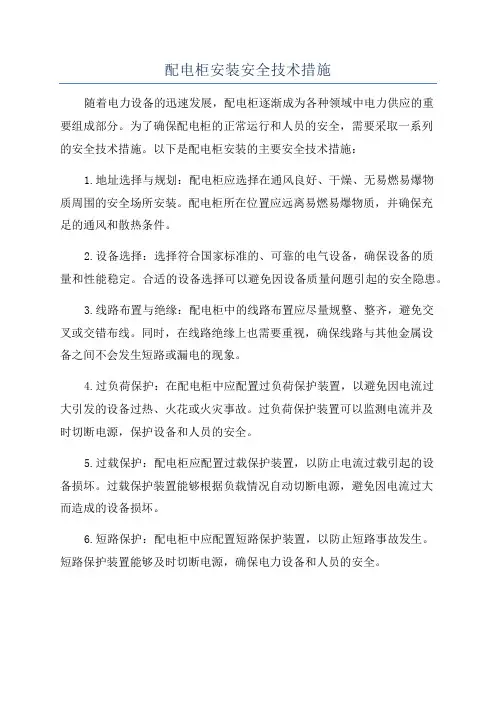

配电柜安装安全技术措施随着电力设备的迅速发展，配电柜逐渐成为各种领域中电力供应的重要组成部分。

为了确保配电柜的正常运行和人员的安全，需要采取一系列的安全技术措施。

以下是配电柜安装的主要安全技术措施：1.地址选择与规划：配电柜应选择在通风良好、干燥、无易燃易爆物质周围的安全场所安装。

配电柜所在位置应远离易燃易爆物质，并确保充足的通风和散热条件。

2.设备选择：选择符合国家标准的、可靠的电气设备，确保设备的质量和性能稳定。

合适的设备选择可以避免因设备质量问题引起的安全隐患。

3.线路布置与绝缘：配电柜中的线路布置应尽量规整、整齐，避免交叉或交错布线。

同时，在线路绝缘上也需要重视，确保线路与其他金属设备之间不会发生短路或漏电的现象。

4.过负荷保护：在配电柜中应配置过负荷保护装置，以避免因电流过大引发的设备过热、火花或火灾事故。

过负荷保护装置可以监测电流并及时切断电源，保护设备和人员的安全。

5.过载保护：配电柜应配置过载保护装置，以防止电流过载引起的设备损坏。

过载保护装置能够根据负载情况自动切断电源，避免因电流过大而造成的设备损坏。

6.短路保护：配电柜中应配置短路保护装置，以防止短路事故发生。

短路保护装置能够及时切断电源，确保电力设备和人员的安全。

7.接地保护：配电柜必须进行良好的接地保护，以确保电气设备的安全运行。

接地保护是预防电气事故的重要手段，可以将电气设备上的故障电流迅速导入地中，防止电流通过人体引发伤害。

8.温度控制：配电柜内部温度应控制在安全范围内，避免因温度过高引发的设备过热、设备老化或火灾事故。

可以使用散热器、风扇及温度传感器等设备来监测和控制温度。

9.防雷保护：配电柜应进行防雷保护，以防止雷电引起的过电压对设备和人员造成伤害。

在配电柜外部应设置合适的避雷装置，以分散或吸收雷电产生的过电压。

10.定期检查和维护：定期检查配电柜的电气设备和线路，及时发现和解决问题，确保设备的正常运行和人员的安全。

（完整版）配电箱安装规范及使用安全事项配电箱安装规范及使用安全事项经济、科技的发展，机房用电，离不开配电箱的，了解配电柜、配电箱的安装规范及使用安全事项是我们必须知道的。

配电箱，在机房监控中，起着重要的角色。

以下是配电箱安装规范及使用安全事项的内容：1、开关箱应由末级分配电箱配电。

2、配电箱、开关箱必须防雨、防尘。

3、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。

4、配电箱、开关箱周围应有足够二人同时工作的空间和通道。

不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

5、配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5mm。

6、进入开关箱的电源线，严禁用插销连接。

7、所有配电箱均应标明其名称、用途，并作出分路标记。

8、所有配电箱门应配锁，配电箱和开关箱应由专人负责。

9、总配电箱应设在靠近电源的地区。

分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

10、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。

否则，须作特殊防护处理。

11、配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

12、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

13、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。

14、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。

15、配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。

保护零线应通过接线端子板连接。

16、配电箱、开关箱内的开关电器应按规定的位置紧固在电器安装板上，不提歪斜和松动。
