变压器及配电柜安装方案

变压器、配电柜安装标准与设备安装位置要求变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。

2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。

4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。

5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。

6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。

7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。

8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。

9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。

配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。

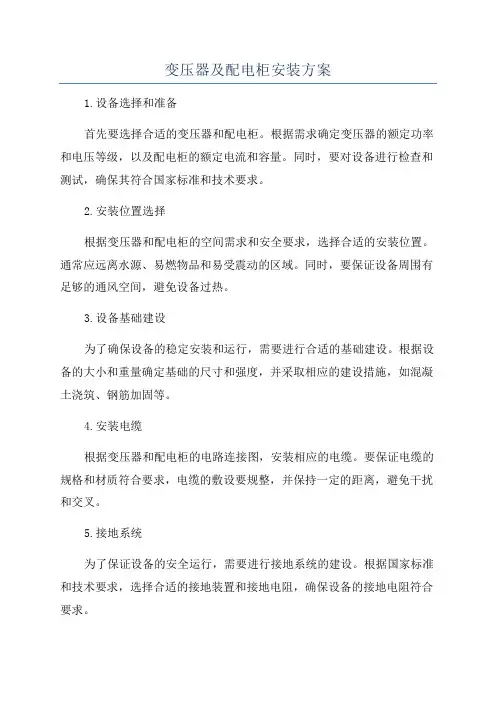

变压器及配电柜安装方案1.设备选择和准备首先要选择合适的变压器和配电柜。

根据需求确定变压器的额定功率和电压等级，以及配电柜的额定电流和容量。

同时，要对设备进行检查和测试，确保其符合国家标准和技术要求。

2.安装位置选择根据变压器和配电柜的空间需求和安全要求，选择合适的安装位置。

通常应远离水源、易燃物品和易受震动的区域。

同时，要保证设备周围有足够的通风空间，避免设备过热。

3.设备基础建设为了确保设备的稳定安装和运行，需要进行合适的基础建设。

根据设备的大小和重量确定基础的尺寸和强度，并采取相应的建设措施，如混凝土浇筑、钢筋加固等。

4.安装电缆根据变压器和配电柜的电路连接图，安装相应的电缆。

要保证电缆的规格和材质符合要求，电缆的敷设要规整，并保持一定的距离，避免干扰和交叉。

5.接地系统为了保证设备的安全运行，需要进行接地系统的建设。

根据国家标准和技术要求，选择合适的接地装置和接地电阻，确保设备的接地电阻符合要求。

6.连接和调试安装好变压器和配电柜后，进行相应的电路连接和调试工作。

检查各个连接点的紧固情况和电气性能，保证其正常运行。

7.安全防护措施为了保证操作人员和设备的安全，需要进行相应的安全防护措施。

如安装护栏、警示标志，设置安全开关和保护装置等。

8.环境监测和维护安装完成后，要进行相应的环境监测和维护工作。

定期检查设备的运行情况和工作状态，及时清理设备周围的杂物和灰尘，保持设备的良好工作环境。

总结：变压器及配电柜的安装方案包括设备选择和准备、安装位置选择、设备基础建设、安装电缆、接地系统建设、连接和调试、安全防护措施以及环境监测和维护等步骤。

正确的安装方案可以确保变压器和配电柜的正常运行和安全。

在安装过程中要严格按照国家标准和技术要求进行操作，确保设备的质量和性能。

同时，要注重设备的维护和保养工作，延长设备的使用寿命和保证系统的安全稳定运行。

变压器及高低压柜安装施工方案一、工程概况本工程是地区一个新建工业园区的配电工程，总装机容量为5000KW。

其中变压器容量为2000KVA，高低压柜均为10KV。

变压器房位于工业园区的中心地带，与工业园区中的各个建筑物、设备之间的配电线路相连。

二、施工准备工作1.施工队伍组建：成立一支由电工、焊工、机械工等人员组成的施工队伍，保证施工效果和工期。

2.材料及设备准备：根据工程需求，准备好所需的电缆、电缆桥架、电缆接头、接线端子、高低压开关柜等。

3.施工方案制定：制定详细的施工方案，包括施工流程、施工顺序、安全措施等。

4.施工图纸复核：对工程的施工图纸进行复核，确保施工过程中的准确性。

三、施工过程1.变压器安装（1）验收材料：对变压器进行验收，检查变压器的型号、容量、数量等是否与设计要求一致。

（2）基础施工：根据施工图纸，进行变压器基础的施工，包括挖坑、浇筑砼、埋设地线等。

（3）变压器架设：将变压器架设在基础上，确保变压器的稳定性和安全性。

（4）连接线路：根据设计要求，连接变压器的高压侧和低压侧线路，确保线路的牢固和电流的顺利通行。

（5）调试检查：对变压器进行调试和检查，确保其工作正常、运行平稳。

2.高低压柜安装（1）安装柜体：按照施工图纸的要求，进行高低压柜的安装，包括固定柜体、安装门锁、连接接地线等。

（2）布线接线：根据设计要求，进行高低压柜的布线和接线工作，确保线路的安全可靠。

（3）设备安装：按照施工图纸的要求，安装高低压柜中的开关、仪表、保护装置等设备。

（4）调试检查：对高低压柜进行调试和检查，确保其中的设备运行正常、指示准确。

四、施工注意事项1.安全施工：严格执行安全操作规程，佩戴安全用具，确保施工过程中的安全。

2.质量控制：严格按照施工图纸和技术要求进行施工，确保施工质量符合标准。

3.现场环境保护：注意保护施工现场的环境，妥善处理施工过程中产生的废弃物和污水。

4.施工进度管理：制定施工进度计划，按时完成各项施工任务。

变配电安装电气工程施工方案一、前言变配电安装是建筑电气工程中的重要组成部分，在建筑物的电力分配中发挥着关键作用。

本文将围绕变配电安装电气工程的施工方案展开讨论，包括施工准备、施工流程、注意事项等内容。

二、施工准备1.资料准备–完整的电气设计图纸–安装设备的技术说明书–施工所需的材料清单–施工计划和施工方案2.人员准备–具备相关电气工程施工经验的电工和技术人员–安全管理人员和施工监督人员3.设备准备–施工所需的工具和仪器–安全防护设备三、施工流程1.施工现场准备–确认安全措施并设置警戒线–安装施工指示标志2.线缆敷设–按照设计图纸要求进行线缆的敷设–确保线缆的牢固和整齐3.设备安装–安装变压器、配电柜等设备–确保设备的接线正确并可靠4.联接调试–进行电气设备的联接调试–检查线路的连接是否准确5.安全检查–完成施工后进行安全检查–确保设备安装符合安全标准四、注意事项1.安全第一–严格遵守安全操作规程–确保施工人员的安全2.质量保证–严格按照设计要求进行施工–确保施工质量符合标准3.工期控制–合理安排施工计划–控制施工进度，确保按时完成4.协调沟通–各相关部门之间要密切合作–如有问题及时沟通解决五、总结本文围绕变配电安装电气工程的施工方案进行了详细讨论，包括施工准备、施工流程、注意事项等内容，旨在帮助相关从业人员更好地进行变配电安装工程。

在实际施工中，要充分重视安全质量，合理安排工期，加强协调沟通，确保工程顺利完成。

XXX配电房变压器及开关柜安装施工方案二0一二年七月目录一、施工内容1二、编写依据1三、施工准备1四、施工安排2五、施工工艺控制21、变压器安装22、开关柜安装43、母线安装53、开关柜调试74、变压器试验8六、安全管理9XXX配电房变压器及开关柜安装施工方案一、施工内容1、安装1000KVA的室内变压器1台及附件，及母线桥等附件;2、安装开关柜1台；3、变压器及开关柜调试。

二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148-19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161。

3-20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147-19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149-19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—20067、《南方电网工程施工工艺控制规范》Q/CSG 11105—2008三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全;（2）开工所需的施工技术人员、机具齐全;（3）配电房已经验收合格，满足电气安装条件。

（4）施工现场的作业环境满足变压器、开关柜的吊装.2、施工机具配备（1）32255 7DFF 緿}］28237 6E4D 湍23495 5BC7 寇35019 88CB 裋（2）运输工具：1.75吨汽车1辆；（3）起重工具:8吨吊车1辆、钢丝绳、手索8条、长索6条;（4）施工机具:千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具1批等;（5）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪(或单臂电桥、双臂电桥）、2500V绝缘电阻表、油耐压试验仪、温湿度计等。

变配电设备安装施工方案一. 变配电设备安装施工方案编制依据1. 设计院提供的设计施工图纸2. 设计院设计施工图纸中所列的有关标准图集及说明3. 北京市《建筑设备安装分项工程施工工艺标准》4。

《电气装置安装工程施工及验收规范》5. 《电气装置安装工程母线装置施工及验收规范》6. 《电气装置安装工程电力变压器施工及验收规范》7。

《电气装置安装工程盘、柜及二次回路接线施工及验收规范》8。

《电气装置安装工程电气设备交接试验标准》二. 施工体系2。

1 施工部署2。

2 管理组织机构2。

3 主要施工用机具汽车吊、汽车、卷扬机、机动调配、吊链、三步塔、道木、钢丝绳、滚木(杠）、倒链、砂轮机、电气焊机、电锤、电钻、工作台案、台虎钳、电工工具、绝缘手动工具、高压防护装置、钢卷尺、板尺、卡尺、水平仪、水平尺、对讲测试器、对讲机（通讯工程）、摇表、万用表、电流表、电桥及试验仪器等2.4 劳动力安排（略）2.5 施工进度计划(略）三。

变配电设备安装工程技术方案3.1 施工准备3.1.1 施工前熟悉与本安装工程有关的设计图纸及资料，认真研究设计图纸的设计内容及施工要求,对设计施工图纸中选用的电气设备和主要材料等进行详细准确的统计，并报有关部门审核。

3.1.2 认真细致地了解施工现场情况，准备好施工工具、材料及人员的调配，以及安装调试所需的技术资料、仪器、仪表及试验工具等。

3.1.3 根据分项工程，编制好技术交底资料，对施工人员进行技术交底,认真讲解技术要求，技术标准及施工方法，并有书面资料。

3.1。

4 熟悉有关电气工程的技术规范及施工工艺标准.3.1。

5 认真研究、改革创新、积极使用新工艺、新方法、提高工程质量、降低施工成本。

3.1.6 施工准备阶段流程图:3.2 施工工艺施工全过程可分为两个阶段:设备安装阶段、试验调试阶段。

3.2.1 变压器安装工程3.2.1。

1 变压器安装流程图：3.2。

1.2 变压器的搬运变压器的搬运是一个非常重要的环节。

变压器及配电柜安装方案1.安装位置选择：变压器及配电柜的安装位置应选择在通风良好、干燥无水汽和腐蚀性气体的场所，同时也要考虑到供电线路的长度和输电损耗。

在选择安装位置时，还需要考虑变压器容量和周围环境对变压器的影响，避免安装在爆炸危险地区和易燃易爆物品附近。

2.安装基础建设：变压器及配电柜的安装需要有坚实的基础，以承受设备的重量和运行时的振动。

在安装基础建设中，应根据设备的重量和尺寸要求，选择合适的基础材料和施工方式。

比如，在变压器安装基础中可以采用钢板混凝土结构，将变压器固定在基础上，确保设备的稳定性和安全性。

3.安装连接方式：在变压器及配电柜的安装中，需要进行电气连接和地线连接。

电气连接主要是将供电线路与变压器、配电柜的输入输出端子进行正确连接，确保电能的传递和分配。

同时，在安装地线时，需要将变压器和配电柜的金属外壳与地线系统进行可靠连接，以防止电气设备发生短路和漏电等故障。

4.安装保护措施：变压器及配电柜的安装需要考虑到设备在运行时可能出现的故障和事故，制定相应的保护措施。

比如，在变压器安装中，可以设置温度保护装置和油位保护装置，及时发现和处理设备的温度异常和油位不足等问题。

在配电柜安装中，可以使用过流保护器和短路保护器，防止电路过载和短路引起的安全事故。

5.安装验收和调试：在变压器及配电柜安装完成后，需要进行相应的验收和调试工作，确保设备符合技术要求和运行条件。

验收时可以检查设备的固定和连接是否牢固，保护装置是否正常工作，接地电阻是否合格等。

调试阶段则需要对设备进行电气参数测试和运行试验，如电压、电流、绝缘电阻、运行负载等。

综上所述，变压器及配电柜的安装方案需要综合考虑安装位置选择、基础建设、连接方式、保护措施和验收调试等因素。

只有制定合理的方案，严格按照技术规范和安装要求进行施工，才能确保设备的安全可靠运行，保障电力系统的正常供电。

一、工程概况本工程为某地区电力设备安装工程，主要内容包括高压配电柜、变压器、电缆桥架、电缆等设备的安装。

工程地点位于某市某区，总建筑面积约5000平方米。

施工周期为60天。

二、施工准备1. 施工图纸：仔细阅读施工图纸，了解工程的具体要求、设备规格、安装位置等。

2. 材料设备：准备所需的电力设备、电缆、桥架、线槽、膨胀螺栓、绝缘子、接地线等。

3. 人员配置：组织施工队伍，包括项目经理、技术员、电工、焊工、安装工等。

4. 施工机具：配置必要的施工工具，如电焊机、切割机、扳手、螺丝刀等。

三、施工方法及工艺要求1. 高压配电柜安装（1）根据施工图纸，确定配电柜的安装位置，并标记地面。

（2）使用膨胀螺栓固定配电柜基础，确保其稳固。

（3）将配电柜安装到基础上，调整水平，确保其垂直。

（4）连接配电柜内部的电缆，并进行绝缘测试。

2. 变压器安装（1）根据施工图纸，确定变压器安装位置，并标记地面。

（2）使用膨胀螺栓固定变压器基础，确保其稳固。

（3）将变压器安装到基础上，调整水平，确保其垂直。

（4）连接变压器的高压、低压电缆，并进行绝缘测试。

3. 电缆桥架、线槽安装（1）根据施工图纸，确定桥架、线槽的安装位置。

（2）使用膨胀螺栓固定桥架、线槽基础，确保其稳固。

（3）将桥架、线槽安装到基础上，调整水平，确保其垂直。

（4）连接桥架、线槽内的电缆，并进行绝缘测试。

4. 电缆敷设（1）根据施工图纸，确定电缆敷设路径。

（2）使用电缆桥架、线槽敷设电缆，确保电缆整齐、无扭曲。

（3）连接电缆两端，并进行绝缘测试。

四、施工质量控制1. 严格遵循施工图纸和规范要求，确保工程质量。

2. 加强施工过程中的质量控制，对关键工序进行检验，确保合格。

3. 对安装后的设备进行绝缘测试，确保设备安全可靠。

4. 做好施工记录，为后续验收提供依据。

五、施工进度安排1. 施工前期：10天，完成施工图纸会审、人员配置、材料设备准备。

2. 施工中期：40天，完成高压配电柜、变压器、电缆桥架、线槽等设备的安装。

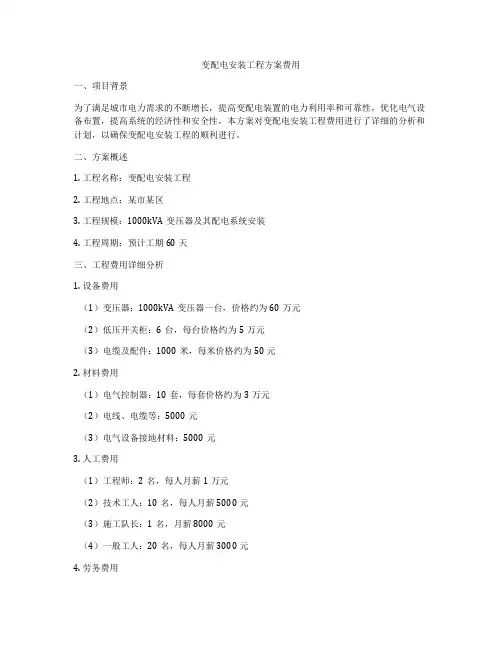

变配电安装工程方案费用一、项目背景为了满足城市电力需求的不断增长，提高变配电装置的电力利用率和可靠性，优化电气设备布置，提高系统的经济性和安全性，本方案对变配电安装工程费用进行了详细的分析和计划，以确保变配电安装工程的顺利进行。

二、方案概述1. 工程名称：变配电安装工程2. 工程地点：某市某区3. 工程规模：1000kVA变压器及其配电系统安装4. 工程周期：预计工期60天三、工程费用详细分析1. 设备费用（1）变压器：1000kVA变压器一台，价格约为60万元（2）低压开关柜：6台，每台价格约为5万元（3）电缆及配件：1000米，每米价格约为50元2. 材料费用（1）电气控制器：10套，每套价格约为3万元（2）电线、电缆等：5000元（3）电气设备接地材料：5000元3. 人工费用（1）工程师：2名，每人月薪1万元（2）技术工人：10名，每人月薪5000元（3）施工队长：1名，月薪8000元（4）一般工人：20名，每人月薪3000元4. 劳务费用（1）搬运费用：2000元（2）围挡搭设及拆除费用：5000元（3）施工现场清理费用：3000元5. 设备租赁费用（1）搅拌机及其他施工设备：3000元（2）起重机：5000元6. 安全费用（1）安全设施购买费用：10000元（2）安全教育费用：5000元（3）安全督导费用：10000元7. 运输费用（1）设备运输费用：10000元（2）人工运输费用：3000元8. 其他费用（1）办公用品：2000元（2）通讯费用：1000元（3）水、电费用：3000元四、总费用计算根据以上费用详细分析，变配电安装工程的总费用计算如下：设备费用：60万元材料费用：5000元人工费用：392000元劳务费用：10000元设备租赁费用：8000元安全费用：25000元运输费用：13000元其他费用：6000元总费用：562000元五、费用预算1. 设备费用：60万元2. 材料费用：5000元3. 人工费用：392000元4. 劳务费用：10000元5. 设备租赁费用：8000元6. 安全费用：25000元7. 运输费用：13000元8. 其他费用：6000元六、费用控制1. 严格执行费用预算，控制每项费用的使用2. 定期进行费用审计，确保费用的合理性和准确性3. 加强对人工费用和设备费用的监督，避免不必要的浪费4. 合理安排材料采购和设备租赁，降低材料和设备费用5. 加强现场管理和安全监督，减少安全事故造成的费用损失七、费用支付方式1. 设备费用和材料费用：采取一次性支付方式2. 人工费用和劳务费用：每月支付3. 设备租赁费用和其他费用：根据实际情况支付4. 安全费用和运输费用：根据实际情况支付八、结语通过对变配电安装工程费用的详细分析和计划，可以更好地掌握变配电安装工程的费用情况，确保费用的合理使用和控制，提高变配电安装工程的经济性和安全性，为城市电力需求的不断增长和变配电安装工程的顺利进行提供保障。

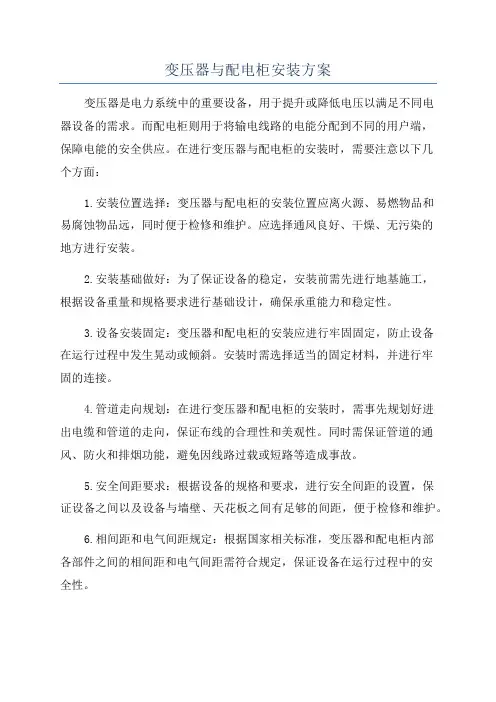

变压器与配电柜安装方案变压器是电力系统中的重要设备，用于提升或降低电压以满足不同电器设备的需求。

而配电柜则用于将输电线路的电能分配到不同的用户端，保障电能的安全供应。

在进行变压器与配电柜的安装时，需要注意以下几个方面：1.安装位置选择：变压器与配电柜的安装位置应离火源、易燃物品和易腐蚀物品远，同时便于检修和维护。

应选择通风良好、干燥、无污染的地方进行安装。

2.安装基础做好：为了保证设备的稳定，安装前需先进行地基施工，根据设备重量和规格要求进行基础设计，确保承重能力和稳定性。

3.设备安装固定：变压器和配电柜的安装应进行牢固固定，防止设备在运行过程中发生晃动或倾斜。

安装时需选择适当的固定材料，并进行牢固的连接。

4.管道走向规划：在进行变压器和配电柜的安装时，需事先规划好进出电缆和管道的走向，保证布线的合理性和美观性。

同时需保证管道的通风、防火和排烟功能，避免因线路过载或短路等造成事故。

5.安全间距要求：根据设备的规格和要求，进行安全间距的设置，保证设备之间以及设备与墙壁、天花板之间有足够的间距，便于检修和维护。

6.相间距和电气间距规定：根据国家相关标准，变压器和配电柜内部各部件之间的相间距和电气间距需符合规定，保证设备在运行过程中的安全性。

7.接地系统建设：为了保证设备安全运行，变压器和配电柜都需要进行接地处理。

安装过程中需建立合理的接地系统，确保接地电阻符合要求，避免设备由于漏电等问题引起安全事故。

8.操作空间和通道：为了方便设备的操作、维护和检修，变压器和配电柜安装后需保留足够的操作空间和通道空间，以便工作人员进行操作和维护。

9.安全标识设置：在安装完成后，对变压器和配电柜进行相应的安全标识设置，包括说明书、警示标志、安全指示牌等，提醒工作人员注意安全事项并正确使用设备。

总之，变压器和配电柜的安装需要严格按照相关的规范和标准进行，保证设备的安全运行和可靠性。

在安装过程中，要注意设备的固定、线路的走向规划、安全间距的设置以及设备的接地等问题，并进行适当的安全标识设置，确保设备的正常使用和维护。

变压器配电柜电气施工方案1.工程概述2.施工前准备在施工前，需进行详细的方案设计，并编制详细的施工组织设计、施工方案、工程进度计划和质量计划。

同时还需要准备好所需的工具、仪器和材料等。

3.施工步骤(1)安装变压器配电柜施工人员按照设计要求，选择合适的位置进行变压器配电柜的安装。

在安装过程中，应注意保证变压器配电柜与周围设备、设施的安全距离，并采取适当的防护措施，以防止火灾和电击事故的发生。

(2)配线敷设安装好变压器配电柜后，施工人员需根据设计要求进行配线敷设。

配线敷设应按照电气布线的规范进行，确保线路的安全可靠。

同时，还需注意对配线进行标识，以便后续维护和管理。

(3)连接电缆在进行电缆连接之前，需确保电缆已经经过钢管或电缆槽进行保护，并在连接处进行绝缘处理。

连接电缆时，应仔细查看接线图，按照正确的接线顺序进行连接，并严格按照规范进行压接。

(4)进行调试完成连接后，施工人员需进行电气设备的调试。

调试过程中，应仔细检查各个电气设备的工作状态，并进行必要的调整和修正。

同时，还需检查电气设备的漏电情况，确保电气设备的安全可靠运行。

4.质量控制(1)施工过程中，严格按照质量计划和质量控制标准进行施工。

对配电柜及配线进行检查，确保其符合设计要求和质量要求。

(2)施工人员需进行施工质量的自检和互检，确保施工质量的合格性。

(3)施工结束后，进行验收和检测。

对变压器配电柜的安装、配线和调试情况进行检查，确保变压器配电柜的安全可靠使用。

5.安全措施(1)变压器配电柜应安装在干燥、通风良好的场所，远离易燃易爆物品。

(2)在进行电气设备的连接和调试时，应切断供电并进行安全隔离。

(3)施工人员需穿戴好工作服和防护用品，并严格按照操作规程进行施工，防止火灾和电击等事故的发生。

(4)工程结束后，整理施工现场，清理垃圾和杂物，并返还施工区域的使用权。

以上就是变压器配电柜电气施工方案的详细步骤和要点。

通过严格按照方案进行施工，并注意质量控制和安全措施，可以确保变压器配电柜的正常运行和安全使用。

变压器、开关柜、配电箱、避雷等电气设备安装方案电气设备安装方案是指在现场进行电气设备安装的一系列工作步骤和措施。

下面是一个变压器、开关柜、配电箱和避雷设备安装方案的例子：1. 变压器安装方案：- 根据变压器的型号和规格，确定变压器的安装位置。

考虑到安全性和维护便捷性，通常选择平坦的地面，并保持足够的通风和防火要求。

- 在变压器周围设置防护措施，如安装护栏或设立警告标志，以确保人员不会直接接触到变压器。

- 根据变压器的接线图和接线规范，进行电源线和负载线的接线。

- 进行变压器的接地。

通常会安装接地装置，将变压器的金属外壳与地面接地系统连接起来，以确保电气设备的安全工作。

2. 开关柜安装方案：- 根据开关柜的尺寸和安装位置，进行基础工程，如挖掘基坑、浇筑混凝土等。

- 根据具体情况，在开关柜周围设置安全区域，确保设备安装过程中的安全。

- 根据接线图和接线规范，进行开关柜内部电器元件的安装和接线。

注意遵守相应的安全工作规程和标准。

- 进行开关柜的接地工作，确保开关柜的金属外壳与地面接地系统连接，以确保设备的安全运行。

3. 配电箱安装方案：- 根据配电箱的尺寸和安装位置，进行基础工程，如挖掘基坑、浇筑混凝土等。

- 将配电箱安装在平坦的地面上，并保持足够的通风和防火要求。

- 根据接线图和接线规范，进行配电箱内部电器元件的安装和接线。

注意遵守相应的安全工作规程和标准。

- 进行配电箱的接地工作，确保配电箱的金属外壳与地面接地系统连接，以确保设备的安全运行。

4. 避雷设备安装方案：- 根据现场的特殊情况和要求，选择合适的避雷设备，如避雷针、避雷线等。

- 根据避雷设备的安装要求，确定安装位置和固定方式。

- 进行接地极的安装。

接地极一般埋入地下，并与地面接地系统连接，以确保避雷设备的有效工作。

以上是一个大概的电气设备安装方案，具体的安装步骤和措施可能根据实际情况有所变化。

在进行电气设备安装时，应严格遵守相关的安全规范和操作规程，确保工作的安全和高效进行。

第1篇一、工程概述本工程为某地区电力安装工程，主要内容包括电力线路的架设、变压器安装、电缆敷设、配电柜安装、电气设备调试等。

工程范围涵盖室内外电力设施安装，旨在提高该地区电力供应能力，确保电力系统的稳定运行。

二、施工准备1. 技术准备：根据工程图纸和相关技术规范，对施工人员进行技术交底，确保施工人员熟悉工程要求。

2. 材料准备：根据工程需求，采购符合国家标准的电力线路、变压器、电缆、配电柜等设备，并进行质量检验。

3. 工具准备：准备施工所需的工具，如电焊机、切割机、紧线器、绝缘手套、绝缘靴等。

4. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。

三、施工工艺1. 电力线路架设：按照设计要求，选择合适的线路路径，进行线路基础施工，架设电力线路。

2. 变压器安装：根据变压器厂家提供的安装指导书，进行变压器基础施工，安装变压器。

3. 电缆敷设：根据电缆敷设设计，进行电缆沟开挖、电缆敷设、电缆接头处理等。

4. 配电柜安装：按照配电柜设计要求，进行配电柜基础施工，安装配电柜。

5. 电气设备调试：完成电气设备安装后，进行设备调试，确保设备运行正常。

四、质量控制1. 材料质量：严格按照国家相关标准，对采购的材料进行检验，确保材料质量。

2. 施工质量：严格执行施工规范，确保施工质量。

3. 验收质量：按照国家相关标准，对工程进行验收，确保工程符合要求。

五、安全措施1. 施工人员安全：施工人员必须佩戴安全帽、安全带、绝缘手套等防护用品。

2. 电气安全：严格遵守电气安全操作规程，防止触电事故发生。

3. 高空作业安全：高空作业时，必须使用安全绳，确保作业人员安全。

4. 施工现场安全：保持施工现场整洁，及时清理杂物，确保施工环境安全。

六、施工进度1. 施工前，制定详细的施工进度计划，明确各阶段任务和时间节点。

2. 施工过程中，定期检查进度，确保工程按计划推进。

3. 施工完成后，进行验收，确保工程按期完成。

通过以上施工方案的实施，确保电力安装工程顺利进行，提高电力供应能力，为地区经济发展提供有力保障。

第1篇一、工程概况本工程为一座10kV变配电所，位于XX市XX区XX路XX号。

工程主要内容包括：主变压器安装、高压开关柜安装、低压配电柜安装、电缆敷设、控制保护系统安装、接地系统安装等。

二、施工准备1. 人员准备：组织具备相关专业资质的施工队伍，明确各工种人员的职责分工。

2. 材料准备：根据设计图纸及施工方案，提前准备所需的各种设备、材料，如变压器、高压开关柜、低压配电柜、电缆、控制保护设备、接地材料等。

3. 设备准备：检查设备性能，确保其符合设计要求和国家标准。

4. 施工图纸及资料准备：收集整理施工图纸、技术规范、施工组织设计等相关资料。

三、施工工艺1. 基础施工：按照设计图纸要求，进行变压器基础、高压开关柜基础、低压配电柜基础等施工。

2. 设备安装：- 变压器安装：按照设备说明书及施工规范进行，确保安装牢固、水平。

- 高压开关柜安装：按照设计图纸及施工规范进行，确保柜体安装水平、牢固，二次回路接线正确。

- 低压配电柜安装：按照设计图纸及施工规范进行，确保柜体安装水平、牢固，二次回路接线正确。

3. 电缆敷设：按照设计图纸及施工规范进行，确保电缆敷设平直、整齐，接头牢固。

4. 控制保护系统安装：按照设计图纸及施工规范进行，确保控制保护设备安装牢固、接线正确。

5. 接地系统安装：按照设计图纸及施工规范进行，确保接地系统完整、可靠。

四、施工进度计划1. 基础施工：预计工期15天。

2. 设备安装：预计工期30天。

3. 电缆敷设：预计工期20天。

4. 控制保护系统安装：预计工期10天。

5. 接地系统安装：预计工期5天。

五、质量保证措施1. 材料质量：选用符合国家标准、厂家合格证书的材料。

2. 施工质量：严格按照设计图纸及施工规范进行施工，确保工程质量。

3. 验收标准：按照国家相关标准进行验收，确保工程合格。

4. 过程控制：加强施工过程中的质量控制，发现问题及时整改。

六、安全保证措施1. 人员安全：加强安全教育，提高施工人员的安全意识。

变压器及配电柜安装方案设计1.变压器的选择根据用电负荷需求和变压器容量计算，选择合适的变压器。

考虑到变压器的额定容量、电压等级、短路能力等因素，并与供电局的要求保持一致。

2.安装位置选择根据场地情况，选择合适的变压器和配电柜的安装位置。

应优先选择架空或者围墙外的安装位置，以保证变压器和配电柜的散热条件。

同时，还需考虑供电线路的长度和负载的分布，以确保供电的稳定性和电压质量。

3.安装环境要求安装变压器和配电柜的环境应满足以下要求：(1)温度和湿度：环境温度不得超过变压器和配电柜的允许最高温度，湿度应控制在允许范围内，以避免设备受潮、绝缘降低等问题。

(2)通风和散热：变压器和配电柜应有足够的通风和散热措施，可采用强迫通风、加装风扇或者设置散热器等方法。

(3)防尘和防火：在变压器和配电柜周围应保持清洁，避免灰尘、杂物等进入设备内部。

设备周围不得存在易燃和易爆物品，防止火灾事故。

(1)变压器安装：变压器应固定在混凝土基础或者金属支架上，具备良好的机械强度和稳定性。

同时，要保证变压器与基础或支架之间的绝缘，以防止地电位的动摇和变压器的电气性能降低。

变压器与配电柜之间的布线应满足电气安全、能效、操作维护等要求。

(2)配电柜安装：配电柜应符合国家和地方相关规范要求，安装地点应选择在无腐蚀性气体、防爆区域和易燃易爆品无关的区域。

配电柜内部的低压设备和元件应有足够的排列空间和良好的布线环境，以便于操作和维护。

(3)接地设计：变压器及配电柜的金属外壳应接地可靠，以保持设备的安全运行。

接地电阻应符合相关规定要求，并需进行接地网的测试和测量。

(4)安全措施：在变压器和配电柜的安装过程中，要注意安全措施。

如工作人员应佩戴好防护用品，使用专用工具，避免发生触电和其他事故。

总结：。

变压器与配电柜安装方案一、项目背景在现代工业和居民用电中，变压器与配电柜是不可或缺的电力设备。

变压器主要用于变换电压，将高压电能转换为低压电能供给给用户使用。

而配电柜则负责将电能分配到各个用电设备，以保证电能正常供给。

因此，合理安装变压器与配电柜对于电力系统的稳定运行具有重要意义。

二、变压器与配电柜的基本介绍1.变压器变压器是一种电力设备，主要由铁芯和绕组组成。

通过变换绕组的匝数比例，变压器可以将原来高压的电能转换为低压的电能供给给用户。

变压器也可以根据需要将电能从低压转换成高压，以便远距离输送电力。

2.配电柜配电柜是一种用于分配电能的设备。

它主要由电气元件（包括断路器、接触器、保险丝等）和电缆组件组成。

配电柜可以将电能从主干线路引入，再将电能分配到各个用电设备上。

三、安装方案1.变压器的安装（1）选择安装地点：变压器应选择宽敞、通风良好的地方进行安装，以便散热和维修。

（2）安装基础：根据变压器的尺寸和重量，选择合适的基础进行固定，确保变压器在安装后不会晃动。

（3）安装绑缚：使用专业的绳索或固定装置将变压器与基础牢固绑缚，以防止在地震等情况下发生倾斜或倒塌。

（4）接地处理：根据电力系统的要求，对变压器进行良好的接地处理，确保安全。

2.配电柜的安装（1）选择安装地点：配电柜应尽量选择干燥、通风良好的地方进行安装，以减少电器元件受潮和发生故障的可能性。

（2）安装基础：根据配电柜的重量和尺寸选择合适的基础进行固定，确保配电柜在安装后稳固可靠。

（3）电缆布线：根据用电设备的位置和电缆的长度，合理布置电缆，避免交叉、交错，并采取必要的保护措施，如穿管、套管等。

（4）接地处理：对配电柜进行良好的接地处理，确保安全。

四、安装前的准备工作1.安全措施：在安装过程中，应加强对工作人员的安全培训，提高他们的安全意识。

同时，安装现场应配备必要的安全设施，如安全帽、防护眼镜等。

2.工具准备：准备好安装所需的各种工具，如电动螺丝刀、扳手、电缆剥皮刀等。

合肥万达文化旅游城酒店群及人工湖项目高低压配电柜、变压器、柴油发电机安装施工方案编制：审核：审批：中国建筑一局（集团）有限公司二0一四年四月注：在没有收到蓝图的前提下编制，收到蓝图后再进行细部深化目录一、工程概况..................................................................................... - 3 -二、编制依据..................................................................................... - 3 -三、工程质量目标................................................................................. - 3 -四、组织机构..................................................................................... - 3 -五、施工准备及各项资源需用量计划 ................................................. - 3 -六、总体施工方案.................................................................................. - 5 -七、安全保证措施................................................................................ - 18 -八、质量保证措施.............................................................................. - 19 - 一、工程概况：本项目位于安徽省合肥市滨湖新区包河大道与环湖北路交叉口，东临衡山路，南临环湖北路，西临井岗山路，北临南宁路。
