配电箱安装施工方案

配电箱安装工程施工方案(1)一、工程概况1.1 项目背景本工程旨在为XX物业公司位于XX小区的电力配送系统进行升级改造，以提升供电质量和安全稳定性，并满足用户日益增长的用电需求。

1.2 工程范围本次施工主要涵盖XX小区内配电室的新建及现有配电箱的改造工作，具体包括配电箱安装、接线调试等环节。

二、施工准备2.1 施工方案制定根据设计方案要求，制定配电箱安装工程施工方案，包括施工流程、安全措施、材料准备等内容。

2.2 材料准备准备所需的施工材料和设备，包括配电箱、导线、绝缘套管、电工工具等。

2.3 人员调配组织电工施工队伍，并确保每位工人具备相关施工经验和技能。

三、施工流程3.1 现场勘察施工队伍进行现场勘察，确认配电箱安装位置和线路敷设路径。

3.2 安装配电箱根据设计方案要求，安装配电箱并进行固定，确保其稳固可靠。

3.3 连接电线根据电气图纸要求，连接配电箱与主电源线路，确保接线正确无误。

3.4 调试验收完成连线后，进行电气设备的调试和检测，确保系统运行正常，达到设计要求。

四、施工安全4.1 安全措施施工中严格遵守电气安全操作规程，佩戴防护用具，确保施工人员和设备安全。

4.2 施工现场管理保持施工现场整洁有序，设置明显的安全警示标志，防止发生意外事故。

五、施工质量保障5.1 施工记录详细记录施工过程中的关键节点和操作步骤，确保施工质量可追溯。

5.2 施工验收完成施工后，进行工程验收，确保配电箱安装符合设计标准和客户要求。

六、总结本文介绍了配电箱安装工程施工方案，包括施工准备、施工流程、施工安全和施工质量保障等内容，希最通过本次施工能够为XX小区的电力配送系统升级改造工程提供参考。

配电箱安装工程施工方案
一、施工前准备
1.组织施工队伍，配备必要人员和设备，确定施工方案。

2.分析环境和工程条件，制定施工方案。

3.安排物资进场、检查、验收、存储等工作，对设备、材料进行鉴定，保证质量符合标准。

4.编制工程施工计划，确定施工任务、施工时间、作业区域和作业安全等问题。

二、施工现场准备
1.施工前，要对安装现场进行处理，清理现场垃圾、杂物并平整地面，封闭和标明施工区域。

2.清洁施工区域，保持照明，通风、安装适当的维护设备（如求助闪光灯、灭火器等）。

3.摆放必要的安全警示板，并划定不同区域，明确工作职责和操作须知，防止人员伤害。

4.将配套设备和安装材料送入现场，分类、检查、验收，经过安全人员确认后，将其暂时存放在指定地点。

5.进行必要的土建工作，在施工现场使用铺装等设备，确保施工质量。

三、施工流程。

一、工程概况本项目为某住宅小区配电箱线路安装工程，主要施工内容包括配电箱的安装、线路的敷设、电缆的连接、保护装置的安装等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1.施工人员：组织一支具有丰富经验的施工队伍，包括电工、焊工、测量员等。

2.施工材料：配电箱、电缆、电缆桥架、接地线、绝缘胶带、接线端子、电线管、螺栓等。

3.施工工具：扳手、螺丝刀、电焊机、切割机、电钻、线钳、剥线钳等。

4.施工图纸：熟悉施工图纸，了解配电箱线路的布局、规格、要求等。

5.安全措施：制定安全施工方案，确保施工人员的人身安全。

三、施工步骤1.配电箱安装（1）检查配电箱及附件是否完好，符合设计要求。

（2）根据施工图纸，确定配电箱的安装位置，并做好标记。

（3）在安装位置处打好孔，将配电箱固定牢固。

（4）连接配电箱内的母线，确保连接可靠。

2.线路敷设（1）根据施工图纸，确定线路敷设路径。

（2）在敷设路径上打好孔，将电缆桥架安装牢固。

（3）将电缆敷设至桥架上，确保电缆排列整齐、间距合适。

（4）在电缆桥架与配电箱之间连接好接线端子。

3.电缆连接（1）将电缆的一端连接到配电箱的接线端子上。

（2）将电缆的另一端连接到用电设备上。

（3）检查电缆连接是否牢固、可靠。

4.保护装置安装（1）根据施工图纸，确定保护装置的安装位置。

（2）将保护装置安装牢固。

（3）连接保护装置与配电箱、用电设备。

5.接地处理（1）在配电箱、电缆桥架、用电设备等处安装接地线。

（2）将接地线连接到接地体上。

（3）检查接地是否良好。

四、施工注意事项1.施工过程中，严格遵守操作规程，确保施工质量。

2.施工人员必须佩戴安全帽、手套等防护用品。

3.施工过程中，注意防火、防触电、防坠落等安全措施。

4.施工完成后，进行现场检查，确保各项指标符合要求。

五、施工进度安排1.施工准备：2天2.配电箱安装：3天3.线路敷设：5天4.电缆连接：2天5.保护装置安装：1天6.接地处理：1天7.现场检查：1天总计：15天六、施工验收1.施工完成后，由监理单位组织验收。

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

配电箱工程安装施工方案一、工程概述配电箱是工业企业、商业建筑以及住宅的电气配电系统中一个非常重要的设备，它负责电能的分配和控制。

因此，配电箱工程的安装施工工作显得尤为重要。

本工程位于某工业园区新建厂房内，主要包括主配电室以及分配到各个用电设备的次级配电箱。

二、施工准备1. 人员准备：组建施工队伍，具体安排工程技术负责人和施工人员，确保有足够的施工人员完成工程安装任务。

2. 设备准备：准备好所需的施工机具和设备，包括梯子、电动工具、安全带等，并按照相关要求进行检查和维护。

3. 材料准备：采购配电箱安装所需的各种材料和配件，确保材料质量符合国家标准，并对其进行验收和分类存放。

4. 动力资源准备：保证施工现场的动力资源充足，包括电力、水源等，以便保证施工进度。

5. 安全防护准备：准备好必备的安全防护用品，包括安全帽、安全鞋、手套、护目镜等，并严格遵守安全操作规程。

三、施工步骤1. 测量定位：在主配电室和各个次级配电箱的安装位置进行测量，确定合适的位置和安装高度，并用标线做好标示。

2. 架设支架：根据已经确定的位置进行支架的架设，确保支架的牢固稳定，并按照要求进行防腐处理。

3. 安装箱体：按照设计要求，将配电箱箱体安装在支架上，并确保箱体的水平和垂直度，以及箱体之间的间距。

4. 安装电器设备：根据施工图纸，将配电箱内的电器设备，如断路器、照明开关等安装到配电箱内，并连接好电缆和导线。

5. 接地保护：对配电箱进行接地保护，确保接地电阻符合国家标准，并进行必要的接地测试。

6. 软接线：进行配电箱内的软接线操作，包括接线端子的固定、连接线的铺设等，确保接线牢固可靠，并符合电气安全规定。

7. 联网测试：对配电箱进行联网测试，确保各个电器设备的连接正常，电路通畅，没有短路和接触不良现象。

8. 防护装置安装：安装好配电箱的防护装置，包括防护罩、遥控保护、漏电保护等，并进行必要的调试和测试。

9. 清理整理：将施工现场进行清理整理，清除杂物和施工垃圾，保持施工现场的整洁和环境卫生。

完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施：在施工现场设置明显的警示标志，确保周围人员的安全。

将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。

2.施工材料准备：根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。

确保材料的质量和数量与设计要求相符。

3.施工人员准备：安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。

确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。

二、配电箱的安装1.安装位置选择：根据设计图纸的要求，选择合适的位置进行配电箱的安装。

要求安装位置应干燥、通风、易于检修和操作。

2.固定支撑：根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。

3.接地处理：配电箱必须进行接地处理，确保施工安全。

根据设计要求，将配电箱的金属外壳与大地进行牢固连接。

4.电缆引入：根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。

要求电缆引线的长度合适，能够保证连接端子的牢固可靠。

5.连接装置：根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。

确保连接的牢固可靠，避免出现接线不良或接触不良等问题。

6.标识和清理：在配电箱上对相关部件进行标识，方便后期的检修和维护。

完成安装后，对施工现场进行清理，确保现场整洁。

三、施工中的质量控制1.施工过程中，严格按照设计要求和施工图纸进行施工。

避免出现偏离设计要求的情况。

2.严格按照相关标准和规范进行施工。

对配电箱的安装、接线等工作进行质量把关。

3.施工过程中，定期进行检查和验收。

确保施工质量符合要求，并及时进行调整和纠正。

四、施工后的防护和验收1.施工完成后，对整个电气系统进行运行试验。

确保配电箱的各项功能正常运行，并且符合设计要求。

2.进行安全防护措施的安装。

包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。

3.进行验收和交接手续。

一、工程概况本工程为某住宅小区配电箱安装工程，主要内容包括配电箱的安装、接线、调试及送电运行验收。

配电箱作为住宅小区电力供应的重要设备，其安装质量直接关系到用户的用电安全和电力系统的稳定运行。

二、施工准备1. 材料准备：配电箱、导线、绝缘子、电线管、接线端子、接插件、螺丝、螺母、扳手、剥线钳、电笔、万用表等。

2. 工具准备：电钻、扳手、剥线钳、螺丝刀、万用表、绝缘测试仪等。

3. 人员准备：电工、安装工、质检员等。

三、施工步骤1. 施工测量：根据设计图纸，对配电箱安装位置进行测量，确定配电箱安装位置。

2. 配电箱安装：（1）明装配电箱：将配电箱固定在墙上，采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的出头余量。

（2）暗装配电箱：在砌墙时预留孔洞，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在埋配电箱时，箱体与墙之间填以混凝土，将箱体固定住。

3. 管道敷设：（1）电线管敷设：按照设计要求，敷设电线管，管路应平直，转弯处应圆滑。

（2）管口处理：管口应高出基础地面不小于50mm，管口处应做封闭处理。

4. 接线：（1）绝缘测试：对电线进行绝缘测试，确保绝缘良好。

（2）接线：按照设计图纸和规范要求，进行接线，确保接线的正确性和牢固性。

（3）接插件安装：接插件应安装牢固，接触良好。

5. 调试：（1）绝缘测试：对配电箱内各回路进行绝缘测试，确保绝缘良好。

（2）功能测试：对配电箱各功能进行测试，确保功能正常。

6. 送电运行验收：（1）外观检查：检查配电箱外观，确保无损坏、变形等现象。

（2）功能测试：对配电箱各功能进行测试，确保功能正常。

（3）送电运行：将配电箱送电运行，观察运行情况，确保运行稳定。

四、施工质量控制1. 材料质量：选用符合国家标准、厂家生产许可证和安全认证标志的材料。

2. 施工工艺：严格按照设计图纸和规范要求进行施工，确保施工质量。

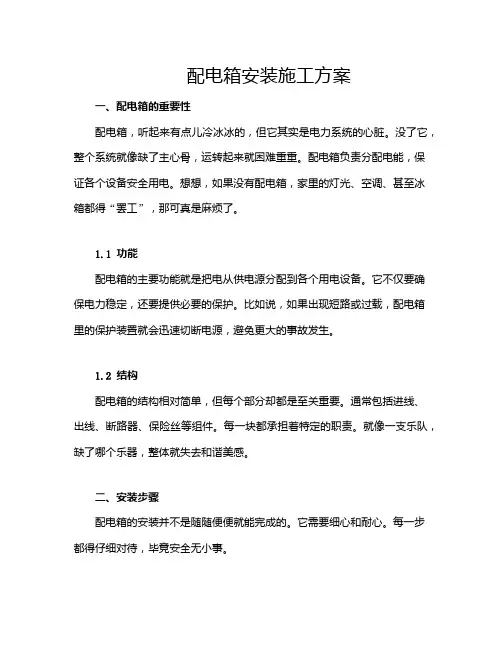

配电箱安装施工方案一、配电箱的重要性配电箱，听起来有点儿冷冰冰的，但它其实是电力系统的心脏。

没了它，整个系统就像缺了主心骨，运转起来就困难重重。

配电箱负责分配电能，保证各个设备安全用电。

想想，如果没有配电箱，家里的灯光、空调、甚至冰箱都得“罢工”，那可真是麻烦了。

1.1 功能配电箱的主要功能就是把电从供电源分配到各个用电设备。

它不仅要确保电力稳定，还要提供必要的保护。

比如说，如果出现短路或过载，配电箱里的保护装置就会迅速切断电源，避免更大的事故发生。

1.2 结构配电箱的结构相对简单，但每个部分却都是至关重要。

通常包括进线、出线、断路器、保险丝等组件。

每一块都承担着特定的职责。

就像一支乐队，缺了哪个乐器，整体就失去和谐美感。

二、安装步骤配电箱的安装并不是随随便便就能完成的。

它需要细心和耐心。

每一步都得仔细对待，毕竟安全无小事。

2.1 选址首先，选址很关键。

配电箱要安装在干燥、通风、远离易燃物的地方。

记住，不能随便找个角落就行。

要考虑到日常的操作和维护，确保后期能方便地进行检修。

2.2 固定选好位置后，就得把配电箱固定好。

一般来说，用螺丝或者膨胀螺栓把箱体牢牢固定在墙上。

这个步骤很重要，确保不会因为震动或其他因素造成松动。

2.3 接线接线是技术活，得请专业人员来做。

要确保每一根线都连接正确。

稍有不慎，后果不堪设想。

接线完成后，最好再检查一遍，确保没问题再通电。

三、安全注意事项配电箱虽然看似简单，但在安装和使用时得特别注意安全。

电力这玩意儿，跟生命息息相关，必须谨慎对待。

3.1 绝缘首先，绝缘一定要做好。

无论是电线还是连接器，绝缘性能都必须符合标准。

只有这样，才能确保安全，避免漏电事故。

3.2 防潮其次，防潮也不能忽视。

潮湿的环境容易导致短路，甚至引发火灾。

定期检查配电箱的环境，确保干燥是很重要的。

四、总结配电箱安装不是一件小事，它关乎每个家庭、每个企业的安全。

每一步都得认真对待，从选址到接线，都是为了最终的安全使用。

配电箱安装施工方案(1)
一、施工准备
在进行配电箱的安装施工前，需做好以下准备工作： 1. 确定施工现场及安装位置。

2. 准备所需的安装工具和材料，包括螺丝刀、螺丝批、电缆、端子等。

3. 检查配电箱及配件是否完好，无损坏或异常。

二、安装步骤
1. 定位安装位置
在施工现场根据设计要求确定配电箱的安装位置，需考虑通风散热、操作维护等因素。

2. 安装配电箱
1.将配电箱按照设计要求固定在安装位置上，并使用螺丝进行固定。

2.确保配电箱安装稳固，无晃动及松动现象。

3. 连接电缆
1.根据设计要求将电缆引入配电箱内部，注意区分进线和出线，避免混
乱。

2.将电缆的绝缘层剥除，并通过端子或接线盒连接至配电箱内部。

4. 调试及验收
1.接通电源，验收配电箱的安装情况，确认电源正常输出。

2.检查所有接线是否牢固，无短路及接触不良现象。

三、安全注意事项
1.在进行施工时，务必断开电源，确保安全施工。

2.在操作过程中，应避免水、湿气等对配电箱的影响，以免发生安全事
故。

3.对电缆的连接及绝缘要求严格执行，避免发生火灾及电击事故。

四、施工总结
本篇文档介绍了配电箱安装的施工方案及步骤，通过严谨的施工流程及安全注意事项，可以确保配电箱的安全稳定运行。

在实际施工中，需要严格按照设计要求及施工步骤进行操作，确保施工质量和安全。

一、配电箱安装1、弹线定位根据设计图纸要求找出配电箱安装位置，并按配电箱（盘）外形尺寸进行弹线定位。

配电箱安装底口距地一般为1.5m ，明装电度表板底口距地不小于1.8m。

在同一建筑物内，允许偏差10mm。

2、安装配电箱（盘）的木砖及铁件等均应预埋，配电箱（盘）应采用膨胀螺栓固定。

3、配电箱盘带有器具的铁质盘面和装有器具的门均应由明显可靠的裸软铜线PE线接地。

4、配电箱盘应安装牢固、平正，允许偏差不应大于3mm，配电箱体高50cm以下，允许偏差1.5m。

5、配电箱盘上电器，仪表应牢固、平正、整洁、间距均匀。

铜端子无松动，启闭灵活，零部件齐全。

6、导线引出面板时，面板线控应光滑无毛刺，金属面板应装设绝缘护套。

7、配电箱内应分别设置零线（N）和保护接地线（PE）汇流排，各支路零线和保护地线应在汇流排上接，不得绞接，并应有编号。

8、配电箱内的接地应牢固良好。

保护接地线的界面应按规定选择，并应与设备的主接地端子有效连接。

9、配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货时应提出设置专用的、不可拆卸的接地螺丝母，其保护接地线界面规定的选择，并应与其专用的接地螺丝有效连接。

PE线不允许利用箱体、盒体串接。

10、安装暗装配电箱时，应拆开配电箱及暗装箱内盘芯、暗装箱等各个步骤时可参照明装配电箱的工序。

11、安装箱体：根据箱体的尺寸先将箱体找好标高及水平尺寸进行弹线定位，根据箱体的的标高及水平尺寸核对入箱的PVC或钢管的长短是否合适，间距是否均匀，排列是否整齐，如管路不合适及时按配管的要求进行调整，然后根据各个管的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。

如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。

12、配电箱盘上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。

盘面引出及引进导线应留有余量，以便于检修。

导线剥削处不应损伤线芯和线芯过长，导线接头应牢固可靠，多股导线应涮洗后再压接，不得减少导线股数。
