青工操作技术要领图解系列丛书主编王志鑫本书编著胡玉文郭新照张云燕本书主审张增国范鹏章本书绘图王力本书照片刘玉强第一章焊接基础／１第一节焊接工艺知识／２第二节常用设备及工具／１５第二章焊条电弧焊操作技术／２６第一节引弧及运条方法／２８第二节焊道的连接和收尾／４１第三节平敷焊／４７第四节平对接焊／６３第五节平角焊／９２第六节立对接焊／１０８第七节立角焊／１２４第八节横对接焊／１３３第九节仰焊／１４４第十节水平固定管焊／１５４第十一节垂直固定管焊／１６４第三章常见焊接缺陷及防止方法／１６９第四章气体保护焊及气割技术简介／１７６第一节气体保护焊简介／１７６第二节手工气割／１９１第五章电弧焊安全技术与劳动保护／２０３２电焊工操作技术要领图解·目录第一节电弧焊安全技术／２０３第二节焊接劳动卫生与防护／２０８第一章焊接基础【学习要求】１．了解焊接的分类及特点；掌握焊条电弧焊的特点。
２．理解焊接电弧的构造、温度分布；掌握焊接电源的极性及应用。
３．了解药皮的作用、类型，常用焊条型号的含义；掌握酸性、碱性焊条的性能及工艺特点。
４．掌握焊接接头和焊接位置的基本形式。
５．掌握焊接工艺参数的选择方法。
６．了解焊接残余变形的基本形式及焊接结构的合理设计方法。
７．掌握焊条电弧焊常用弧焊设备的种类、使用及维护。
８．了解常用工具的使用方法。
一、焊接的概念及分类焊接就是通过加热或加压，或两者并用，用或不用填充材料，使焊件达到原子结合的一种加工工艺方法。
焊接与其它连接方法相比较具有节省金属材料、减轻结构重量、简化加工与装配工序、接头的致密性好、能承受高压、易实现机械化和自动化生产、提高生产率和质量、改善劳动条件等一系列特点。
目前常用的焊接方法分类如图１－１。
图１－１二、焊条电弧焊焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法（又称手工电弧焊）。
操作时，焊条和焊件分别作为两个电极，利用焊条与焊件之间产生的电弧热量来熔化焊件金属，冷却后形成焊缝（图１－２）。
焊接、气割安全操作规程1岗位名称：焊接、气割作业2作业前的准备工作2.1作业前准备2.1.1作业人员须持有安全生产监督管理部门版发的特种作业操作证书。
按标准穿戴劳动保护用品，不得穿戴化纤工作服上岗，佩戴耐火的防护手套；焊帽无漏光、破损。
2.1.2在进行仰焊、切割或其他操作过程中，必要时必须佩戴皮制或其他耐火材质的套袖或披肩罩，也可在头罩下佩带耐火质地的斗篷以防头部灼伤。
2.1.3在禁火区内作业应先办理相关作业许可并采取安全措施，确保焊接、切割作业的安全性。
2.1.4在进行登高、受限等涉及危险作业的必须办理危险作业许可，并按照作业票许可要求采取隐患识别和有效的安全措施，安全措施不到位的不得进行危险作业。
进入受限空间要提前30分钟进行毒气、可燃气、有害气、含氧量等的测试，确认达到国家安全标准后方可作业。
2.1.5检查所用设备：焊机接零、接地；气瓶在合格期内；工器具：减压器，焊钳、割炬，回火防止器完好可靠及工作场所通风良好，地面干燥。
2.1.6焊接设备、焊机、切割机具、钢瓶、电缆及其他器具必须放置稳妥并保持良好的秩序，使之不会对附近的作业或过往人员构成妨碍。
2.1.7焊接和切割区域必须予以明确标明，并且应有必要的警告标志。
2.1.8能导电的物体(如：管道、轨道、金属支架、暖气设备等)不得用做焊接回路的永久部分。
锁链、钢丝绳、起重机、卷扬机或升降机不得用来传输焊接电流。
2.1.9盘卷的焊接电缆在使用之前应展开以免过热及绝缘损坏。
2.1.10气瓶不得存放在输电线路下方。
2.1.11封闭空间内在未进行良好的通风之前禁止人员进入。
如要进入，必须佩戴合适的供气呼吸设备并由戴有类似设备的他人监护。
2.1.12登高焊接、切割作业时,应使用符合安全要求的梯子，梯脚需包防滑橡皮,与地面夹角应大于60。
,上下端均应放置牢靠,使用人字梯时应将单梯用限跨铁钩挂住，使用夹角为40士5。
不准两人同时在梯子上作业,也不得在梯子顶档上工作。

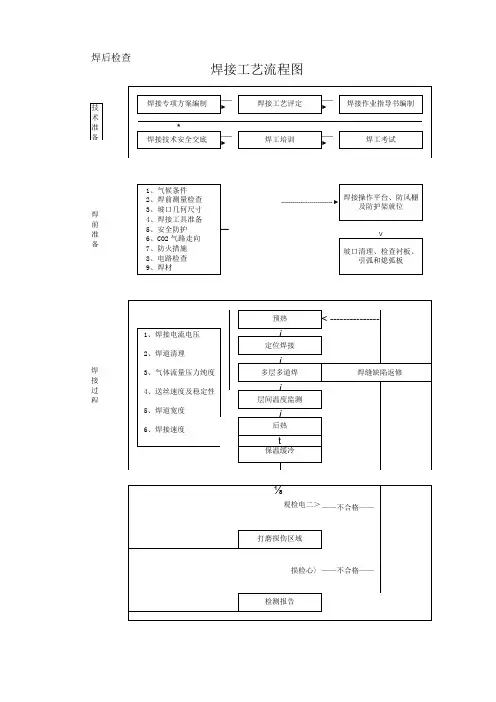

焊接质量控制流程图一、引言焊接是一种常见的金属连接方法，广泛应用于制造业和建筑工程中。
为了确保焊接质量，提高焊接产品的可靠性和耐久性，需要建立一套科学的焊接质量控制流程。
本文将详细介绍焊接质量控制流程图的标准格式，以及每个环节的具体要求和数据。
二、焊接质量控制流程图标准格式焊接质量控制流程图的标准格式如下：1. 准备工作1.1 确定焊接方法和材料1.2 检查焊接设备和工具的完好性和合格证书1.3 准备焊接区域，清理焊接表面2. 焊接前检查2.1 检查焊接材料的质量和合格证书2.2 检查焊接设备的工作状态和合格证书2.3 检查焊工的资质和培训记录3. 焊接操作3.1 根据焊接规范和工艺要求进行焊接3.2 控制焊接参数，如电流、电压、焊接速度等3.3 检查焊接质量，如焊缝的形状、尺寸、焊缝内部的缺陷等4. 焊后处理4.1 清理焊接区域，去除焊渣和杂质4.2 对焊缝进行非破坏性检测，如超声波检测、X射线检测等4.3 进行焊后热处理，如退火、正火等4.4 进行焊缝的机械性能测试，如拉伸试验、冲击试验等5. 焊接质量评估5.1 根据焊接质量要求和标准，对焊接产品进行评估5.2 记录焊接质量评估结果和相关数据5.3 提出改进措施和建议，优化焊接质量控制流程三、每个环节的具体要求和数据1. 准备工作1.1 确定焊接方法和材料- 根据焊接产品的要求和特性，选择合适的焊接方法和材料- 确定焊接材料的牌号、规格和质量要求- 确定焊接方法的工艺要求和参数范围1.2 检查焊接设备和工具的完好性和合格证书- 检查焊接设备的外观和工作状态，确保设备完好无损- 核对焊接设备的合格证书和检测记录，确保设备符合标准要求 - 检查焊接工具的完好性和使用寿命，确保工具可靠可用1.3 准备焊接区域，清理焊接表面- 清理焊接区域的杂质和油污，确保焊接表面干净- 对焊接表面进行打磨和去毛刺处理，提高焊接质量2. 焊接前检查2.1 检查焊接材料的质量和合格证书- 核对焊接材料的牌号、规格和质量要求，确保材料符合标准 - 检查焊接材料的合格证书和检测报告，确保材料质量可靠2.2 检查焊接设备的工作状态和合格证书- 检查焊接设备的工作状态和参数调整，确保设备正常工作- 核对焊接设备的合格证书和检测记录，确保设备合格可用2.3 检查焊工的资质和培训记录- 核对焊工的技术资质证书和培训记录，确保焊工具备相关技能 - 检查焊工的个人防护用品和安全意识，确保焊工安全作业3. 焊接操作3.1 根据焊接规范和工艺要求进行焊接- 根据焊接规范和工艺要求，选择合适的焊接方法和参数- 进行焊接前的试焊，调整焊接参数和工艺，确保焊接质量3.2 控制焊接参数，如电流、电压、焊接速度等- 根据焊接规范和工艺要求，控制焊接参数的稳定性和准确性- 监测焊接参数的变化，及时调整和修正，确保焊接质量稳定3.3 检查焊接质量，如焊缝的形状、尺寸、焊缝内部的缺陷等- 对焊缝的形状、尺寸进行视觉检查，确保焊缝符合要求- 进行焊缝的缺陷检测，如渗透检测、磁粉检测等，确保焊缝无缺陷4. 焊后处理4.1 清理焊接区域，去除焊渣和杂质- 清理焊接区域的焊渣和杂质，保持焊接区域的清洁- 对焊接区域进行喷砂或表面处理，提高焊接产品的美观度4.2 对焊缝进行非破坏性检测，如超声波检测、X射线检测等- 进行焊缝的超声波检测，检测焊缝内部的缺陷和异物- 进行焊缝的X射线检测，检测焊缝的质量和完整性4.3 进行焊后热处理，如退火、正火等- 根据焊接材料和焊接工艺要求，进行相应的焊后热处理- 控制焊后热处理的温度、时间和冷却速率，确保焊接质量4.4 进行焊缝的机械性能测试，如拉伸试验、冲击试验等- 对焊缝进行拉伸试验，测试焊缝的抗拉强度和延伸率- 进行焊缝的冲击试验，测试焊缝的韧性和抗冲击性能5. 焊接质量评估5.1 根据焊接质量要求和标准，对焊接产品进行评估- 根据焊接质量要求和标准，对焊接产品的焊缝进行评估- 判断焊缝的质量等级，确定焊接产品的可靠性和耐久性5.2 记录焊接质量评估结果和相关数据- 记录焊接质量评估的结果和评定标准，建立焊接质量档案- 记录焊接参数和工艺的数据，为后续改进提供参考5.3 提出改进措施和建议，优化焊接质量控制流程- 根据焊接质量评估的结果，提出改进措施和建议- 优化焊接质量控制流程，提高焊接产品的质量和可靠性四、结论焊接质量控制流程图是确保焊接产品质量的重要工具。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。

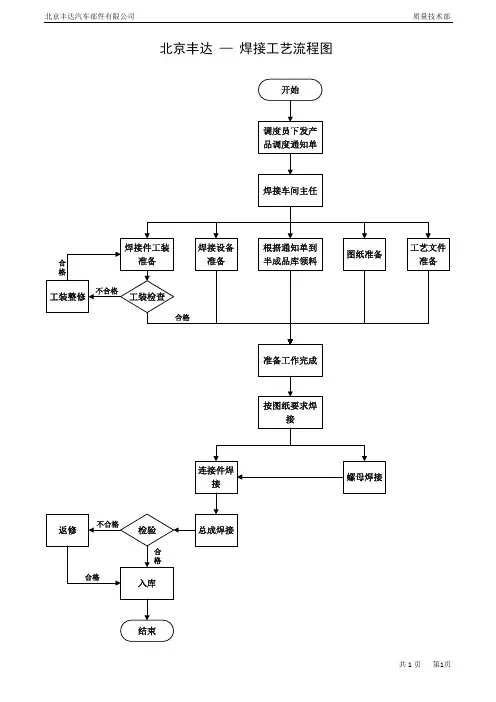

电焊工施工工序标准详细流程电焊就是利用电学原理将金属部件加热，使其熔化并通过热量或压力连接起来的一种方法。
它作为工业生产中一种常见技术，被广泛应用于船舶制造、结构建筑、汽车制造、航空制造等领域。
电焊工作需要具备一定的专业技能和掌握基本的工作流程。
因此本文将对电焊工施工工序标准的详细流程进行介绍。
步骤一：确定工作环境和安装设备在进行电焊施工之前，需要先确定好工作环境和安装好所需的设备，这是电焊施工的基本前提。
一般来说，电焊施工需要在通风良好的环境下进行，同时需要安装好电焊机、电焊枪以及所需的辅助设备。
步骤二：检查设备和材料在进行电焊施工时，需要检查设备和材料的状态，确保其符合使用标准。
这些设备和材料包括电焊机、电焊枪、焊条、电缆、焊具、保护用品等等，需要检查它们的外观和电气性能，确认无损坏和老化等现象。
步骤三：准备工具和防护措施电焊施工需要使用一些工具来辅助操作，如钳子、扳手、锤子等，同时需要进行防护措施，如佩戴防护眼镜、手套、口罩等。
在进行电焊施工之前，需要先准备好这些工具和防护措施。
步骤四：研磨和清洗工件在进行电焊施工之前，需要先对焊接的工件进行研磨和清洗处理。
研磨可以去除表面锈蚀、氧化和污垢，以便于焊接完成后的外观质量。
清洗则可以去除表面油脂和其他杂质，以确保焊接时的牢固性和质量。
步骤五：安装和调试设备在进行电焊施工之前，需要将电焊机、电焊枪、电缆等安装到合适的位置，并调试好焊接参数和电气性能。
这是电焊施工中比较重要的一个步骤，在这个过程中需要记录和检查相关参数，确保电焊施工的合理性和正确性。
步骤六：焊接接头在确认好设备和工具的状态之后，需要开始进行实际的电焊施工。
电焊施工的关键即为焊接接头，不同的焊接方法和不同的接头需要采取不同的操作方法。
在进行焊接操作时，需要注意焊接的电流、电压、焊接速度等参数的控制，确保焊接的牢固性和质量。
步骤七：修整和检验焊缝在完成电焊施工后，需要对焊缝进行修整和检验。
综合维修车间培训教材（一）手工电弧焊操作教程综合维修车间二〇一六年一月手工电弧焊操作流程电弧焊是熔化焊中最基本的焊接方法，它也是在各种焊接方法中应用最普遍的焊接方法，其中最简单最常见的是用手工操作电焊条进行焊接的电弧焊，称为手工电弧焊，简称手弧焊。
手弧焊的设备简单，操作方便灵活，适应性强。
它适用于厚度2mm以上的各种金属材料和各种形状结构的焊接，尤其适于结构形状复杂、焊缝短或弯曲的焊件和各种不同空间位置的焊缝焊接。
手弧焊的主要缺点是焊接质量不够稳定，生产效率较低，对操作者的技术水平要求较高。
手弧焊的焊接过程：首先将电焊机的输出端两极分别与焊件和焊钳连接，如图5-4所示。
再用焊钳夹持电焊条。
焊接时在焊条与焊件之间引出电弧，高温电弧将焊条端头与焊件局部熔化而形成熔池。
然后，熔池迅速冷却、凝固形成焊缝，使分离的两块焊件牢固地连接成一整体。
焊条的药皮熔化后形成熔渣覆盖在熔池上，熔渣冷却后形成渣壳对焊缝起保护作用上。
最后将渣壳清除掉，接头的焊接工作就此完成。
图5-4 手工电弧焊示意图手弧焊设备手弧焊的主要设备是弧焊机，俗称为电焊机或焊机。
电焊机是焊接电弧的电源。
现介绍国内广泛使用的弧焊机，如图5-5所示。
1、BX3—300型交流弧焊机图5-5交流弧焊机2、直流弧焊机直流弧焊机供给焊接用直流电的电源设备，如图5-6所示。
其输出端有固定的正负之分。
由于电流方向不随时间的变化而变化，因此电弧燃烧稳定，运行使用可靠，有利于掌握和提高焊接质量。
使用直流弧焊机时，其输出端有固定的极性，即有确定的正极和负极，因此焊接导线的连接有两种接法，如图5-7所示。
1)正接法焊件接直流弧焊机的正极，电焊条接负极；2)反接法焊件接直流弧焊机的负极，电焊条接正极。
导线的连接方式不同，其焊接的效果会有差别，在生产中可根据焊条的性质或焊件所需热量情况来选用不同的接法。
在使用酸性焊条时：焊接较厚的钢板采用正接法，因局部加热熔化所需的热量比较多，而电弧阳极区的温度高于阴极区的温度，可加快母材的熔化，以增加熔深，保证焊缝根部熔透；焊接较薄的钢板或对铸铁、高碳钢及有色合金等材料的焊接，则采用反接法，因不需要强烈的加热，以防烧穿薄钢板。

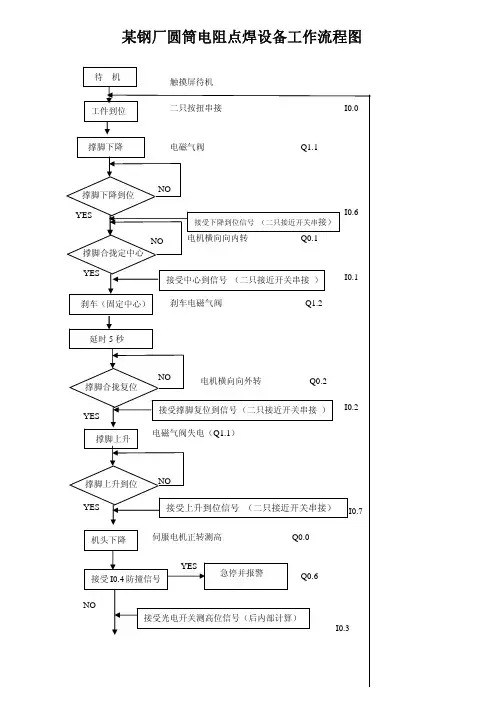

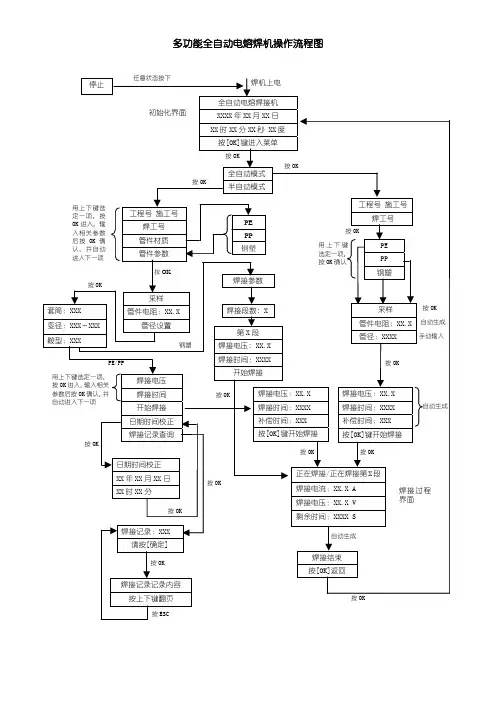

某钢厂圆筒电阻点焊设备工作流程图Q0.7I0.5Q1.0I1.3I1.4）一、系统流程图如上：二、系统构成：MT506L+ED400-0126+110D-0126-30AAA+S7-226CN三、PLC IO点配置如下：输入用途元器件输出用途元器件I0.0 工件到位二只接近开关串接Q0.0 测高 CJ 伺服电机转I0.1 接受中心到位信号二只接近开关串接Q0.1 撑脚合拢定中心CJ1 电机正转I0.2 撑脚（向外）复位到信号二只接近开关串接Q0.2 撑脚（合拢）复位CJ2 电机反转I0.3 接受光电开关测高信号激光开关Q0.3I0.4 保证机头不撞坏信号四只接近开关串接Q0.4I0.5 接受焊接结束信号控制箱信号Q0.5 张紧缸张开电磁气阀I1.5 伺服上极限保护驱动器 DIN6 Q0.6 报警蜂鸣器I1.6 伺服下极限保护驱动器 DIN7 Q0.7 焊接信号J1 继电器I1.7 伺服电机复位（原点）驱动器 DIN8 Q1.0 电极转角度电磁气阀I0.6 接受撑脚下降到位信号二只接近开关串接Q1.1 撑脚升降电磁气阀I0.7 接受撑脚上升到位信号二只接近开关串接Q1.2 撑脚定中心刹车电磁气阀I1.1 急停开关蘑菇头急停开关Q1.3 伺服找原点与驱动器DIN1连I1.2 伺服电机故障驱动器OUT1输出Q1.4 自动信号与驱动器DIN2连I1.3 转45度到位传感器接近开关I1.4 转45度复位传感器接近开关四、电阻点焊机原理以及设备用途：点焊工作循环由四个基本阶段组成：1）预压阶段——电极下降到电流接通阶段，确保电极压紧工件，使工件间有适当压力。
