(7) :电容容量测量档位(量程有2000P、20n、200n、2∪、20∪) (8)COM:公共端 (9)V/ :测量电压、电阻红表笔插孔 (10) :测量电流红表笔插孔 (11)20A :测量大电流红表笔插孔

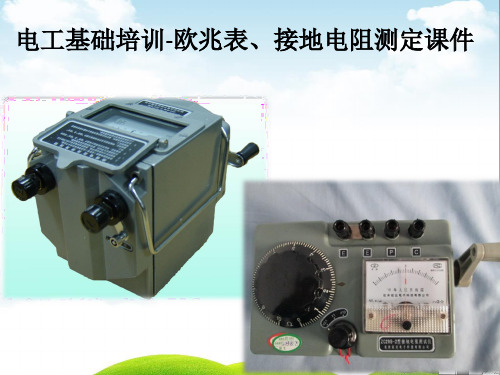

二、兆欧表
兆欧表(又叫摇表)是一种简便、 常用的测量高电阻的仪表, 主要用来检测供电线路、 电机绕组、 电缆、 电器设备等的绝缘电阻, 以便检验其绝缘程度的好坏。 常见的兆欧表主要由作为电源的高压手摇发电机和磁电式流比计两部分组成。
(一)兆欧表的工作原理
当T1≠T2时指针发生偏转,直到T1＝T2时,指针停止。指针偏转的角度只决定于I2和I2的比值,此时指针所指的是刻度盘上显示的被测设备的绝缘电阻值。 当Ｅ端与Ｌ端短接时,I1为最大,指针顺时针方向偏转到最大位置,即“０”位置;当E、L端未接被测电阻时,ＲX趋于无限大,I1＝0,指针逆时针方向转到“∞”的位置。该仪表结构中没有产生反作用力距的游丝,在使用之前,指针可以停留在刻度盘的任意位置。
5.交流电压的测量
(1)测量交流电压时, 转换开关SA拨到“V”档, 选择合适的量程。用二 极管VD整流,使交流电 压变为直流电压,再进行 测量。 (2)将万用表两根表笔并接在 被测电路的两端,不分正负极。 (3)根据指针稳定时的位置及 所选量程,正确读数。
(三)、万用表测量的注意事项:
(1)根据被测量的种类和数值的大小选择合适的量程。 (2)当被测电压数值范围不清楚时,可先选用较高的测量范围挡,再逐步选用低档,测量的读数最好选在满刻度的2/3处附近。 (3)测量直流电量应注意红表笔接到被测电压的正极,黑表笔接到被测电压的负极。 (4)测量电流时, 应特别注意必须把电路断开, 将表串接于电路之中。 (5)不能带电转动转换开关,避免转换开关的触点产生电弧而被损坏。 (6)切忌用电流挡或电阻挡测量电压。 (7)不允许带电测量电阻,否则会烧坏万用表。 (8)测量完毕后,将转换开关置于交流电压最高档或空档。
