井巷工程ch2巷道交叉点设计及施工

第1篇一、工程概况井巷工程是指为满足矿井生产、运输、通风、排水等需要，对矿井内部进行的巷道、硐室、井筒等工程的设计与施工。

本文以某矿井井巷工程为例，阐述其施工设计。

二、施工设计原则1. 安全第一：确保施工过程中人员安全，预防事故发生。

2. 经济合理：在保证工程质量的前提下，降低施工成本。

3. 高效施工：合理安排施工进度，提高施工效率。

4. 环境保护：保护施工区域生态环境，减少施工对环境的影响。

三、施工设计内容1. 巷道设计（1）断面设计：根据矿井生产需要、围岩性质和施工条件，确定巷道断面形状、尺寸和支护结构。

（2）巷道布置：根据矿井总体布局，合理规划巷道走向，确保运输、通风、排水等系统的畅通。

2. 井筒设计（1）井筒直径：根据井筒用途和设备安装要求，确定井筒直径。

（2）井筒深度：根据矿井开采深度和地质条件，确定井筒深度。

（3）井筒支护：根据井筒围岩性质，选择合适的支护形式，确保井筒稳定。

3. 支护设计（1）支护材料：根据巷道围岩性质和支护要求，选择合适的支护材料。

（2）支护结构：根据支护材料，设计支护结构，确保支护效果。

4. 通风设计（1）通风方式：根据矿井生产规模和地质条件，选择合适的通风方式。

（2）通风系统：合理布置通风系统，确保矿井通风良好。

5. 排水设计（1）排水方式：根据矿井地质条件和排水要求，选择合适的排水方式。

（2）排水系统：合理布置排水系统，确保矿井排水顺畅。

四、施工设计注意事项1. 严格执行设计规范和施工标准，确保工程质量。

2. 合理安排施工进度，确保工程按时完成。

3. 加强施工现场管理，确保施工安全。

4. 重视环境保护，减少施工对环境的影响。

5. 加强施工过程中的技术指导，提高施工质量。

总之，井巷工程施工设计是矿井建设的重要环节。

在施工设计过程中，要充分考虑工程实际情况，确保工程质量和安全，为矿井生产创造良好的条件。

第2篇一、工程概况井巷工程主要包括平巷、竖井、斜井、硐室等，其施工设计需充分考虑地质条件、工程规模、施工工艺等因素。

巷道交义点设计某矿采用ZK7-6/250型架线式电机车1.5吨矿车运输，一运输巷道以单轨单侧 交岔点与另一巷道相连，两巷道间转角 60。

，巷道的断面形状均为半圆拱，交岔点 岩石坚固性系数f=4~6 ,料石石宣支护，支护厚度为250o 交岔点道岔型号为 ZDK615-4-12，巷道的曲线半径为15m 。

运输巷道与支巷的断面尺寸分别为：巷道 净宽 B1=B2=B3=2300mm , 轨道中心线至柱墩侧边墙的距离 b1=b2=1370,b3=930mm ；自底板起巷道的墙高为 h1=h2=2000mm, h3=1800mm 试设 计此交岔点。

一、 选择基本数据已知巷道断面形状为半圆拱形，其中主巷断面 巳=2300 mm, b 1=1370mm ； B 2 = 2300 mm, b ? = 1370 mm ；支巷断面 B 3= 2300 mm, b 3 = 930 mm 。

道岔型号为 ZDK615-4-12 的道岔参数为：a= 3340 mm, b= 3500 mm, a =14° 15' 00〃。

巷道 曲线半径R= 15000 mm 。

二、 交义点平■面尺寸计算 1、确定曲线的曲率中心点O 的位置D = bcos ： - Rsin 工H = Rcos’： 一 bsin :则D = 3500 X 0.9692 - 15000X 0.2462 = - 300 mm H = 15000X 0.9692 + 3500X 0.2462 = 15400 mm2、计算。

角所以H - 5 0 0 b 2=a r c c o-s ----------R b 315400 -500 -1370=arccos ----------------------------15000 930 2003、从柱墩面到岔心和到基本轨起点的距离H -500-b 2cos 。

=R b 3=32° 59' 11l〔 = R b3 sin「D=(15000+930+200) X 0.5444-300 = 8482 mmL1 = 11 a=8482 + 3340 = 11822 mm4、交义点最大面积的宽度解直角△ TNM则有2 2TM = TN MN式中TN =B3cos日+500 + B2= (2300 + 300) X 0.8388 + 500 +2300 =4981 mm MN=B3sin= (2300 + 300) X 0.5444 = 1415 mmTM = ..4981214152= 5178 mm5、交义点变化断面部分长度, TN - B IL O = :i取i =0.3 则, 4981 -(2300 300)L0 = ---------------------- - ------------------------ -- = 7937 mm0.36、断面加宽起点至基本轨起点的距离Y =L〔-L0 - MN = 11822 -7937 -1415 = 2470 mm三、中间断面尺寸计算已知I 一I断面自巷道底板起的墙高为2000 mm,在TM断面处净宽最大，故墙应降到最低，取其h = 16000 mm。

第1篇一、工程概况井巷工程施工设计主要包括以下内容：1. 工程名称：XX矿井井巷工程2. 工程地点：XX省XX市XX县3. 工程规模：设计年产XX万吨4. 工程工期：XX个月5. 工程投资：XX万元二、井巷工程类型1. 主副井：负责矿井的通风、运输和提升2. 井底车场：连接主副井，承担矿井运输任务3. 主要运输大巷：连接井底车场与采区，承担矿井运输任务4. 采区上下山：连接采区与井底车场，承担采区运输任务5. 采区平巷：连接采区上下山，承担采区运输任务6. 采区切眼：用于采矿作业7. 风井：负责矿井通风8. 回风大巷：连接风井与井底车场，承担矿井回风任务三、施工设计要点1. 断面设计：根据井巷工程类型、用途和服务年限，选择合适的断面形状和尺寸。

常见的断面形状有矩形、梯形、拱形等。

2. 支护设计：根据围岩性质和地压大小，选择合适的支护方式，如锚杆支护、锚索支护、棚架支护等。

3. 通风设计：根据矿井通风需求，设计合理的通风系统，确保矿井空气质量。

4. 通信与照明设计：设计合理的通信和照明系统，保障矿井生产安全。

5. 施工组织设计：制定详细的施工组织方案，包括施工进度、施工工艺、施工质量、安全措施等。

6. 劳动组织设计：根据施工需求，合理配置施工人员，确保施工进度。

四、施工技术要求1. 钻眼爆破：采用光面爆破技术，提高爆破质量，减少爆破震动。

2. 支护施工：按照设计要求，确保支护质量，提高围岩稳定性。

3. 通风施工：确保通风系统正常运行，满足矿井通风需求。

4. 通信与照明施工：按照设计要求，确保通信和照明设施完善。

5. 施工安全：严格执行施工安全规程，确保施工安全。

五、施工管理1. 施工进度管理：制定施工进度计划，确保工程按期完成。

2. 施工质量管理：建立健全质量管理体系，确保工程质量。

3. 施工安全管理：加强施工安全管理，确保施工安全。

4. 施工成本管理：合理控制施工成本，提高经济效益。

总之，井巷工程施工设计是矿井建设的重要环节，要充分考虑工程概况、工程类型、施工设计要点、施工技术要求和施工管理等方面，确保矿井建设顺利进行。

目录1、断面设计一、确定巷道断面形状┉┉┉┉┉┉┉┉┉┉┉┉┉2二、确定巷道断面尺寸┉┉┉┉┉┉┉┉┉┉┉┉┉21、计算巷道净宽度B┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉22、计算巷道拱h。

┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉33、计算巷道壁高h┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉334、计算巷道净断面面积S和净周长P┉┉┉┉┉┉┉┉55、巷道风速验算┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉66、选择支护参数┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉67、选择道床参数┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉88、计算巷道掘进断面尺寸┉┉┉┉┉┉┉┉┉┉┉┉┉8三、布置巷道内水沟和管线┉┉┉┉┉┉┉┉┉┉┉8四、计算巷道进工程量及材料消耗┉┉┉┉┉┉┉11五、绘制巷道断面施工图、编制巷道特征表和每米巷道工程量及材料消耗表┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉112、交叉点设计一、选型基本数据┉┉┉┉┉┉┉┉┉┉┉┉┉┉12二、平面交岔点尺寸的计算┉┉┉┉┉┉┉┉┉12三、计算巷道掘进工程和材料消耗量┉┉┉┉┉143、巷道设计绘图┉┉┉┉┉┉┉┉┉┉┉┉┉┉20一、断面设计（一）确定巷道断面形状根据设计要求和《煤矿安全规程》规定，设计巷道要满足安全和生产要求所以本设计采用900mm轨距双轨运输大巷，其净宽应在3m以上，且穿过中等稳定岩层，采用料石砌碹支护，半圆拱形断面，设计时不降墙高，交叉点采用单开，其设计如下：（二）确定巷道断面尺寸1 、计算巷道净宽度B由于本设计采用的是XK 8－６／１１０Ａ电机车所以巷道设计要求的如下基本数据：宽A1=1054mm，高h=1550mm；3t矿车宽1200mm，高1400mm。

取巷道人行道宽c=840mm，非人行道一侧宽第一断面a=400mm，第二断面a=300mm，第三断面a=500m。

又根据表6 –2双轨中线距b=1600mm，则电机车之间的距离为：1600-（1054/2+1054/2）=546mm＞200mm符合安全要求。

新疆工程学院井巷工程课程设计说明书课程名称：巷道交岔点课程设计姓名：学号：班级：新疆工程学院课程设计评定意见设计题目：巷道交岔点课程设计学生姓名：专业班级：评定意见：评定成绩：指导教师：***目录一、巷道断面设计............................................... 错误!未定义书签。

（一）确定巷道断面形状....................................... 错误!未定义书签。

（二）确定巷道断面尺寸....................................... 错误!未定义书签。

1.计算巷道净宽度B ......................................... 错误!未定义书签。

2.计算巷道拱............................................... 错误!未定义书签。

3.计算巷道壁高h3 .......................................... 错误!未定义书签。

4.计算巷道净断面面积S和净周长P（根据表6-12）............. 错误!未定义书签。

5. 用风速校核巷道净断面面积 (3)6、选择支护参数............................................ 错误!未定义书签。

7、选择道床参数............................................ 错误!未定义书签。

8、计算巷道掘进断面尺寸（根据表6-12） ..................... 错误!未定义书签。

（三）布置巷道内水沟和管线................................... 错误!未定义书签。

（四）计算巷道掘进工程量和材料消耗量......................... 错误!未定义书签。

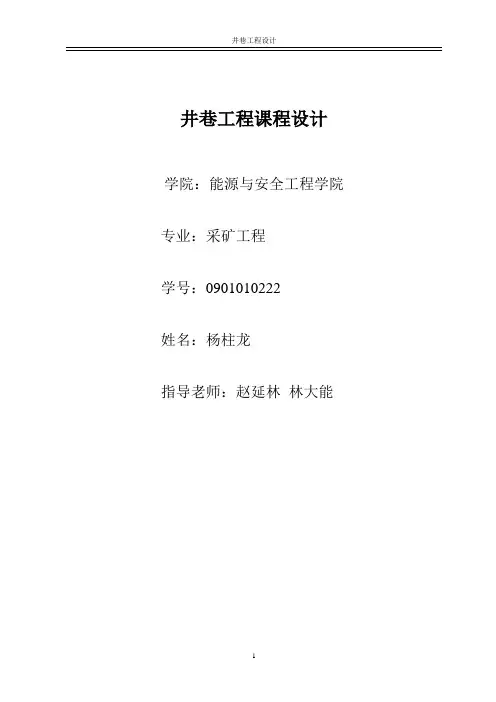

井巷工程课程设计学院：能源与安全工程学院专业：采矿工程学号：**********姓名：***指导老师：赵延林林大能目录第一章巷道断面设计一、选择巷道断面形状二、确定巷道净断面尺寸三、确定巷道设计掘进断面尺寸和计算掘进断面尺寸四、布置水沟和管线五、计算巷道掘进工程量和材料消耗量六、绘制巷道断面施工图、编制巷道特征表和每米巷道工程量及材料消耗量表第二章爆破图表编制一、炮眼直径二、炮眼深度.三、炮眼数目四、单位炸药消耗量五、爆破图表的编制第三章编制循环图表一、确定日工作制度二、确立作业方式三、确定循环方式和循环进度四、计算循环时间五、循环图表的编制第四章交叉点的设计一·交叉点的设计二·设计交叉点墙高三·计算工程量参考文献某煤矿年设计生产能力180万吨，为高瓦斯矿井，采用中央分列式通风，井下最大涌水量为120m³∕h 。

采用XK8-6∕110A 蓄电池电机车牵引1.5吨矿车运输。

该大巷穿过的岩层为稳定，岩石的坚固系数ƒ=9，大巷需通过的风量为50m³∕ｓ。

巷道内敷设一趟直径为200mm 的压风管和一趟直径为100mm 的水管。

一、选择巷道断面形状年产180万吨矿井的第一水平运输大巷，一般服务年限在30年以上，采用600mm 轨距双轨运输大巷，且穿过中等稳定岩层，所以选择树脂锚杆与喷射混凝土支护，半圆拱形断面。

二、确定巷道净断面尺寸（一）确定巷道净宽度B查表知XK8-6∕110A 电机车宽A 1=1054mm ，高h=1550mm ；1.5t 矿车宽1050mm 、高1150mm 。

根据《煤矿安全规程》，取巷道人行道宽C=1003mm 、非人行道一侧宽a=643mm 。

有查表3-3（P 62）知本巷双轨中线距b=1300mm ，则两电机车之间距离为：1300 – (1054/2+1054/2)=246>200mm故巷道净宽度：B=a 1+b+c 1 = (643+1054/2) + 1300 + (1054/2+1003)= 4000mm（二）确定巷道拱高h 0半圆拱形巷道拱高h 0=B/2=2000mm 。

第一章概况第一节概述一、巷道名称本作业规程掘进的巷道为二号交岔点。

二、掘进目的及用途二号交岔点与9+10#煤层轨道斜巷相连。

三、巷道设计长度及服务年限1、巷道设计长度：二号交岔点长16.902m，掘进体积543.96m3；2、服务年限：同矿井开采年限一致。

第二节编写依据1、《副斜井井底车场平、断面图》S1513-121-32、《简明建井工程手册》3、《煤矿安全规程》2011版4、《矿山井巷工程施工及验收规范》（GB50213-2010）5、《中煤第五建设有限公司矿建项目施工组织标准化模式》6、《山西汾西矿业集团正新煤焦有限责任公司和善矿井兼并重组整合项目部设计说明书》2010年11月编制第二章地面位置及地质情况第一节地面相对位置和善煤矿由西往东跨越沁园县王陶乡牧庄村、松罗村及赤石桥乡大善朴村，行政区划归王陶乡和赤石桥乡管辖。

汾阳-屯留公路纵贯井田南北。

沿汾--屯公路往北约60KM可达平遥火车站，往南经郭道镇于沁县城关镇于太焦铁路相接，交通便利。

第二节煤（岩）层赋存特征二号交岔点施工范围内地层较平缓，倾角为3‰，走向近南北。

以石英砂岩和泥岩为主含少量黄铁矿结核，该岩层水平层理及垂直裂隙发育，有9+10#煤出露。

该泥岩坚固性系数ƒ=4-6。

第三节地质构造根据地质报告可知，2号交岔点揭露煤岩情况以泥岩，砂质泥岩为主：（一）泥岩：灰黑色，波层状，平行层理，具垂直裂隙。

（二）砂质泥岩：深灰色，薄层状，波状纹理，平坦状断口，具垂直裂隙，含云母片，以石英为主，长石次之，含少量植物根茎化石，预计岩石坚固性系数f=4-6.第四节水文地质施工区域内主要以岩石裂隙水为主，涌水量小于1m3/h，巷道区域内无相邻老巷，老空积水。

第三章巷道布置第一节巷道布置三号交岔点长16.902m，掘进体积为526.56m3；1-1断面掘进断面为18.23m2，掘进宽度4900mm，掘进高度4250mm；3-3断面掘进断面为18.23m2，掘进宽度4300mm，掘进高度43950mm；I-I断面掘进断面为30.23m2，掘进宽度8875mm，掘进高度5738mm。

第一章平巷设计与施工1、井巷：为达到采矿目的在矿体和岩体中所掘进的一系列通道和空间的总称。

巷道断面设计主要是选择断面形状和确定断面尺寸、支护形式选择和巷道内其他设施的布置。

设计的原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。

2、巷道断面设计的内容和步骤㈠选择巷道断面形状；㈡根据巷道中通过的设备、支架参数和道床参数、通风和行人要求，确定净断面尺寸，计算出掘进断面尺寸；㈢布置水沟和管缆；㈣绘制巷道断面施工图，工程量表、材料消耗量一览表。

3、断面形状选择时主要考虑的因素：地压大小、巷道的用途及服务年限、支护材料与方式、巷道施工方法、通风阻力。

4、巷道断面尺寸是根据通过巷道中运输设备的类型和数量、运行速度、轨道数目、支护材料及结构形式和各种安全间隙等来确定的。

最后，还必须用通过该巷道的风量来校验，应满足通风要求。

内容：净宽度、净高度、道床参数与水沟、管缆布置、支护参数的选择、坡度、风速验算5、平巷施工的主要工序：凿岩、爆破、通风、装岩、运输和支护。

6、防尘：1．湿式钻眼是综合防尘最主要的技术措施。

2．喷雾、洒水对防尘和降尘都有良好的作用。

3．加强通风排尘工作。

4．加强个人防护工作。

7、装岩机的选择：选择装岩机考虑的因素比较多，主要包括巷道断面大小；装岩机的装载宽度和生产率，适应性和可靠性，操作、制造和维修的难易程度；装岩机的造价和效率等。

8、工作面调车：固定错车场调车法，一般用机车调车，人力辅助。

不能紧跟工作面，装岩机的工时利用率低，适用于工程量不大，进度较慢的工程。

活动式错车场调车法：器具移动灵活，可以紧跟工作面前移。

9、转载作业线：胶带转载机作业线、转载斗车作业线、新-1型胶带转载车作业线、梭式矿车作业线岩巷掘进机械化作业线组配的原则1．掘进中各主要工序，如钻眼、装岩、调车、运输等均应采用机械化作业。

机械化作业线的链条不能有间断现象。

2．各工序使用的机械设备，在生产能力上要匹配合理、相互适应，避免设备能力相差悬殊而影响某些设备潜力的发挥。

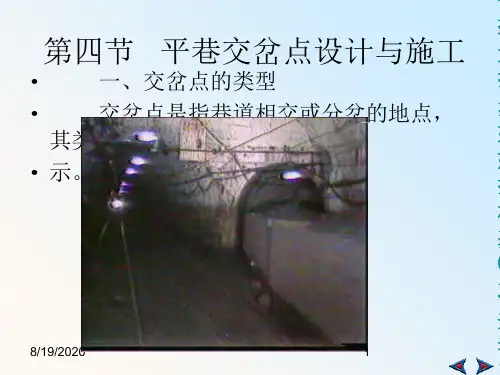

4 巷道与交岔点设计巷道是井下生产的动脉。

根据开拓设计的要求和为了适应矿体的变化或地质条件的特殊要求，巷道大部分区段是直的，有些区段则是弯曲的。

两条巷道相交处或一条巷道分岔处，则又构成不同类型的巷道交岔点。

断面设计是否合理，将直接影响煤矿生产的安全和经济效益。

断面设计的主要原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。

巷道断面设计的内容和步骤是：首先选择巷道断面形状，确定巷道净断面尺寸，并进行风速验算；其次，根据支架参数和道床参数计算出巷道的设计掘进断面尺寸，并按允许的超挖值求算出巷道的计算掘进断面尺寸；然后，布置水沟和管缆；最后，绘制巷道断面施工图，编制巷道特征表和每米巷道工程量以及材料消耗量一览表。

4.1 巷道断面设计4.1.1 巷道断面形状选择我国煤矿井下使用的巷道断面形状，按其构成的轮廓线可分为曲线形和折线形两大类。

前者如半圆拱形、圆弧拱形、三心拱形、马蹄形、椭圆形和圆形等；后者如矩形、梯形、不规则形等（见图4-1）。

图4-1巷道断面形状(a) 矩形；(b) 梯形；(c) 半梯形；(d) 半圆拱形；(e) 圆弧拱形；(f) 三心拱形；(g) 封闭拱形；(h) 椭圆形；(i) 圆形巷道断面形状的选择，主要应考虑巷道用途及其服务年限、所处的位置（即作用在巷道上地压的大小和方向、围岩性质）、选用的支架材料和支护方式、掘进方法和采用的掘进设备等因素。

一般情况下，巷道的用途和服务年限是考虑选择断面形状的重要因素。

服务年限长达几十年的开拓巷道，采用受力性能好的各种拱形断面较为有利；服务年限短的准备巷道或回采断面多采用断面利用率高的梯形或矩形断面。

作用在巷道上的地压大小和方向在选择断面形状时也起主要作用。

当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、圆弧拱或三心拱）；当顶压、侧压都很大且有严重底鼓时，就必须4-1选用诸如马蹄形、椭圆形或圆形等封闭式断面。

矿区富有的支架材料和习惯使用的支护方式，往往也直接影响巷道断面形状的选择。
