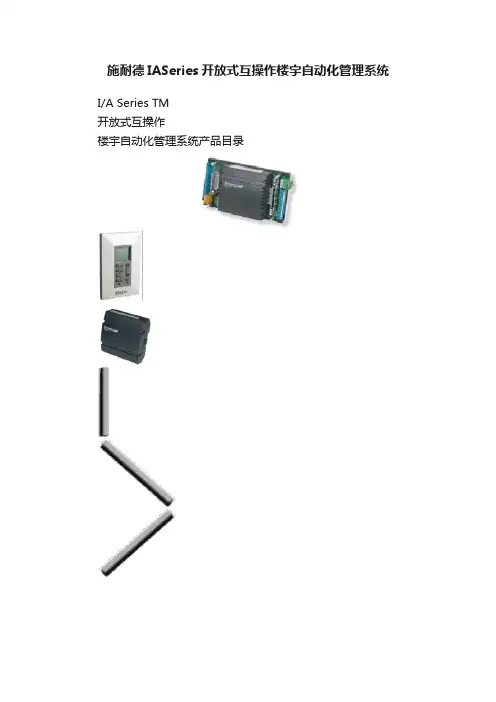

施耐德IASeries开放式互操作楼宇自动化管理系统I/A Series TM开放式互操作楼宇自动化管理系统产品目录从医院到学校，从高层建筑到摩天大楼，各式各样、不同规模的建筑现在都可以达到更高层次的运行功效。

通过真正的开放、互操作，且功能强大的I/A 智能楼宇自动化系统，我们已经使这一切变成可能。

现在，从一个简单的工作站，您就可以收集到各种所需信息，从而使您的设施变得更加稳定、舒适、安全。

更为重要的是，在运营成本上变得更加高效。

I/A 系列通过使用开放的网络架构，使您的投资风险大大降低。

I/A 系列产品多次获得专利大奖，其中的HVAC 控制系统和配套装置更是全行业中最具革新理念的尖端产品。

出色的工程技术、ISO9001:2000生产认证以及6-sigma 质量管理体系，保证了我们的产品达到国际公认的最高水准，使我们的客户享受到稳定可靠的产品性能、无与伦比的产品价值以及独一无二的产品质量。

I/A 系列，带给您前所未有的控制体验I/A 系列是一套适用于各种建筑类型和规模的智能楼宇自动化系统，不论您采用LON 、BACnet 或其他标准，它都可以轻松实现设备兼容。

在设备管理系统的各个层面，从传感器到中控室，I/A 系列可满足您的任何控制要求。

I/A 系列赋予建筑更为丰富的控制功能，带给您前所未有的控制体验：p 开放系统，为您带来更多选择p 强大的网络管理功能，建筑也能“无人驾驶”p 简易的浏览器访问，监控随心所欲第三方系统数据接口支持DDE、OPC、ODBC、SQL等多种方式，具有优越的开放性能和良好的互操作性能。

第三方设备参数被映射到通用网络控制器UNC410和UNC520中，用户通过区域网络控制器的监控功能可对所有第三方设备进行监控。

即插即用的多协议互操作I/A系列的网络层基于JAVA语言对象模型，内置互联网连接机制，将不同的控制应用组合在一个集成的系统构造之中。

I/A系列支持Modbus、SNMP、TCP/IP、CORBA、XML 和HTTP等多种通讯协议与即插即用的多协议互操作，从而大大降低了自动化及信息系统构造成本，最大限度地使用了互联网资源。

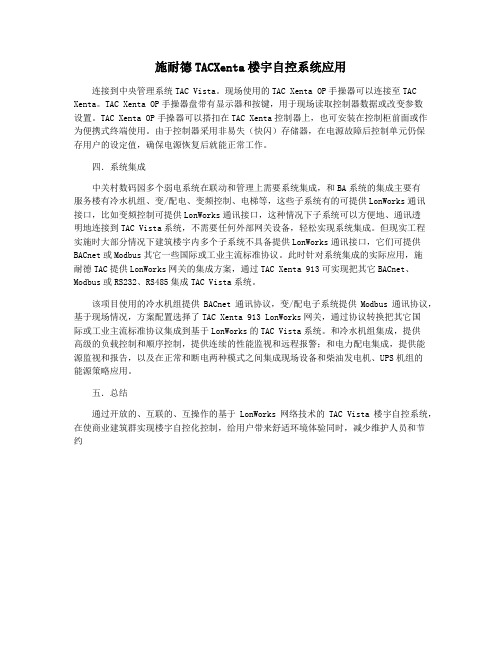

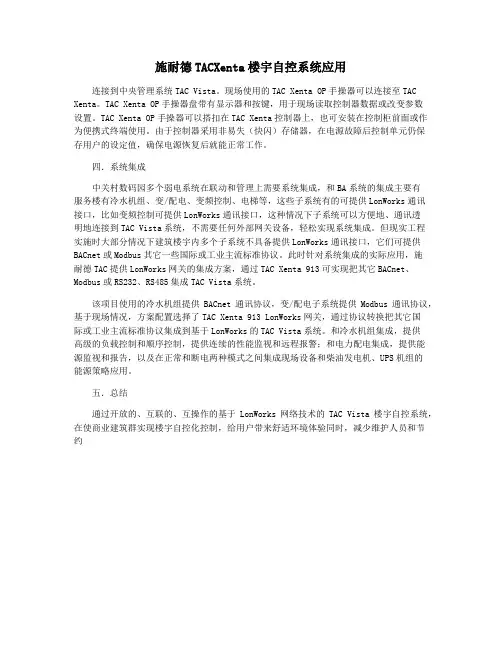

施耐德TACXenta楼宇自控系统应用连接到中央管理系统TAC Vista。

现场使用的TAC Xenta OP手操器可以连接至TAC Xenta。

TAC Xenta OP手操器盘带有显示器和按键，用于现场读取控制器数据或改变参数设置。

TAC Xenta OP手操器可以搭扣在TAC Xenta控制器上，也可安装在控制柜前面或作为便携式终端使用。

由于控制器采用非易失（快闪）存储器，在电源故障后控制单元仍保存用户的设定值，确保电源恢复后就能正常工作。

四．系统集成中关村数码园多个弱电系统在联动和管理上需要系统集成，和BA系统的集成主要有服务楼有冷水机组、变/配电、变频控制、电梯等，这些子系统有的可提供LonWorks通讯接口，比如变频控制可提供LonWorks通讯接口，这种情况下子系统可以方便地、通讯透明地连接到TAC Vista系统，不需要任何外部网关设备，轻松实现系统集成。

但现实工程实施时大部分情况下建筑楼宇内多个子系统不具备提供LonWorks通讯接口，它们可提供BACnet或Modbus其它一些国际或工业主流标准协议。

此时针对系统集成的实际应用，施耐德TAC提供LonWorks网关的集成方案，通过TAC Xenta 913可实现把其它BACnet、Modbus或RS232、RS485集成TAC Vista系统。

该项目使用的冷水机组提供BACnet通讯协议，变/配电子系统提供Modbus通讯协议，基于现场情况，方案配置选择了TAC Xenta 913 LonWorks网关，通过协议转换把其它国际或工业主流标准协议集成到基于LonWorks的TAC Vista系统。

和冷水机组集成，提供高级的负载控制和顺序控制，提供连续的性能监视和远程报警；和电力配电集成，提供能源监视和报告，以及在正常和断电两种模式之间集成现场设备和柴油发电机、UPS机组的能源策略应用。

五．总结通过开放的、互联的、互操作的基于LonWorks网络技术的TAC Vista楼宇自控系统，在使商业建筑群实现楼宇自控化控制，给用户带来舒适环境体验同时，减少维护人员和节约。

SEEC2010 参考案例选取四个当今比较热门的节能案例，应用于不同领域，供同学参考：•一方面同学们可以在案例的基础上提出更合理的创新节能改进方案，充分挖掘案例中还有哪些环节还具有节能空间；•另一方面同学们也可以在其他行业和领域提出节能方案。

只要是利国利民的、并能按照组委会提供的设备清单中的设备可实现的节能增效方案都在大赛主题的范畴内。

（1）大学校园电能管理系统是什么●如何在校园建立一个优化的电能管理系统，实时监测校园建筑能耗，用来分析耗电结点和设备？●如何确保电力供应的安全，稳定，可靠，可控，并且降低电力经营成本？●如何建立规范学生合理用电的系统，帮助学生在日常生活中建立节能意识？●如何将WEB技术融合在大学校园电能管理系统中？（1）大学校园电能管理系统怎么做●电力表采集每个用电设备或区域负载的电力参数，用来了解设备耗电情况。

●基于校园网，使用网关，交换机等网络设备建立通讯平台，传输电力参数或上位机发送的指令。

●使用Power IONE软件实现电能数据的采集，统计，分析和管理，提高电能使用效率。

（2）工业现场皮带机的节能控制是什么●在工业现场例如煤矿，港口，包装，物流等行业运用了大量的皮带机系统●如何建立一个高效节能的皮带机控制系统：在传输过程中怎样根据皮带输送机上货物的重量调节电力输送机电机负荷，或是挖掘传输过程中其他环节的节能方案，达到优化电能分配、提高设备使用效率的目的？●如何能够保证传输过程的安全，稳定，可靠，降低运输机系统的经营成本？（2）煤炭传输机控制怎么做●先进的传感器技术实现对传输流程中关键环节的状态监测。

●中央控制器实现传输过程中的优化控制和调度●友好上位机监控系统方面操作人员了解现场的工作情况（3）楼宇自动化管理系统是什么●如何为建筑楼宇安装一个大脑，对建筑群中许多系统（暖通空调、照明、风机等）以及它们可生成的数千数据点进行智能控制？●如何使用统一的软件平台提供集成解决方案?●如何将采集的现场数据转换为增强决策和操作能力的信息，继而提高建筑使用者和所有者的效率，使建筑能源分配的合理性与舒适性到达最佳平衡点？（3）楼宇自动化管理系统怎么做●网络协议转换器用来转换系统的设备层和管理层之间的通讯协议（LonWorks/TCPIP）●ATV 21变频器针对HVAC中供热、通风和空气调节的先进应用而设计，可达到节能和使风量舒适度达到最佳目的。

施耐德楼宇自控产品5.1、中央监控软件Vista 5 Standalone提供顺序控制程序、功能联锁程序、用电管理程序、照明控制程序、维修记录程序、统计程序、报表产生程序和历史数据与处理等程序。

系统平台应按实时、多用户和多进程对资源进行分配和管理，系统将拥有事件驱动顺序以及优先结构装置，以便于系统能在同一时间里处理实时情况与紧急任务。

同时，系统平台还具备网络管理、标准网络协议、远程通信管理以及符合计算机技术发展趋势的要求。

软件按模块形式设计，除具备基本功能外，还能提供各种丰富的应用开发功能，例如：OPC、DDE、ODBC等，以利于程序的开发、扩展和修改，支持Lontalk协议，符合有关国际标准和国家标准。

用户界面全部汉化，具备多窗口功能、动态图形显示并且操作直观、简便。

5.2、OPC服务包OPC Client/Sever用于冷热源及变配电系统的集成。

利用定制数据访问，对数据库的数据点进行读/写，从而与OPC Server进行通讯，通过报警接口，接收OPC Server中的报警和事件。

5.3、通讯接口卡PCLTA-21 PCI-card, FTT10LonTalk适配卡、TP/FT-10、通讯速率为78kbps5.4、通讯中继器TAC Xenta Repeater⏹Lonworks网络中继器，用来将网络信号放大，但不会给通讯带来影响。

⏹供电电压24VAC±20%，50-60HZ或19-40VDC,8-28VAC,50/60HZ或8-40VDC⏹功率：最大1.5W⏹环境温度：存储（-20到75摄氏度），运行（0到75摄氏度），湿度（最大90%RH，无冷凝）⏹防护等级IP20⏹中继器数量：任何两个路由器之间最多一个5.5、通讯终端模块LTM网络终端模块，lonworks FTT105.6、直接数字控制器TAC Xenta 401:C⏹微处理器为基础的可编程DDC,CPU采用32位,12.28MHZ 2MB flash memory ，128KB SRAM,最大50条趋势记录，时间表，报警，PID运算控制, DDC通讯符合LonMark标准，并具有lonmark认证标志，具有可脱离中央控制主机独立运行和联网运行能力，最大可支持15个I/O模块。

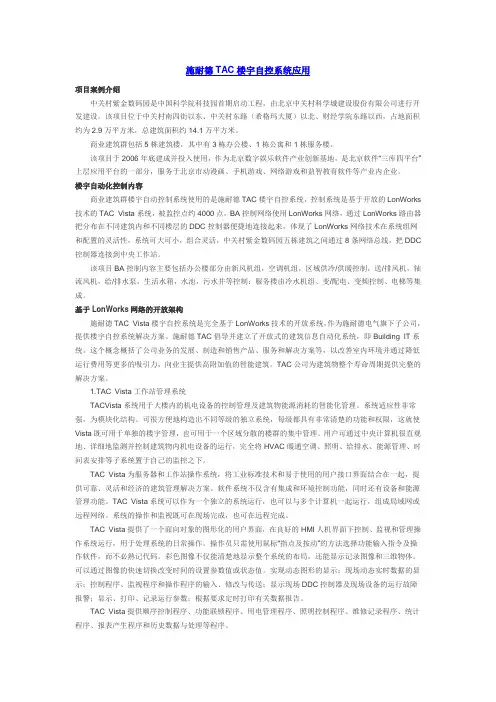

施耐德TAC楼宇自控系统应用项目案例介绍中关村紫金数码园是中国科学院科技园首期启动工程，由北京中关村科学城建设股份有限公司进行开发建设。

该项目位于中关村南四街以东、中关村东路（希格玛大厦）以北、财经学院东路以西，占地面积约为2.9万平方米，总建筑面积约14.1万平方米。

商业建筑群包括5栋建筑楼，其中有3栋办公楼、1栋公寓和1栋服务楼。

该项目于2006年底建成并投入使用，作为北京数字娱乐软件产业创新基地，是北京软件“三库四平台”上层应用平台的一部分，服务于北京市动漫画、手机游戏、网络游戏和益智教育软件等产业内企业。

楼宇自动化控制内容商业建筑群楼宇自动控制系统使用的是施耐德TAC楼宇自控系统，控制系统是基于开放的LonWorks 技术的TAC Vista系统，被监控点约4000点，BA控制网络使用LonWorks网络，通过LonWorks路由器把分布在不同建筑内和不同楼层的DDC控制器便捷地连接起来，体现了LonWorks网络技术在系统组网和配置的灵活性，系统可大可小，组合灵活，中关村紫金数码园五栋建筑之间通过8条网络总线，把DDC 控制器连接到中央工作站。

该项目BA控制内容主要包括办公楼部分由新风机组，空调机组，区域供冷/供暖控制，送/排风机，轴流风机，给/排水泵，生活水箱，水池，污水井等控制；服务楼由冷水机组、变/配电、变频控制、电梯等集成。

基于LonWorks网络的开放架构施耐德TAC Vista楼宇自控系统是完全基于LonWorks技术的开放系统，作为施耐德电气旗下子公司，提供楼宇自控系统解决方案。

施耐德TAC倡导并建立了开放式的建筑信息自动化系统，即Building IT系统。

这个概念概括了公司业务的发展、制造和销售产品、服务和解决方案等，以改善室内环境并通过降低运行费用等更多的吸引力，向业主提供高附加值的智能建筑。

TAC公司为建筑物整个寿命周期提供完整的解决方案。

1.TAC Vista工作站管理系统TACVista系统用于大楼内的机电设备的控制管理及建筑物能源消耗的智能化管理。

施耐德TAC楼宇管理系统(BMS)技术方案早晨的阳光透过窗帘洒在书桌上，一杯咖啡在旁边冒着热气，笔尖轻触着纸面，记忆如潮水般涌来。

十年的方案写作经验，让我对施耐德TAC楼宇管理系统(BMS)的技术方案有了深刻的理解。

就让我用意识流的方式，为大家详细阐述这个方案。

一、项目背景想象一下，一座现代化的大楼，各种设备如电梯、照明、空调等都在高效运作，这一切都离不开楼宇管理系统的支持。

施耐德TAC楼宇管理系统(BMS)正是为了满足这类需求而诞生的。

它集成了楼宇自动化控制、能源管理、安防监控等功能，为用户提供了一个智能化、高效、节能的楼宇环境。

二、系统架构脑海中浮现出一张施耐德TAC楼宇管理系统(BMS)的架构图。

系统采用分层设计，分为现场设备层、通信网络层和应用层。

现场设备层包括各种传感器、执行器等，负责收集数据和控制设备；通信网络层负责将现场设备层的数据传输至应用层；应用层则提供了一系列的应用程序，实现对楼宇的智能化管理。

三、功能特点1.自动化控制想象一下，当你走进办公室，灯光自动亮起，空调自动调节到舒适的温度，这一切都是施耐德TAC楼宇管理系统(BMS)的自动化控制功能所带来的。

它可以根据用户的需要，自动调节各种设备，提高楼宇的舒适度和工作效率。

2.能源管理能源管理是施耐德TAC楼宇管理系统(BMS)的一大亮点。

它通过对能耗数据的实时监测和分析，帮助用户发现能耗问题，从而实现节能降耗。

系统还具备能源预测功能，可以预测未来的能耗趋势，为用户提供决策依据。

3.安防监控安防监控是楼宇管理系统中不可或缺的一部分。

施耐德TAC楼宇管理系统(BMS)集成了视频监控、门禁控制等功能，实时监控大楼的安全状况，确保用户的人身和财产安全。

4.信息发布施耐德TAC楼宇管理系统(BMS)还具备信息发布功能，可以通过电子显示屏、触摸屏等方式，向用户发布各类信息，如天气预报、新闻资讯等，丰富楼宇内的信息交流。

四、实施步骤1.项目调研我们需要对项目的需求进行深入调研，了解楼宇的规模、设备类型、用户需求等，为后续的系统设计提供依据。

施耐德楼宇自动化

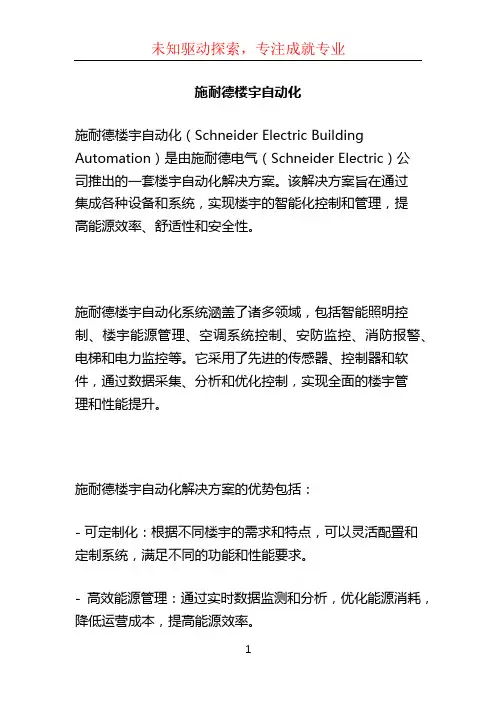

施耐德楼宇自动化（Schneider Electric Building Automation）是由施耐德电气（Schneider Electric）公
司推出的一套楼宇自动化解决方案。

该解决方案旨在通过
集成各种设备和系统，实现楼宇的智能化控制和管理，提
高能源效率、舒适性和安全性。

施耐德楼宇自动化系统涵盖了诸多领域，包括智能照明控制、楼宇能源管理、空调系统控制、安防监控、消防报警、电梯和电力监控等。

它采用了先进的传感器、控制器和软件，通过数据采集、分析和优化控制，实现全面的楼宇管
理和性能提升。

施耐德楼宇自动化解决方案的优势包括：
- 可定制化：根据不同楼宇的需求和特点，可以灵活配置和定制系统，满足不同的功能和性能要求。

- 高效能源管理：通过实时数据监测和分析，优化能源消耗，降低运营成本，提高能源效率。

- 提升舒适性和安全性：通过智能控制和管理，实现室内环境的舒适性和安全性，并提供预警和报警功能。

- 开放性和互联性：支持与其他系统集成，实现更高级的功能和应用，如综合楼宇管理系统等。

总而言之，施耐德楼宇自动化提供了全面的楼宇管理和控制解决方案，帮助用户提高楼宇的运营效率、舒适性和安全性，实现可持续发展和智能化建筑目标。

TAC Vista楼宇自控系统软件功能介绍软件由实时操作系统及楼宇自动化系统控制的应用软件组成。

应提供顺序控制程序、功能联锁程序、用电管理程序、照明控制程序、维修记录程序、统计程序、报表产生程序和历史数据与处理等程序。

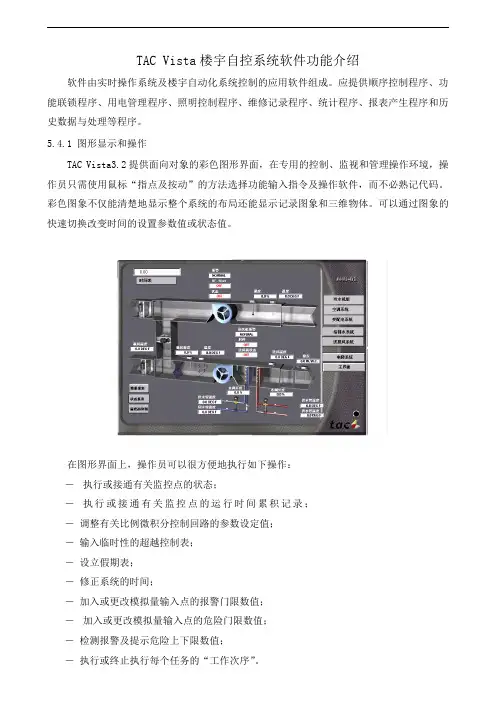

5.4.1 图形显示和操作TAC Vista3.2提供面向对象的彩色图形界面，在专用的控制、监视和管理操作环境，操作员只需使用鼠标“指点及按动”的方法选择功能输入指令及操作软件，而不必熟记代码。
