JS40矿用减速器说明书

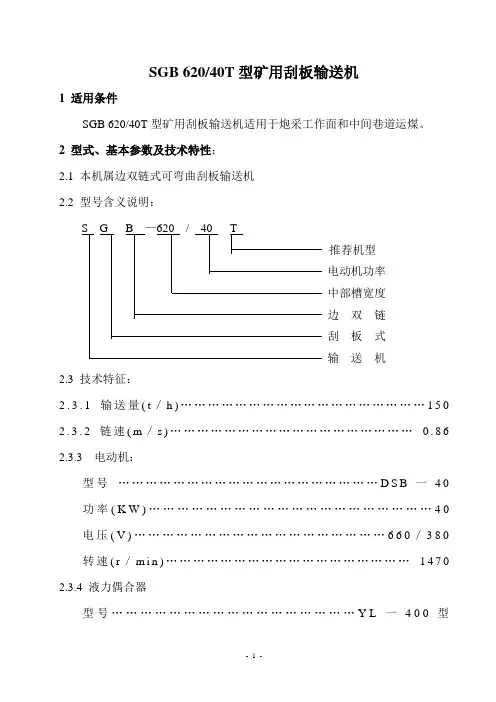

SGB 620/40T型矿用刮板输送机1 适用条件SGB 620/40T型矿用刮板输送机适用于炮采工作面和中间巷道运煤。

2 型式、基本参数及技术特性：2.1 本机属边双链式可弯曲刮板输送机2.2 型号含义说明：推荐机型电动机功率中部槽宽度边双链刮板式输送机2.3 技术特征：2.3.1输送量(t／h) (150)2.3.2链速(m／s)………………………………………………0.86 2.3.3 电动机：型号.........................................................D S B一40 功率(K W) (40)电压(V)......................................................660／380 转速(r／m i n) (1470)2.3.4 液力偶合器型号……………………………………………Y L一400型额定功率(k w) (40)工作液体...............................................................水注水量(L) (9)2.3.5 减速器：型号……………………………………………………JS40型速比………………………………………………………24.5642.3.6 刮板链：型式...................................................双边圆环链规格...............................................................18×64 每条链破断负荷（k N） (350)链中心距（m m） (500)刮板间距（m m） (1024)每米质量(k g)………………………………………………18.8 2.3.7 中部槽：长×宽×高（m m）.................................1500×620×180 水平弯曲(°) (3)垂直弯曲(°) (3)2.3.8紧链方式……………………………………………摩擦制动2.3.9机器总重量(t)………………………………………………17.63 输送机的组成3.1 输送机的组成SGB 620/40型矿用刮板输送机是专为中间巷道运输而设计的。

安装、使用产品前，请阅读使用说明书JS700型减速器(60JS/00、60JS/01、60JS/02、60JS/03)使用说明书产品执行标准：MT/T148—1997、Q/ZM298—2010《刮板输送机用减速器》中煤张家口煤矿机械有限责任公司2010年11月JS 700型减速器中煤张家口煤矿机械有限责任公司使用说明书共17页第 1 页目录安全警示-----------------------------------------------------21.概述---------------------------------------------------------32.结构与工作原理--------------------------------------------43.拧紧力矩----------------------------------------------------64.安装、调试-------------------------------------------------65.故障分析与排除--------------------------------------------76.保养及维修-------------------------------------------------77.运输、贮存-------------------------------------------------88.60J S系列主要明细、轴承及易损件表-------------------89.变型产品分述--------------------------------------------129.160J S/01减速器-----------------------------------129.260J S/02减速器-----------------------------------129.360J S/03减速器-----------------------------------1212.附图（5张）-------------------------------------------12第 2 页共 17 页使 用 说 明 书安全警示1.减速器使用前请仔细阅读本产品说明书。

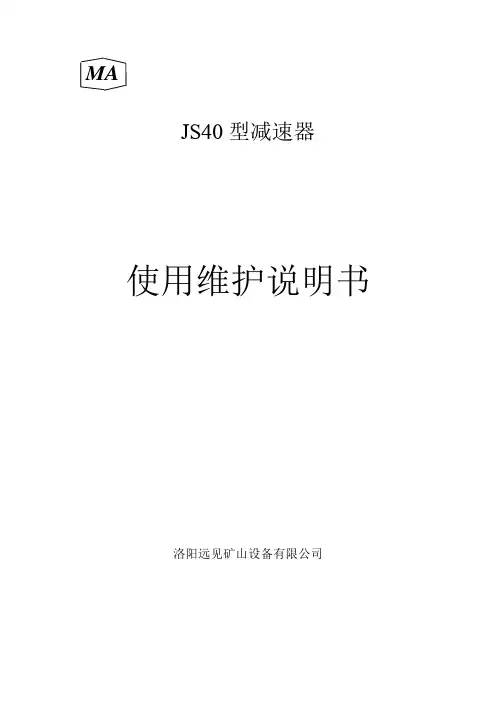

MAJS40型减速器使用维护说明书洛阳远见矿山设备有限公司目录目录 (1)前言 (2)一、概述 (3)二、减速器齿轮模数及速比 (3)三、结构 (4)四、技术要求 (4)五、减速器装配 (5)六、减速器出厂试验、型式试验 (6)七、减速器使用和维护 (6)八、减速器故障及处理措施 (8)九、质量保证 (8)十、产品总图及明细 (9)前言直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

本设备重点与煤矿输送机类设备配套使用。

本说明书内容详细介绍了本减速器的结构、技术特征，供操作人员和管理人员正确操作，正确使用，正确维护，有助于预防及故障发生，便于维护，提高设备可靠性和使用寿命。

警告！有人身危险的操作。

！请特别注意该符号后面提示内容及建议，并做好必要的准备工作。

！将此类危险的特殊安全要求告知工作伙伴。

！请根据说明要求进行注油和清理。

请注意在整个说明书相应的部分均可见到这样重复的提示符号。

为保证设备安全可靠地运行，合理制定预防措施是十分重要的。

本说明书所规定的维护周期为最长的，仅为推荐值，应根据现场的情况及工作环境做进一步的调整。

在安装设备的现场应备有说明书，操作中除适守安全方面的规定外，还要遵守起重，运输，电工，钳工等方面的有关规定。

本说明书是以国家标准，行业标准为基础起草的。

主要标准如下：MT/T101-2000 刮板输送机用减速器检验规范MT/T148-1997 刮板输送机用减速器1.本减速器主要与矿用刮板输送机配套用的40千瓦减速器。

本减速器为三级弧齿圆柱齿轮减速器。

该减速器装到输送机机头架侧面，与输送机平行布置。

减速器四轴为输出轴，四轴的花键带动输送机链轮，减速器一轴通过联轴节与电动机联接，完成减速及传递功率作用。

2.图号说明：本减速器型号为JS40型减速器，其图号采用原SGB620/40T输送机图号-1ST0102A。

3.型号组成及代表意义J S 40传动功率40KW平行布置减速器二、减速器齿轮模数及速比速比级别小齿轮模数小齿轮齿数大齿轮模数大齿轮齿数速比第一级Ms=7.75 11 Ms=7.75 29 1：2.6364 第二级Mn=5 17 Mn=5 54 1：3.1765 第三级M=7 15 M=7 44 1：2.9333 总速比1：24.564本减速器其结构如下图所示，由第一圆弧伞齿轮轴，第二斜齿齿轮轴，第三圆柱齿轮轴，第四输出轴组成。

DSJ80/40/2×55型伸缩带式输送机使用维护说明书执行标准:MT820—2006《煤矿用带式输送机技术条件》 MT/T901—2000《煤矿井下用伸缩带式输送机》目录第一章概述 (4)1.1 用途和特性 (4)1。

2型号编制说明 (5)1.3 使用环境及工作条件 (5)第二章相关设计计算 (6)2。

1 已知条件 (6)2.2 初定设计参数 (6)2。

2。

1 输送能力验算 (6)2。

2.2 输送线路设计 (7)2.2。

3 驱动力的计算 (7)2.2.4 传动功率的计算 (8)2。

2.5 输送带张力计算 (8)第三章工作原理及主要部件结构特点 (12)3。

1 工作原理 (12)3.2 结构概述 (12)3.2.1机头传动装置 (12)3.2.2贮带装置 (14)3.2.3 张紧装置 (15)3.2.4 收放胶带装置 (15)3.3 非固定部分 (15)3.3。

1中间支架 (15)3.3.2机尾 (16)3.4综合保护装置 (16)第四章安装、调正与试运转 (17)4。

1安装 (17)4。

2调正 (17)第五章操作 (18)5。

1后退式 (19)5。

2 前进式 (19)第六章维护、修理及警示 (20)6.1 维护及修理 (20)6.2 警示 (21)第一章概述1.1 用途和特性伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时,尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征:1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架,结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

JS40矿用减速器使用说明书本产品执行《MT148—1997刮板输送机用减速器》标准××××重型机械制造有限公司2003年8月目录一、概述 (1)二、技术特征 (1)三、结构型式及作用 (1)四、使用维护注意事项 (2)五、机器的润滑 (2)六、机器可能发生的故障及处理方法 (3)七、零部件的修理与验收 (3)八、运输、贮存 (5)九、质量保证 (5)十、联系方式 (5)一、概述：1、用途：该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。

适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。

1．型号组成及代表意义：kW）平行布置型式减速器二、技术特征：1、减速器传动比………………………………………1：24.5642、外形尺寸(长x宽x高)………………………1150×834×470毫米3、机器总重…………………………………………656千克三、结构型式及作用：减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。

第一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。

第一轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为0.05～0.1毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。

在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。

以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。

减速器内注入150号工业齿轮油，注入量为浸入大园弧伞齿轮的1／3，以保证各部位得到充足的润滑。

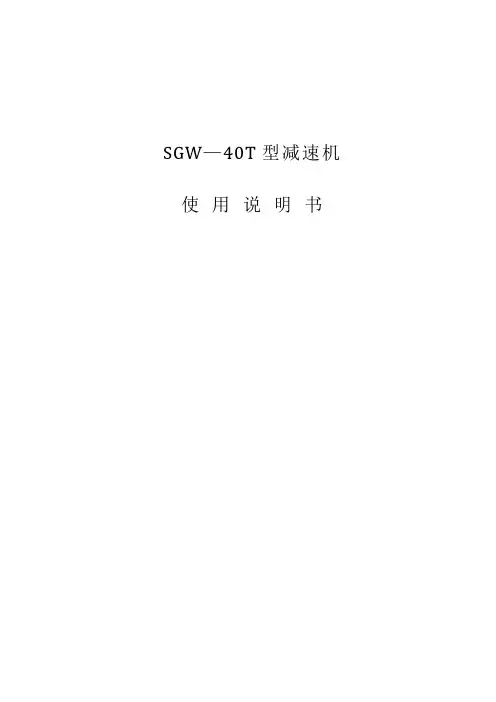

SGW—40T型减速机使用说明书一、概述40KW减速机是圆锥～圆柱齿轮三级减速结构，第一级为弧齿圆锥齿轮传动，第二级显斜齿圆柱齿轮传动，第三级为直齿圆柱齿轮传动，传动平稳，噪声低，负载能力大。

减速机和主机平行布置，侧面式水平安装，主要适用于煤矿小功率运输设备的需要，也可用于冶金、建筑等行业，符合MT/T148－1997标准。

二、基本参数：1、传动简图2、齿轮分配与传动比3、安装尺寸4、联结结构三、组装调试组装减速器时，除注意一般机器设备装配时的事项外，特别要注意齿轮齿面的接触区域，齿侧间隙和轴承游隙的调整。

1、组装轴承时，应采用适当的工具进行组装，不要在滚动件和槽上用力敲打。

轴承加热装配时，其温度不得超过110℃。

2、各级齿轮的齿面接触区、齿侧间隙和轴承游隙的调整：圆弧伞齿轮的正确接触区为空载时，在齿长的中间部位稍靠轮齿的大端，满载时的接触区要比空载时扩大，如（圆弧齿轮接触区调整图）所示，但绝对要避免接触区在齿轮的小端。

为了使伞齿轮获得良好的接触区，装配时利用第一轴上的圆螺母进行调整，按上图所示的方法应将小齿轮和大齿轮沿各自的轴向移动，直到获得良好的接触区为止。

圆柱斜齿轮如果接触区过小，则齿轮强度将要受到影响，噪音增大。

圆弧伞齿轮、圆柱斜齿轮的最小侧间隙应为0.17mm，圆柱直齿轮的最小侧间隙应为0.21mm。

各轴承端面与轴承盖接触间隙应为：第二、三轴轴向游隙应调整为0.08～0.15mm，第四轴轴向游隙应调整为0.12～0.20mm。

3、组装时第一轴的轴承套杯及第四轴的密封壳的空间应注入适量的ZN－2钠基润滑脂（GB492－65），工作期间应经常补充。

上下箱体的结合面和端盖密封区都要均匀涂刷一层液态密封胶。

四、冷却与润滑齿轮采用油池飞溅润滑，自然冷却。

使用前减速器内应注入饱和汽缸油（GB448－64－HG－11），油量为浸没大圆柱齿轮的1/3，约30kg，如注油量过少，则齿轮和轴承的润滑不充分，如过多则会使减速机产生过热现象，并使油溢出。

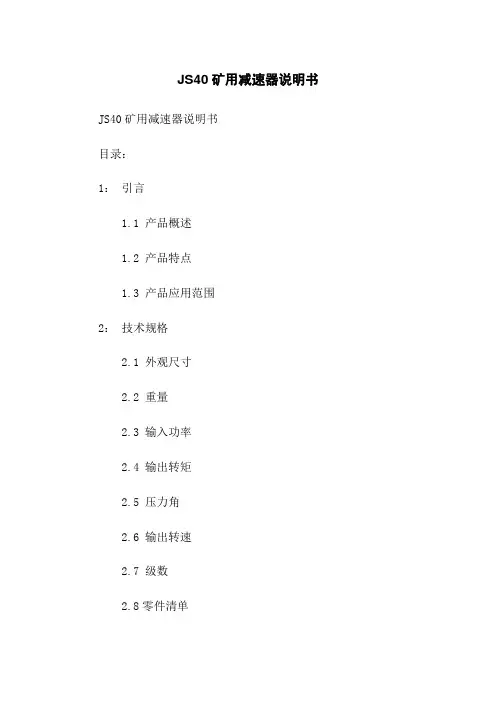

JS40矿用减速器说明书JS40矿用减速器说明书目录：1：引言1.1 产品概述1.2 产品特点1.3 产品应用范围2：技术规格2.1 外观尺寸2.2 重量2.3 输入功率2.4 输出转矩2.5 压力角2.6 输出转速2.7 级数2.8零件清单3：产品结构3.1 减速器外壳3.2 输入轴承3.3 输出轴承3.4 齿轮箱3.5 润滑系统4：安装与调试4.1 安装前准备4.2 减速器安装4.3 联轴器安装4.4 减速器与动力机械对接 4.5 调试及试运行5：使用与维护5.1 使用注意事项5.2 维护保养5.3 故障排除6：常见问题解答6.1 噪音过大怎么办？6.2 温升过高怎么办？6.3 油漏怎么处理？7：附件7.1 减速器技术图纸7.2 安装示意图8：法律名词及注释8.1 著作权：著作权是指作家、艺术家、科学家等个人就其作品享有的特定权利，包括复制权、发行权等。

8.2 专利权：专利权是指对发明的独占权，授权专利持有人在法律范围内享有对发明的专有权利。

8.3 商标权：商标权是指商标注册人对其商标的使用和保护所享有的权益。

9：结束语本文档详细介绍了JS40矿用减速器的技术规格、产品结构、安装调试、使用维护等方面内容。

如有其他问题，请联系我们的技术支持团队。

附件：本文档涉及的附件包括:1：减速器技术图纸2：安装示意图法律名词及注释：1：著作权：著作权是指作家、艺术家、科学家等个人就其作品享有的特定权利，包括复制权、发行权等。

2：专利权：专利权是指对发明的独占权，授权专利持有人在法律范围内享有对发明的专有权利。

3：商标权：商标权是指商标注册人对其商标的使用和保护所享有的权益。

安装、使用产品前，请阅读使用说明书JS525型减速器43JS/01(加装151LS)使用说明书产品执行标准：MT/T148—1997、Q/ZM298—2010《刮板输送机用减速器》中煤张家口煤矿机械有限责任公司2011年2月JS525型减速器中煤张家口煤矿机械有限责任公司使用说明书共8 页第 1 页目录1.安全警示---------------------------------------------------------22.概述---------------------------------------------------------------33.减速器结构------------------------------------------------------44.减速器的润滑----------------------------------------------------55.减速器的冷却----------------------------------------------------66.保养及维修------------------------------------------------------77.轴承及易损件表-------------------------------------------------8JS525型减速器使用说明书第 2 页共 8页1. 安全警示v减速器使用前请仔细阅读本产品说明书。

按说明书规定使用。

v对影响安全的任何改装都必须得到本公司的许可。

v用户自行对减速器进行改装而造成的后果，本公司一概不承担责任。

v减速器安装时，输入轴端与联轴器之间必须有3～5mm间隙，以免损坏轴承和其它内部零部件。

v减速器在开机前必须检查各连接处应牢固、盘车应灵活，按规定注入润滑油。

v环境温度低于0℃时，减速器运转前润滑油应做相应加热。

v首次启动减速器，检查输出轴转向应与要求相符。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、输送带宽度毫米8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

输送机用减速器技术要求一、名称：输送机用减速器二、型号：JS40（JS40II）、JS75。

三、执行标准：JS40（JS40II）- MT/T148-1997 刮板输送机用减速器JS75 - MT/T 681-1997煤矿用带式输送机减速器技术条件。

四、投标时必须提供JS40（或JS40II）减速器和JS75减速器的有效安标证书。

五、必须提供备配件价格体系表，承诺代储的需提供书面纸质承诺书。

六、原材料、加工方法、检测方法需满足以下技术标准：GB/T3077-88 合金结构钢技术条件GB/T3323—87 钢熔化焊对接接头射线照相和质量分级GB/T3768-83 噪声源声功率级的测定简易法GB/T9439—88 灰铸铁件GB/T10095—88 渐开线圆柱齿轮精度GB/T11365-89 锥齿轮和准双曲面齿轮精度GB/T11368-89 齿轮传动装置清洁度MT/T101—93 刮板输送机用减速器检验规范ZBJ19004—88 圆柱齿轮减速器ZBJ19005—88 圆柱齿轮减速器加载试验方法ZBJ19009—88 圆柱齿轮减速器通用技术条件ZBJ19026—90 运输机械用减速器煤矿安全规程(1992年版）七、减速器具体技术要求：（一）使用条件1.减速器应按照经规定程序批准的图样及文件制造。

2.减速器的工作环境温度为-10℃～＋40℃，当环境温度低于0℃时，润滑油要相应预热。

3.减速器的工作条件应符合《煤矿安全规程》的规定。

（二）使用寿命减速器的使用寿命不得低于20OOOh，轴承寿命不得低于5 OOOh。

（三）密封性能减速器不得有漏油或渗油现象，不得使污物和水渗入机体内部。

（四）机械效率在额定负载下，减速器的油温达到热平衡温度、或采用内部水冷却的减速器的油温在75℃±5℃时，减速器为硬齿面传动，每级传动效率不小于0.98；软齿面传动：每级传动效率不小于0.965。

（五）机体和机盖1.箱体可用铸件，也可用焊接件。
