自相关函数与互相关函数 不错的材料

自相关与互相关函数的计算与应用自相关函数和互相关函数是信号处理中常用的概念和工具，用于描述信号之间的相关性和相似性。

在本文中，我们将介绍自相关函数和互相关函数的计算方法，并探讨它们在实际应用中的用途。

一、自相关函数的计算与应用自相关函数是描述一个信号与其自身之间的相关程度的函数。

它的计算方法是将信号与其自身进行卷积，然后对结果进行归一化处理。

自相关函数具有以下性质：1. 自相关函数的取值范围是[-1, 1]之间。

当自相关函数的取值接近1时，表示信号之间具有高度的相关性；当取值接近-1时，表示信号之间具有高度的反相关性；当取值接近0时，表示信号之间不存在相关性。

2. 自相关函数的峰值对应着信号的周期。

通过找到自相关函数的峰值，我们可以确定信号的周期，从而对信号进行频域分析和周期性检测等操作。

3. 自相关函数可以用于信号的降噪和滤波。

通过计算信号的自相关函数，我们可以找到信号中的重复模式，并进行滤波操作，从而去除噪声和杂乱的信号成分。

二、互相关函数的计算与应用互相关函数是描述两个信号之间相关程度的函数。

它的计算方法是将两个信号进行卷积，然后对结果进行归一化处理。

互相关函数具有以下性质：1. 互相关函数可以用于信号的相似性匹配和模式识别。

通过计算待匹配信号和参考信号的互相关函数，我们可以找到信号之间的相似性，并进行模式匹配和识别操作。

2. 互相关函数可以用于信号的延时估计。

通过计算信号之间的互相关函数，我们可以估计信号之间的时间延迟，从而实现信号的同步和对齐。

3. 互相关函数可以用于信号的频率测量。

通过计算信号之间的互相关函数的频域分析，我们可以获得信号的频率信息，从而实现信号的频率测量和频域分析。

三、自相关与互相关函数的应用示例自相关和互相关函数在信号处理和模式识别领域有着广泛的应用。

以下是一些常见的应用示例：1. 语音信号处理：通过计算语音信号的自相关函数，可以实现语音信号的周期性检测和降噪操作，从而提高语音识别的准确性。

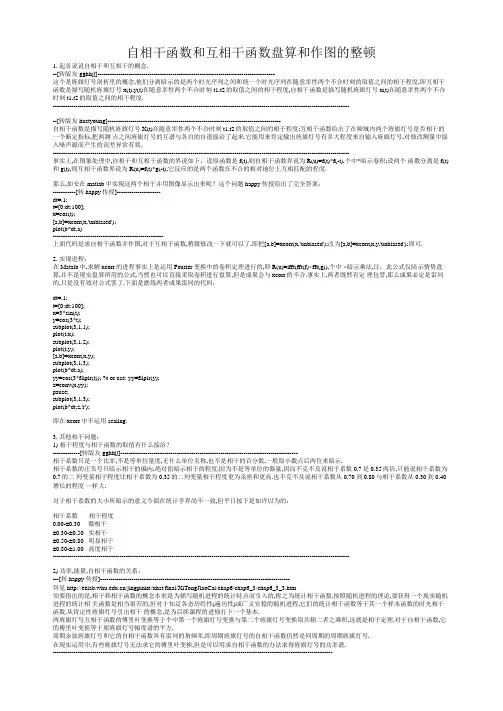

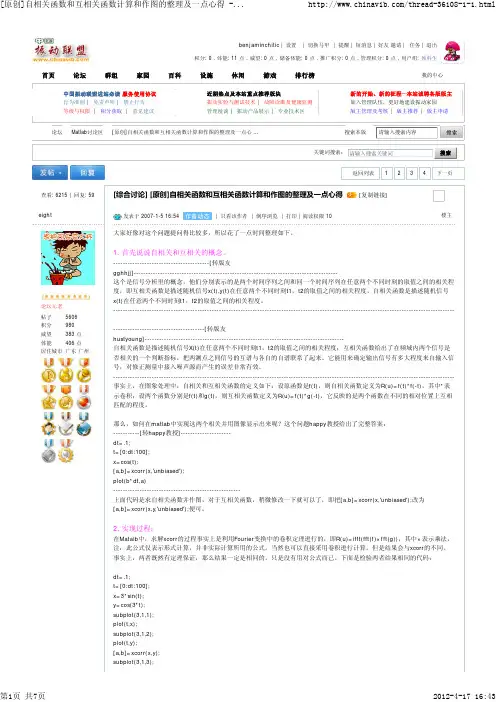

自相干函数和互相干函数盘算和作图的整顿1. 起首说说自相干和互相干的概念.--[转版友gghhjj]-------------------------------------------------------------------------------------这个是旌旗灯号剖析里的概念,他们分离暗示的是两个时光序列之间和统一个时光序列在随意率性两个不合时刻的取值之间的相干程度,即互相干函数是描写随机旌旗灯号 x(t),y(t)在随意率性两个不合时刻t1,t2的取值之间的相干程度,自相干函数是描写随机旌旗灯号x(t)在随意率性两个不合时刻t1,t2的取值之间的相干程度.------------------------------------------------------------------------------------------------------------------------------------------------[转版友hustyoung]-----------------------------------------------------------------------------------自相干函数是描写随机旌旗灯号X(t)在随意率性两个不合时刻t1,t2的取值之间的相干程度;互相干函数给出了在频域内两个旌旗灯号是否相干的一个断定指标,把两测点之间旌旗灯号的互谱与各自的自谱接洽了起来.它能用来肯定输出旌旗灯号有多大程度来自输入旌旗灯号,对修改测量中接入噪声源而产生的误差异常有效.----------------------------------------------------------------------------------------------------------------------------------------------事实上,在图象处理中,自相干和互相干函数的界说如下：设原函数是f(t),则自相干函数界说为R(u)=f(t)*f(-t),个中*暗示卷积;设两个函数分离是f(t)和g(t),则互相干函数界说为R(u)=f(t)*g(-t),它反应的是两个函数在不合的相对地位上互相匹配的程度.那么,如安在matlab中实现这两个相干并用图像显示出来呢？这个问题happy传授给出了完全答案：-----------[转happy传授]---------------------dt=.1;t=[0:dt:100];x=cos(t);[a,b]=xcorr(x,'unbiased');plot(b*dt,a)-----------------------------------------------------上面代码是求自相干函数并作图,对于互相干函数,稍微修改一下就可以了,即把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');即可.2. 实现进程：在Matalb中,求解xcorr的进程事实上是运用Fourier变换中的卷积定理进行的,即R(u)=ifft(fft(f)×fft(g)),个中 ×暗示乘法,注：此公式仅暗示情势盘算,并不是现实盘算所用的公式.当然也可以直接采取卷积进行盘算,但是成果会与xcorr的不合.事实上,两者既然有定理包管,那么成果必定是雷同的,只是没有效对公式罢了.下面是磨练两者成果雷同的代码：dt=.1;t=[0:dt:100];x=3*sin(t);y=cos(3*t);subplot(3,1,1);plot(t,x);subplot(3,1,2);plot(t,y);[a,b]=xcorr(x,y);subplot(3,1,3);plot(b*dt,a);yy=cos(3*fliplr(t)); % or use: yy=fliplr(y);z=conv(x,yy);pause;subplot(3,1,3);plot(b*dt,z,'r');即在xcorr中不运用scaling.3. 其他相干问题：1) 相干程度与相干函数的取值有什么接洽？-------------[转版友gghhjj]-------------------------------------------------------------------------------------相干系数只是一个比率,不是等单位量度,无什么单位名称,也不是相干的百分数,一般取小数点后两位来暗示.相干系数的正负号只暗示相干的偏向,绝对值暗示相干的程度.因为不是等单位的器量,因而不克不及说相干系数0.7是0.35两倍,只能说相干系数为0.7的二列变量相干程度比相干系数为0.35的二列变量相干程度更为亲密和更高.也不克不及说相干系数从0.70到0.80与相干系数从0.30到0.40增长的程度一样大.对于相干系数的大小所暗示的意义今朝在统计学界尚不一致,但平日按下是如许以为的：相干系数相干程度0.00-±0.30 微相干±0.30-±0.50 实相干±0.50-±0.80 明显相干±0.80-±1.00 高度相干----------------------------------------------------------------------------------------------------------------------------------------------2) 功率,能量,自相干函数的关系：---[转happy传授]-------------------------------------------------------------------------------------------拜见/jingpinke/xhst/final/XiTongJiaoCai/chap6/chap6_3/chap6_3_3.htm须要指出的是,相干和相干函数的概念本来是为描写随机进程的统计特点而引入的,称之为统计相干函数.按照随机进程的理论,要获得一个现实随机进程的统计相关函数是相当艰苦的,但对于知足各态历经性(遍历性)或广义安稳的随机进程,它们的统计相干函数等于其一个样本函数的时光相干函数.从肯定性旌旗灯号引出相干的概念,是为后续课程的进修打下一个基本.两旌旗灯号互相干函数的傅里叶变换等于个中第一个旌旗灯号变换与第二个旌旗灯号变换取共轭二者之乘积,这就是相干定理.对于自相干函数,它的傅里叶变换等于原旌旗灯号幅度谱的平方.周期余弦旌旗灯号和它的自相干函数具有雷同的角频率,即周期旌旗灯号的自相干函数仍然是同周期的周期旌旗灯号.在现实运用中,有些旌旗灯号无法求它的傅里叶变换,但是可以用求自相干函数的办法求得旌旗灯号的功率谱.--------------------------------------------------------------------------------------------------------------------------------------3) 与matlab中corrcoef函数的关系：以两个不合旌旗灯号（序列）为例,xcorr函数是经由过程不反折的卷积来权衡这两个旌旗灯号在不合地位的类似程度,假设两个序列的长度分离是m和n,则得到的是一个长度为2*max(m,n)-1的序列,也就是说,当m和n不相等的时刻,在履行xcorr的时刻会先对短的谁人序列进行0扩充,使得m 与n相等;而 corrcoef函数是经由过程协方差矩阵来权衡这两个旌旗灯号在不合局部的类似程度,盘算公式是：C(1,2)/SQRT(C(1,1)*C(2,2)),个中 C 暗示矩阵[f,g]的协方差矩阵,假设f和g都是列向量（这两个序列的长度必须一样才干介入运算）,则得到的（我们感兴致的部分）是一个数.以默认的 A=corrcoef(f,g)为例,输出A是一个二维矩阵（对角元恒为1）,我们感兴致的f和g的相干系数就存放在A(1,2)=A(2,1)上,其值在[-1,1]之间,1暗示最大的正相干（例如x=[1;2;3], y=[5;7;9]）,-1暗示绝对值最大的负相干（例如x=[1;2;3], y=[12;7;2]）.对于一般的矩阵X,履行A=corrcoef(X)后,A中每个值的地点行a和列b,反响的是原矩阵X中响应的第a个列向量和第 b个列向量的类似程度（即相干系数）.4）互相干函数图像的横坐标问题以下是我编程的例子,主请求两个旌旗灯号的相位差,按照某篇参考材料的说法,t_max对应的值就应当是它们的相位差,但是这个程序中做出的互相干函数的横坐标不是-40到+40,而是0到1200,请问这个横坐标暗示的是什么意思呢？n=99;%设定每周期数据收集点数T=6;%采样周期数t=0:2*pi/(n-1):2*T*pi;%采样数y1=4*sin(t);%旌旗灯号1y2=8*sin(t+pi/6);%旌旗灯号2,相位差取pi/6Cc=xcorr(y1,y2);%求互相干函数[y_max,t_max]=max(Cc)%找出Cc的最大值及对应的t_maxsubplot(311); plot(t,y1); grid;subplot(312); plot(t,y2); grid;subplot(313); plot(Cc); grid;解答：楼主得到的互相干函数,其横坐标是样点数.因为Cc长为1177,画图中便按1~1177分列.旌旗灯号y1和y2分离长589,在盘算互相干函数时从-588盘算到588,共有1177个互相干系数,中间点是589.盘算出的t_max =597应和中间点求差值,算出差几个样点,再进一步求出响应的相位差.我把程序稍作修改为：n=99; %设定每周期数据收集点数T=6; %采样周期数t=0:2*pi/(n-1):2*T*pi; %采样数N=length(t);fs=1/(n-1);y1=4*sin(t); %旌旗灯号1y2=8*sin(t+pi/6); %旌旗灯号2,相位差取pi/6Cc=xcorr(y1,y2); %求互相干函数[y_max,t_max]=max(Cc) %找出Cc的最大值及对应的t_maxsample_delay=t_max-N; %盘算与中间点相差的样点数T_sig=(N-1)/6; %求旌旗灯号一个周期的样点数,一个周期相对应于2*pidelay1=pi/6 %pi/6的弧度delay2=2*pi*sample_delay/T_sig %盘算与中间点相差的样点数所对应的弧度值如许盘算出pi/6=0.5236,而从相干函数最大值处求出的相位差是0.5129.对于单频旌旗灯号而言,时移等于相移,相干系数从初始值变成最大值的时刻,解释相位差也从初始相位差变成零。

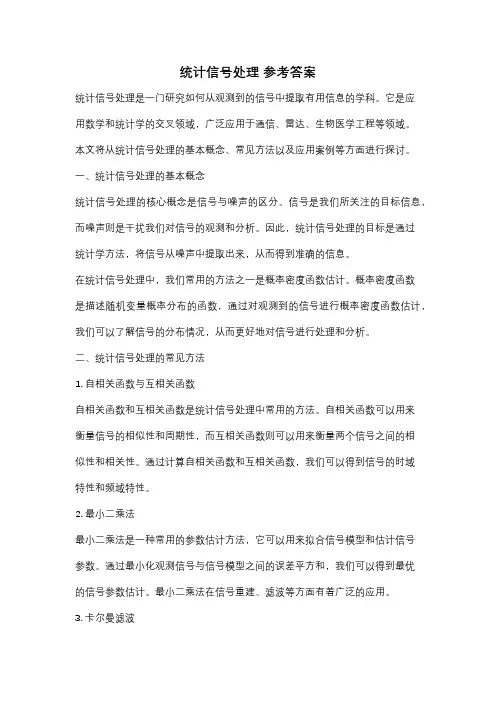

统计信号处理参考答案统计信号处理是一门研究如何从观测到的信号中提取有用信息的学科。

它是应用数学和统计学的交叉领域，广泛应用于通信、雷达、生物医学工程等领域。

本文将从统计信号处理的基本概念、常见方法以及应用案例等方面进行探讨。

一、统计信号处理的基本概念统计信号处理的核心概念是信号与噪声的区分。

信号是我们所关注的目标信息，而噪声则是干扰我们对信号的观测和分析。

因此，统计信号处理的目标是通过统计学方法，将信号从噪声中提取出来，从而得到准确的信息。

在统计信号处理中，我们常用的方法之一是概率密度函数估计。

概率密度函数是描述随机变量概率分布的函数，通过对观测到的信号进行概率密度函数估计，我们可以了解信号的分布情况，从而更好地对信号进行处理和分析。

二、统计信号处理的常见方法1. 自相关函数与互相关函数自相关函数和互相关函数是统计信号处理中常用的方法。

自相关函数可以用来衡量信号的相似性和周期性，而互相关函数则可以用来衡量两个信号之间的相似性和相关性。

通过计算自相关函数和互相关函数，我们可以得到信号的时域特性和频域特性。

2. 最小二乘法最小二乘法是一种常用的参数估计方法，它可以用来拟合信号模型和估计信号参数。

通过最小化观测信号与信号模型之间的误差平方和，我们可以得到最优的信号参数估计。

最小二乘法在信号重建、滤波等方面有着广泛的应用。

3. 卡尔曼滤波卡尔曼滤波是一种递归滤波方法，它可以用来估计动态系统中的状态变量。

卡尔曼滤波结合了观测数据和系统模型，通过迭代计算，可以得到最优的状态估计结果。

卡尔曼滤波在导航、目标跟踪等领域有着重要的应用。

三、统计信号处理的应用案例1. 通信领域在通信领域，统计信号处理被广泛应用于信号调制、信道估计、信号解调等方面。

通过对信号进行统计分析和处理，可以提高通信系统的性能和可靠性。

2. 雷达领域统计信号处理在雷达领域也有着重要的应用。

通过对雷达信号进行处理，可以实现目标检测、目标跟踪以及目标参数估计等功能。

相关函数１.自相关函数自相关函数就是信号在时域中特性的平均度量,它用来描述信号在一个时刻的取值与另一时刻取值的依赖关系,其定义式为(2、4、6)对于周期信号,积分平均时间T为信号周期。

对于有限时间内的信号,例如单个脉冲,当T趋于无穷大时,该平均值将趋于零,这时自相关函数可用下式计算(2、4、7)自相关函数就就是信号x(t)与它的时移信号x(t+τ)乘积的平均值,它就是时移变量τ的函数。

例如信号的自相关函数为若信号就是由两个频率与初相角不同的频率分量组成,即,则对于正弦信号,由于,其自相关函数仍为由此可见,正弦(余弦)信号的自相关函数同样就是一个余弦函数。

它保留了原信号的频率成分,其频率不变,幅值等于原幅值平方的一半,即等于该频率分量的平均功率,但丢失了相角的信息。

自相关函数具有如下主要性质:(1)自相关函数为偶函数,,其图形对称于纵轴。

因此,不论时移方向就是导前还就是滞后(τ为正或负),函数值不变。

(2)当τ＝0时,自相关函数具有最大值,且等于信号的均方值,即(2、4、8)(3)周期信号的自相关函数仍为同频率的周期信号。

(4)若随机信号不含周期成分,当τ趋于无穷大时,趋于信号平均值的平方,即(2、4、9)实际工程应用中,常采用自相关系数来度量其不同时刻信号值之间的相关程度,定义式为(2、4、10)当τ＝0时,＝1,说明相关程度最大;当τ＝∞时,,说明信号x(t)与x(t+τ)之间彼此无关。

由于,所以。

值的大小表示信号相关性的强弱。

自相关函数的性质可用图2、4、3表示。

图2、4、3 自相关函数的性质常见四种典型信号的自相关函数如图2、4、4所示,自相关函数的典型应用包括:(1)检测信号回声(反射)。

若在宽带信号中存在着带时间延迟的回声,那么该信号的自相关函数将在处也达到峰值(另一峰值在处),这样可根据确定反射体的位置,同时自相关系数在处的值将给出反射信号相对强度的度量。

时间历程自相关函数图形正弦波正弦波加随机噪声窄带随机噪声宽带随机噪声图2、4、4 四种典型信号的自相关函数(2)检测淹没在随机噪声中的周期信号。

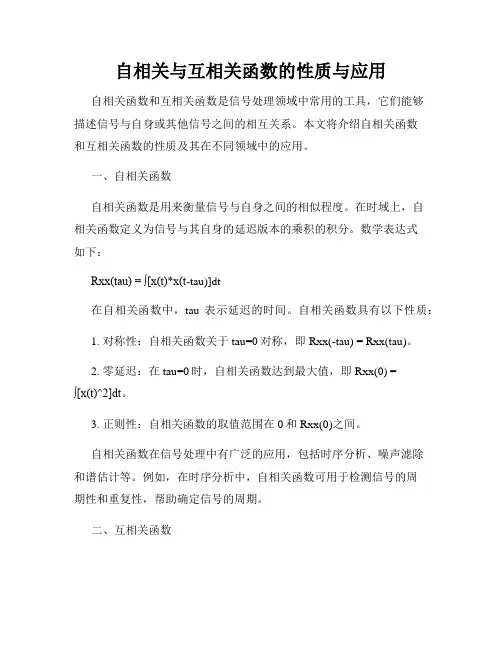

自相关与互相关函数的性质与应用自相关函数和互相关函数是信号处理领域中常用的工具，它们能够描述信号与自身或其他信号之间的相互关系。

本文将介绍自相关函数和互相关函数的性质及其在不同领域中的应用。

一、自相关函数自相关函数是用来衡量信号与自身之间的相似程度。

在时域上，自相关函数定义为信号与其自身的延迟版本的乘积的积分。

数学表达式如下：Rxx(tau) = ∫[x(t)*x(t-tau)]dt在自相关函数中，tau表示延迟的时间。

自相关函数具有以下性质：1. 对称性：自相关函数关于tau=0对称，即Rxx(-tau) = Rxx(tau)。

2. 零延迟：在tau=0时，自相关函数达到最大值，即Rxx(0) =∫[x(t)^2]dt。

3. 正则性：自相关函数的取值范围在0和Rxx(0)之间。

自相关函数在信号处理中有广泛的应用，包括时序分析、噪声滤除和谱估计等。

例如，在时序分析中，自相关函数可用于检测信号的周期性和重复性，帮助确定信号的周期。

二、互相关函数互相关函数用于衡量两个信号之间的相似程度。

在时域上，互相关函数定义为一个信号与另一个信号的延迟版本的乘积的积分。

数学表达式如下：Rxy(tau) = ∫[x(t)*y(t-tau)]dt在互相关函数中，tau表示延迟的时间。

互相关函数具有以下性质：1. 非对称性：互相关函数通常不满足对称性，即Rxy(-tau) ≠Rxy(tau)。

2. 特定延迟下的相似性：当tau等于信号y的延迟时间时，互相关函数达到最大值，即Rxy(tau) = ∫[x(t)*y(t)]dt。

3. 互相关峰值：互相关函数的最大值表示信号x和信号y之间的最佳匹配程度。

互相关函数在信号处理和图像处理领域具有广泛应用。

例如，在音频处理中，互相关函数可用于音频识别和音频匹配；在图像处理中，互相关函数可用于图像匹配和模式识别。

三、自相关与互相关函数的应用1. 语音识别：自相关和互相关函数可用于语音信号的特征提取和语音识别算法的设计。

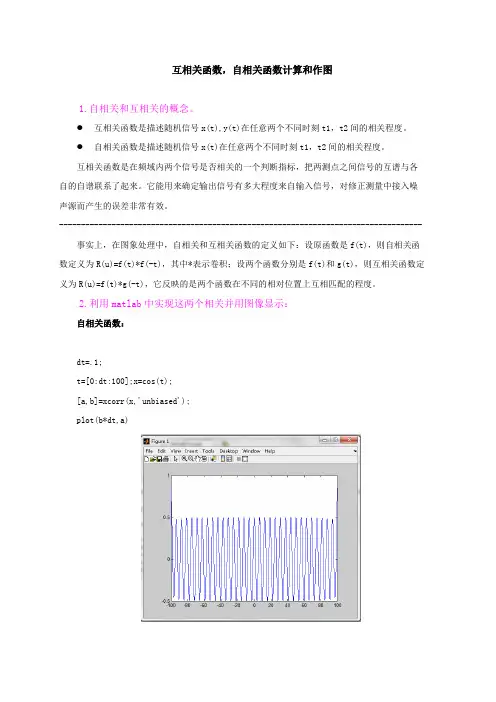

互相关函数，自相关函数计算和作图1.自相关和互相关的概念。

●互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2间的相关程度。

●自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2间的相关程度。

互相关函数是在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。

它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效。

----------------------------------------------------------------------------------- 事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。

2.利用matlab中实现这两个相关并用图像显示：自相关函数：dt=.1;t=[0:dt:100];x=cos(t);[a,b]=xcorr(x,'unbiased');plot(b*dt,a)互相关函数：把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');便可。

3. 实现过程：在Matalb中，求解xcorr的过程事实上是利用Fourier变换中的卷积定理进行的，即R(u)=ifft(fft(f)×fft(g))，其中×表示乘法，注：此公式仅表示形式计算，并非实际计算所用的公式。

当然也可以直接采用卷积进行计算，但是结果会与xcorr的不同。

事实上，两者既然有定理保证，那么结果一定是相同的，只是没有用对公式而已。

下面是检验两者结果相同的代码：dt=.1;t=[0:dt:100];x=3*sin(t);y=cos(3*t);subplot(3,1,1);plot(t,x);subplot(3,1,2);plot(t,y);[a,b]=xcorr(x,y);subplot(3,1,3);plot(b*dt,a);yy=cos(3*fliplr(t)); % or use: yy=fliplr(y);z=conv(x,yy);pause;subplot(3,1,3);plot(b*dt,z,'r');即在xcorr中不使用scaling。

Matlab中的自相关与互相关分析方法介绍引言：自相关与互相关是信号处理领域中常用的分析方法。

在Matlab中，我们可以利用相关函数进行这些分析。

本文将介绍自相关与互相关的概念，以及在Matlab 中如何利用相关函数进行分析。

一、自相关分析自相关是一种用于分析信号的统计方法，它可以衡量信号在不同时间点间的相关性。

在Matlab中，我们可以使用xcorr函数进行自相关分析。

该函数的基本语法为：[R, lags] = xcorr(x)其中，x是输入信号，R是自相关结果，lags是延迟时间。

自相关分析结果的解释可以通过图形来进行。

可以使用stem函数绘制自相关信号的图像。

例如，下面的代码将绘制自相关结果的图像：stem(lags, R)title('自相关结果')xlabel('延迟时间')ylabel('相关系数')通过图像可以直观地观察到信号在不同时间点间的相关性。

自相关结果的峰值表示信号具有一定的周期性，在延迟时间上可以找到对应的周期。

二、互相关分析互相关用于分析两个信号之间的相关性。

在Matlab中，我们可以使用xcorr函数进行互相关分析。

该函数的基本语法为：[R, lags] = xcorr(x, y)其中，x和y是输入信号，R是互相关结果，lags是延迟时间。

互相关分析的结果也可以通过图形来进行解释。

可以同时绘制两个信号和它们的互相关结果。

例如，下面的代码将绘制两个信号和它们的互相关结果的图像：subplot(2, 1, 1)plot(x)title('信号x')xlabel('时间')ylabel('幅值')subplot(2, 1, 2)plot(y)title('信号y')xlabel('时间')ylabel('幅值')figure()stem(lags, R)title('互相关结果')xlabel('延迟时间')ylabel('相关系数')通过图像可以观察到两个信号之间的相关性。

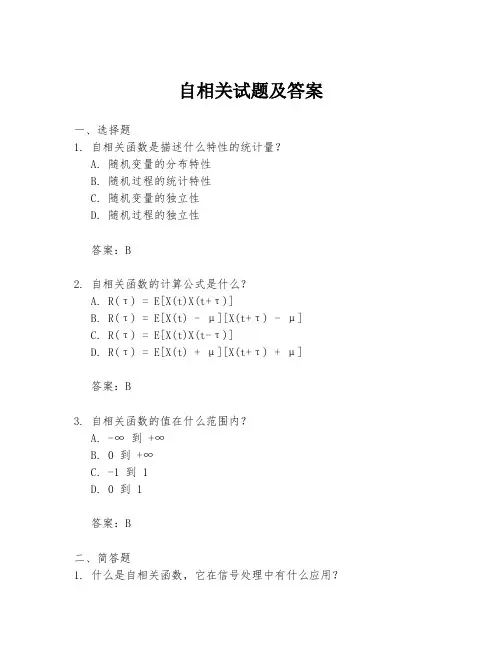

自相关试题及答案一、选择题1. 自相关函数是描述什么特性的统计量？A. 随机变量的分布特性B. 随机过程的统计特性C. 随机变量的独立性D. 随机过程的独立性答案：B2. 自相关函数的计算公式是什么？A. R(τ) = E[X(t)X(t+τ)]B. R(τ) = E[X(t) - μ][X(t+τ) - μ]C. R(τ) = E[X(t)X(t-τ)]D. R(τ) = E[X(t) + μ][X(t+τ) + μ]答案：B3. 自相关函数的值在什么范围内？A. -∞ 到+∞B. 0 到+∞C. -1 到 1D. 0 到 1答案：B二、简答题1. 什么是自相关函数，它在信号处理中有什么应用？答：自相关函数是一种描述信号或随机过程在不同时间点上值之间相关程度的统计量。

在信号处理中，自相关函数用于分析信号的周期性，检测信号中的重复模式，以及估计信号的功率谱。

2. 请简述自相关函数和互相关函数的区别。

答：自相关函数是描述同一信号在不同时间点上的值之间的相关性，而互相关函数是描述两个不同信号在不同时间点上的值之间的相关性。

自相关函数通常用于分析单个信号的特性，而互相关函数用于分析两个信号之间的相似性或时延。

三、计算题1. 给定一个离散时间信号 x[n] = {1, 2, 3, 4, 3, 2}，请计算其自相关函数 R(0) 和 R(1)。

解：根据自相关函数的定义R(τ) = E[x[n]x[n-τ]]，计算得：R(0) = (1*1 + 2*2 + 3*3 + 4*4 + 3*3 + 2*2) / 6 = 40 / 6 =20/3R(1) = (1*2 + 2*3 + 3*4 + 4*3 + 3*2 + 2*1) / 6 = 38 / 6 ≈ 6.33332. 如果一个随机过程 X(t) 的自相关函数为R(τ) = e^(-|τ|)，请说明该过程的性质。

解：该自相关函数表明，随着时间延迟τ 的增加，随机过程 X(t) 的值之间的相关性指数级衰减。

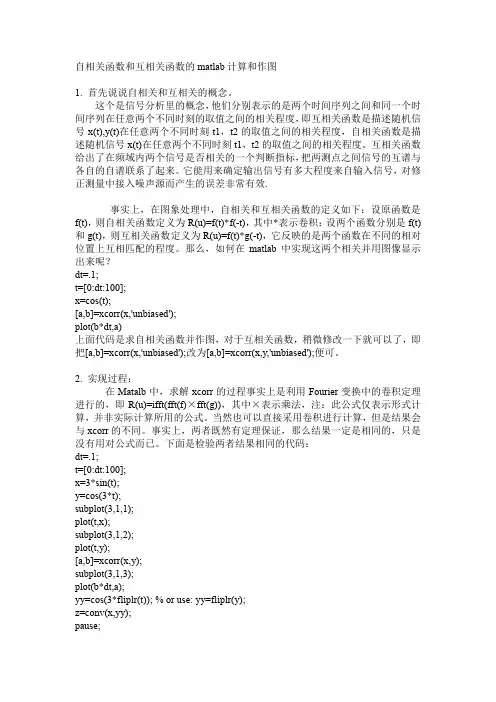

自相关函数和互相关函数的matlab计算和作图1. 首先说说自相关和互相关的概念。

这个是信号分析里的概念，他们分别表示的是两个时间序列之间和同一个时间序列在任意两个不同时刻的取值之间的相关程度，即互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度。

互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。

它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效.事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。

那么，如何在matlab中实现这两个相关并用图像显示出来呢？dt=.1;t=[0:dt:100];x=cos(t);[a,b]=xcorr(x,'unbiased');plot(b*dt,a)上面代码是求自相关函数并作图，对于互相关函数，稍微修改一下就可以了，即把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');便可。

2. 实现过程：在Matalb中，求解xcorr的过程事实上是利用Fourier变换中的卷积定理进行的，即R(u)=ifft(fft(f)×fft(g))，其中×表示乘法，注：此公式仅表示形式计算，并非实际计算所用的公式。

当然也可以直接采用卷积进行计算，但是结果会与xcorr的不同。

事实上，两者既然有定理保证，那么结果一定是相同的，只是没有用对公式而已。

基于传导变换的自相关函数和互相关函数的拓展研究
史纪磊;朱树海;陆华晶;李日华
【期刊名称】《广东工业大学学报》
【年(卷),期】2017(034)001
【摘要】利用随机过程的可拓模型，讨论了当过程元的某一个或多个特征的量值改变时，使得该过程中的其他特征的量值发生传导变换，给出了自传导过程元的传导自相关函数和传导互相关函数的概念。

利用可拓推理、可拓变换及其传导性，对同一过程的自相关函数和两个过程的单过程变换的互相关函数的拓展性进行了初步研究。

【总页数】5页(P11-14,39)
【作者】史纪磊;朱树海;陆华晶;李日华
【作者单位】宁波大红鹰学院基础学院，浙江宁波 315327;宁波大红鹰学院基础学院，浙江宁波 315327;宁波大红鹰学院基础学院，浙江宁波 315327;海军航空工程学院系统科学与数学研究所，山东烟台 264001
【正文语种】中文
【中图分类】N94;O211.6
【相关文献】
1.基于互相关函数幅值向量和小波变换的复合材料结构损伤检测 [J], 杨智春;党晓娟;谭光辉
2.基于小波变换和自相关函数的基音频率检测算法 [J], 李飞鹏;张维强;徐晨
3.基于相邻互相关函数-参数化中心频率-调频率分布-Keystone变换的无源雷达机动目标相参积累方法 [J], 赵勇胜; 胡德秀; 刘智鑫; 赵拥军; 赵闯
4.基于坐标变换理论分析Ilizarov骨外固定架矫形力传导效率 [J], 胡湘宇; 苏鹏; 张力; 李剑; 秦泗河; 樊瑜波
5.基于坐标变换理论分析Ilizarov骨外固定架矫形力传导效率 [J], 胡湘宇; 苏鹏; 张力; 李剑; 秦泗河; 樊瑜波
因版权原因，仅展示原文概要，查看原文内容请购买。

2.4.3相关函数１．自相关函数自相关函数是信号在时域中特性的平均度量，它用来描述信号在一个时刻的取值与另一时刻取值的依赖关系，其定义式为冲，当T例如信号的自相关函数为若信号是由两个频率与初相角不同的频率分量组成，即，则自相关函数具有如下主要性质：（1）自相关函数为偶函数，，其图形对称于纵轴。

因此，不论时移方向是导前还是滞后（τ为正或负），函数值不变。

（2）当τ＝0时，自相关函数具有最大值，且等于信号的均方值，即（3）周期信号的自相关函数仍为同频率的周期信号。

（4）若随机信号不含周期成分，当τ趋于无穷大时，趋于信号平均值的平方，即常采用自相关系数来度量其不同时刻信号值之间的相关程度，定义式为＝，说明信号x(t)与x(t+τ)之间彼此无关。

由于，所以。

图2.4.3自相关函数的性质（1）检测信号回声（反射）。

若在宽带信号中存在着带时间延迟的回声，那么该信号的自相关函数将在处也达到峰值（另一峰值在处），这样可根据确定反射体的位置，同时自相关系数在处的值将给出反射信号相对强度的度量。

图2.4.4四种典型信号的自相关函数图2.4.5噪声对相关函数的影响2．互相关函数随机信号x(t)和y(t)的互相关函数定义为在位置达到最大值，则说明y(t)导前时间x(t)与y(t)最相似。

）（3时有（信号相同。

例如两个周期信号为和，则其互相关函数为。

若x(t)和y(t)之间没有同频率的周期成分，那么当τ很大时就彼此无关，即。

下几种：（1）确定时间延迟。

假如某信号从A点传播到另一点B点，那么在两点拾取的信号x(t)和y(t)之间的互相关函数时，两信号的互相关函数为最大值，则运动物体的速度为（2）识别传输路径。

假如信号从A点到B点有几个传输路径，则在互相关函数中就有几个峰值，每个峰值对应于延迟了时间的一个路径，例如用于声源和声反射路径的识别。

（3a(t)和b(t)，即机的，而n(t)是互不相关的噪声），那么互相关函数将仅含有相关部分s(t)（4入被测系统，则输入信号与输出信号的互相关函数就是被测系统的脉冲响应。

第五章信号处理初步信号处理的目的:1、分离信、噪，提高信噪比。

2、从信号中提取有用的特征信号。

3、修正测试系统的某些误差，如传感器的线性误差、温度影响等。

第一节数字信号处理的基本步骤一、数字信号处理的基本步骤图5-1 数字信号处理系统简图1、预处理是指在数字处理之前，对信号用模拟方法进行的处理。

把信号变成适于数字处理的形式，以减小数字处理的困难。

(1) 信号电压幅值处理，使之适宜于采样；(2) 过滤信号中的高频噪声；(3) 隔离信号中的直流分量，消除趋势项；(4) 如果信号是调制信号，则进行解调。

信号调理环节应根据被测对象、信号特点和数学处理设备的能力进行安排。

2、A／D转换是将预处理以后的模拟信号变为数字信号，存入到指定的地方，其核心是A/V转换器。

信号处理系统的性能指标与其有密切关系。

3、对采集到的数字信号进行分析和计算，可用数字运算器件组成信号处理器完成，也可用通用计算机。

目前分析计算速度很快，已近乎达到“实时”。

4、结果显示一般采用数据和图形显示结果。

第二节信号数字化出现的问题一、概述图5-2为模拟信号)(fXx及其幅频谱)(t图5-2原模拟信号及其幅频谱图5-3为等时距周期脉冲信号序列)s。

(t图5-4为采样后的信号及其频谱图，时域相乘对应频域的卷积相乘。

图5-5为窗函数，目的是用来从采样后的时间序列截取有限时间的一段。

图5-6为窗函数阶段后的有限长离散信号图5-7为频域采样函数。

图5-8为频域采样后的频谱二、时域采样、混叠和采样定理采样过程可以看作用等间隔的单位脉冲序列去乘模拟信号。

这样，各采样点上的信号大小就变成脉冲序列的权值，这些权值将被量化成相应的二进制编码。

其数学上的描述为，间隔为T s的周期脉冲序列g(t)乘模拟信号x(t)。

g(t)由下式表示，即n=0,±1, ±2, ±3,由δ函数的筛选特性可知n=0,±1, ±2, ±3,经时域采样后，各采样点的信号幅值为x(nT s)。

互相关函数举例以下是一些常见的互相关函数的例子：1.自相关函数：自相关函数是最基本的互相关函数之一，它描述了一个信号与自身的相似性。

自相关函数在信号分析中常用于寻找信号的周期性或局部特征。

例如，在音频处理中，可以使用自相关函数来检测音频信号的频率。

2.互相关函数：互相关函数描述了两个不同信号之间的相似性。

在图像处理中，可以使用互相关函数来进行模板匹配。

例如，在人脸识别中，可以使用互相关函数来匹配目标人脸与已知人脸库中的图像。

3.归一化互相关函数：归一化互相关函数是将互相关函数归一化到[0,1]之间的范围，以方便比较不同信号之间的相似性。

归一化互相关函数通常用于图像处理中的特征匹配和物体识别。

4.相位相关函数：相位相关函数是互相关函数的一种变体，它考虑了信号的相位信息。

相位相关函数在相干光学图像处理和数字全息图像处理中广泛应用，用于重建三维物体的形状和深度信息。

5.快速互相关函数：快速互相关函数是一种加速计算互相关函数的方法。

它利用快速傅里叶变换（FFT）算法来减少计算量，并在实时处理和大规模信号处理中具有重要意义。

6.对称互相关函数：对称互相关函数是一种针对对称信号的互相关函数。

由于对称信号的特殊性质，对称互相关函数的计算可以更加高效和简洁。

7.多通道互相关函数：多通道互相关函数用于处理多通道信号，如彩色图像。

它可以计算多个通道之间的相似性，并找到最佳匹配位置。

多通道互相关函数在计算机视觉和图像处理中广泛应用。

8.相关性度量函数：相关性度量函数是用于评估两个信号之间的相似性的指标。

常见的相关性度量函数包括互相关系数、皮尔逊相关系数、互信息等。

这些函数可以量化信号之间的相关性程度，并进行相似性的比较和分析。

这些例子只是互相关函数的一小部分应用，互相关函数在信号处理和图像处理中还有许多其他重要的应用。

通过对互相关函数的研究和应用，可以提高信号处理和图像处理的效果，并对各种信号进行分析和识别。

相关函数１．自相关函数自相关函数是信号在时域中特性的平均度量，它用来描述信号在一个时刻的取值与另一时刻取值的依赖关系，其定义式为（2.4.6）对于周期信号，积分平均时间T为信号周期。

对于有限时间内的信号，例如单个脉冲，当T趋于无穷大时，该平均值将趋于零，这时自相关函数可用下式计算（2.4.7）自相关函数就是信号x(t)和它的时移信号x(t+τ)乘积的平均值，它是时移变量τ的函数。

例如信号的自相关函数为若信号是由两个频率与初相角不同的频率分量组成，即，则对于正弦信号，由于，其自相关函数仍为由此可见，正弦（余弦）信号的自相关函数同样是一个余弦函数。

它保留了原信号的频率成分，其频率不变，幅值等于原幅值平方的一半，即等于该频率分量的平均功率，但丢失了相角的信息。

自相关函数具有如下主要性质：（1）自相关函数为偶函数，，其图形对称于纵轴。

因此，不论时移方向是导前还是滞后（τ为正或负），函数值不变。

（2）当τ＝0时，自相关函数具有最大值，且等于信号的均方值，即（2.4.8）（3）周期信号的自相关函数仍为同频率的周期信号。

（4）若随机信号不含周期成分，当τ趋于无穷大时，趋于信号平均值的平方，即（2.4.9）实际工程应用中，常采用自相关系数来度量其不同时刻信号值之间的相关程度，定义式为（2.4.10）当τ＝0时，＝1，说明相关程度最大；当τ＝∞时，，说明信号x(t)与x(t+τ)之间彼此无关。

由于，所以。

值的大小表示信号相关性的强弱。

自相关函数的性质可用图2.4.3表示。

图2.4.3 自相关函数的性质常见四种典型信号的自相关函数如图2.4.4所示，自相关函数的典型应用包括：（1）检测信号回声（反射）。

若在宽带信号中存在着带时间延迟的回声，那么该信号的自相关函数将在处也达到峰值（另一峰值在处），这样可根据确定反射体的位置，同时自相关系数在处的值将给出反射信号相对强度的度量。

时间历程自相关函数图形正弦波图2.4.4 四种典型信号的自相关函数（2）检测淹没在随机噪声中的周期信号。

举例说明自相关和互相关的意义及其应用自相关和互相关是信号处理中常用的概念，用于描述信号之间的关系及其应用。

下面将分别对自相关和互相关的意义及其应用进行举例说明。

一、自相关的意义及应用：1. 语音识别：自相关用于语音信号的预测和模型建立。

通过计算语音信号自相关函数，可以确定语音信号中的周期性和重复性，从而进行声音的识别和分析。

2. 图像处理：自相关可以用于图像的匹配和特征提取。

通过计算图像的自相关函数，可以找到图像中的重复模式和相似特征，从而进行图像的匹配和检测。

3. 金融时间序列分析：自相关可以用于分析金融市场的时间序列数据。

通过计算时间序列数据的自相关函数，可以确定时间序列数据中的周期性和相关性，从而预测未来的市场走势和波动。

4. 信号处理：自相关可以用于信号的滤波和去噪。

通过计算信号的自相关函数，可以确定信号中的周期性和重复性，从而去除信号中的噪声和干扰。

5. 自适应滤波：自相关可以用于自适应滤波算法中的参数估计和调整。

通过计算输入信号和输出信号的自相关函数，可以估计滤波器的权值和更新策略，从而实现信号的自适应滤波和预测。

二、互相关的意义及应用：1. 图像匹配：互相关可以用于图像的匹配和配准。

通过计算两幅图像的互相关函数，可以确定图像之间的相似性和变换关系，从而进行图像的匹配和配准。

2. 视频跟踪：互相关可以用于视频中的目标跟踪和运动检测。

通过计算目标模板和视频帧之间的互相关函数，可以确定目标在视频中的位置和运动轨迹，从而实现目标的跟踪和检测。

3. 语音识别：互相关可以用于语音信号的特征提取和模式匹配。

通过计算语音信号和模板之间的互相关函数，可以确定语音信号中的特征和模式，从而进行声音的识别和分类。

4. 音频处理：互相关可以用于音频信号的降噪和去混响。

通过计算输入信号和滤波器输出之间的互相关函数，可以估计滤波器的频率响应和衰减系数，从而去除信号中的噪声和混响。

5. 无线通信：互相关可以用于无线通信中的信号检测和解调。

自相关函数在不同的领域，定义不完全等效。

在某些领域，自相关函数等同于自协方差(autocovariance)。

统计学R(k) = \frac{E[(X_i - \mu)(X_{i+k} - \mu)]}{\sigma^2}信号处理R_f(\tau) = f(\tau) * f^*(-\tau)= \int_{-\infty}^{\infty}f(t+\tau)f^*(t)\, dt = \int_{-\infty}^{\infty} f(t)f^*(t-\tau)\, dt，其中“*”是卷积算符，(\cdot)^*为取共轭。

同一时间函数在瞬时t和t+a的两个值相乘积的平均值作为延迟时间t 的函数，它是信号与延迟后信号之间相似性的度量。

延迟时间为零时，则成为信号的均方值，此时它的值最大。

编辑本段自相关函数的性质以下以一维自相关函数为例说明其性质，多维的情况可方便地从一维情况推广得到。

对称性：从定义显然可以看出R(i) = R(−i)。

连续型自相关函数为偶函数当f为实函数时，有：R_f(-\tau) = R_f(\tau)\,当f是复函数时，该自相关函数是厄米函数，满足：R_f(-\tau) = R_f^*(\tau)\,其中星号表示共轭。

连续型实自相关函数的峰值在原点取得，即对于任何延时τ，均有|R_f(\tau)| \leq R_f(0)。

该结论可直接有柯西-施瓦兹不等式得到。

离散型自相关函数亦有此结论。

周期函数的自相关函数是具有与原函数相同周期的函数。

两个相互无关的函数（即对于所有τ，两函数的互相关均为0）之和的自相关函数等于各自自相关函数之和。

由于自相关函数是一种特殊的互相关函数，所以它具有后者的所有性质。

连续时间白噪声信号的自相关函数是一个δ函数，在除τ = 0 之外的所有点均为0。

维纳-辛钦定理（Wiener–Khinchin theorem）表明，自相关函数和功率谱密度函数是一对傅里叶变换对：R(\tau) = \int_{-\infty}^\infty S(f) e^{j 2 \pi f \tau} \, dfS(f) = \int_{-\infty}^\infty R(\tau) e^{- j 2 \pi f \tau} \,d\tau.实值、对称的自相关函数具有实对称的变换函数，因此此时维纳-辛钦定理中的复指数项可以写成如下的余弦形式：R(\tau) = \int_{-\infty}^\infty S(f) \cos(2 \pi f \tau) \, df S(f) = \int_{-\infty}^\infty R(\tau) \cos(2 \pi f \tau) \, d\tau. 编辑本段自相关函数举例白噪声的自相关函数为δ函数：r_{nn} = \mathbb{E} \{ n(t) n(t-\tau) \} = \delta ( \tau )。
