第3章 静定结构的内力分析习题解答习题3.1 是非判断题(1) 在使用内力图特征绘制某受弯杆段的弯矩图时，必须先求出该杆段两端的端弯矩。
（ ）(2) 区段叠加法仅适用于弯矩图的绘制，不适用于剪力图的绘制。
（ ） (3) 多跨静定梁在附属部分受竖向荷载作用时，必会引起基本部分的内力。
（ ） (4) 习题3.1(4)图所示多跨静定梁中，CDE 和EF 部分均为附属部分。
（ ）习题3.1(4)图(5) 三铰拱的水平推力不仅与三个铰的位置有关，还与拱轴线的形状有关。
（ ） (6) 所谓合理拱轴线，是指在任意荷载作用下都能使拱处于无弯矩状态的轴线。
（ ） (7) 改变荷载值的大小，三铰拱的合理拱轴线形状也将发生改变。
（ ） (8) 利用结点法求解桁架结构时，可从任意结点开始。
（ ）【解】（1）正确；（2）错误； （3）正确；（4）正确；EF 为第二层次附属部分，CDE 为第一层次附属部分；（5）错误。
从公式0H /C F M f 可知，三铰拱的水平推力与拱轴线的形状无关；（6）错误。
荷载发生改变时，合理拱轴线将发生变化； （7）错误。
合理拱轴线与荷载大小无关；（8）错误。
一般从仅包含两个未知轴力的结点开始。
习题3.2 填空(1)习题3.2(1)图所示受荷的多跨静定梁，其定向联系C 所传递的弯矩M C 的大小为______；截面B 的弯矩大小为______，____侧受拉。
P习题3.2(1)图(2) 习题3.2(2)图所示风载作用下的悬臂刚架，其梁端弯矩M AB =______kN ·m ，____侧受拉；左柱B 截面弯矩M B =______kN ·m ，____侧受拉。
习题3.2(2)图(3) 习题3.2(3)图所示三铰拱的水平推力F H 等于 。
习题3.2(3)图(4) 习题3.2(4)图所示桁架中有 根零杆。
习题3.2(4)图【解】（1）M C = 0；M C = F P l ，上侧受拉。
第三节多跨静定梁多跨静定梁是由若干根单跨静定梁（简支梁、悬臂梁和外伸梁）用铰相连，用来跨越几个相连跨度的静定结构。
多跨静定梁在公路桥梁和房屋结构中经常采用。
图3-13(a)为常见的屋架木檩条的构造简图，檩条支承在屋架的上弦上，支承处可简化为铰支座。
在檩条接头处采用斜搭接并用螺栓连接，这种结点可看作铰结点，因此它的计算简图如图3-13(b)所示。
它由ABC、CD、DEF三根单跨静定梁通过铰C、D相连形成的多跨梁（图3-13(c)）。
根据几何组成分析，确定其为无多余约束的几何不变体系，故称为多跨静定梁。
又如图3-14(a)所示公路桥使用的多跨梁结构， 3-14（b）为其计算简图。
它由ABC、CDE、EF 三根单跨梁通过铰C、E相连形成的无多余约束几何不变体系，也为多跨静定梁结构。
图3-13 多跨静定梁示例1(a)屋架檩条体系示意图(b)计算简图(c)层次图图3-14 多跨静定梁示例2(a) 公路桥示意图(b) 计算简图(c)层次图一、几何组成特点这里以图3-13(b)及图3-14(b)所示多跨静定梁为例，说明其几何组成的特点。
多跨静定梁从几何组成上来看，组成整个结构的各单跨梁可分为基本部分和附属部分两大类。
基本部分是指本身能独立维持平衡的部分，而需要依靠其他部分的支承才能保持平衡的部分称为附属部分。
因此，多跨静定梁从几何组成上来看见，是先固定基本部分，再固定附属部分。
如图3-13(b)中多跨静定梁，梁段ABC 由三根不平行也不交于一点的三根链杆固定于基础，它不依赖于其他部分就能独立维持自身的几何不变性；梁段DEF 虽然只有两根链杆与基础相连，但在竖向荷载作用下自身也能维持平衡。
因此，梁段ABC 、梁段DEF 均为基本部分。
而梁段CD 支承于前述两个基本部分上，它必须依赖于梁段ABC 、梁段DEF 才能保持几何不变，所以是附属部分。
为了更清楚地表明多跨静定梁中各梁段之间的支承关系，常把基本部分画在附属部分的下方，附属部分画在基本部分的上方，如图3-13(c)所示，称为层次图。

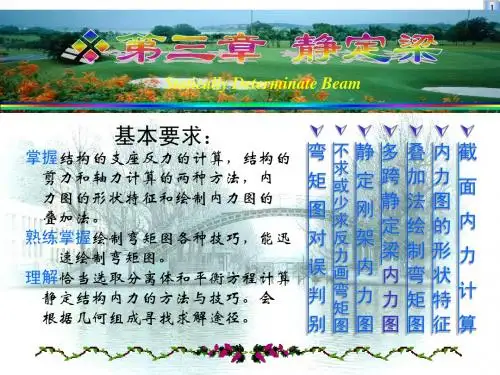

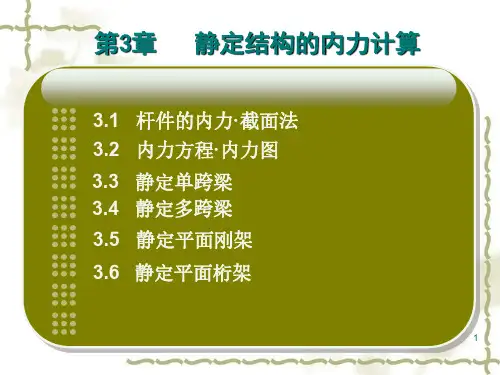

第三章静定结构的内力计算学习目的和要求不少静定结构直接用于工程实际，另外，它还是静定结构位移计算及超静定结构的计算基础。
所以静定结构的内力计算是十分重要的，是结构力学的重点内容之一。
通过本章学习要求达到：1、练掌握截面内力计算和内力图的形状特征。
2、练掌握截绘制弯矩图的叠加法。
3、熟练掌握截面法求解静定梁、刚架及其内力图的绘制和多跨静定梁及刚架的几何组成特点和受力特点。
4、了解桁架的受力特点及按几何组成分类。
熟练运用结点法和截面法及其联合应用，会计算简单桁架、联合桁架既复杂桁架。
5、掌握对称条件的利用；掌握组合结构的计算。
6、熟练掌握截三铰拱的反力和内力计算。
了解三铰拱的内力图绘制的步骤。
掌握三铰拱合理拱轴的形状及其特征学习内容梁的反力计算和截面内力计算的截面法和直接内力算式法；内力图的形状特征；叠加法绘制内力图；多跨静定梁的几何组成特点和受力特点。
静定梁的弯矩图和剪力图绘制。
桁架的特点及分类，结点法、截面法及其联合应用，对称性的利用，几种梁式桁架的受力特点，组合结构的计算。
三铰拱的组成特点及其优缺点；三铰拱的反力和内力计算及内力图的绘制；三铰拱的合理拱轴线。
§3.1梁的内力计算回顾一、截面法1、平面杆件的截面内力分量及正负规定：轴力N (normal force) 截面上应力沿轴线切向的合力以拉力为正。
剪力Q (shearing force)截面上应力沿轴线法向的合力以绕隔离体顺时针转为正。
弯矩M (bending moment) 截面上应力对截面中性轴的力矩。
不规定正负，但弯矩图画在拉侧。
2、截面内力计算的基本方法：截面法：截开、代替、平衡。
内力的直接算式：直接由截面一边的外力求出内力。
1、轴力=截面一边的所有外力沿轴切向投影代数和。
2、剪力=截面一边的所有外力沿轴法向投影代数和，如外力绕截面形心顺时针转动，投影取正否则取负。
3、弯矩=截面一边的所有外力对截面形心的外力矩之和。
弯矩及外力矩产生相同的受拉边。
