屋面节能工程技术交底

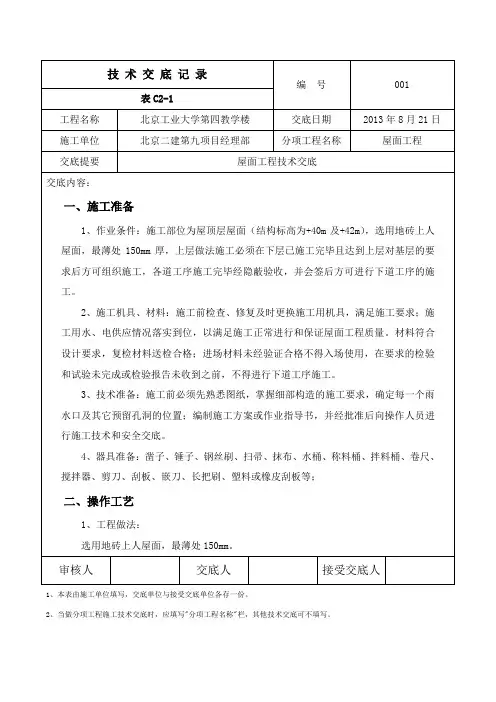

技 术 交 底 记 录 编 号 001

表C2-1

工程名称 北京工业大学第四教学楼 交底日期 2013年8月21日

施工单位 北京二建第九项目经理部 分项工程名称 屋面工程

交底提要 屋面工程技术交底

交底内容：

一、施工准备

1、作业条件：施工部位为屋顶层屋面（结构标高为+40m及+42m），选用地砖上人屋面，最薄处150mm厚，上层做法施工必须在下层已施工完毕且达到上层对基层的要求后方可组织施工，各道工序施工完毕经隐蔽验收，并会签后方可进行下道工序的施工。

2、施工机具、材料：施工前检查、修复及时更换施工用机具，满足施工要求；施工用水、电供应情况落实到位，以满足施工正常进行和保证屋面工程质量。材料符合设计要求，复检材料送检合格；进场材料未经验证合格不得入场使用，在要求的检验和试验未完成或检验报告未收到之前，不得进行下道工序施工。

3、技术准备：施工前必须先熟悉图纸，掌握细部构造的施工要求，确定每一个雨水口及其它预留孔洞的位置；编制施工方案或作业指导书，并经批准后向操作人员进行施工技术和安全交底。

4、器具准备：凿子、锤子、钢丝刷、扫帚、抹布、水桶、称料桶、拌料桶、卷尺、搅拌器、剪刀、刮板、嵌刀、长把刷、塑料或橡皮刮板等；

二、操作工艺

1、工程做法：

选用地砖上人屋面，最薄处150mm。

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录 编 号 001

表C2-1

工程名称 北京工业大学第四教学楼 交底日期 2013年8月21日

施工单位 北京二建第九项目经理部 分项工程名称 屋面工程

交底提要 屋面工程技术交底

交底内容：

保温材料为60厚挤塑聚苯板，传热系数为0.5W/㎡.k

1）8-10厚彩色釉面防滑地砖；

2）5-7厚DTA砂浆铺卧；

施 工 技 术 交 底 记 录

工程名称 "建发·锦城鹭洲"二标段工程 施工单位 福能联信建设集团有限公司

分项工程名称 屋面工程

交底内容：

一、 屋面施工工艺流程

1、防水材料报审

2、构架、机房、施工完以后，材料清理，洞口封堵，结构蓄水试验24小时，上线报验（合格）；

3、基层控制线分弹出来，女儿墙500水平线，地面周边300线；

4、根据屋面排水坡向，屋脊、分水岭、排水导沟分别按实弹出来；

5、分格、打笆、充筋找坡，绑扎4￠@200×200钢筋网片，报验监理验收（合格）；

6、找坡细石砼浇筑过程，施工质量控制，压光收面，分格条边口，整齐一致；

7、屋面机房、构架、烟道的抹灰作业外架搭设应在找坡层施工完后施工；

7、女儿墙、机房、楼梯间砌体施工，所有砌体邻防水面应在结构板600mm高处留凹槽为30×60mm；

8、女儿墙、机房楼梯间外墙抹灰，根据设计图纸要求，贴面砖和涂料的作法要求分别施工，强调一处，所有与屋面泛水相邻结构板600mm高处，预留接口应粘贴纤维网片，预留外露宽度150mm；

9、屋面周边泛水施工应与找坡层一道施工，应预留20mm厚为面层施工，面层施工时应加粘贴纤维网片，压光收面，与墙面交接处应设一道分格条；

10、基层清理、防水层施工报验（合格）

屋面施工时须注意天气变化，雨天和雨天过后未达到施工要求时严禁施工。

铺贴前的准备工作：卷材铺贴前必须清理基层，保证基层干燥、干净、平整，铺贴前应测试基层含水率，并做好记录。施工前要弹出控制线，严格控制相邻卷材边缝顺直以及搭接宽度一致。

11、屋面泛水立面高度不少于250mm(涂料和卷材)，女儿墙为砖墙时，采用凹泛水，凹槽为30×60mm，用水泥钉固定卷材，每幅卷材至少有两点固定，收施 工 技 术 交 底 记 录

工程名称 "建发·锦城鹭洲"二标段工程 施工单位 福能联信建设集团有限公司

分项工程名称 屋面工程

交底内容：

头处用防水油膏封闭，凹槽上口增加2mm厚铝合金压条，其上口再用防水硅胶封闭。铝合金压条用塑料膨胀螺丝固定（不允许打射钉），间距不大于500。

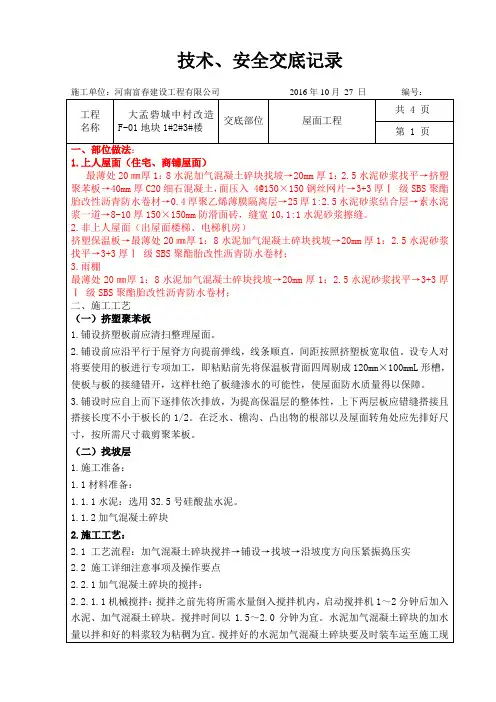

技术、安全交底记录

施工单位：河南富春建设工程有限公司 2016年10月 27 日 编号：

工程

名称 大孟砦城中村改造F-01地块1#2#3#楼 交底部位 屋面工程 共 4 页

第 1 页

一、部位做法：

1.上人屋面（住宅、商铺屋面）

最薄处20㎜厚1：8水泥加气混凝土碎块找坡→20mm厚1：2.5水泥砂浆找平→挤塑聚苯板→40mm厚C20细石混凝土，面压入 4@150×150钢丝网片→3+3厚Ⅰ 级SBS聚酯胎改性沥青防水卷材→0.4厚聚乙烯薄膜隔离层→25厚1:2.5水泥砂浆结合层→素水泥浆一道→8-10厚150×150mm防滑面砖，缝宽10,1:1水泥砂浆擦缝。

2.非上人屋面（出屋面楼梯、电梯机房）

挤塑保温板→最薄处20㎜厚1：8水泥加气混凝土碎块找坡→20mm厚1：2.5水泥砂浆找平→3+3厚Ⅰ 级SBS聚酯胎改性沥青防水卷材；

3.雨棚

最薄处20㎜厚1：8水泥加气混凝土碎块找坡→20mm厚1：2.5水泥砂浆找平→3+3厚Ⅰ 级SBS聚酯胎改性沥青防水卷材；

二、施工工艺

（一）挤塑聚苯板

1.铺设挤塑板前应清扫整理屋面。

2.铺设前应沿平行于屋脊方向提前弹线，线条顺直，间距按照挤塑板宽取值。设专人对将要使用的板进行专项加工，即粘贴前先将保温板背面四周剔成120mm×100mmL形槽，使板与板的接缝错开，这样杜绝了板缝渗水的可能性，使屋面防水质量得以保障。

3.铺设时应自上而下逐排依次排放，为提高保温层的整体性，上下两层板应错缝搭接且搭接长度不小于板长的1/2。在泛水、檐沟、凸出物的根部以及屋面转角处应先排好尺寸，按所需尺寸裁剪聚苯板。

（二）找坡层

1.施工准备：

1.1材料准备：

1.1.1水泥：选用32.5号硅酸盐水泥。

1.1.2加气混凝土碎块

2.施工工艺：

2.1 工艺流程：加气混凝土碎块搅拌→铺设→找坡→沿坡度方向压紧振捣压实

屋面节能 分项工程施工技术交底记录

GD-C1-328

单位（子单位）

工程名称 ****工程

分部/子分部

（或系统）/子系统） 建筑节能/围护结构/屋面节能

施工单位 ****有限公司 项目负责人 *** 项目技术负责人 ***

分包单位 / 项目负责人 / 项目技术负责人 /

施工依据文件名称

及编号 建筑节能施工方案

质量验收依据文件

名称及编号 《建筑节能工程施工质量验收标准》GB50411-2019

交底内容：

审批人单位 □施工 / □分包 交底人单位 □施工 / □分包 接受人单位 □施工 / □分包

审批人（项目专业技术负责人）

签名:

2021年 月 日 交底人[项目专业工长(施工员)或质检员]

签名:

年 月 日 接受人（施工班组长及班组人员）

签名:

年 月 日

1/2 *GD-C1-328*交底内容：

一、材料的进场检验

1. 材料必须严格按照材料检验的相关制度，进行材料的送检。

2. 材料的抽检必须严格执行广州市建设工程材料质量监督抽检之有关规定执行，且同时应按相关规定进行材料隔热、透光等性能进行检测，保证满足设计要求。

3. 材料检验机构的选择将根据业主要求，由本工程的工程质量监督站所属的有相应资质的检测机构承担。

4. 材料的送检，严格执行见证取样制，其见证工作由本工程建设单位任命的相关见证人员进行执行。抽检试件，必须有见证人员签字，并加盖见证章。

5. 对于送检材料，项目材料员要及时通知试验员进行送检，并在材料合格证上标明代表批量、使用部位、生产厂家，以便于材料的可追溯性。

二、 屋面节能工程施工

1. 铺设块体保温层的基层应平整、干净、干燥。

2. 选择完整无缺的板块进行施工，凡破损的隔热板不能使用。

3. 按要求弹出墨线。

4. 干铺板状隔热材料，应紧靠基层表面，铺平、垫稳。

5. 铺设板块时先铺好标准行，并按向两侧和向后的顺序铺设板块。 屋面节能 分项工程施工技术交底记录（续）
