屋面节能工程技术交底

施 工 技 术 交 底 记 录

工程名称 "建发·锦城鹭洲"二标段工程 施工单位 福能联信建设集团有限公司

分项工程名称 屋面工程

交底内容：

一、 屋面施工工艺流程

1、防水材料报审

2、构架、机房、施工完以后，材料清理，洞口封堵，结构蓄水试验24小时，上线报验（合格）；

3、基层控制线分弹出来，女儿墙500水平线，地面周边300线；

4、根据屋面排水坡向，屋脊、分水岭、排水导沟分别按实弹出来；

5、分格、打笆、充筋找坡，绑扎4￠@200×200钢筋网片，报验监理验收（合格）；

6、找坡细石砼浇筑过程，施工质量控制，压光收面，分格条边口，整齐一致；

7、屋面机房、构架、烟道的抹灰作业外架搭设应在找坡层施工完后施工；

7、女儿墙、机房、楼梯间砌体施工，所有砌体邻防水面应在结构板600mm高处留凹槽为30×60mm；

8、女儿墙、机房楼梯间外墙抹灰，根据设计图纸要求，贴面砖和涂料的作法要求分别施工，强调一处，所有与屋面泛水相邻结构板600mm高处，预留接口应粘贴纤维网片，预留外露宽度150mm；

9、屋面周边泛水施工应与找坡层一道施工，应预留20mm厚为面层施工，面层施工时应加粘贴纤维网片，压光收面，与墙面交接处应设一道分格条；

10、基层清理、防水层施工报验（合格）

屋面施工时须注意天气变化，雨天和雨天过后未达到施工要求时严禁施工。

铺贴前的准备工作：卷材铺贴前必须清理基层，保证基层干燥、干净、平整，铺贴前应测试基层含水率，并做好记录。施工前要弹出控制线，严格控制相邻卷材边缝顺直以及搭接宽度一致。

11、屋面泛水立面高度不少于250mm(涂料和卷材)，女儿墙为砖墙时，采用凹泛水，凹槽为30×60mm，用水泥钉固定卷材，每幅卷材至少有两点固定，收施 工 技 术 交 底 记 录

工程名称 "建发·锦城鹭洲"二标段工程 施工单位 福能联信建设集团有限公司

分项工程名称 屋面工程

交底内容：

头处用防水油膏封闭，凹槽上口增加2mm厚铝合金压条，其上口再用防水硅胶封闭。铝合金压条用塑料膨胀螺丝固定（不允许打射钉），间距不大于500。

技 术 交 底 记 录 编 号 001

表C2-1

工程名称 北京工业大学第四教学楼 交底日期 2013年8月21日

施工单位 北京二建第九项目经理部 分项工程名称 屋面工程

交底提要 屋面工程技术交底

交底内容：

一、施工准备

1、作业条件：施工部位为屋顶层屋面（结构标高为+40m及+42m），选用地砖上人屋面，最薄处150mm厚，上层做法施工必须在下层已施工完毕且达到上层对基层的要求后方可组织施工，各道工序施工完毕经隐蔽验收，并会签后方可进行下道工序的施工。

2、施工机具、材料：施工前检查、修复及时更换施工用机具，满足施工要求；施工用水、电供应情况落实到位，以满足施工正常进行和保证屋面工程质量。材料符合设计要求，复检材料送检合格；进场材料未经验证合格不得入场使用，在要求的检验和试验未完成或检验报告未收到之前，不得进行下道工序施工。

3、技术准备：施工前必须先熟悉图纸，掌握细部构造的施工要求，确定每一个雨水口及其它预留孔洞的位置；编制施工方案或作业指导书，并经批准后向操作人员进行施工技术和安全交底。

4、器具准备：凿子、锤子、钢丝刷、扫帚、抹布、水桶、称料桶、拌料桶、卷尺、搅拌器、剪刀、刮板、嵌刀、长把刷、塑料或橡皮刮板等；

二、操作工艺

1、工程做法：

选用地砖上人屋面，最薄处150mm。

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录 编 号 001

表C2-1

工程名称 北京工业大学第四教学楼 交底日期 2013年8月21日

施工单位 北京二建第九项目经理部 分项工程名称 屋面工程

交底提要 屋面工程技术交底

交底内容：

保温材料为60厚挤塑聚苯板，传热系数为0.5W/㎡.k

1）8-10厚彩色釉面防滑地砖；

2）5-7厚DTA砂浆铺卧；

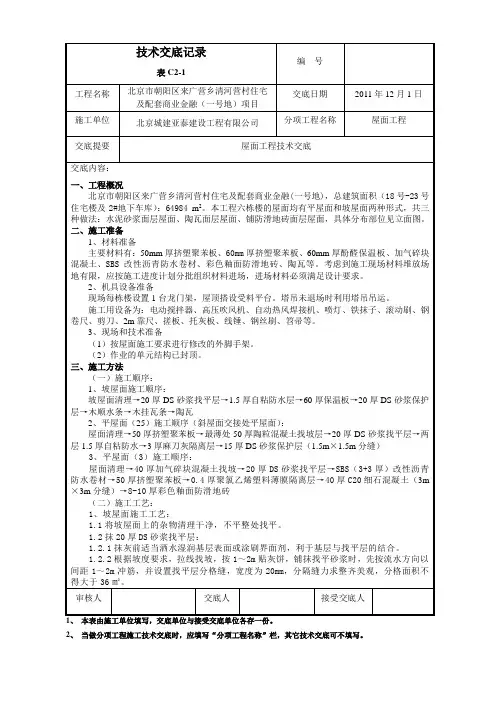

技术交底记录

表C2-1 编 号

工程名称 北京市朝阳区来广营乡清河营村住宅及配套商业金融（一号地）项目 交底日期 2011年12月1日

施工单位 北京城建亚泰建设工程有限公司 分项工程名称 屋面工程

交底提要 屋面工程技术交底

交底内容：

一、工程概况

北京市朝阳区来广营乡清河营村住宅及配套商业金融(一号地)，总建筑面积（18号-23号住宅楼及2#地下车库）：64984 m2。本工程六栋楼的屋面均有平屋面和坡屋面两种形式，共三种做法：水泥砂浆面层屋面、陶瓦面层屋面、铺防滑地砖面层屋面，具体分布部位见立面图。

二、施工准备

1、材料准备

主要材料有：50mm厚挤塑聚苯板、60mm厚挤塑聚苯板、60mm厚酚醛保温板、加气碎块混凝土、SBS改性沥青防水卷材、彩色釉面防滑地砖、陶瓦等。考虑到施工现场材料堆放场地有限，应按施工进度计划分批组织材料进场，进场材料必须满足设计要求。

2、机具设备准备

现场每栋楼设置1台龙门架，屋顶搭设受料平台。塔吊未退场时利用塔吊吊运。

施工用设备为：电动搅拌器、高压吹风机、自动热风焊接机、喷灯、铁抹子、滚动刷、钢卷尺、剪刀、2m靠尺、搓板、托灰板、线锤、钢丝刷、笤帚等。

3、现场和技术准备

（1）按屋面施工要求进行修改的外脚手架。

（2）作业的单元结构已封顶。

三、施工方法

（一）施工顺序：

1、坡屋面施工顺序：

坡屋面清理→20厚DS砂浆找平层→1.5厚自粘防水层→60厚保温板→20厚DS砂浆保护层→木顺水条→木挂瓦条→陶瓦

2、平屋面（25）施工顺序（斜屋面交接处平屋面）：

屋面清理→50厚挤塑聚苯板→最薄处50厚陶粒混凝土找坡层→20厚DS砂浆找平层→两层1.5厚自粘防水→3厚麻刀灰隔离层→15厚DS砂浆保护层（1.5m×1.5m分缝）

3、平屋面（3）施工顺序：

屋面清理→40厚加气碎块混凝土找坡→20厚DS砂浆找平层→SBS（3+3厚）改性沥青防水卷材→50厚挤塑聚苯板→0.4厚聚氯乙烯塑料薄膜隔离层→40厚C20细石混凝土（3m×3m分缝）→8-10厚彩色釉面防滑地砖

技术、安全交底记录

施工单位：河南富春建设工程有限公司 2016年10月 27 日 编号：

工程

名称 大孟砦城中村改造F-01地块1#2#3#楼 交底部位 屋面工程 共 4 页

第 1 页

一、部位做法：

1.上人屋面（住宅、商铺屋面）

最薄处20㎜厚1：8水泥加气混凝土碎块找坡→20mm厚1：2.5水泥砂浆找平→挤塑聚苯板→40mm厚C20细石混凝土，面压入 4@150×150钢丝网片→3+3厚Ⅰ 级SBS聚酯胎改性沥青防水卷材→0.4厚聚乙烯薄膜隔离层→25厚1:2.5水泥砂浆结合层→素水泥浆一道→8-10厚150×150mm防滑面砖，缝宽10,1:1水泥砂浆擦缝。

2.非上人屋面（出屋面楼梯、电梯机房）

挤塑保温板→最薄处20㎜厚1：8水泥加气混凝土碎块找坡→20mm厚1：2.5水泥砂浆找平→3+3厚Ⅰ 级SBS聚酯胎改性沥青防水卷材；

3.雨棚

最薄处20㎜厚1：8水泥加气混凝土碎块找坡→20mm厚1：2.5水泥砂浆找平→3+3厚Ⅰ 级SBS聚酯胎改性沥青防水卷材；

二、施工工艺

（一）挤塑聚苯板

1.铺设挤塑板前应清扫整理屋面。

2.铺设前应沿平行于屋脊方向提前弹线，线条顺直，间距按照挤塑板宽取值。设专人对将要使用的板进行专项加工，即粘贴前先将保温板背面四周剔成120mm×100mmL形槽，使板与板的接缝错开，这样杜绝了板缝渗水的可能性，使屋面防水质量得以保障。

3.铺设时应自上而下逐排依次排放，为提高保温层的整体性，上下两层板应错缝搭接且搭接长度不小于板长的1/2。在泛水、檐沟、凸出物的根部以及屋面转角处应先排好尺寸，按所需尺寸裁剪聚苯板。

（二）找坡层

1.施工准备：

1.1材料准备：

1.1.1水泥：选用32.5号硅酸盐水泥。

1.1.2加气混凝土碎块

2.施工工艺：

2.1 工艺流程：加气混凝土碎块搅拌→铺设→找坡→沿坡度方向压紧振捣压实
